Датчик движения накаливания своими руками.

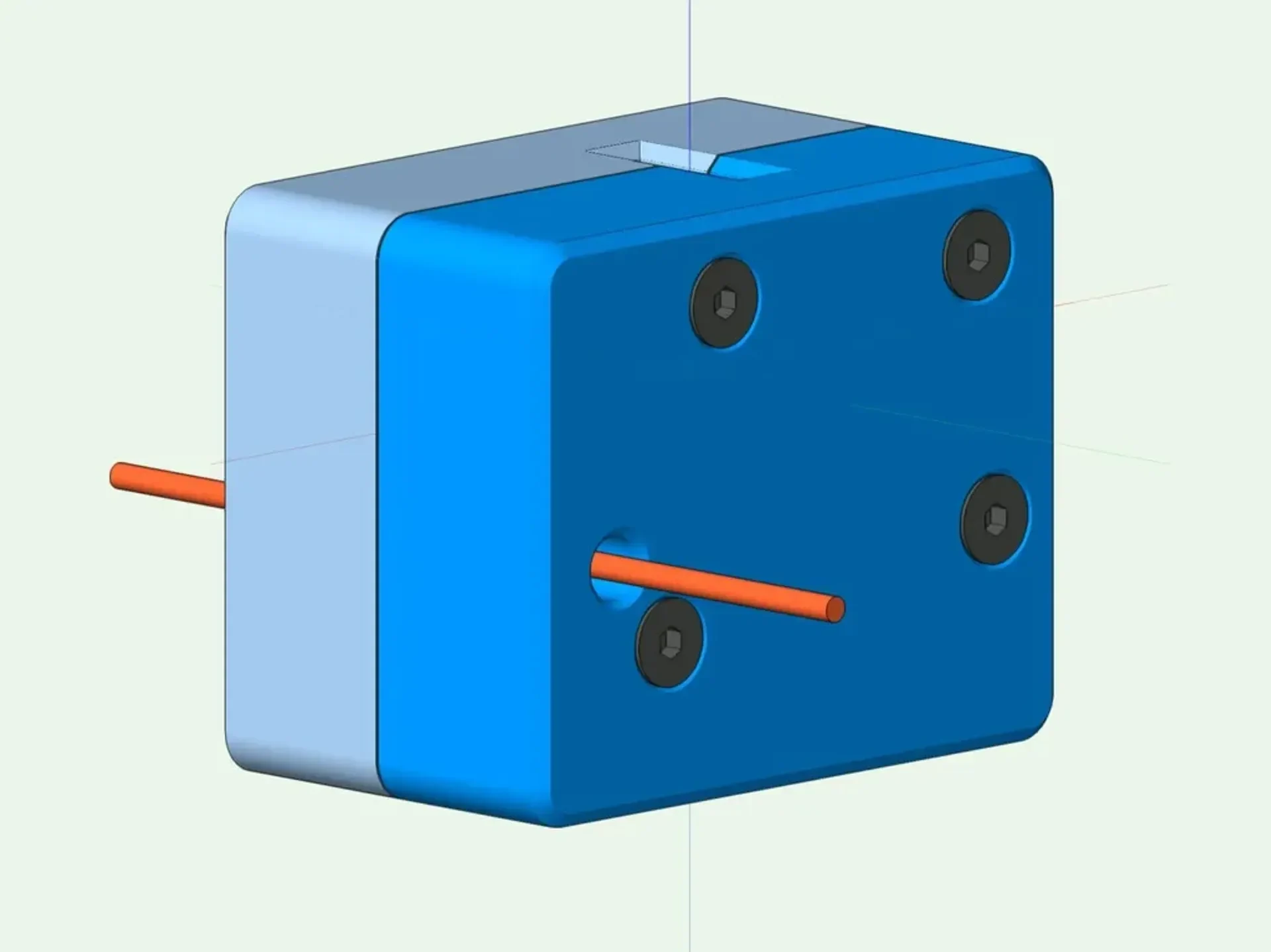

Спроектировал этот датчик движения, используя несколько валяющихся деталей.

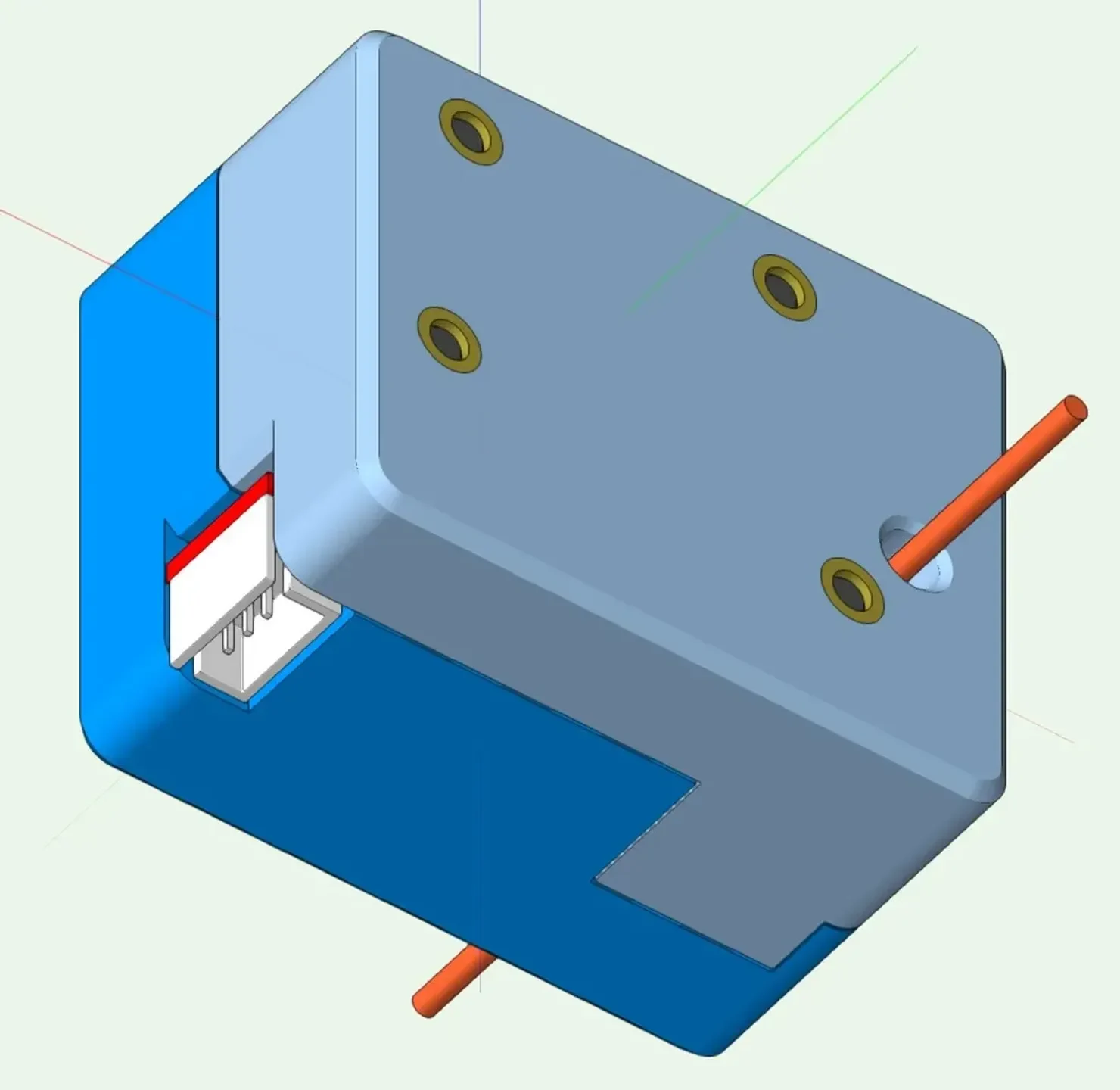

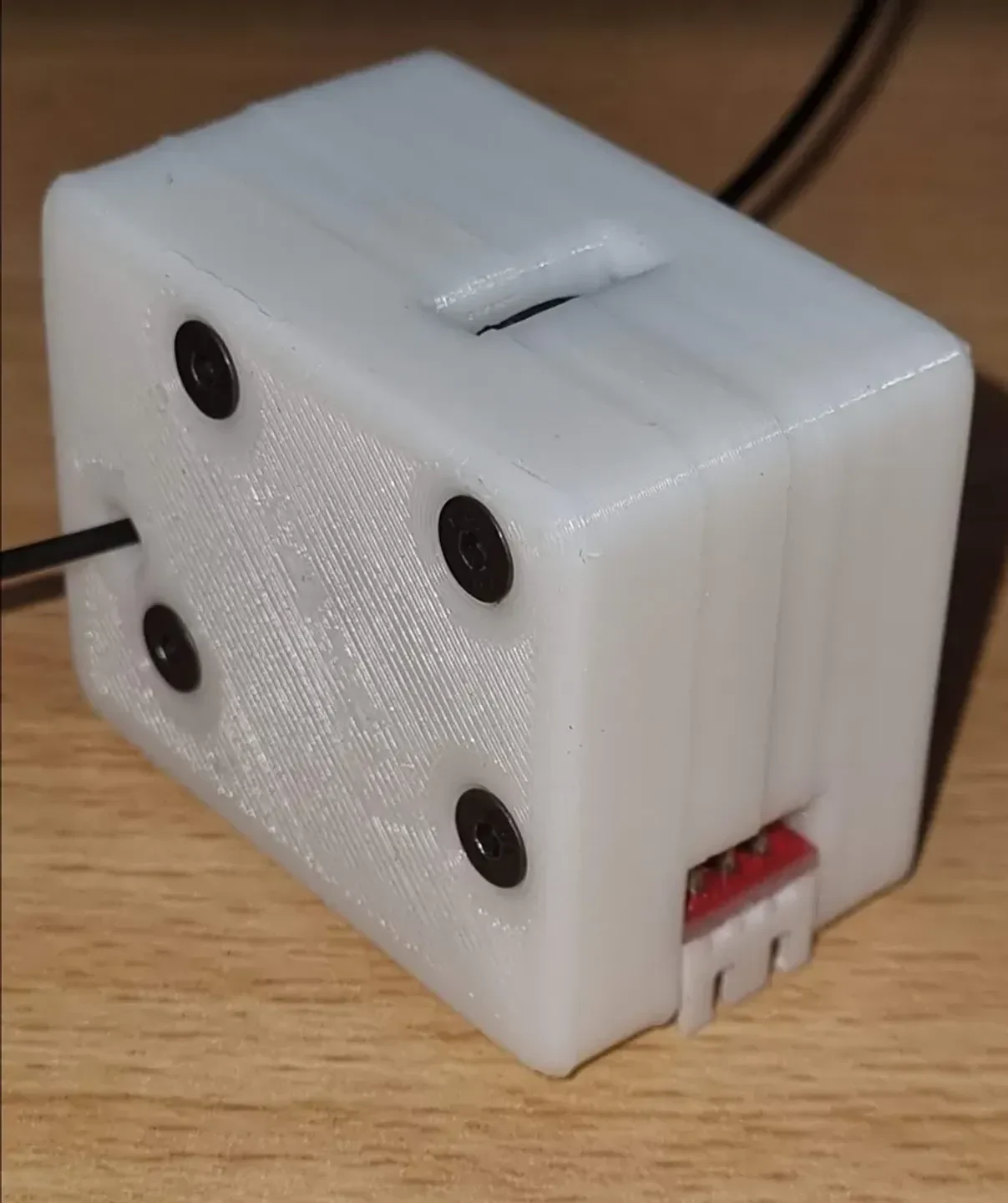

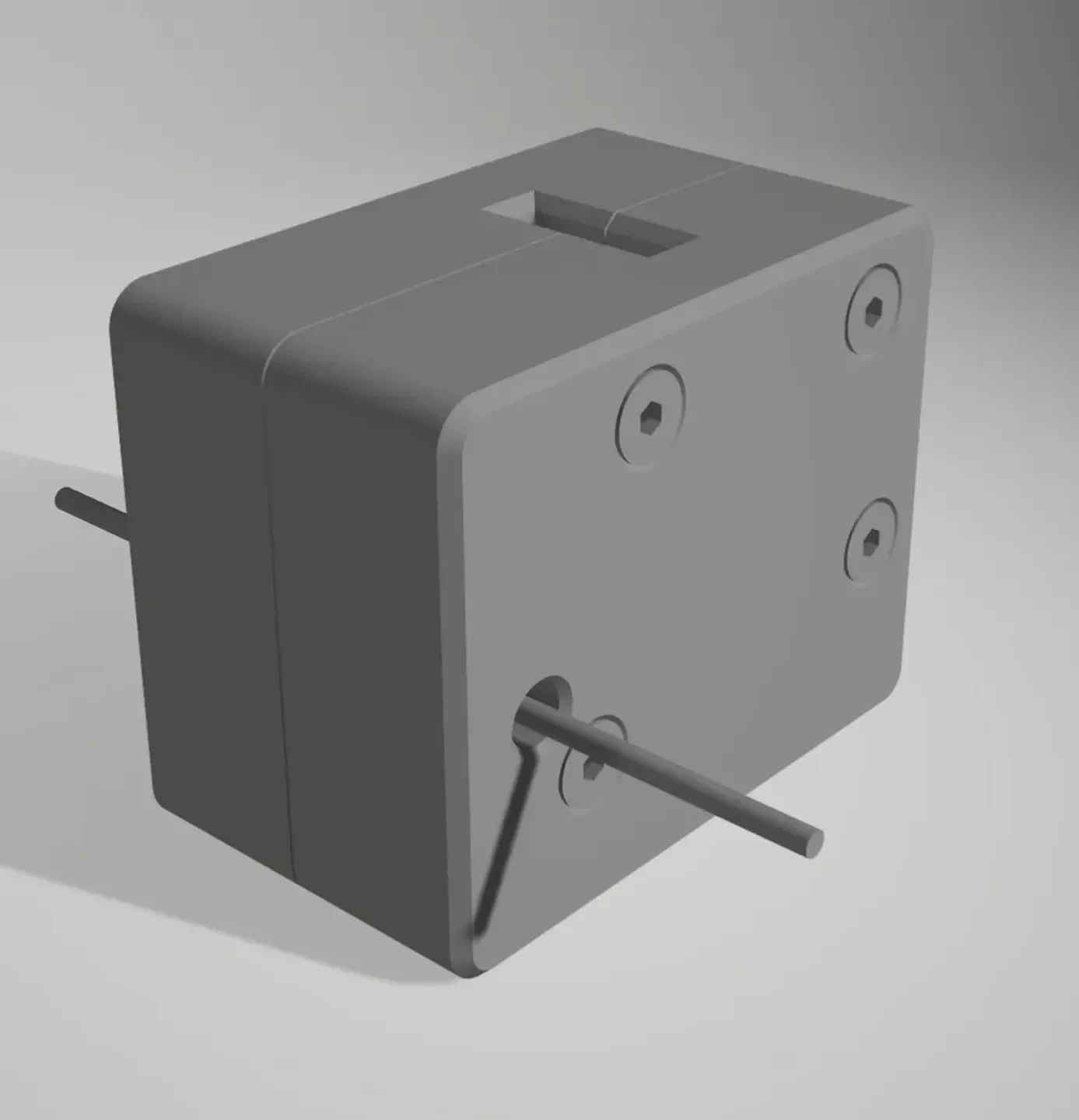

Компактная конструкция с размерами 49x39x30 мм.

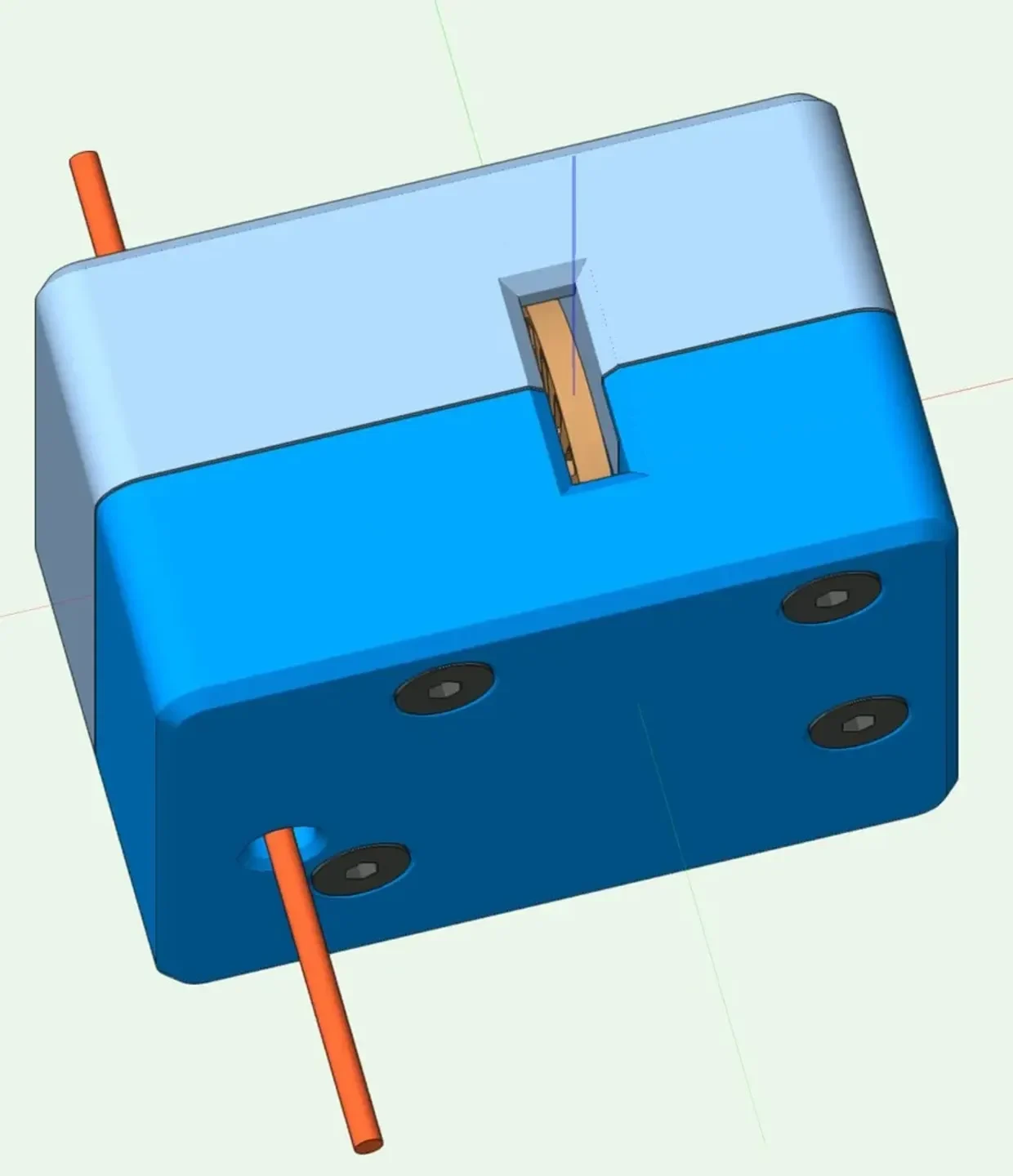

Нить испытывает небольшое сопротивление, поэтому экструдеру не нужно прилагать крутящий момент для вытягивания, и есть отверстие, позволяющее проверить, вращается ли колесо.

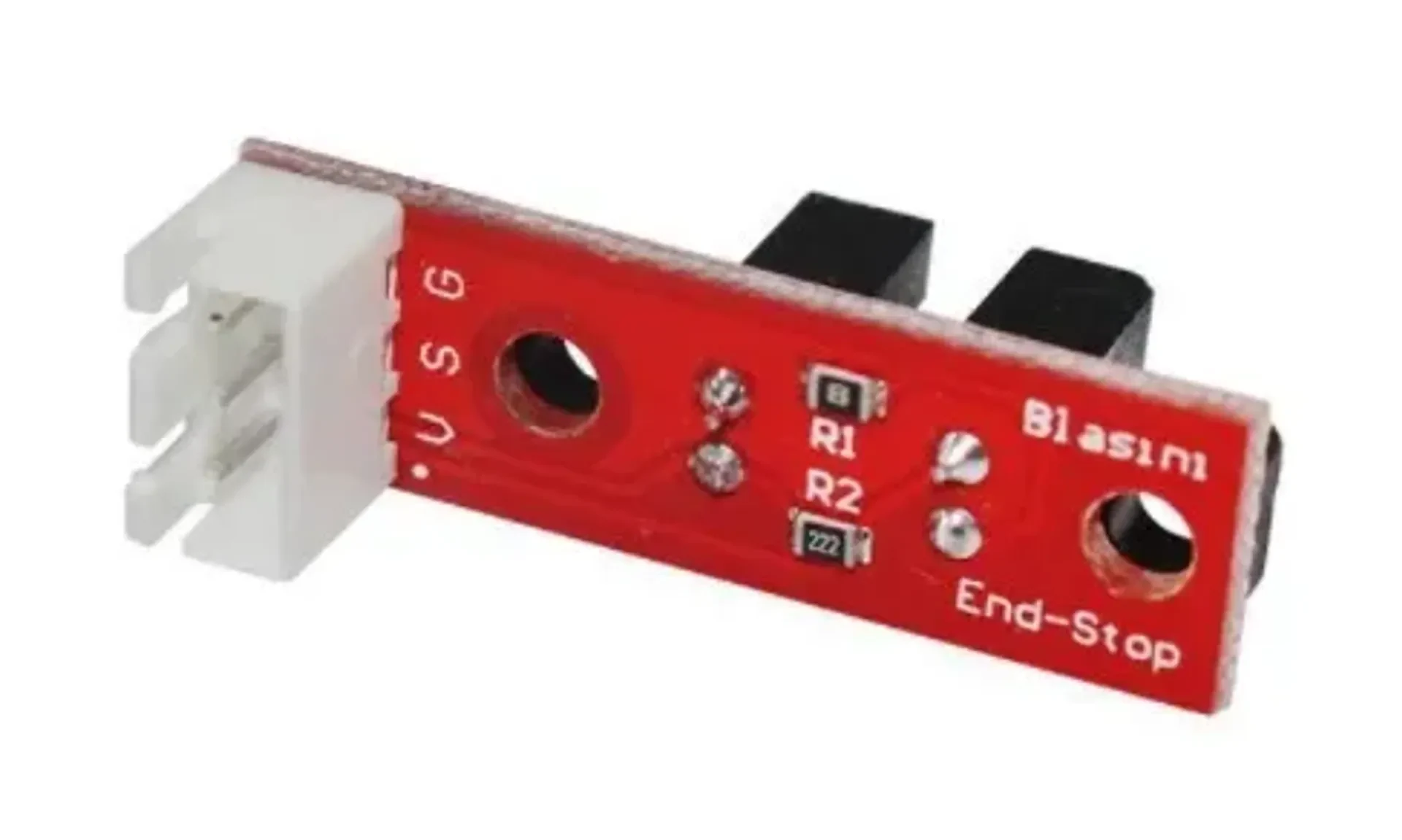

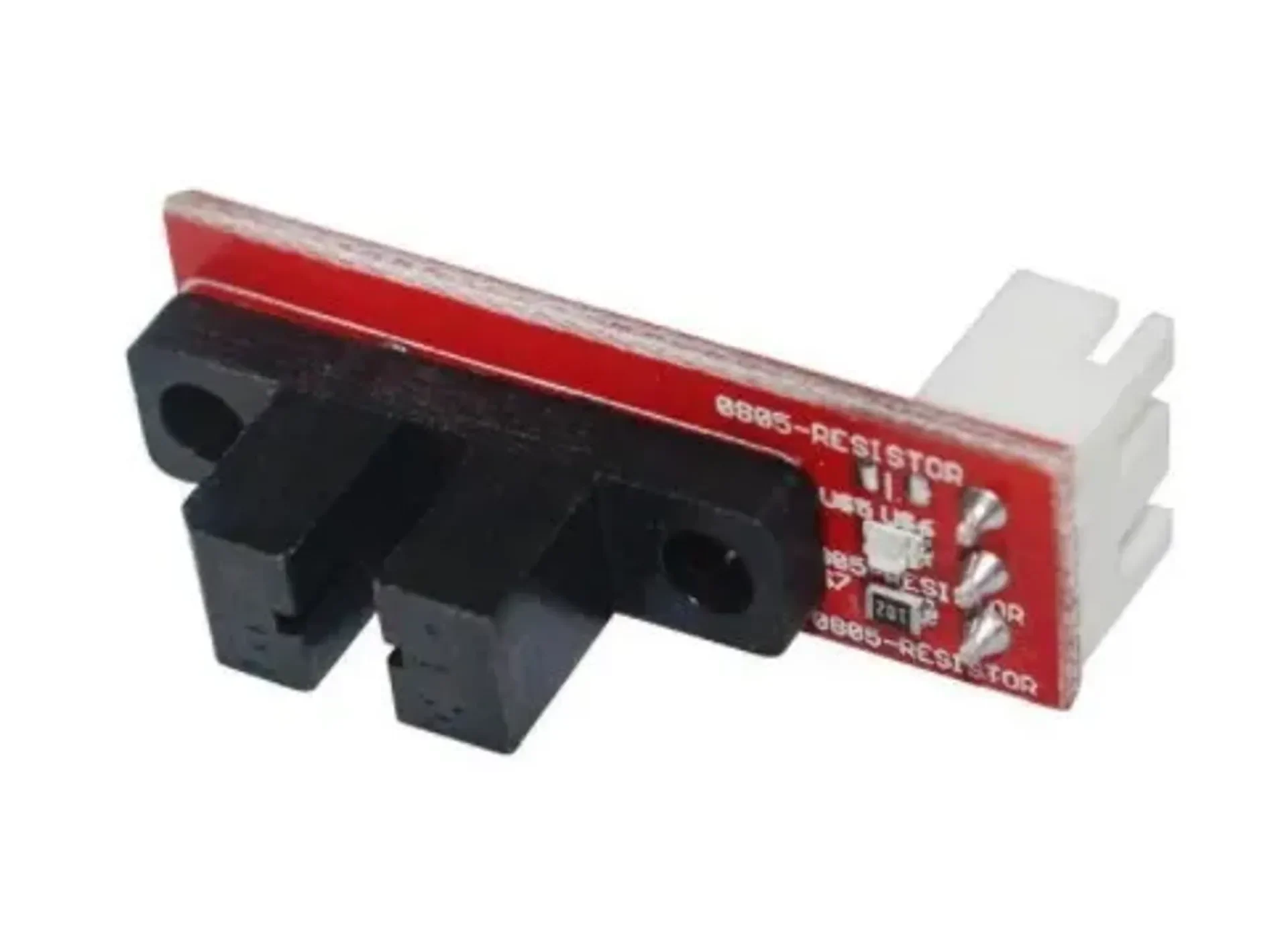

Тип датчика должен быть таким, как показано на рисунке.

В настоящее время работаю над настройками конфигурации Klipper и загружу эти настройки, как только все заработает. Никакой поддержки Marlin, извините.

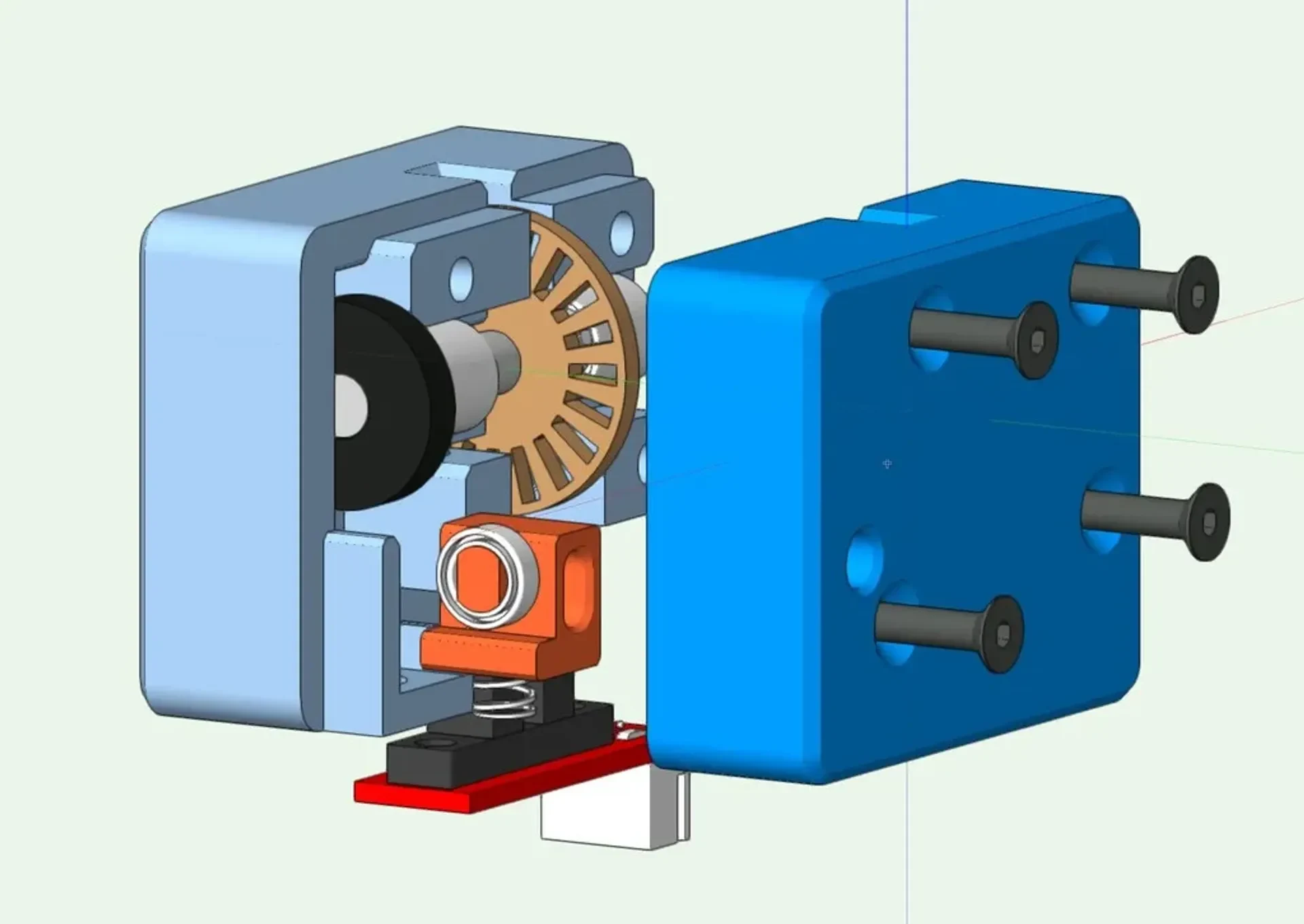

Спецификация:

4 болта M3x30 FHCS

4 латунные вставки M3x5 мм.

2 M2,5x10 мм STCS (саморезы с шестигранной головкой)

1 ось/штифт с накаткой M5x40 мм

2 HK0509 Металлический игольчатый роликоподшипник 5x9x9 мм

1 шарикоподшипник MR85ZZ 5x8x2,5 мм

1 оптический переключатель предела/конца (3 провода)

Пружина шариковой ручки диаметром 5 мм, обрезанная до длины 6-8 мм. Чем длиннее пружина, тем больше напряжение.

Настройки печати...

Я сделал все взаимосвязанные выступы твердого тела Top.stl, где ввинчиваются винты 2/M2,5 мм… эта область должна быть достаточно прочной. При вкручивании винтов не прилагайте к ним усилия, так как я обнаружил, что выступы могут сломаться, и тогда они могут не совпасть.

Я рекомендую хорошо настроенный и откалиброванный принтер, чтобы детали подходили по назначению, в противном случае — принтер на основе смолы.

STL из PLA+ или ABS+.

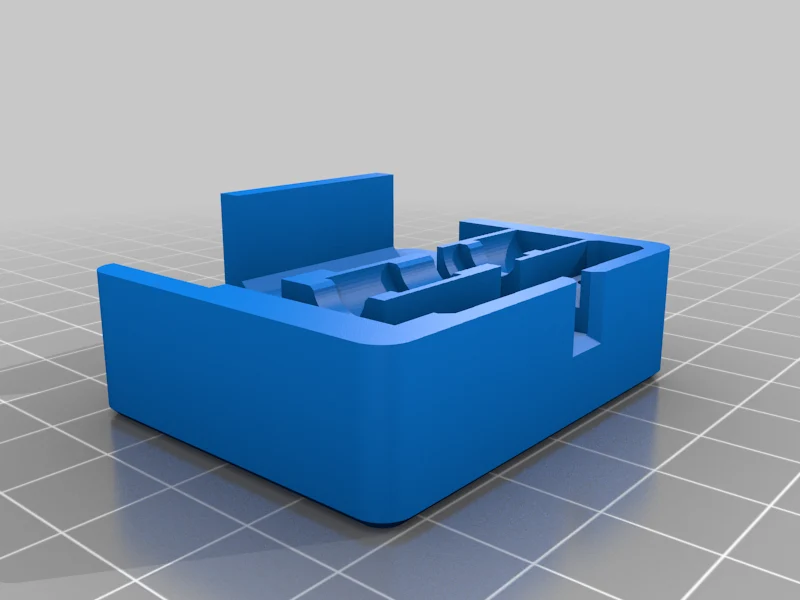

Верх/основание при высоте слоя 0,2 мм с 4 стенками, 4 верхними и нижними слоями с 30%-ным заполнением сетки.

Сенсорное колесо @ высота слоя 0,16 мм с 1 стенкой и сплошной заливкой. Заполните все пробелы дальше.

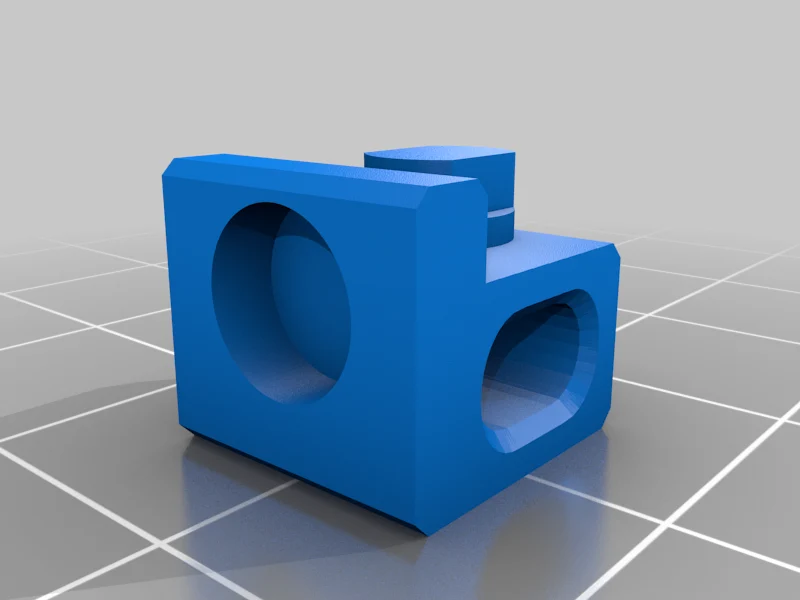

Натяжитель @ высота слоя 0,16 мм с 1 стенкой и сплошным заполнением. Заполните все пробелы дальше.

Колесо из ТПУ с высотой слоя 0,24 мм, 2 стенками, 3 верхними и нижними слоями и 30%-ным заполнением сетки.

Темпе��атура моей кровати с подогревом составила 65-70°C.

Критические части...

Датчик https://www.aliexpress.com/item/1005003078185312.html?spm=2114.13010708.0.0.64a34c4dOq3GyS

Подшипники https://www.aliexpress.com/item/33026400709.html?spm=2114.13010708.0.0.64a34c4dOq3GyS

https://www.aliexpress.com/item/32862242083.html?spm=a2g0o.productlist.0.0.6ad9441arlZQNv&algo_pvid=7f04be4c-689e-4c70-9d97-bcb94fc2cba5&algo_exp_id=7f04 be4c-689e-4c70-9d97-bcb94fc2cba5-3&pdp_ext_f=%7B%22sku_id%22%3A%2212000018027 692216%22%7D&pdp_pi=-1%3B2.95%3B-1%3B-1%40продажаЦена%3BNZD%3Bsearch-mainПоиск

Аксель/штифт с накаткой https://www.aliexpress.com/item/1005003445969306.html?spm=2114.13010708.0.0.64a34c4dOq3GyS

У меня работает.
