Модульный DIY B0XX/Frame1

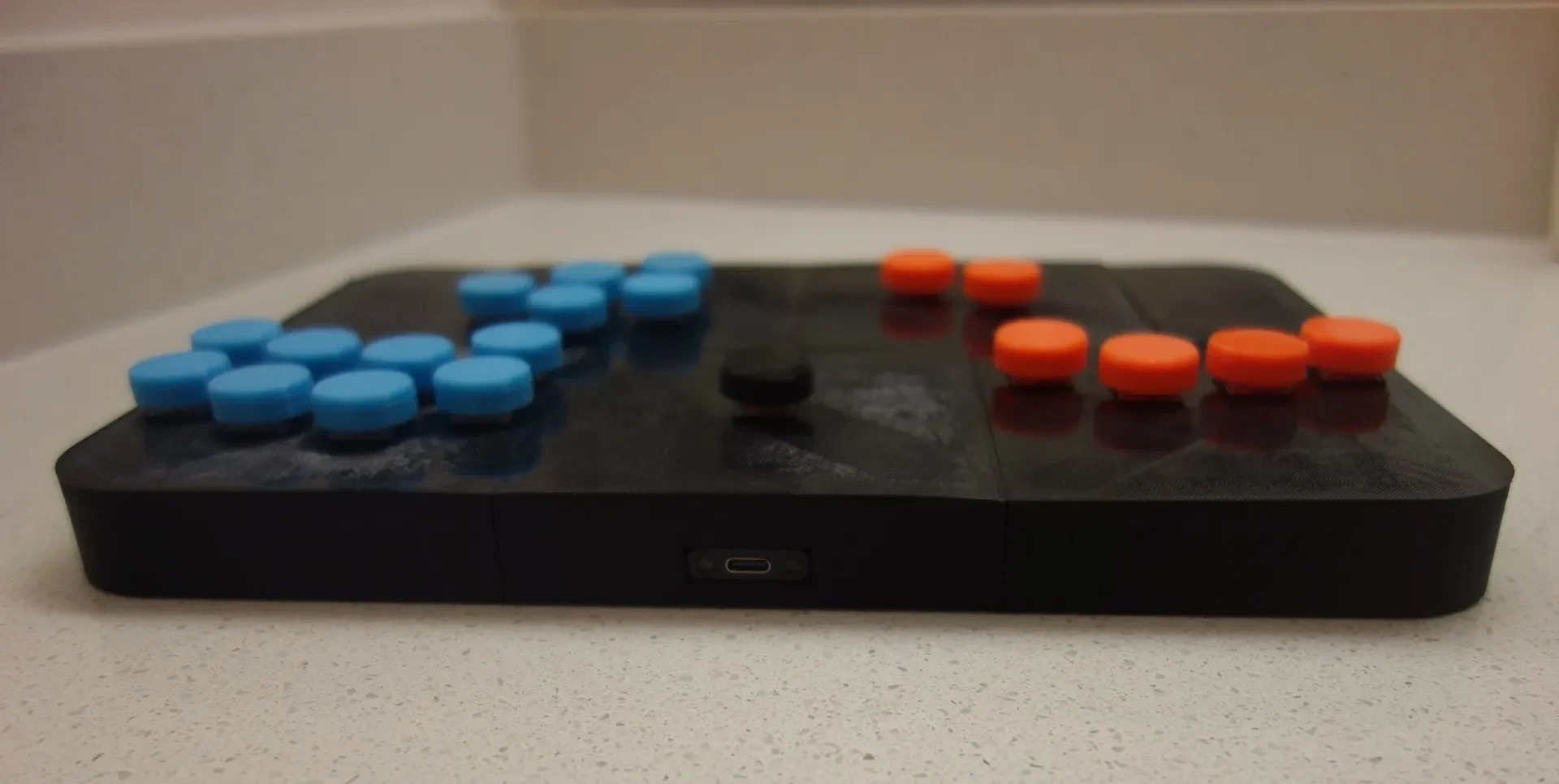

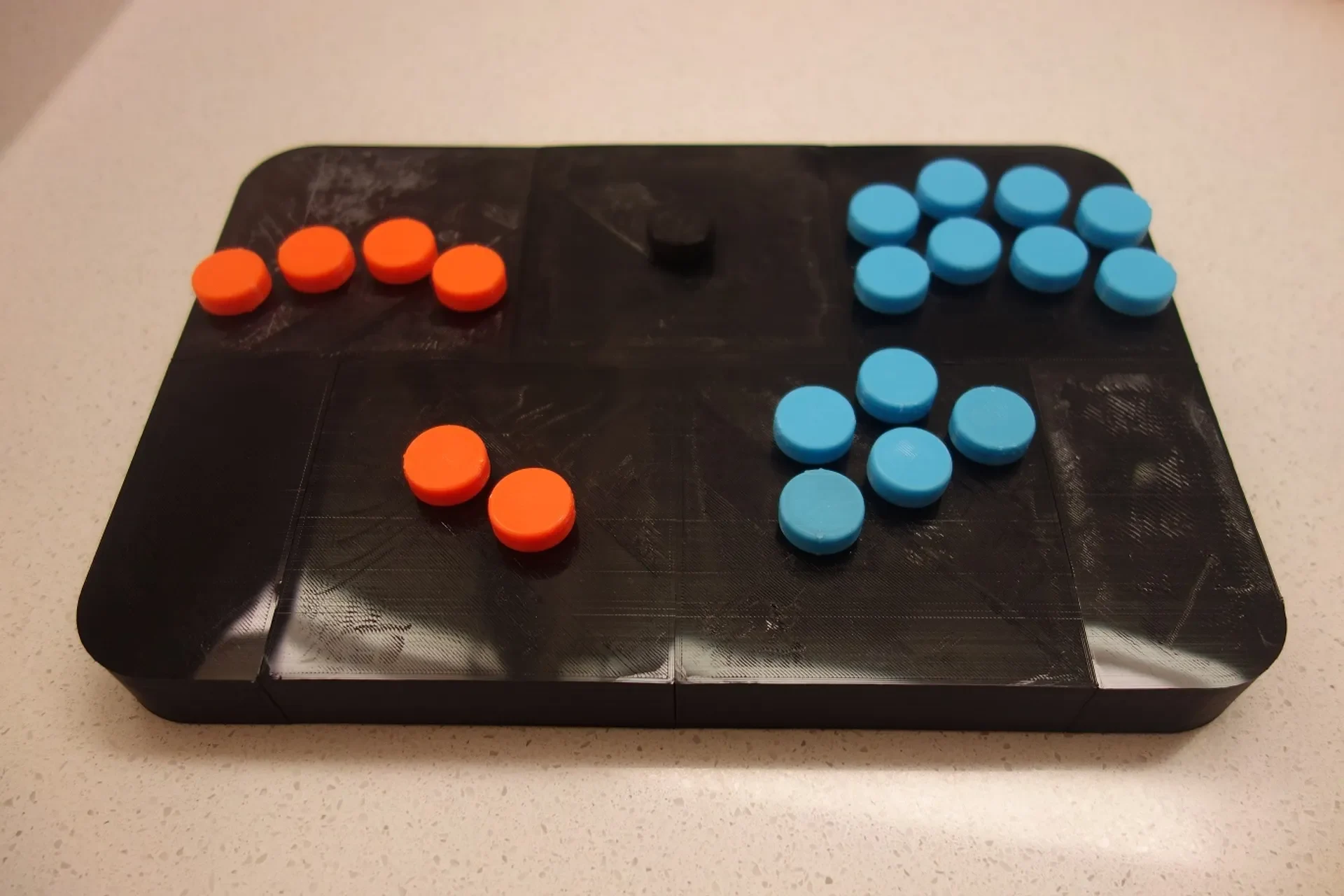

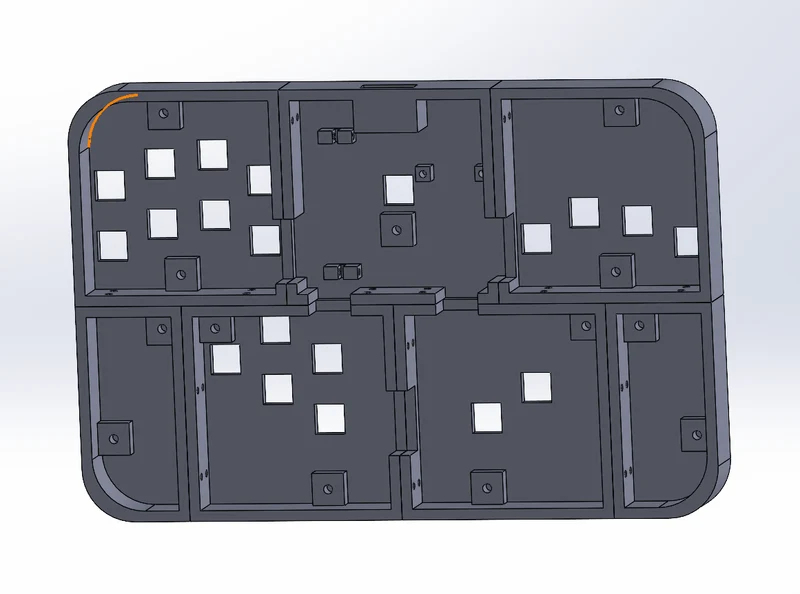

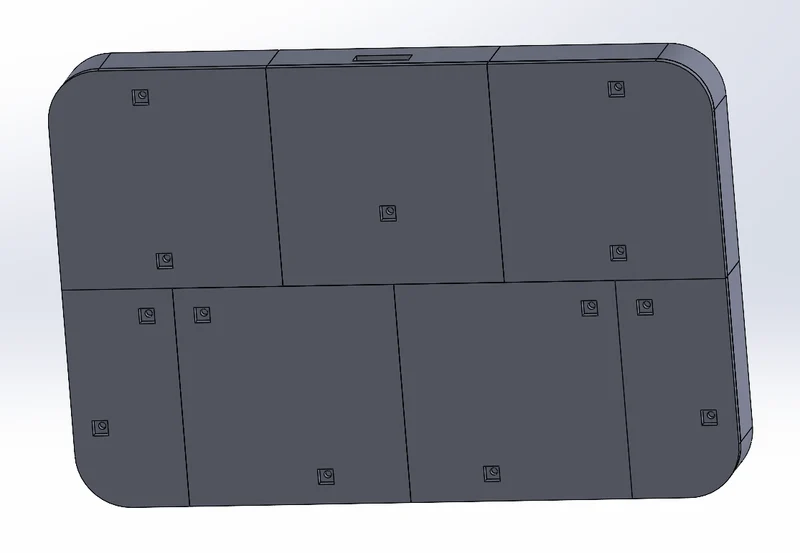

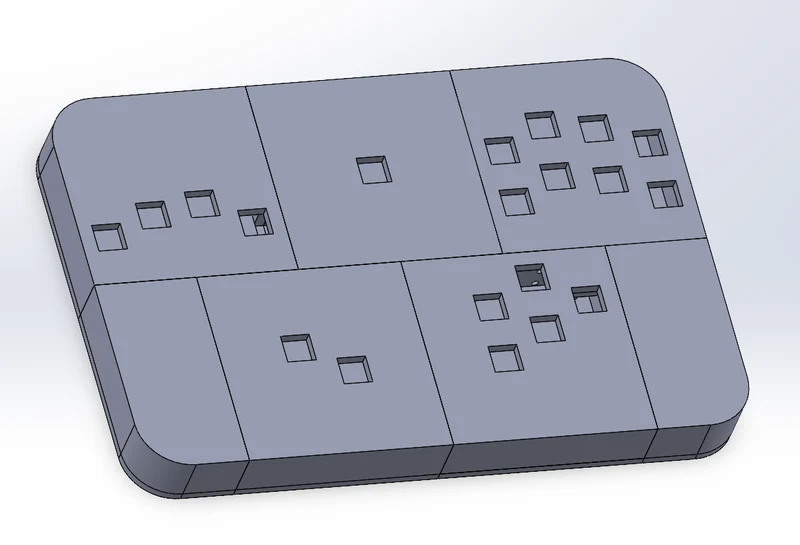

DIY B0XX/Рамка1, которую можно распечатать по частям на небольших печатных столах (самая большая часть — 100x100x25 мм). Модули соединяются болтами, а крышки крепятся болтами с помощью резьбовых вставок.

Это не руководство о том, как сделать B0XX своими руками. Присоединяйтесь к Crane's Discord, если хотите узнать больше об этих контроллерах, а также взглянуть на HayBox, который я использую на своем контроллере.

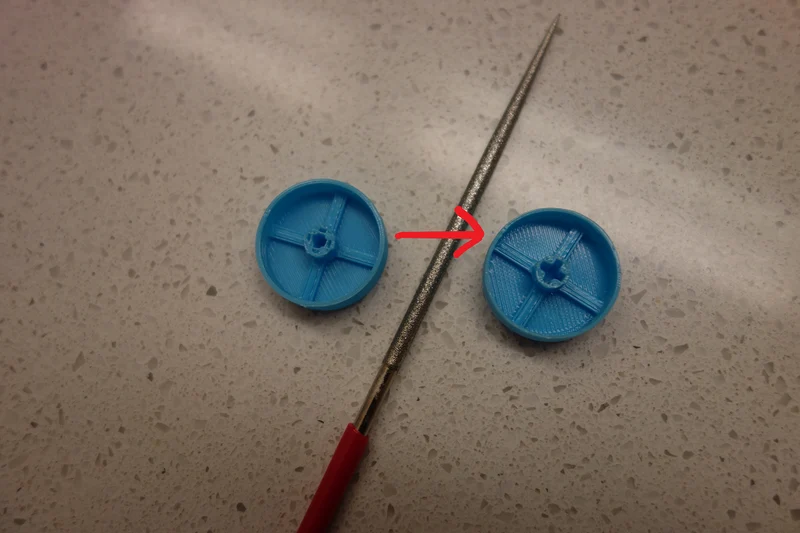

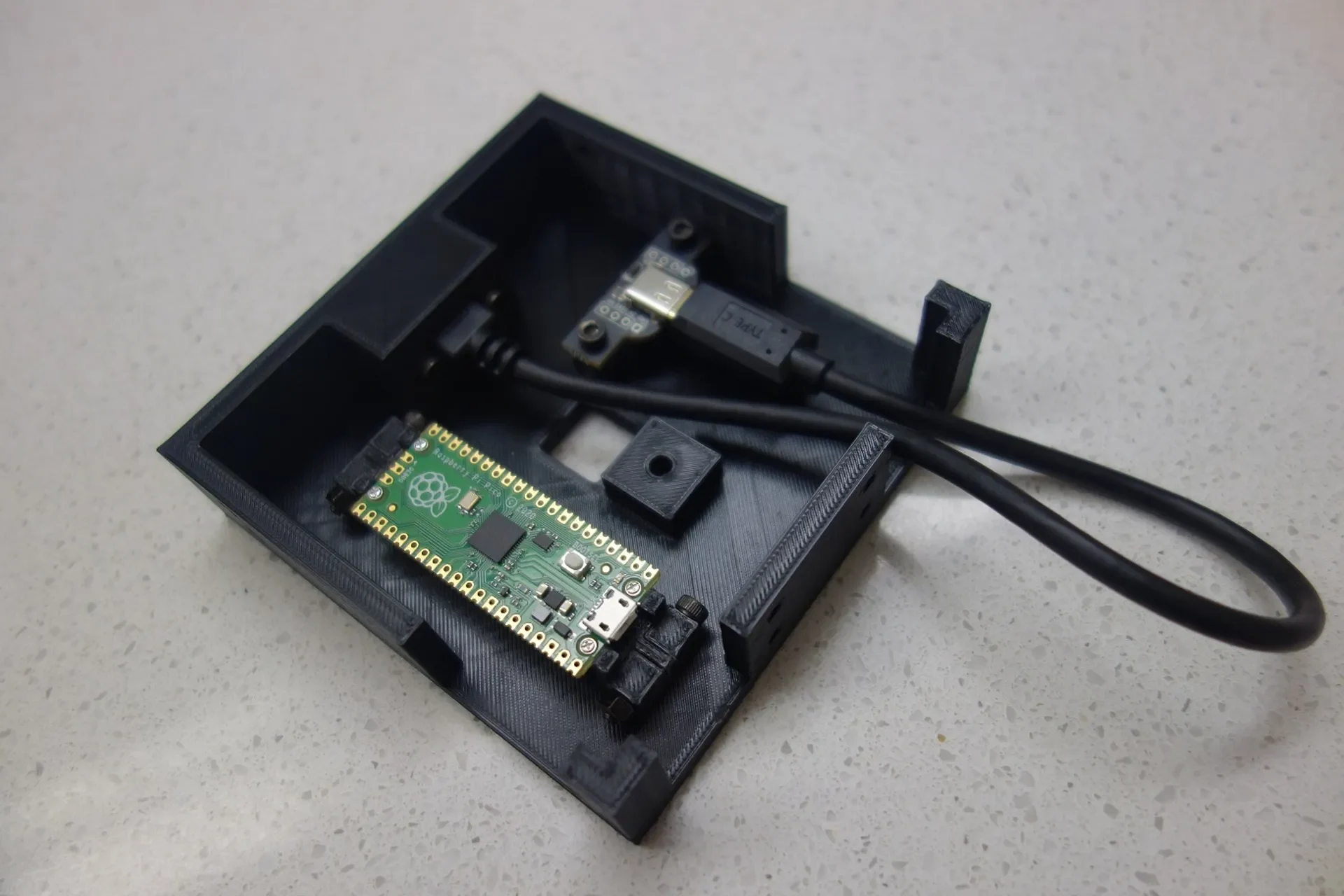

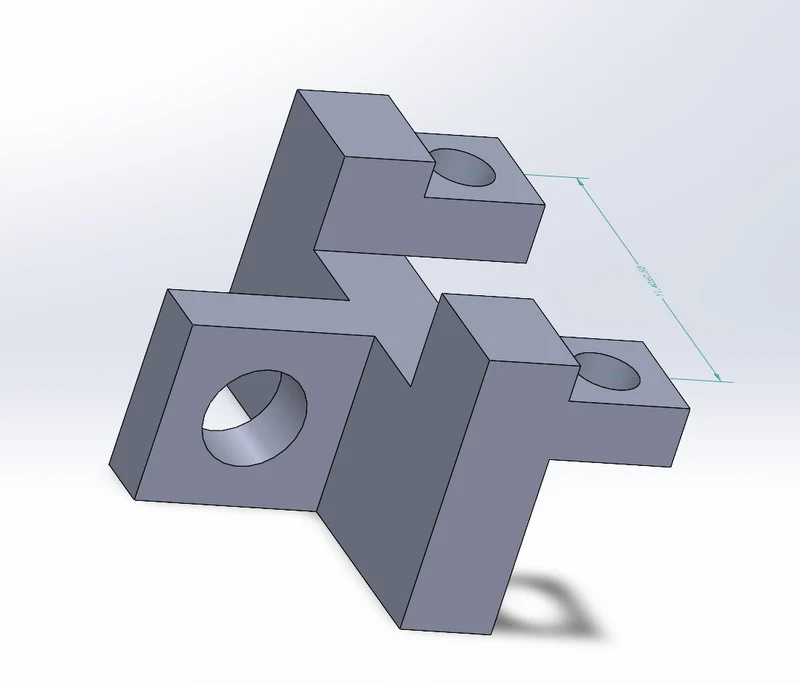

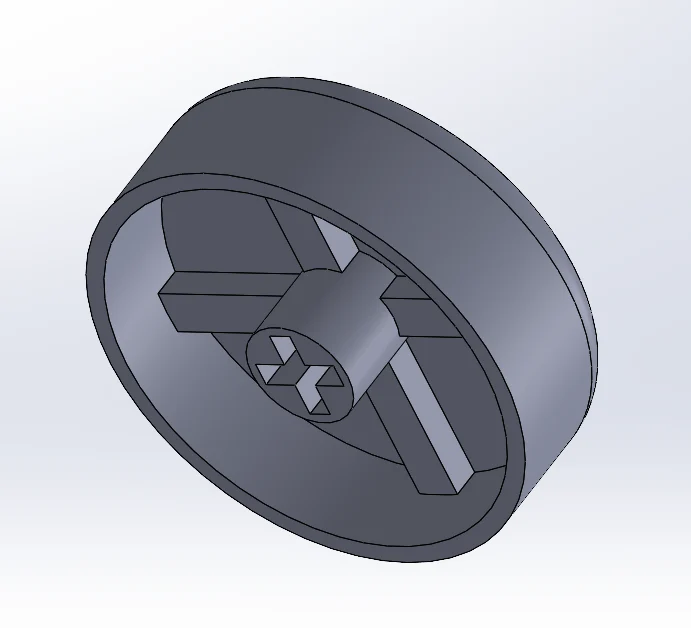

Raspberry Pi Pico крепитс�� с помощью двух raspberry_pi_pico_stand.stl, а модель BirdD от HTangle (разъем USB-C с диодом Шоттки в комплекте) крепится с помощью резьбовых вставок. Клавишные переключатели вдавливаются в вырезы размером 14x14 мм, которые, возможно, придется отшлифовать, чтобы они вошли. Колпачки клавиш предназначены для низкопрофильных переключателей Gateron ks-27, и, возможно, потребуется подпилить ножки, чтобы они поместились (см. изображения).

Это вдохновлено альбомом HEKTIK Bolt-together DIYB0XX.

Список запчастей:

17 M3x20 мм (13 для крышек, 2 для крепления Pico, 2 для крепления кабеля USB)
28 М3х16мм (для боковых стенок)
2 M3x6 мм (для модели BirdD от HTangle)
28 гаек М3 (для винтов боковой стенки)
— Что я использовал: ссылка на Amazon.

15 резьбовых вставок M3*4,6x5,7 мм (для крышек, ссылка на Amazon)

4 винта для очков HD2,5 x SD1,4 x L6 мм (для Pico + подставка)
4 болта для очков (для Pico + подставка)
— Что я использовал: ссылка на Amazon.

1 малиновый Пи Пико

1. Модель BirdD от HTangle: https://github.com/HTangl/Model-UD

1 крепление USBC к USBC: ссылка на Amazon

Корпус изготовлен именно с учетом этого кабеля. Для других кабелей без модификаций он не будет работать.

20 переключателей (я пробую эти: https://www.amazon.com/dp/B09WYJ8HSD?ref=ppx_yo2ov_dt_b_product_details&th=1, хотя думаю, что большинство из них подойдет)

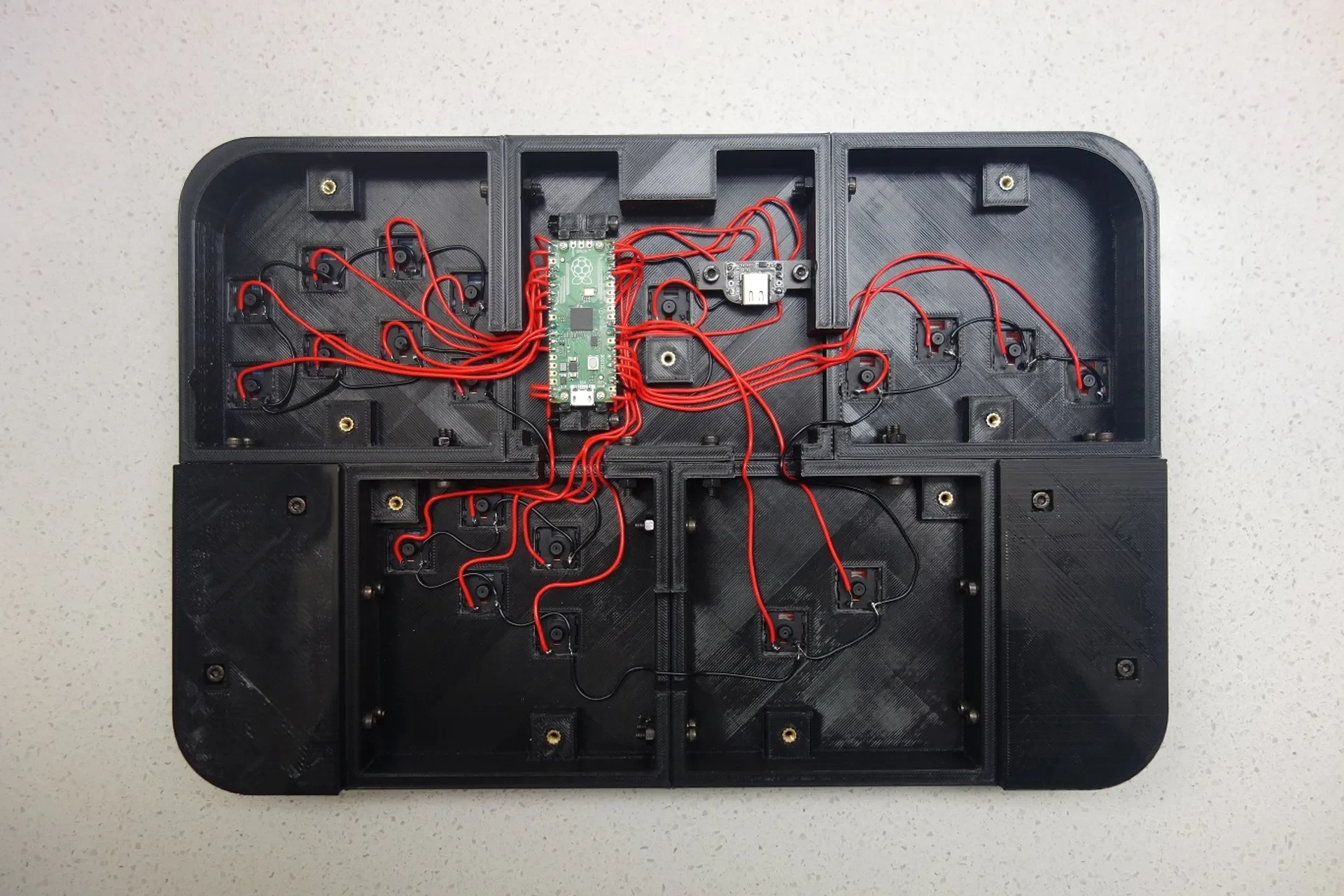

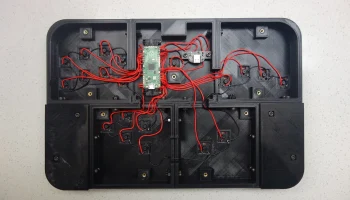

Провод (я использовал одножильный провод 26awg)
