ElCheapo DIY Arcade Cabinet (с ДСП 12 мм)

Вы, конечно, можете играть в игры на своем компьютере или телефоне, но форм-фактор аркадного шкафа сразу же доставляет игрокам радость. Стоячее положение, щелкающее управление, локальный мультиплеер и т. д. делают это частью опыта.

Это аркадный шкаф, предназначенный для установки на листы ДСП/МДФ толщиной 12 мм, которые обычно можно получить бесплатно в хозяйственном магазине, поскольку они используются в качестве защиты для других материалов.

Все было спроектировано так, чтобы быть доступным и дешевым. Т-образная отделка заменена дешевой кромочной лентой, а детали, напечатанные на 3D-принтере, значительно снижают стоимость. Общая стоимость материалов в нынешней конструкции составляет около 100 долларов США.

Ким Олсен и Столе Йенсен участвовали в обсуждении дизайна, сборки и общей работы над этой сборкой.

Материалы
3 или 4 листа ДСП толщиной 12 мм (миниму�� 1,8 х 0,61 м)
Лист поликарбоната 3 мм.
22-дюймовый ЖК-экран компьютера
Любой старый компьютер
Компьютерные колонки https://s.click.aliexpress.com/e/\_dVLIew7
Комплект аркадного джойстика и кнопок https://s.click.aliexpress.com/e/\_BfhljhYb
6 метров деревянных брусьев 23 х 46 мм.
Светодиодная лента для верхнего баннера https://s.click.aliexpress.com/e/\_dVhstox
Лента кромочная (та, которую приклеиваете утюгом)
Клей для дерева
Винты 29-34 мм
Винты 9-11 мм
2 магнита для жесткого диска
Двусторонний скотч для крепления ЖК-дисплея.
Стальная проволока, удерживающая ЖК-дисплей (необязательно, но рекомендуется: шайбы и пружина).

Краска

Резка

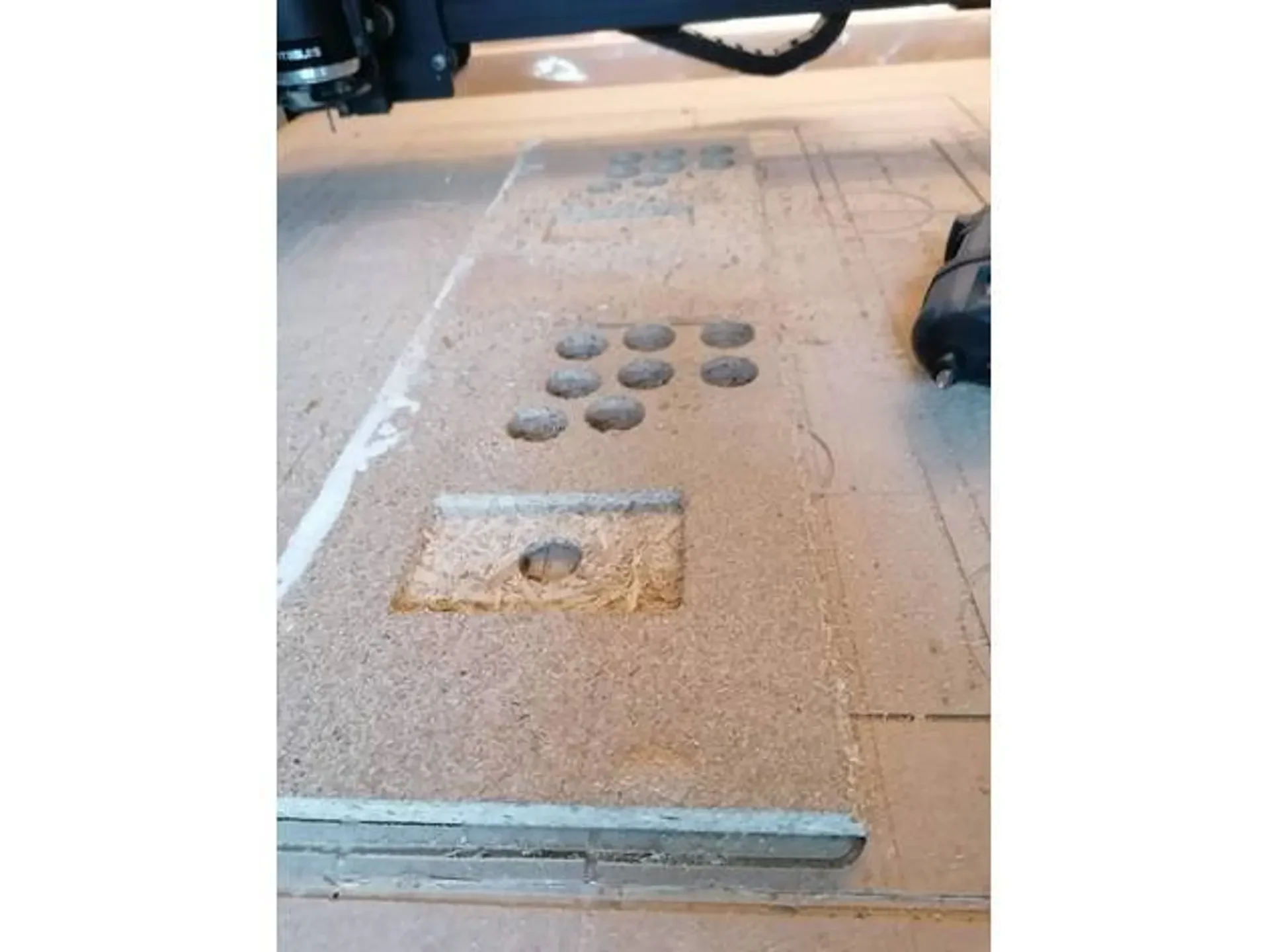

Вырежьте все детали с маркировкой МДФ, фанеры и поликарбоната.

Есть несколько особенных:

12mm_MDF_buttons_7.stl и 12mm_MDF_speakers_10.stl имеют фаску

12mm_MDF_side_1.stl и 12mm_MDF_side_MIR_11.stl довольно длинные.

3x 12мм_MDF_back_top_2.stl

Печать

Помимо всех включенных частей, также распечатайте:

4 ножки из ТПУ https://www.thingiverse.com/thing:4582671

2 решетки динамиков https://www.thingiverse.com/thing:4582676

4 держателя https://www.thingiverse.com/thing:4582667 Дополнительная информация:

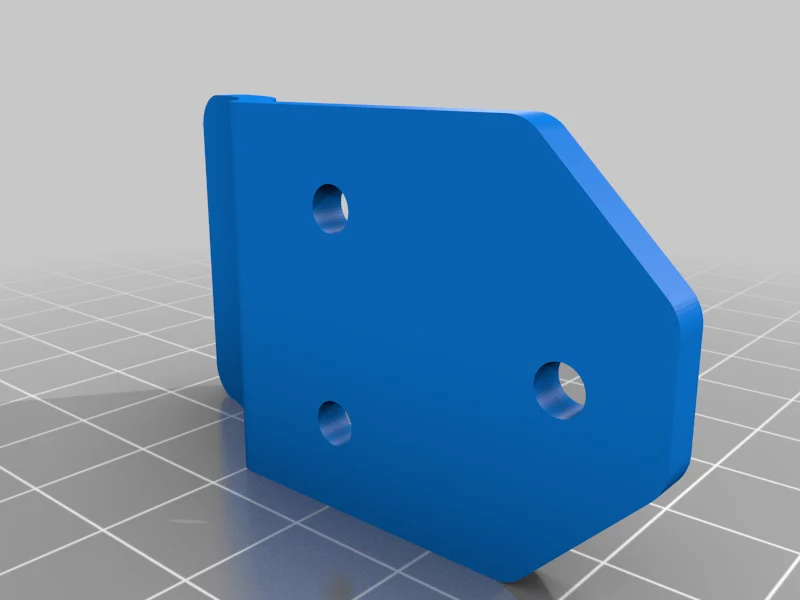

PLA_joystick_holder_clamp.stl и PLA_joystick_holder_clamp_down.stl — это всего лишь фрикционный зажим для джойстика сверху — спереди. Распечатайте 2 или 3 пары. Идея состоит в том, что стороны 12mm_MDF_buttons_7.stl удерживаются 2x PLA_magnet_holder.stl, а передняя часть — фрикционными зажимами.

2x PLA_magnet_holder.stl

Сборка

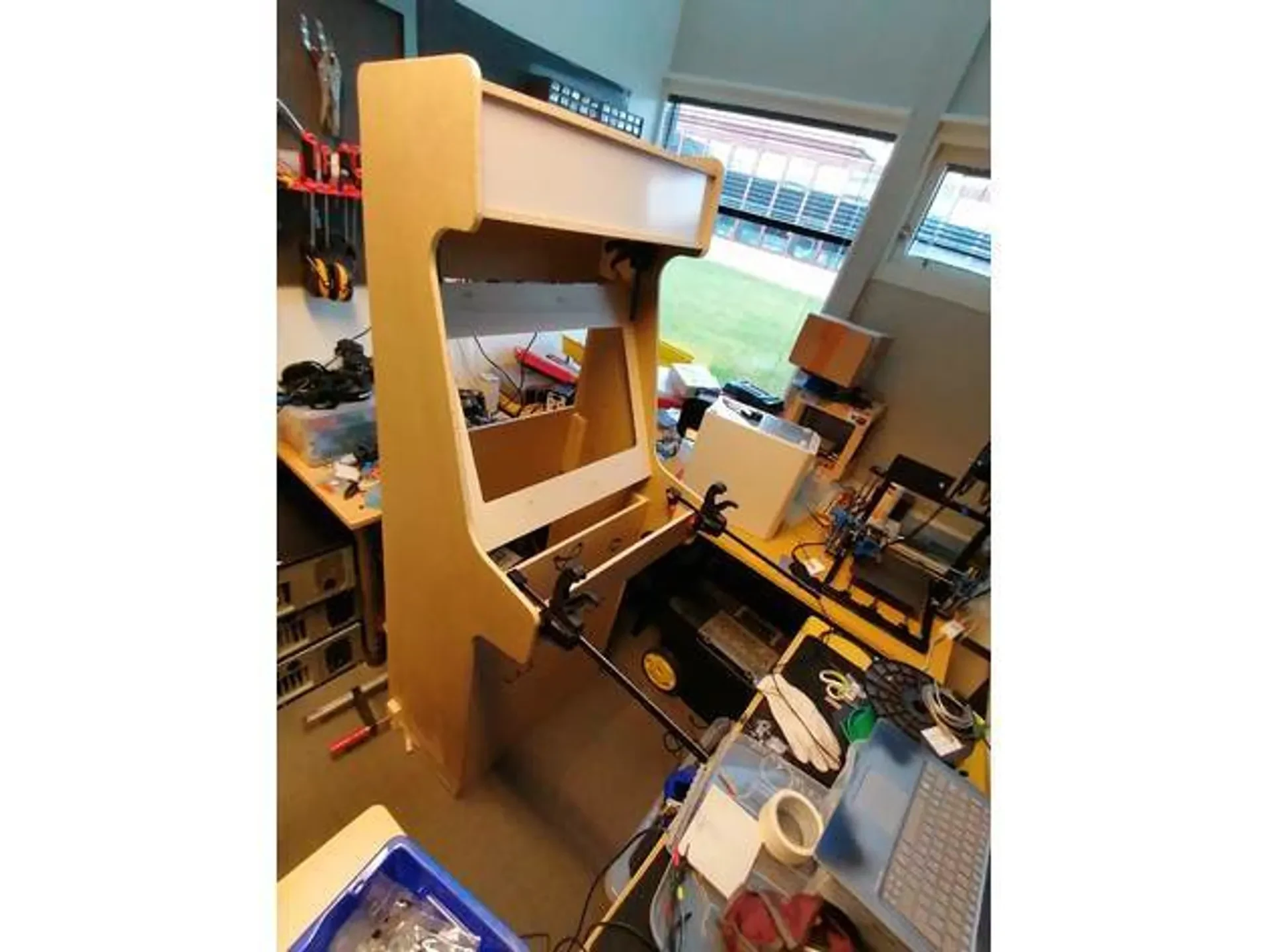

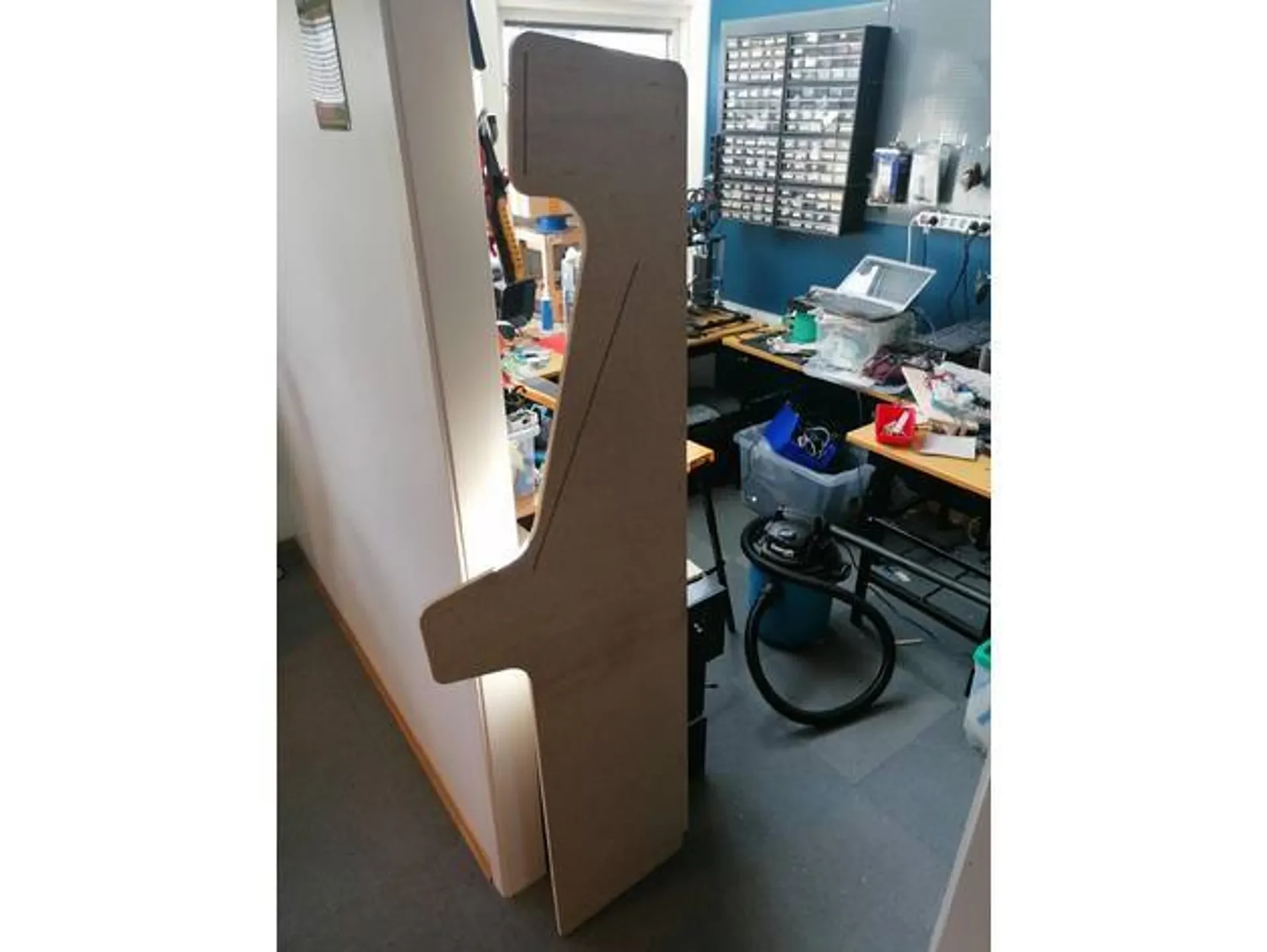

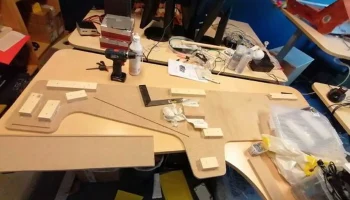

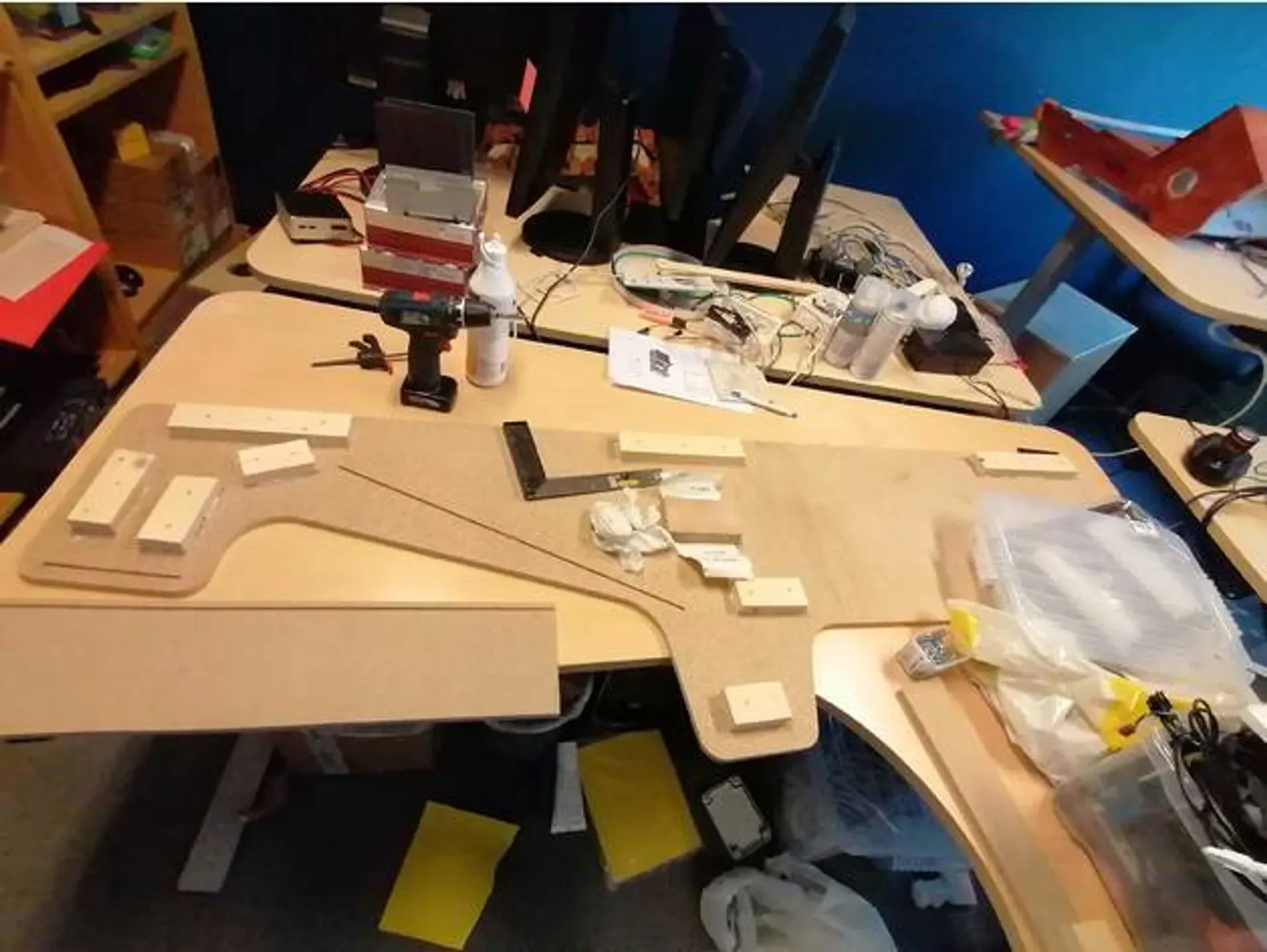

Приклейте и привинтите кусочки деревянной балки 23х46 к двум сторонам аркады. Следуйте меткам совмещения на этих деталях.

Соберите все остальные детали, исключая:
+ 12мм\_МДФ\_баннер\_top\_4.stl

+ 12мм\_МДФ\_кнопки\_7.stl

+ 3мм\_ФАНЕРА\_экран\_9.stl

+ 12мм\_МДФ\_динамики\_10.stl

После этого шага вы можете покрасить шкаф и дополнительные детали.

Крепление экрана

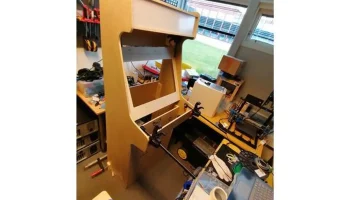

Сначала поместите фанеру толщиной 3 мм в пазы. Используйте двусторонни�� скотч для крепления экрана к лицевой панели. Вокруг экрана добавьте деревянные балки и закрепите монитор стальной проволокой, как показано на одной из фотографий задней части экрана.

Плата контроллера

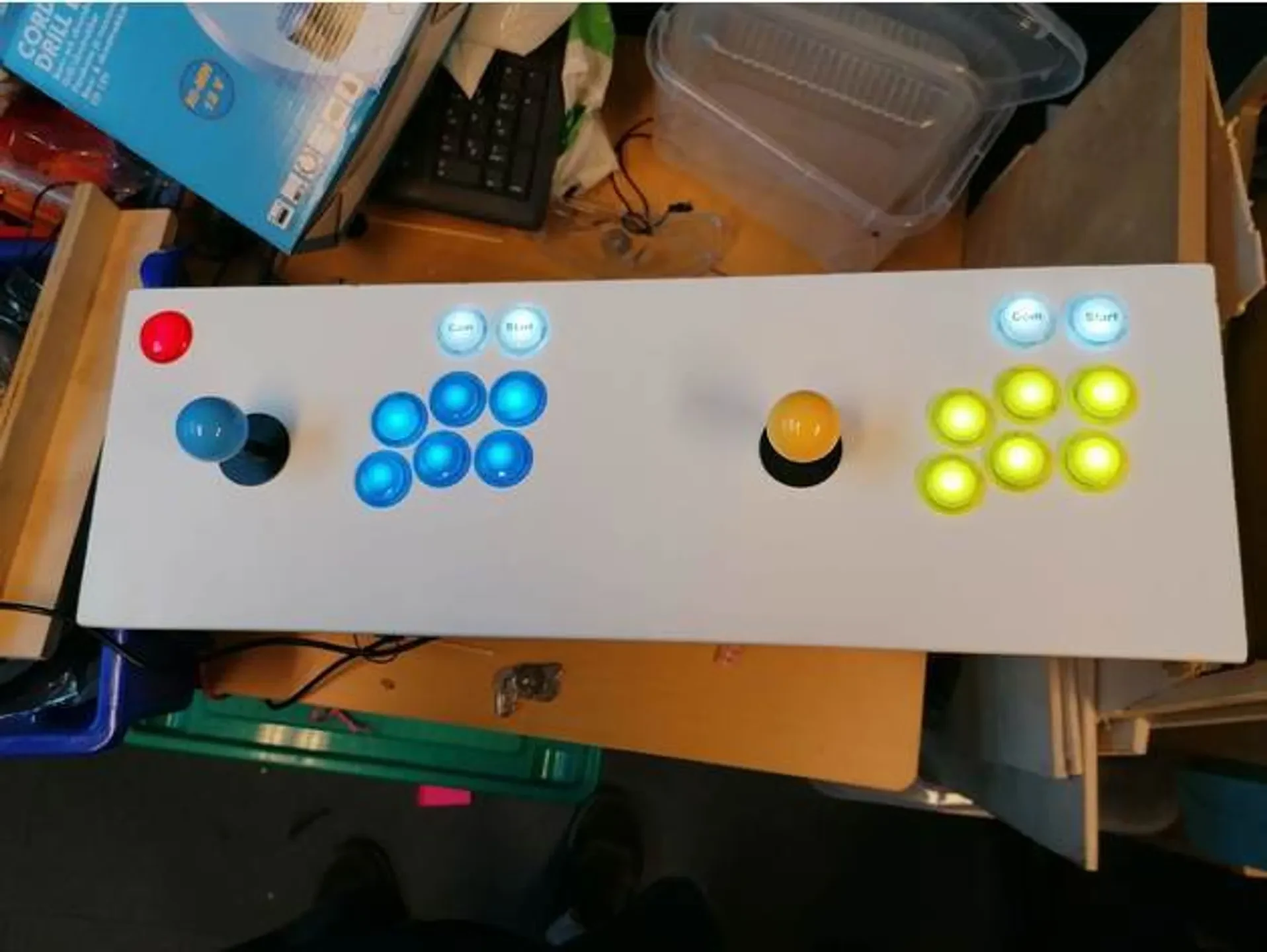

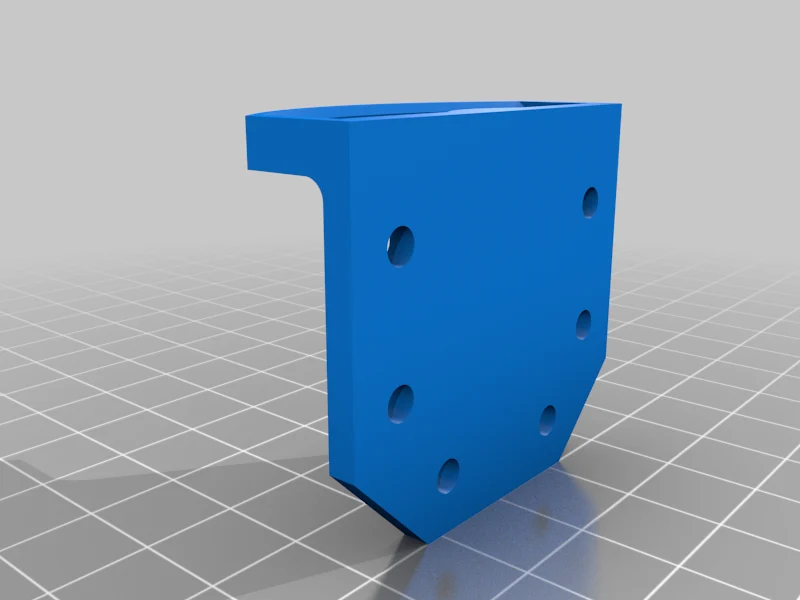

Кнопки и палочки лежат на тарелке, как и положено. Посмотрите на фото, как установить джойстик. Для использования держателя, напечатанного на 3D-принтере, требуется винт корпуса ПК (один из тех, ��то предназначены для вентиляторов), чтобы соединить эту часть с металлической пластиной контроллера.

Установите пластину на место, а затем прикрепите держатели джойстика. Деталь PLA_joystick_holder_clamp_down.stl совпадает с деталью под номером 8 на схеме. Поверх этой детали поместите другой зажим, который подходит к детали номер 7 (пластине контроллера). PLA_magnet_holder.stl необходимо прикрепить к сторонам 1 и 11.

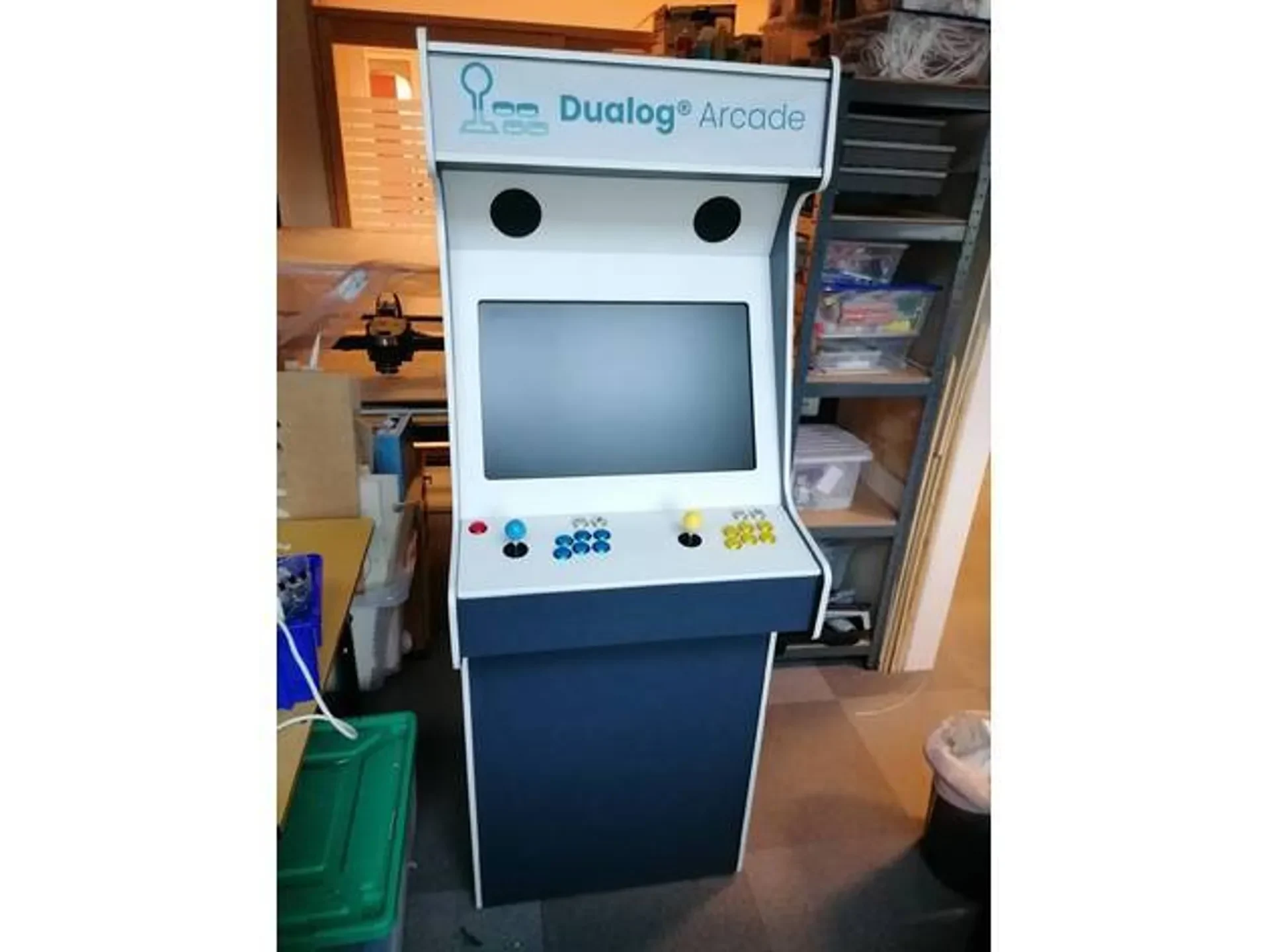

Готово

Закройте верхнюю часть с помощью 2 винтов. Не приклеиваем 12мм_MDF_banner_top_4.stl (деталь 4). Это люк технического обслуживания в будущее. Заменить баннер, проверить динамики и т.д.

Программное обеспечение

Кабинет работает https://www.arcadepunks.com/coinops-arcade-front-end-for-pc/

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,16

Заполнение:

25%

Нить: Polymaker Polyflex TPU, черная.

Категория: Видеоигры
