Очиститель воздуха CR BOX своими руками - простая замена ..

Коробка Corsi Rosenthal, вдохновленная 3D-дизайном модели B мастера на все руки. Мне нравится его внешний вид, и его и фильтры можно заменить за считанные секунды, в отличие от оригинальной коробки CR, для которой требуется клейкая лента или горячий клей. Я живу в Австралии, а детали и почтовые расходы стоят дорого, поэтому я разработал это. Я бы предложил другую установку вентилятора. Но, похоже, это работает нормально, и мне нравится пытаться его оптимизировать.

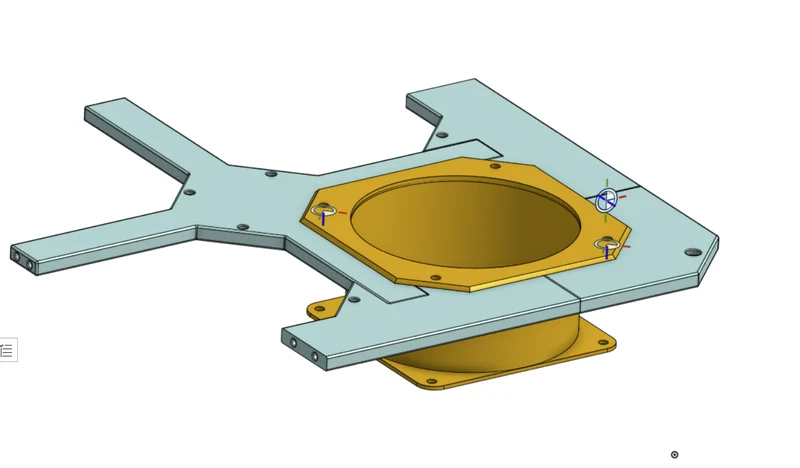

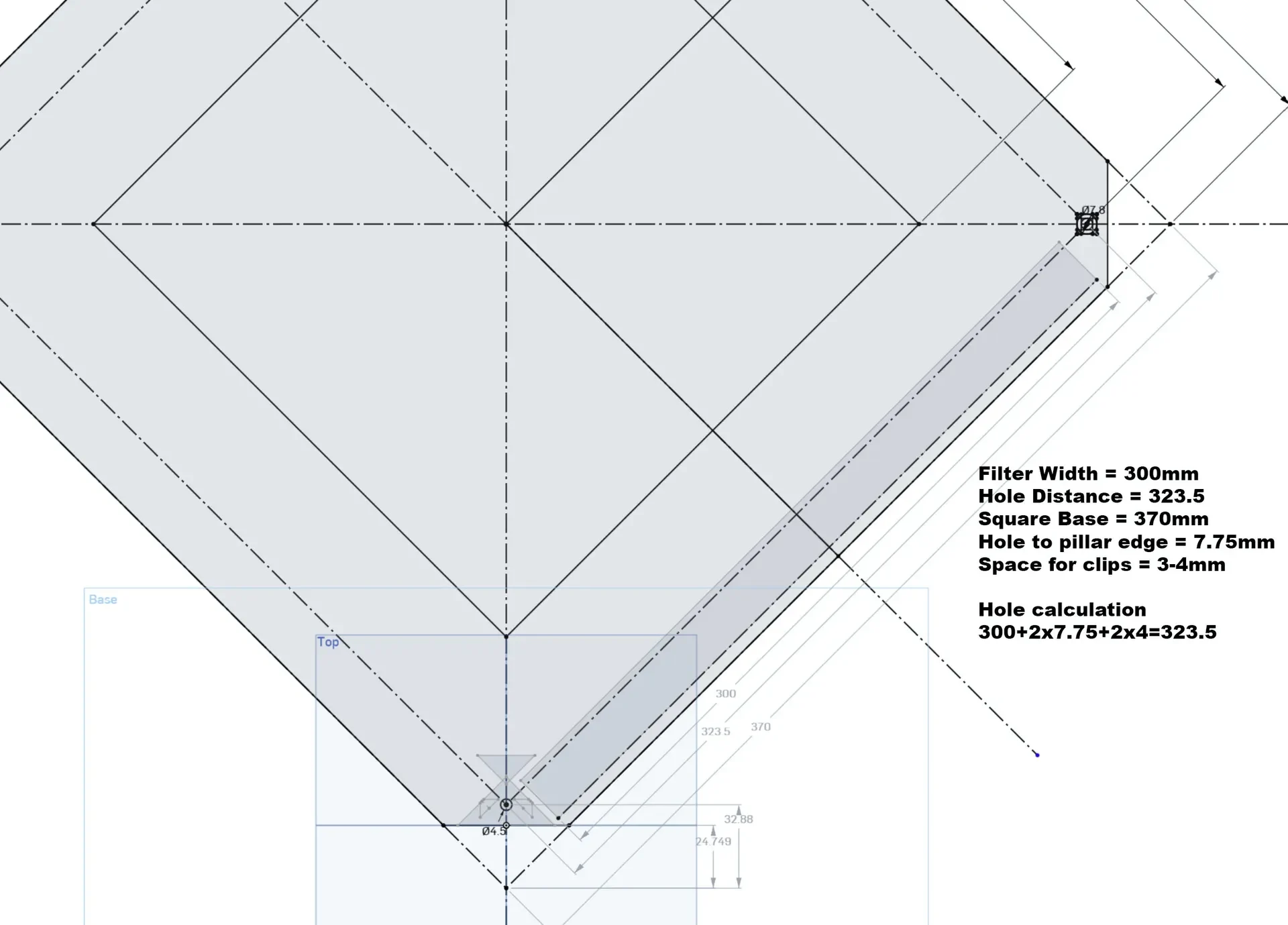

Конструкция состоит из 4 опор, которые крепятся болтами к верхней и нижней панели, образуя форму куба. Изменяя размер горизонтальных частей и расстояние между столбами, вы можете использовать фильтр любого размера, который вам нравится. Высоту столбов можно легко регулировать в слайсере, и вы можете соединять несколько частей вместе.

Он был разработан в форме, которую вы можете изменить в соответствии с вашими потребностями, особенно если вы решите напечатать горизонтальные детали, а не использовать дерево или акрил.

Примечания:

Убедитесь, что кожух вентилятора установлен правильно.
Картон можно использовать для прототипирования или навсегда, если хотите.
Нижнюю часть можно было бы сделать тоньше, верхнюю можно использовать как нижнюю для экономии нити.
Дополнительная нижняя часть имеет монтажные отверстия для будущей электроники.

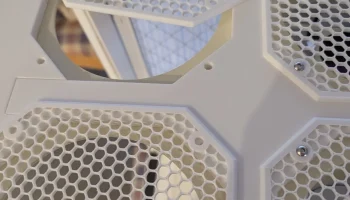

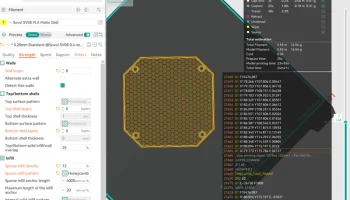

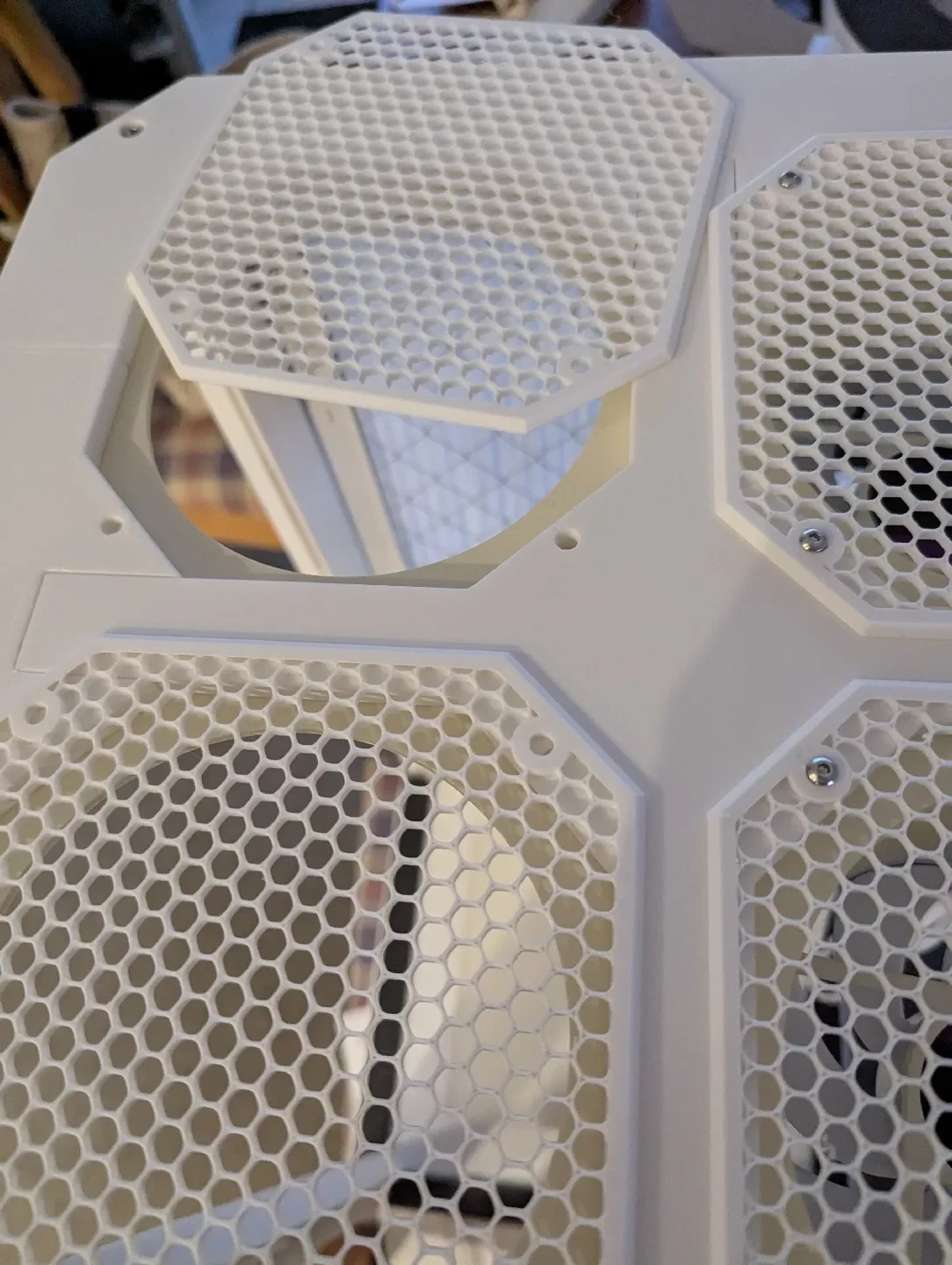

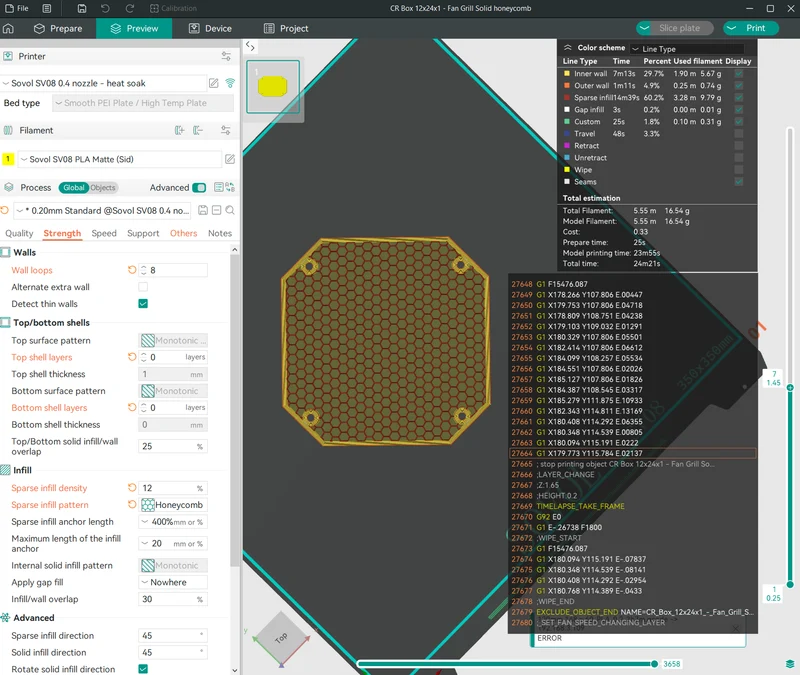

Решетки вентиляторов можно напечатать, используя рисунок заполнения в виде сетки.
Можно использовать традиционный металлический гриль с вентилятором.

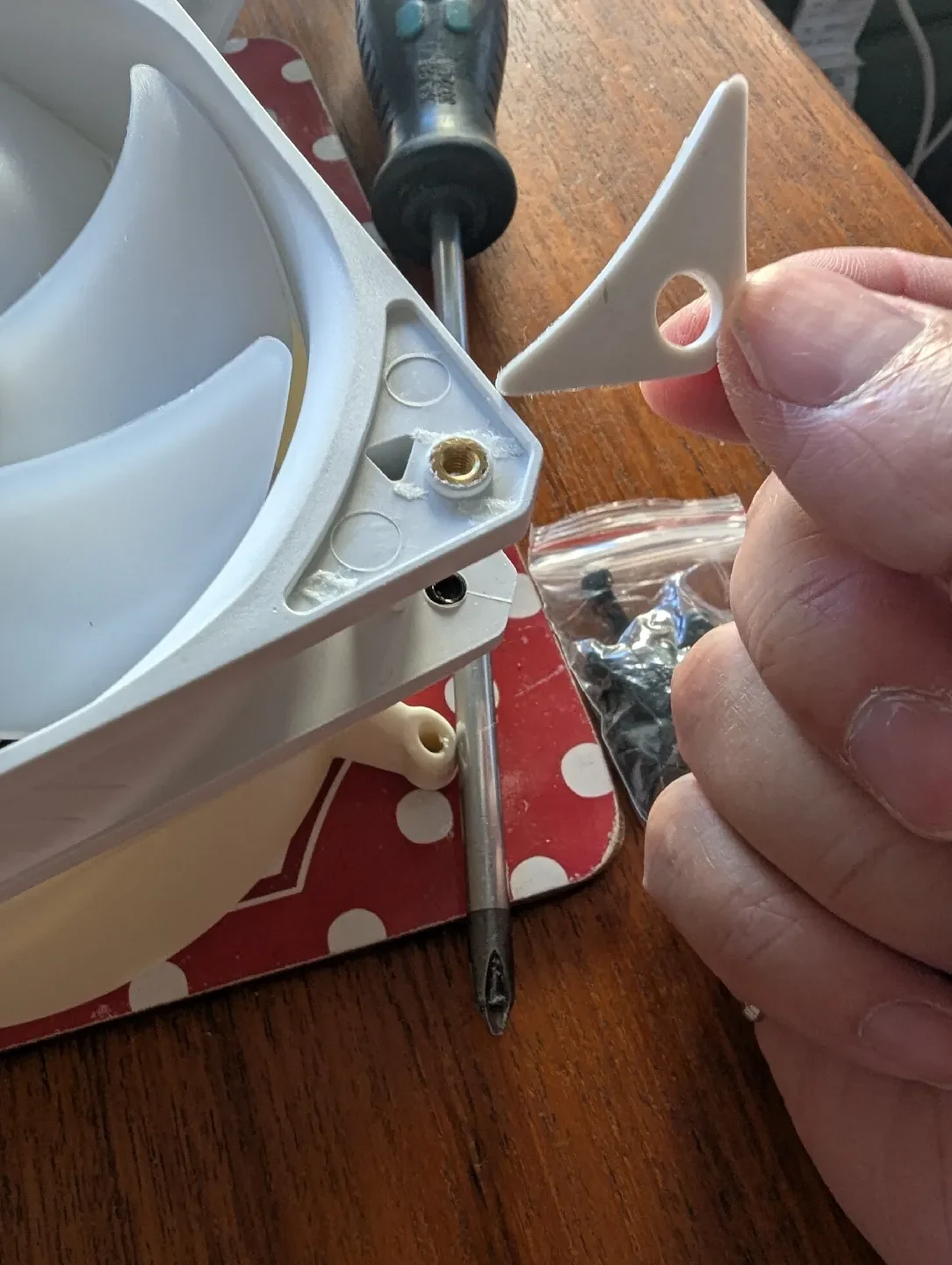

Отверстия диаметром 4 мм для винтов M4 или используйте термофиксирующие вставки M3.
Для создания лучшего уплотнения используется уплотнитель или пена, не забудьте учесть это при расчете высоты стойки.
Столбы могут быть напечатаны с низкой заливкой и прямолинейными, но вам нужны 3-4 стены.
горизонтальные куски скрипели при прямолинейных, сетка лучше
В моей сборке добавлены ноги (это произошло потому, что я испортил базовое расстояние.

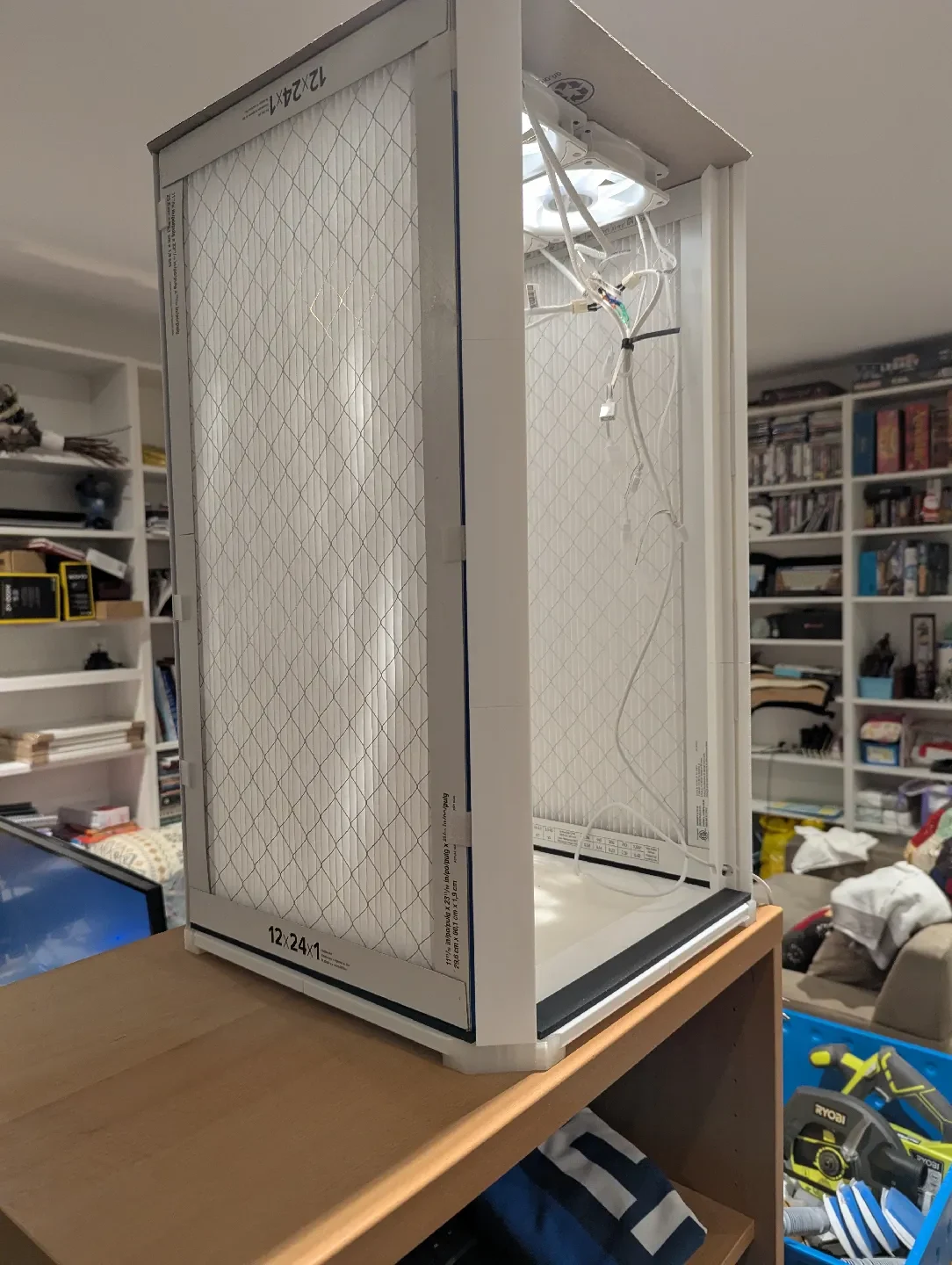

Моя сборка

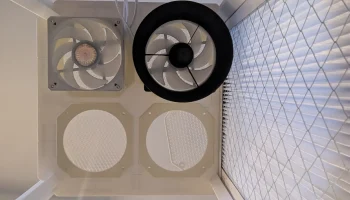

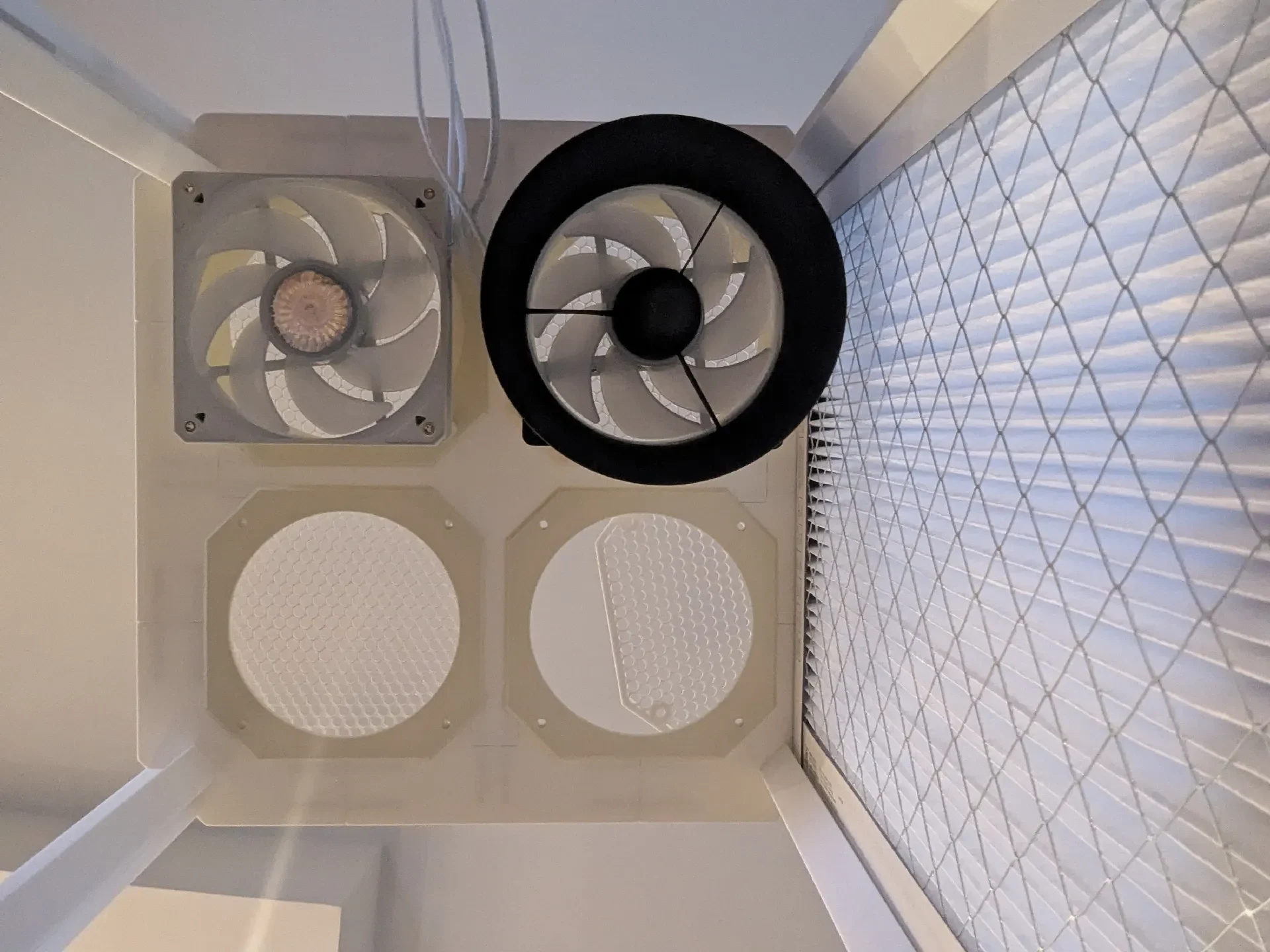

4x 120-мм вентилятора Cooler Master Sickleflow PWM ARGB (подключены параллельно (2 провода, 12 В)
4х Фильтрет 3М Мерв 13 12х24х1
Блок питания 12В от старого роутера

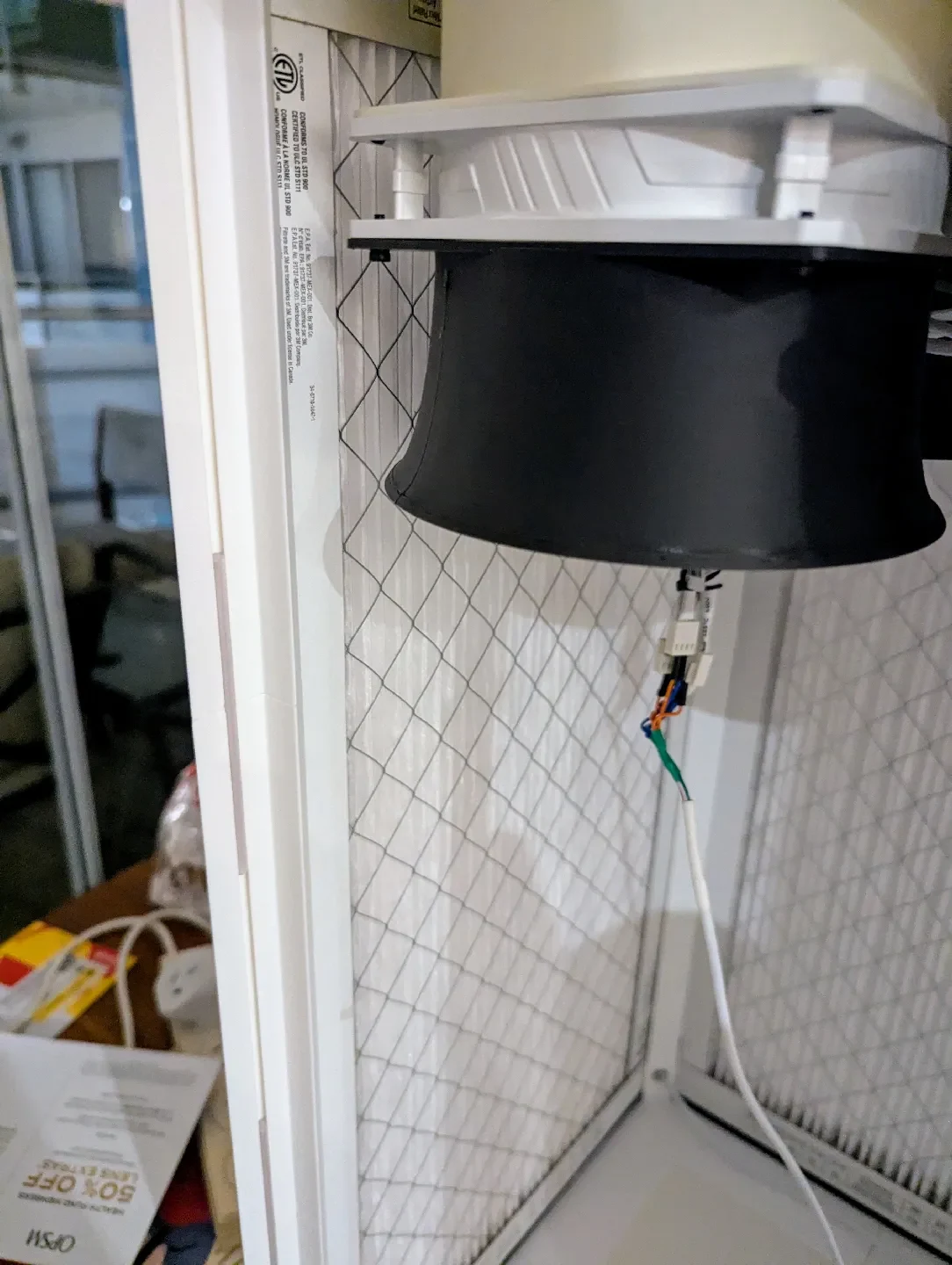

Воздуховод на стороне выхлопа
Velocity Stack на впуске (требуется дальнейшее тестирование)
Более поздние обновления
USB Power Delivery: подает напряжение 12 В от источника питания с поддержкой PD.
Используйте ШИМ для регулировки скорости вентилятора.
Wi-Fi включ��н
датчик качества воздуха
RGB для обозначения качества воздуха
Пылевой предварительный фильтр
Цели дизайна
Экономичный
Для печати на Ender 3
Быстрая смена фильтров
Прочный

Позже предоставлю советы и более подробные инструкции.
