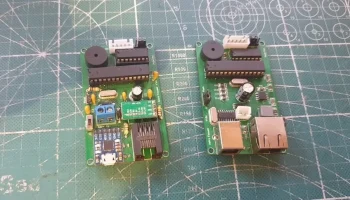

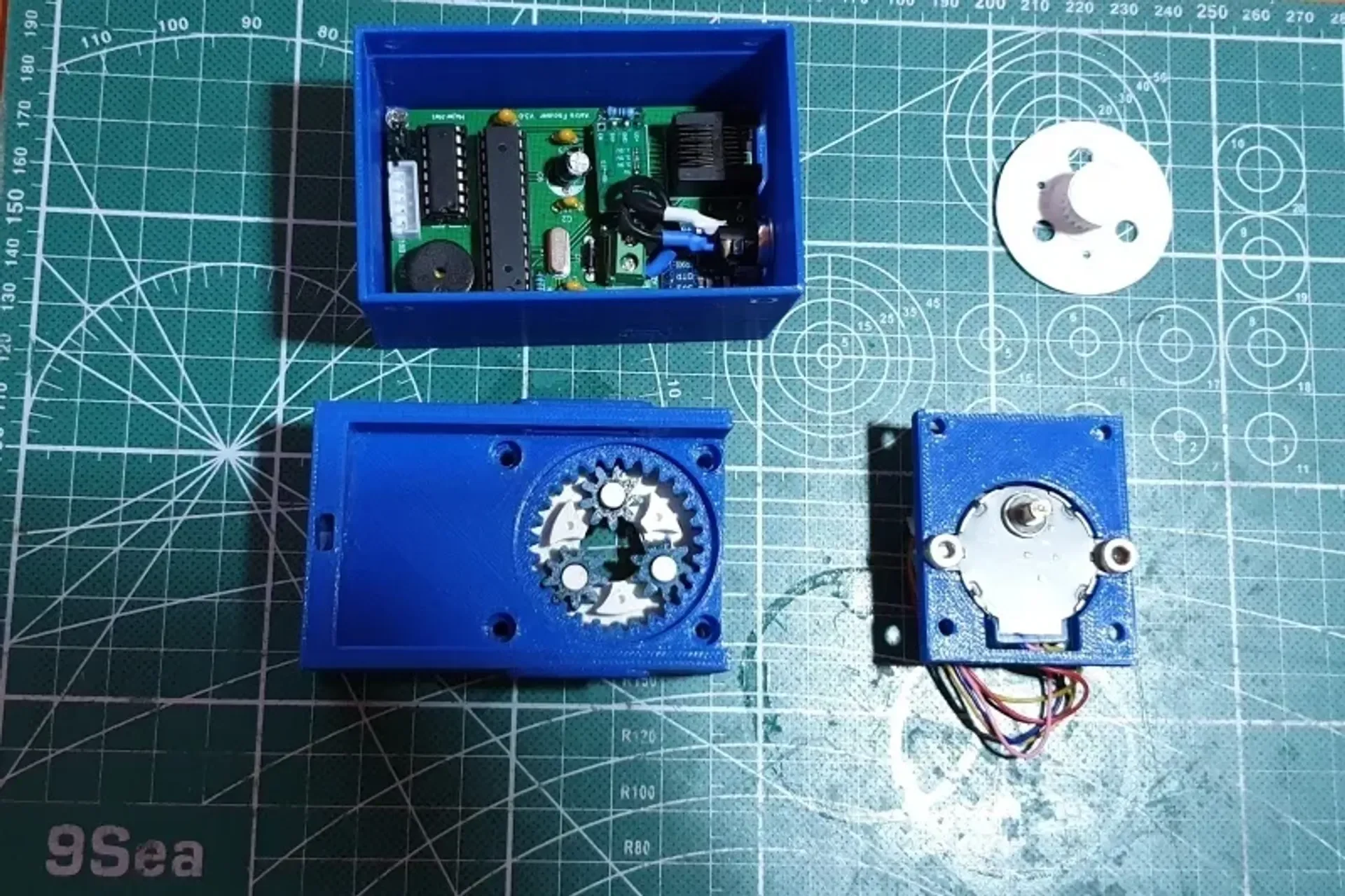

Астрофокусер (совместим с myFocuser Pro2 DIY)........

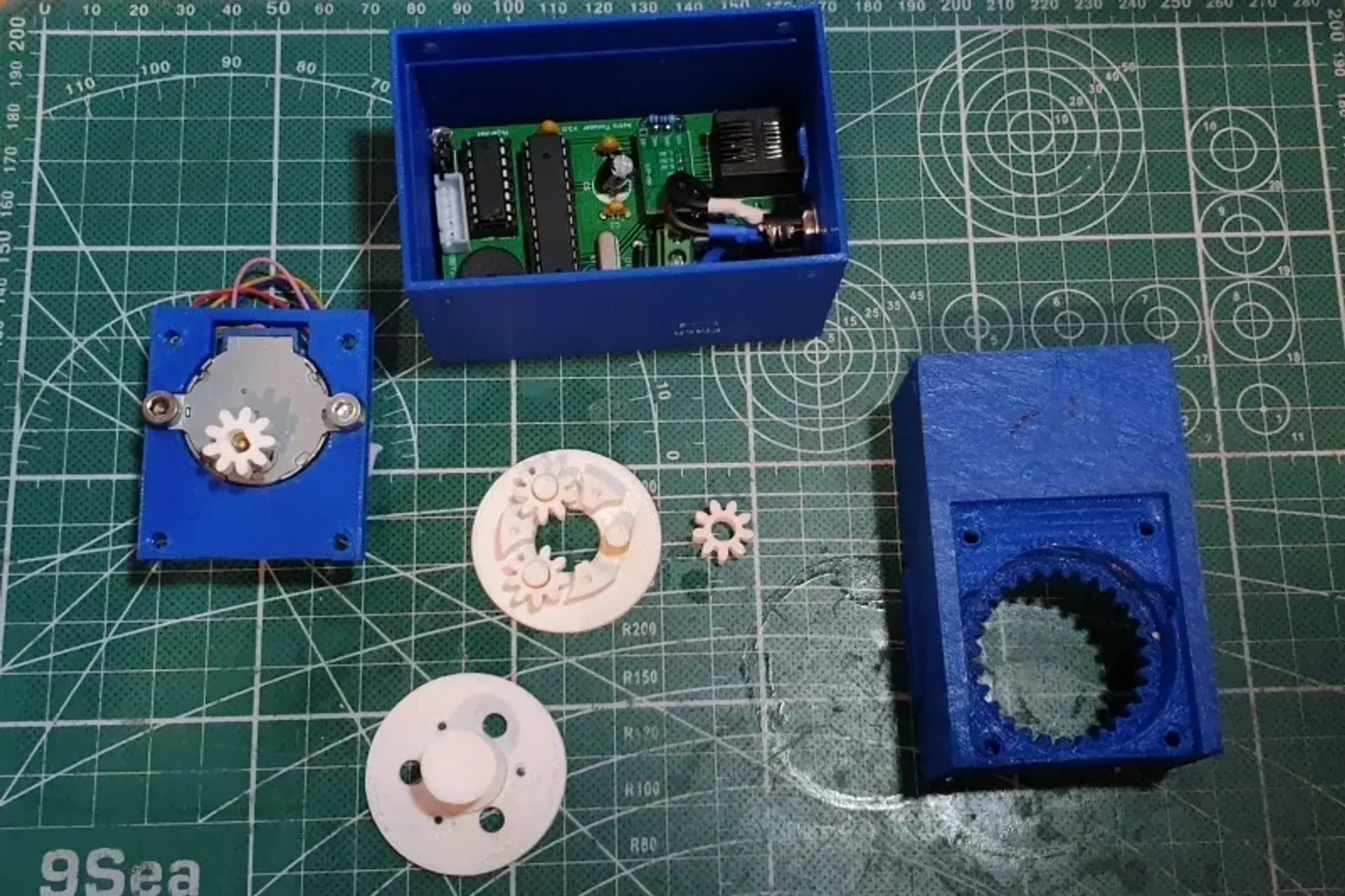

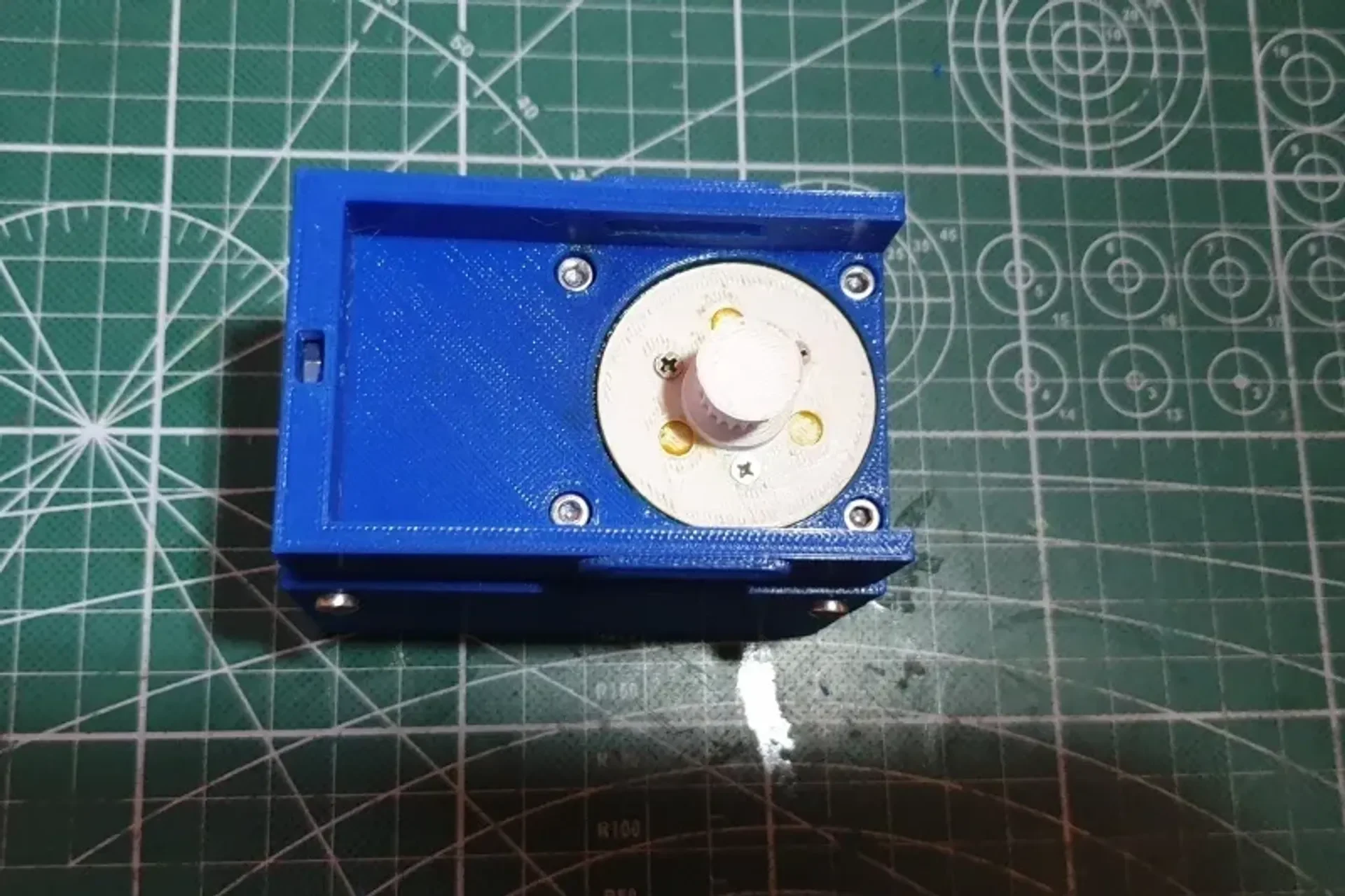

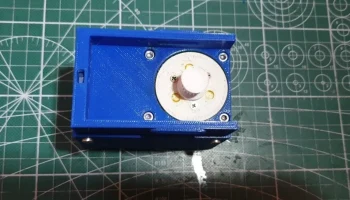

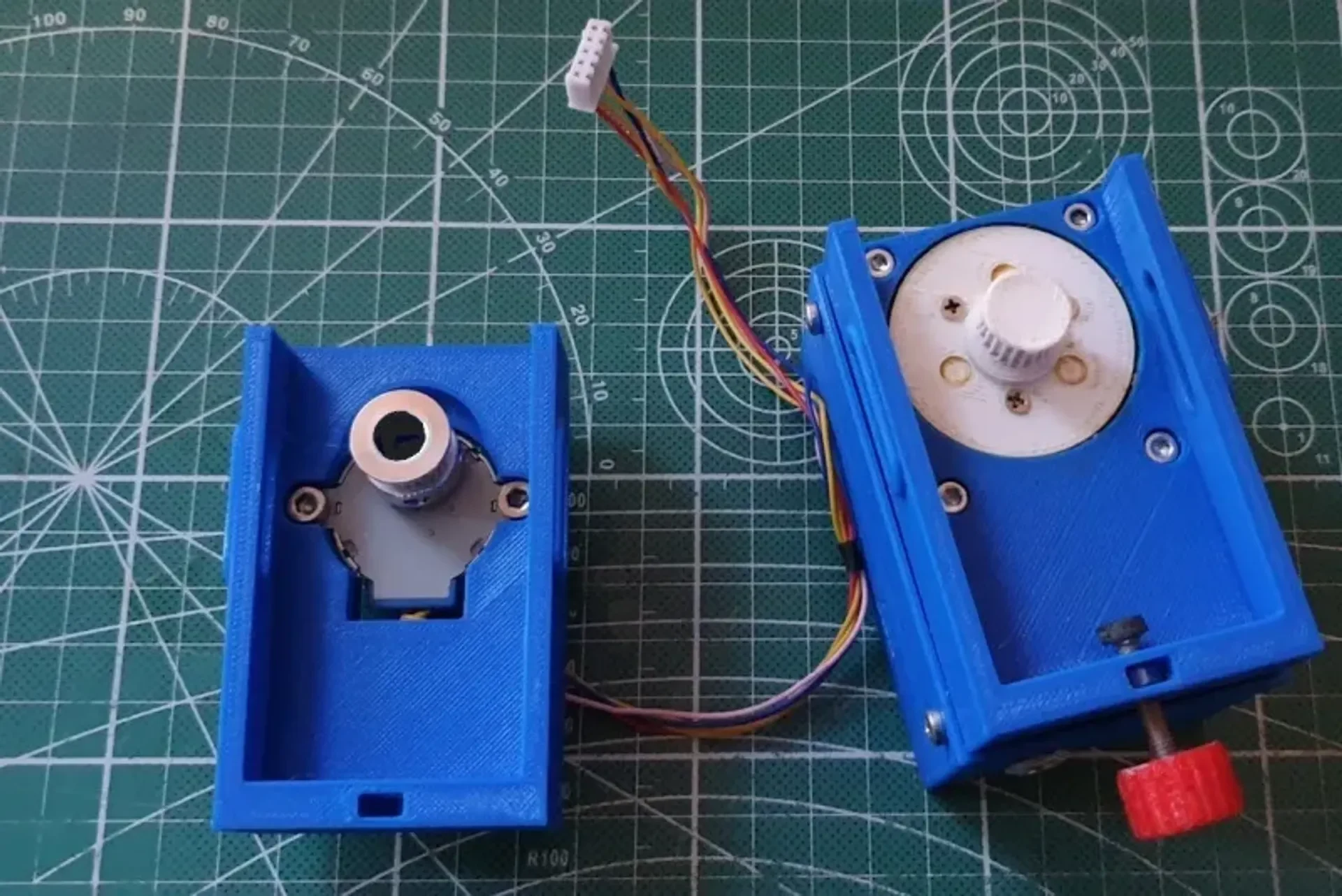

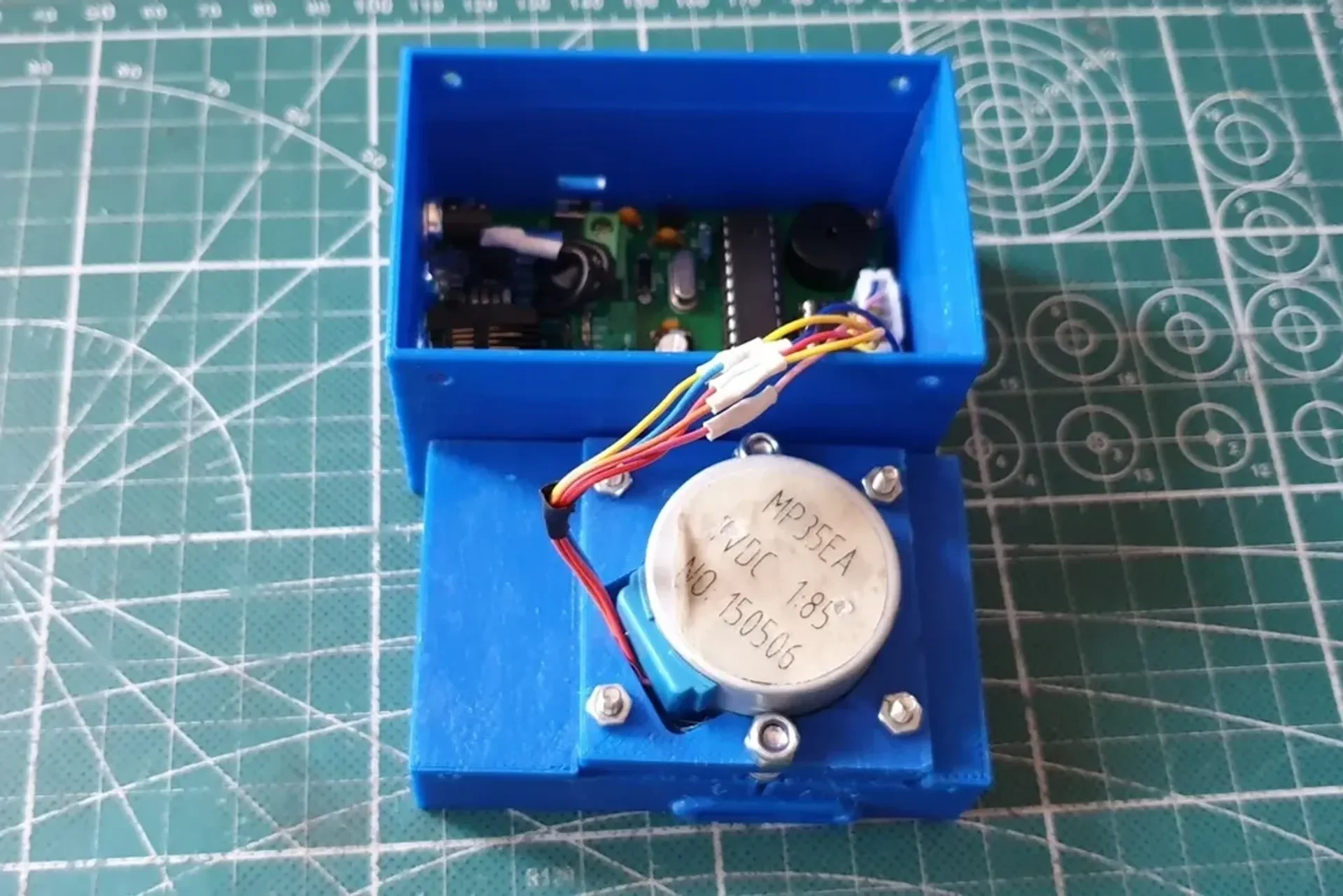

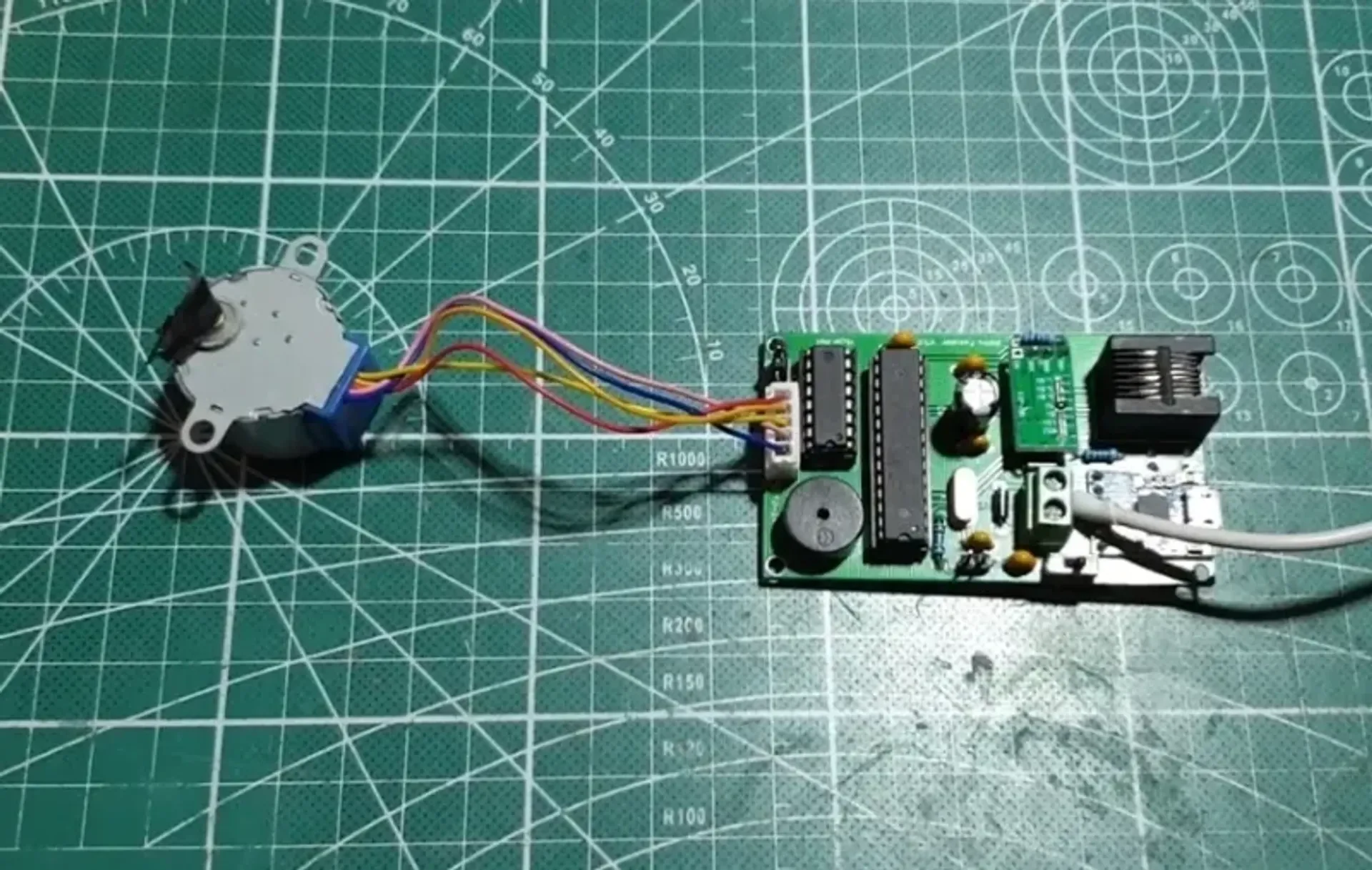

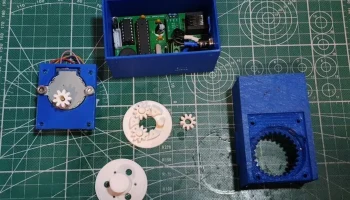

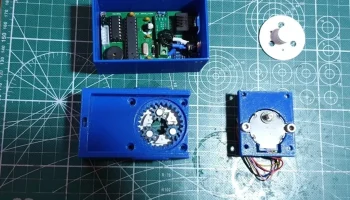

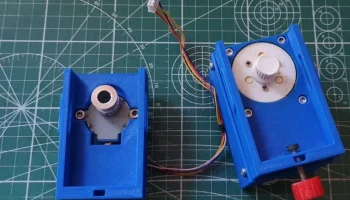

Астрофокусер с малым шаговым двигателем 28BYJ-48 или MP35EA

Фокусер совместим с моим держателем ЭДП: (в качестве замены ЭДП ZWO)

СКТ
Ньютон
Самьянг 135 мм ЭД
TS 76EDPH (Шарпстар)

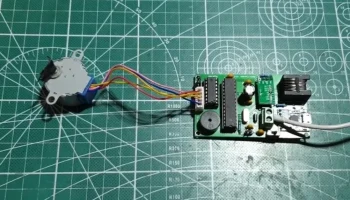

Схема подключения и плата 1.0 на EasyEDA

Схема подключения smdPCB на EasyEDA

Схема подклю��ения FHC на EasyEDA

Демо-видео

Моя прошивка находится на базе Github на основе драйвера OnFocus от проекта Говарда Даттона.

Драйвер OnFocus ASCOM здесь, также доступен драйвер для INDI Ekos (StellarMater или Astroberry).

Альтернативная прошивка:

Можно использовать популярную альтернативную прошивку Arduino ASCOM Focuser Pro2 DIY от проекта Роберта Брауна.

Скачать текущую прошивку myFP2_ULN2003_xxx.zip
Измените эти файлы:

— myBoards.h- ---

#define IN1ULN 13 // 4 #define IN2ULN 12 // 5 #define IN3ULN 11 // 6 #define IN4ULN 10 // 7

— myDefines.h ---

#define INLED 9 // A1 // светодиоды входа и выхода #define OUTLED 9 // A2 #define BUZZERPIN 4 // A3 // зуммер #define BTRX A5 // 11 // (дополнительно для BT) // адаптер Bluetooth HC05 #define BTTX A4 // 10 // (дополнительно для BT) #define TEMPPIN 2 // 2 // датчик температуры на контакте 2, используйте подтягивание 4,7 тыс.

#define ENCODERSWPIN 3 // 11 // переключатель поворотного энкодера на контакте 11 #define ROTENCPIN9 6 // 9 // поворотный энкодер подключен к контактам 9 и 10 #define ROTENCPIN10 5 // 10

— focuserconfig.h ---

#define DRVBRD ULN2003 #define BUZZER 1 // Звуковой сигнал #define INOUTLEDS 1 // Светодиодный индикатор #define ROTARYENCODER 1 #define BLUETOOTH 1 // Опционально для BT на дополнительном порту #define TEMPERATUREPROBE 1 // Опционально для датчика температуры на дополнительном порту

....

#if определено(ROTARYENCODER) //#if определено(BLUETOOTH) //#halt // ОШИБКА: вы не можете использовать поворотный кодер и Bluetooth одновременно //#endif

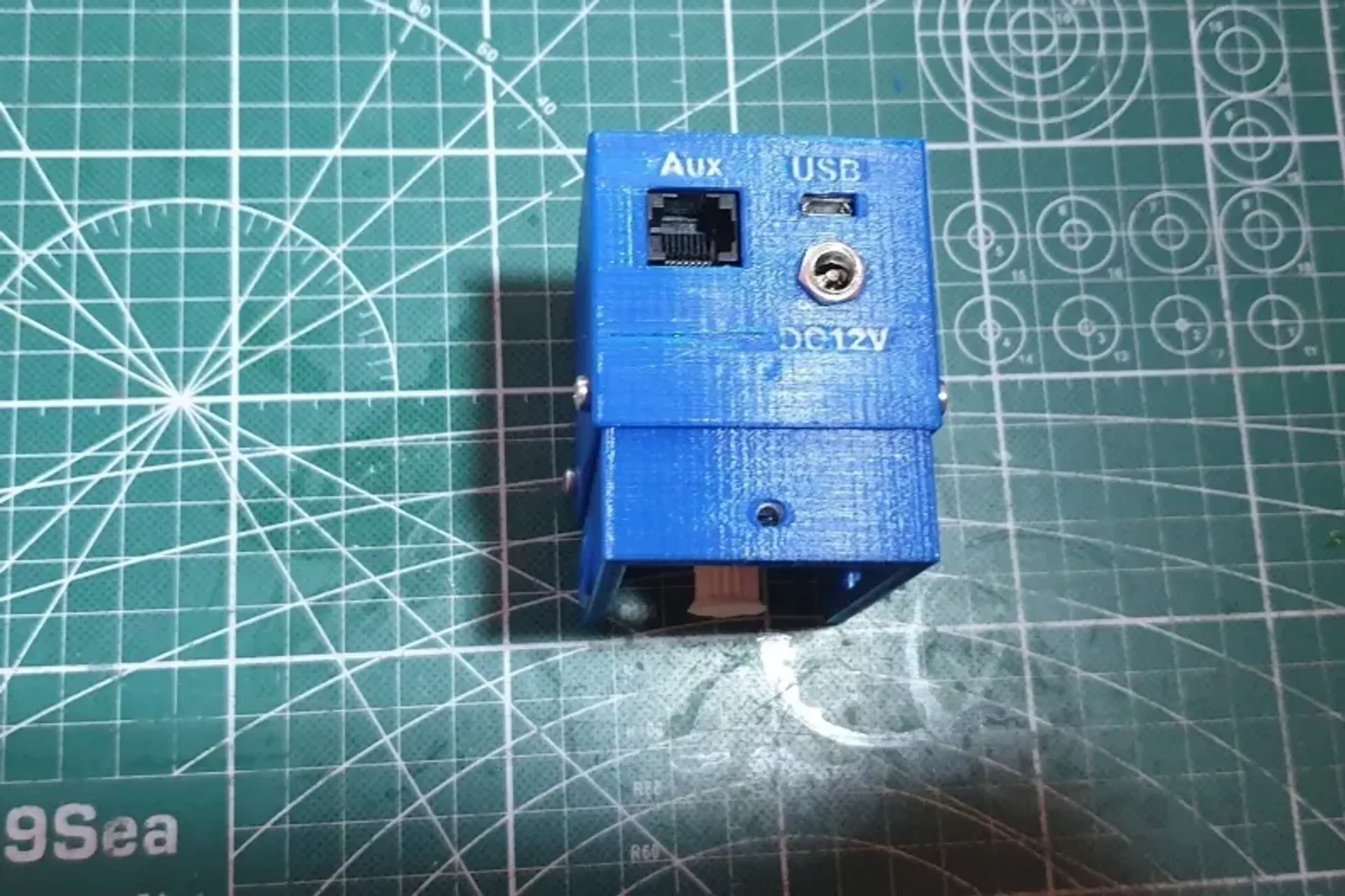

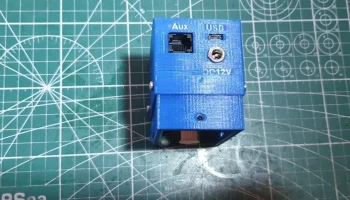

Схема контактов AUX RJ45 для Focuser Pro2 своими руками

1 — D6 РОТЕНКПИН9

2 — D5 РОТЕНКПИН10

3 — ЭНКОДЕРЫ D3 DS18B20WPIN

4 — D2 DS18B20 OneWire (оранжевый) — температура

5 — GND и DS18B20 GND (черный) — температура

6 — VCC Для FHC J1 установите напряжение 5 В (smdPCB) или исправьте печатную плату 1.0, см. прикрепленное изображение.

7- А4 БТТХ

8- А5 БТРХ

ОБНОВЛЕНИЕ

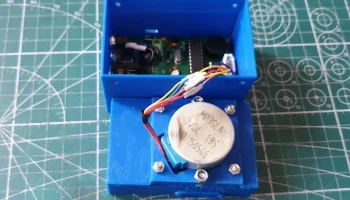

10.01.2020 Добавлена поддержка двигателя MP35EA.

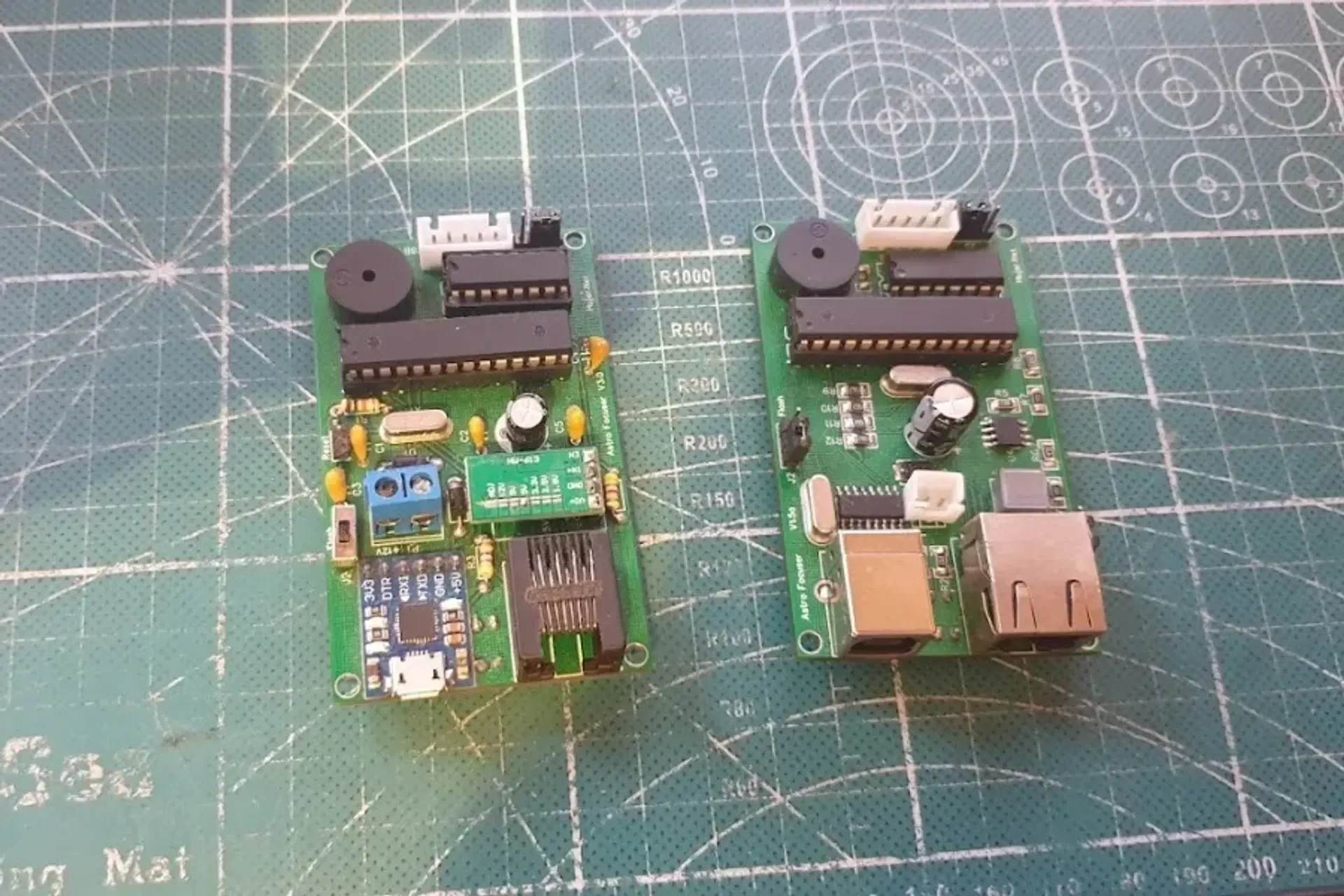

21.11.2021 Добавить версию smdPCB
27.11.2021 Добавлена поддержка Arduino ASCOM Focuser Pro2 DIY

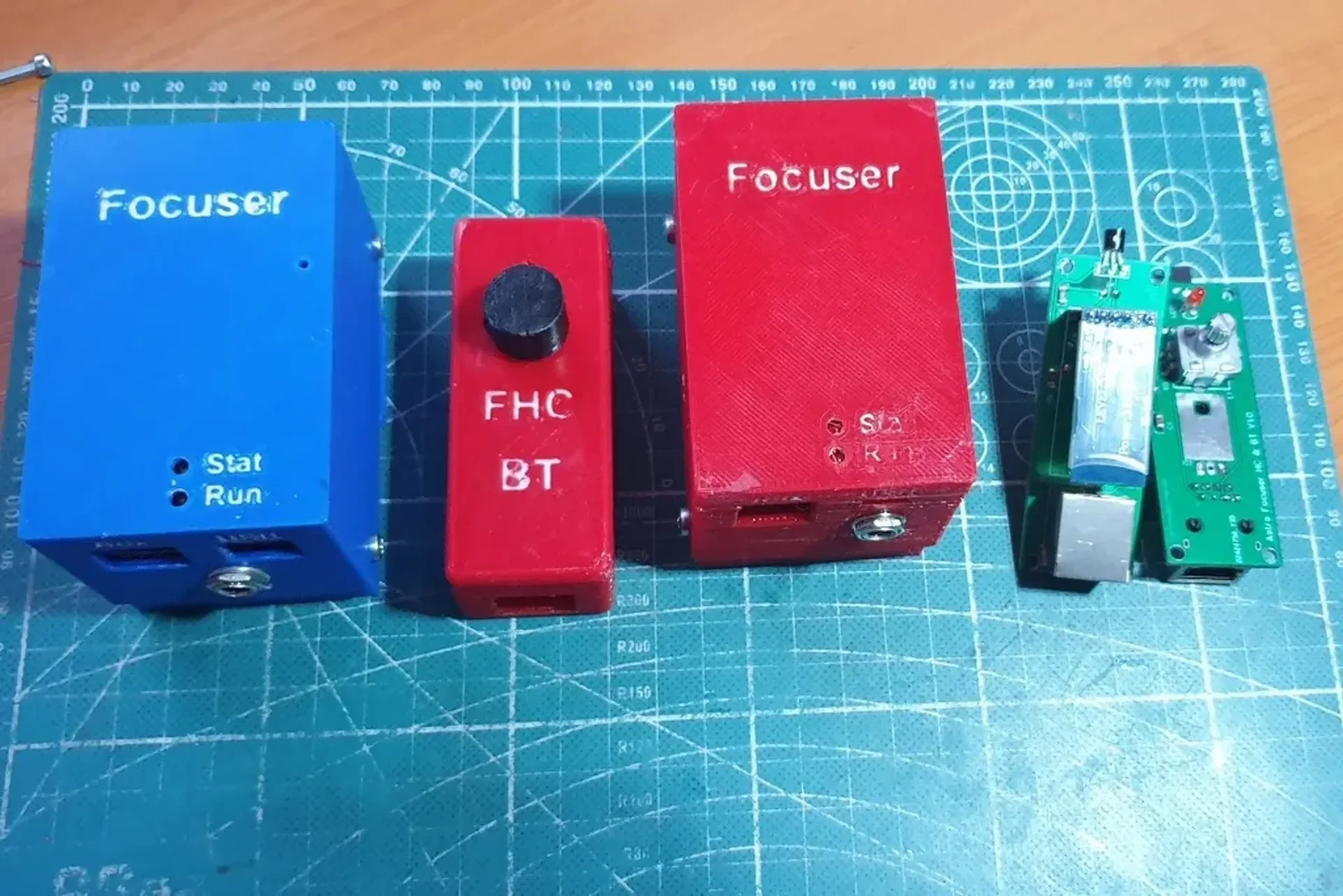

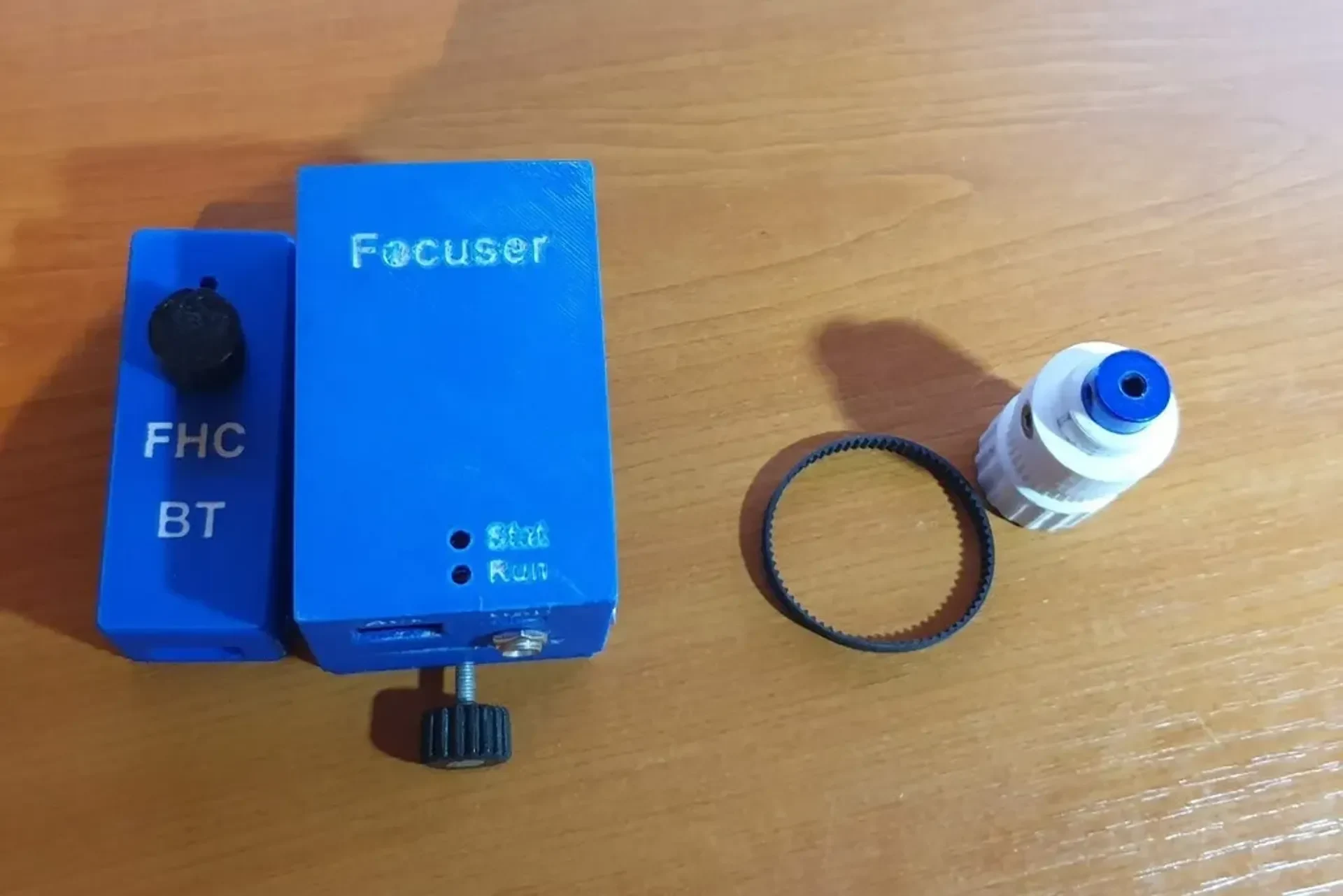

08.04.2022 Добавить ФХК
