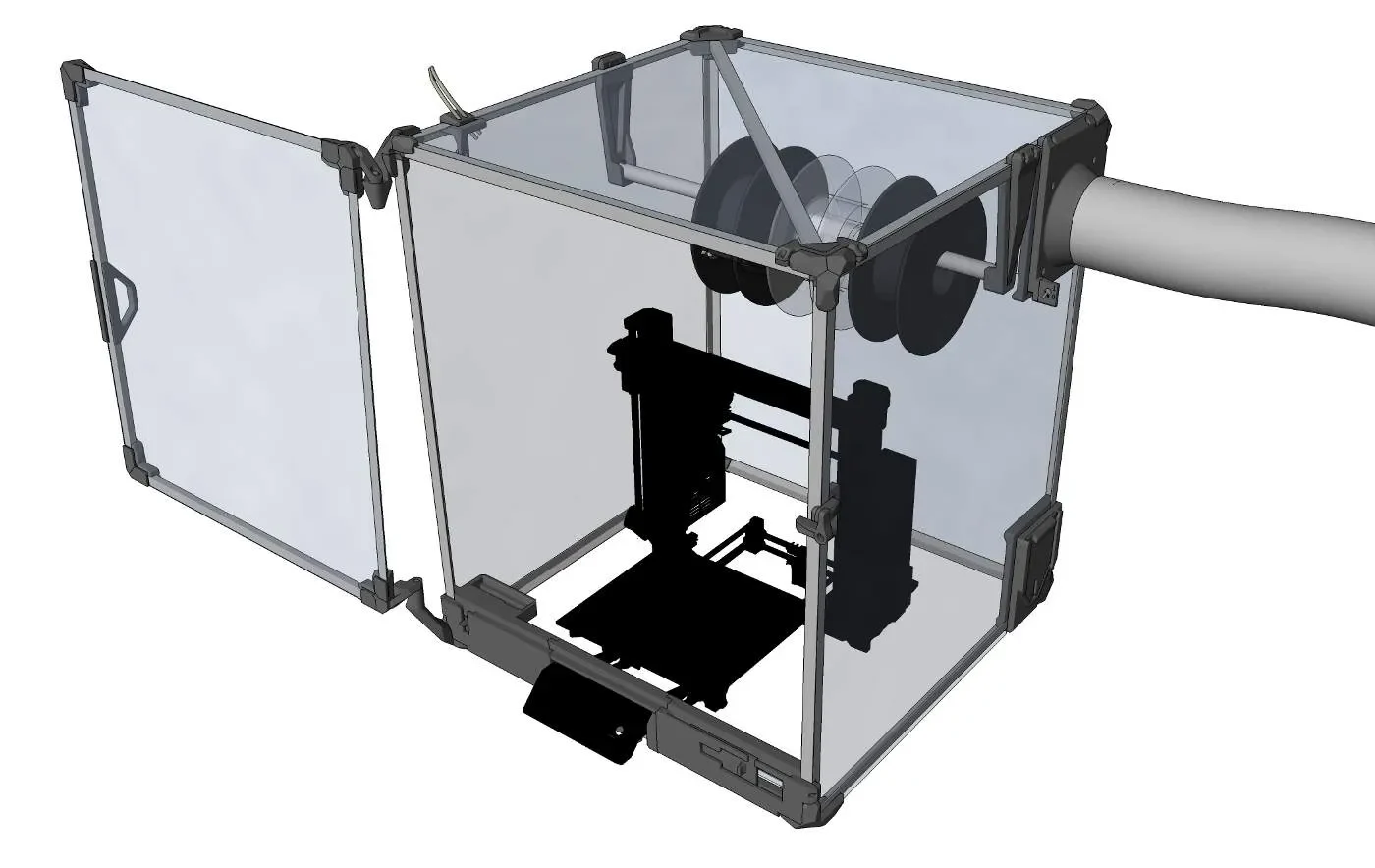

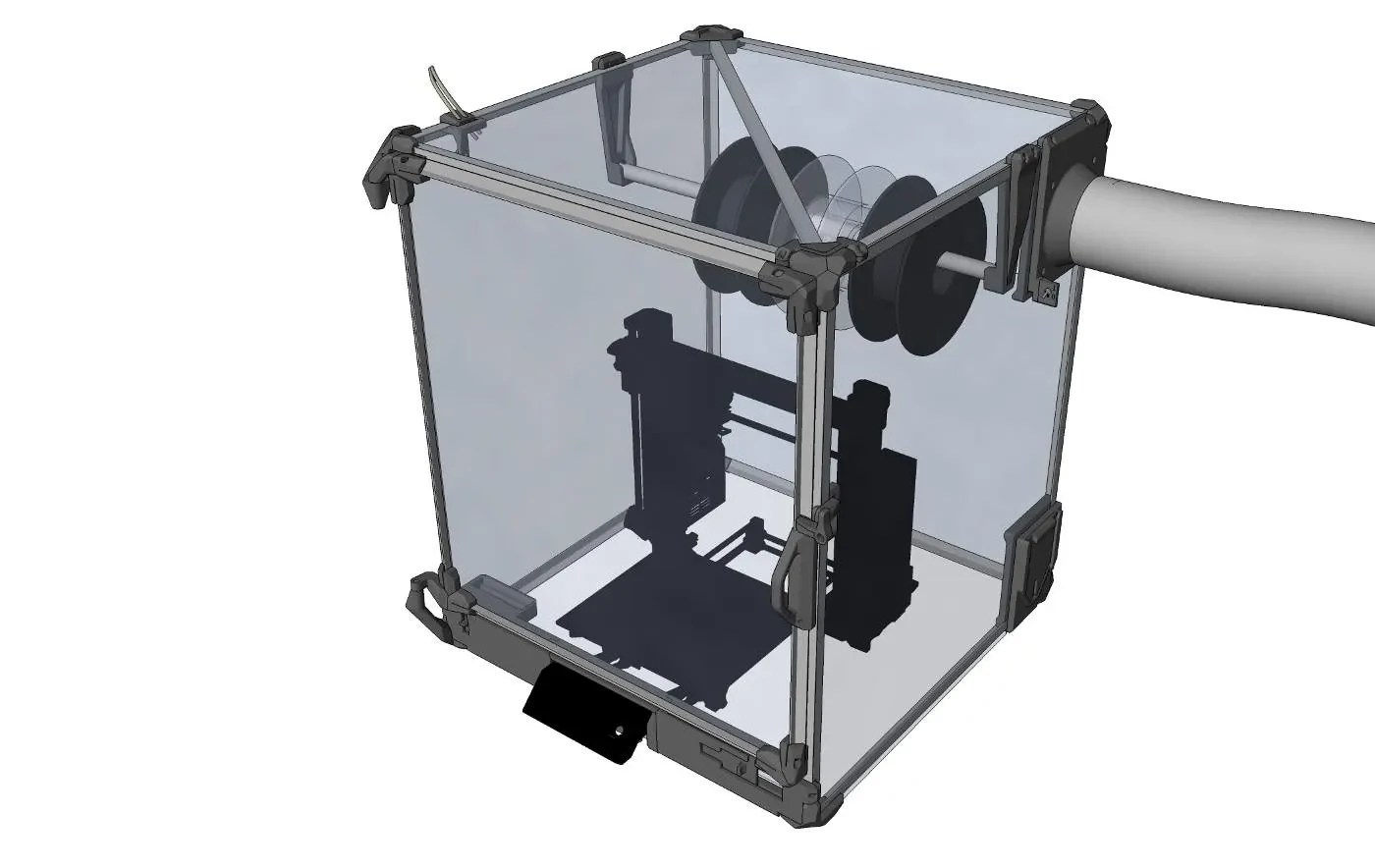

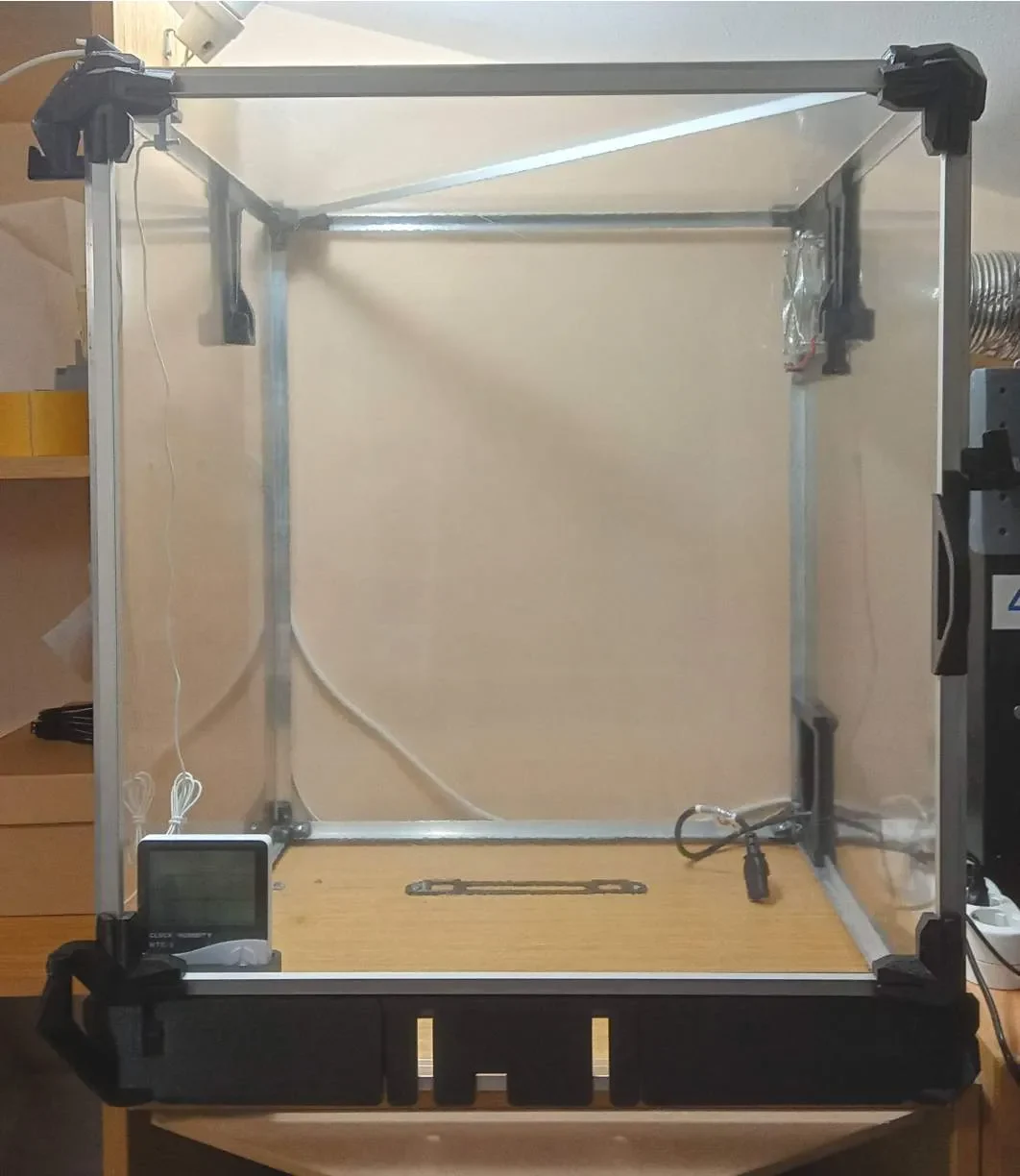

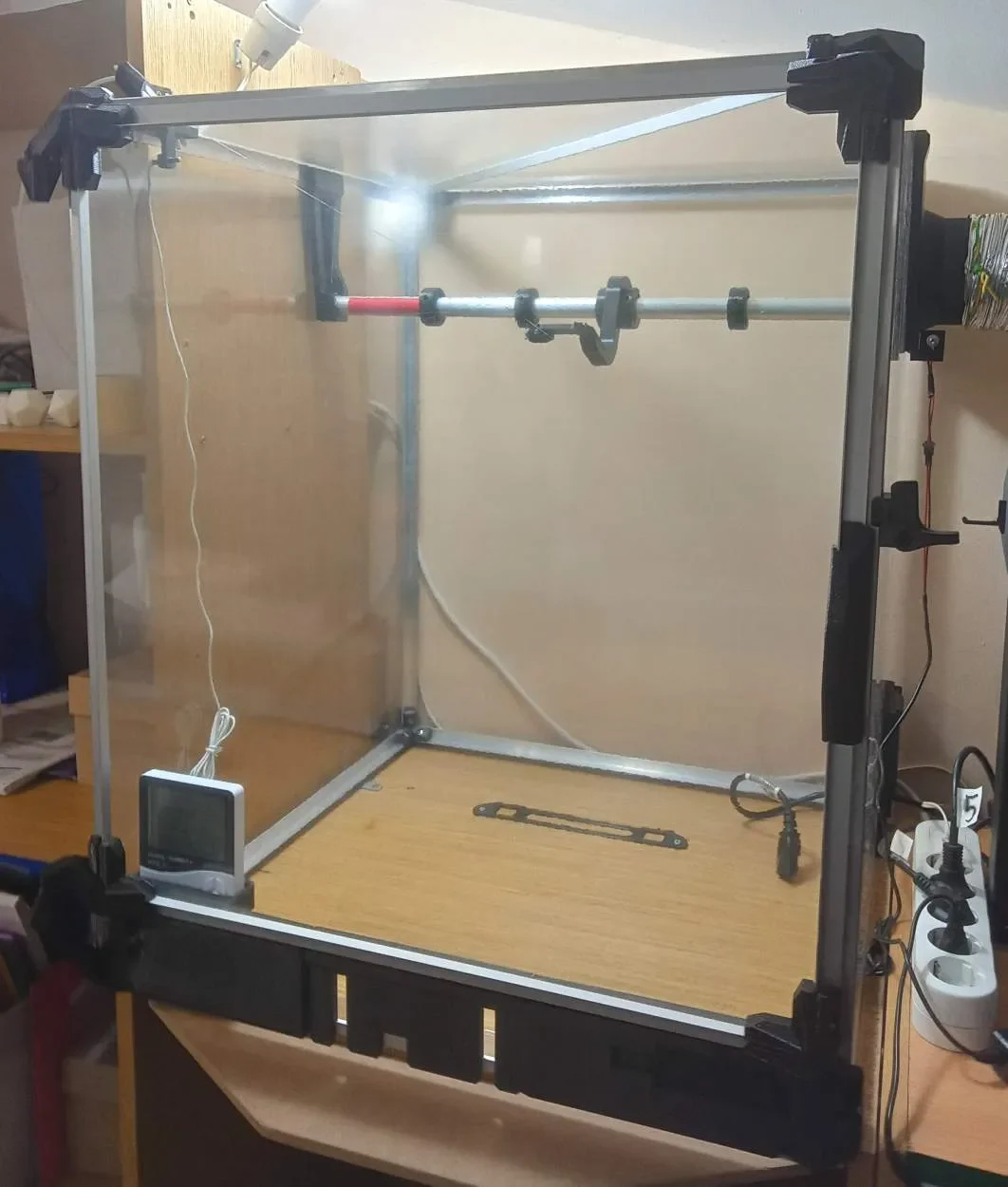

Корпус для Prusa i3 или аналогичных принтеров своими рука..

Основная цель этого корпуса — вентиляция токсичных паров от материалов, отличных от PLA, и он не оптимизирован специально для повышения температуры окружающей среды (внутри довольно большой объем воздуха, поэтому трудно достичь высоких температур с помощью пассивного обогрева с кровати), хотя это помогает предотвратить резкие изменения температуры воздуха. Это означает, что принтеру не потребуется какой-либо специальной подготовки для использования в корпусе (например, перепечатка деталей термостойким материалом, перемещение блока питания и т. д.). Чтобы оптимизировать работу с более высокой температурой окружающей среды, корпус необходимо сделать ниже (с размещением катушки с нитью где-то снаружи) и, возможно, внести некоторые другие изменения (например, улучшить изоляцию).

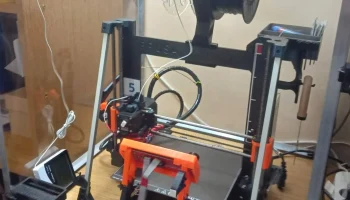

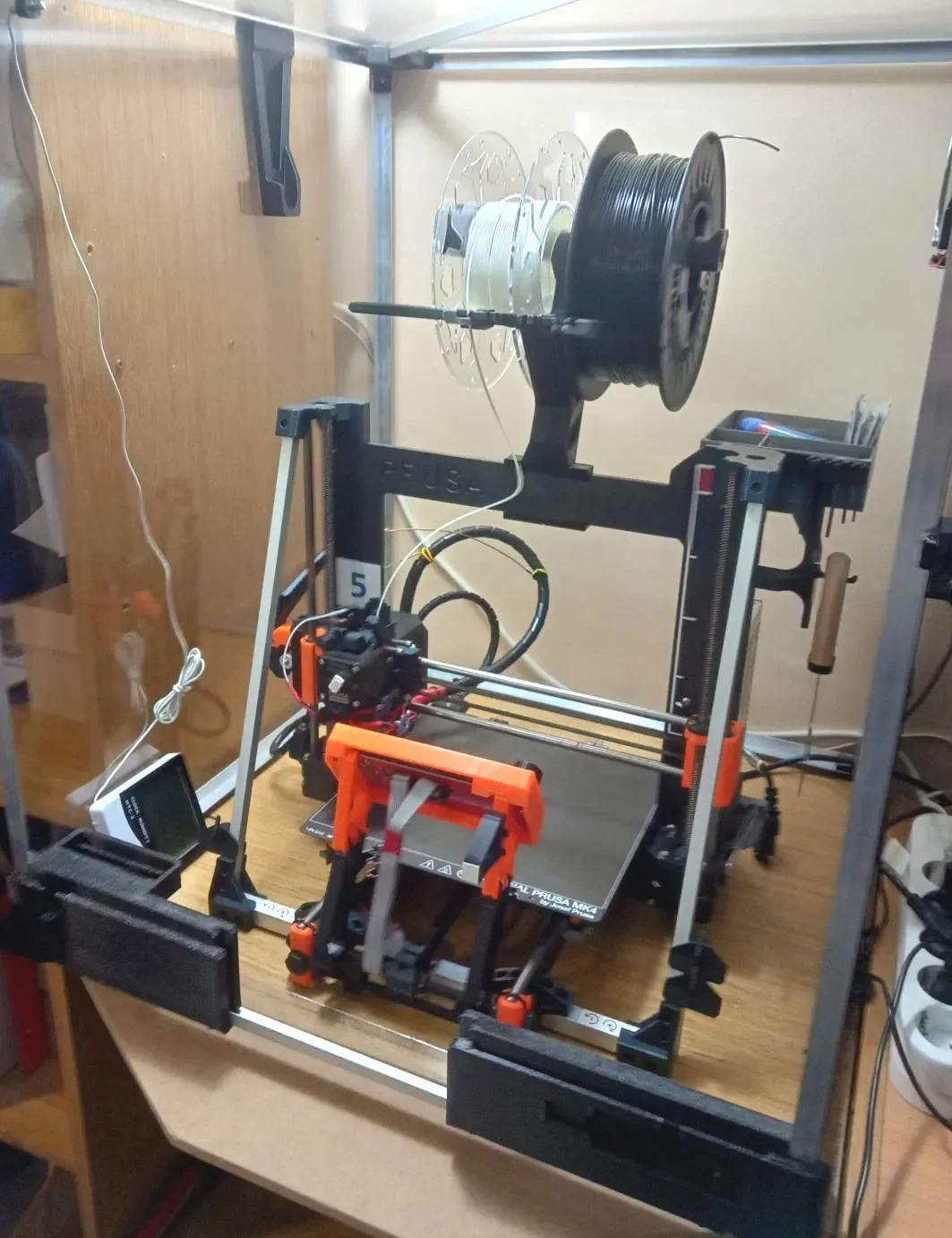

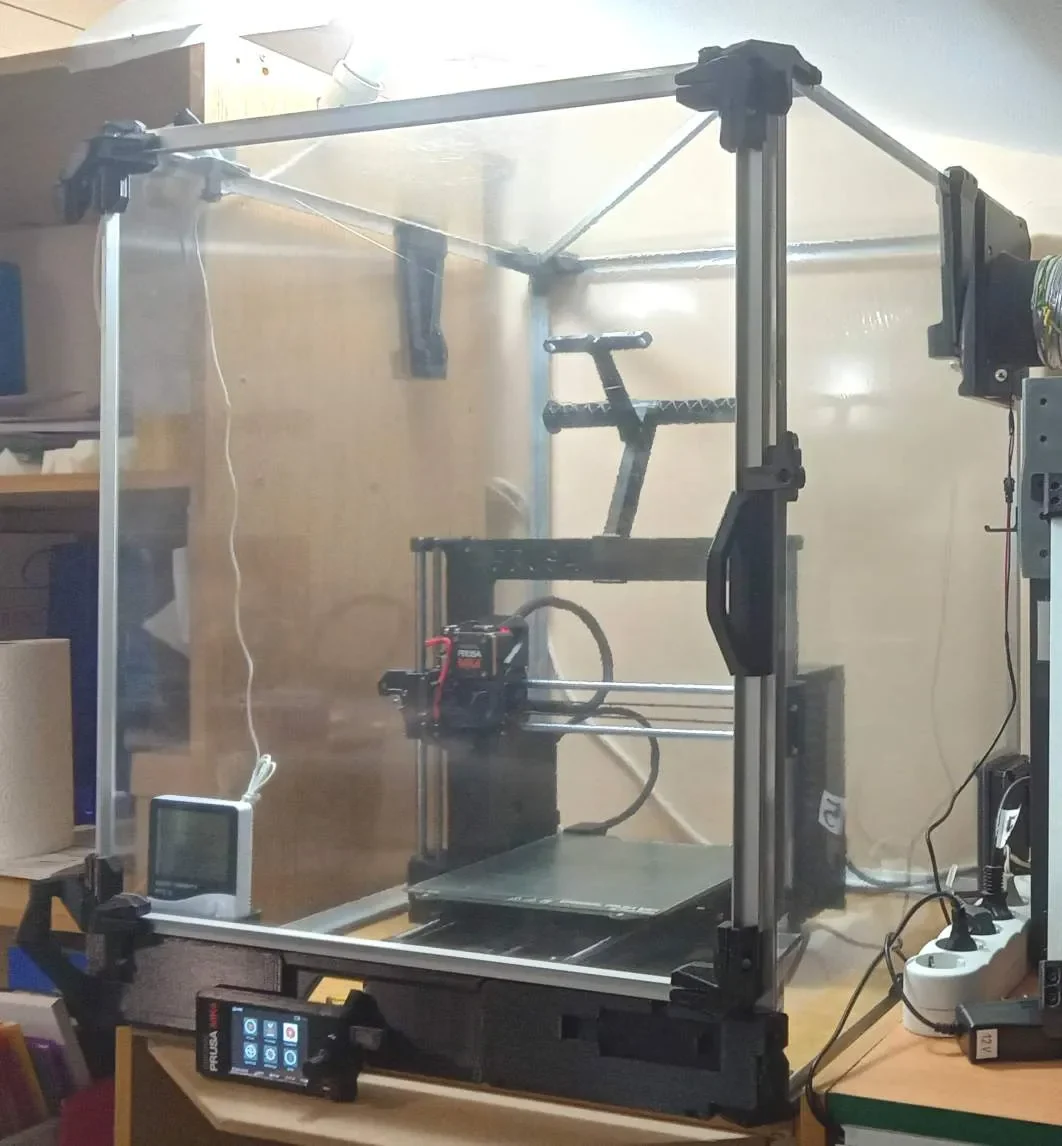

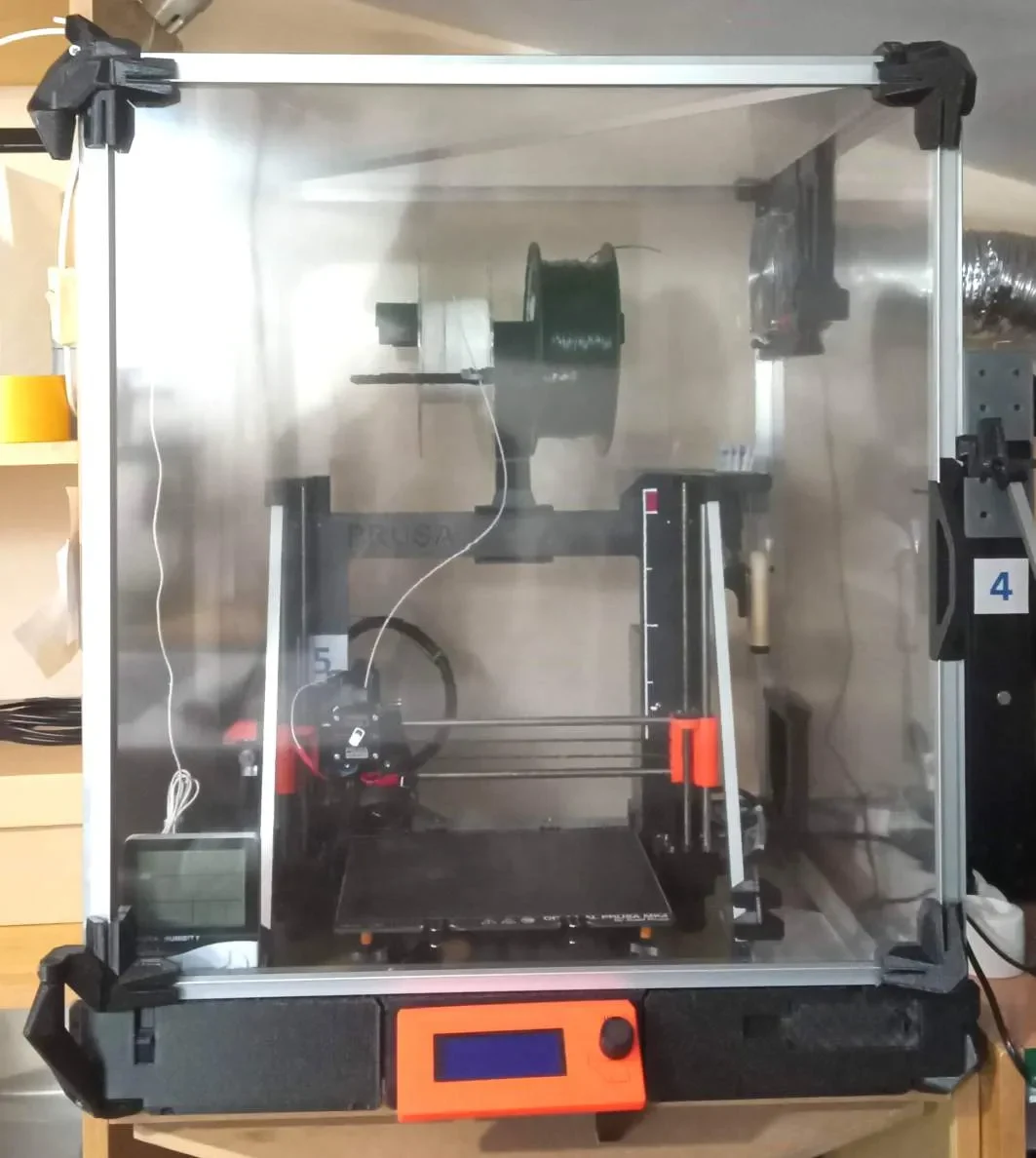

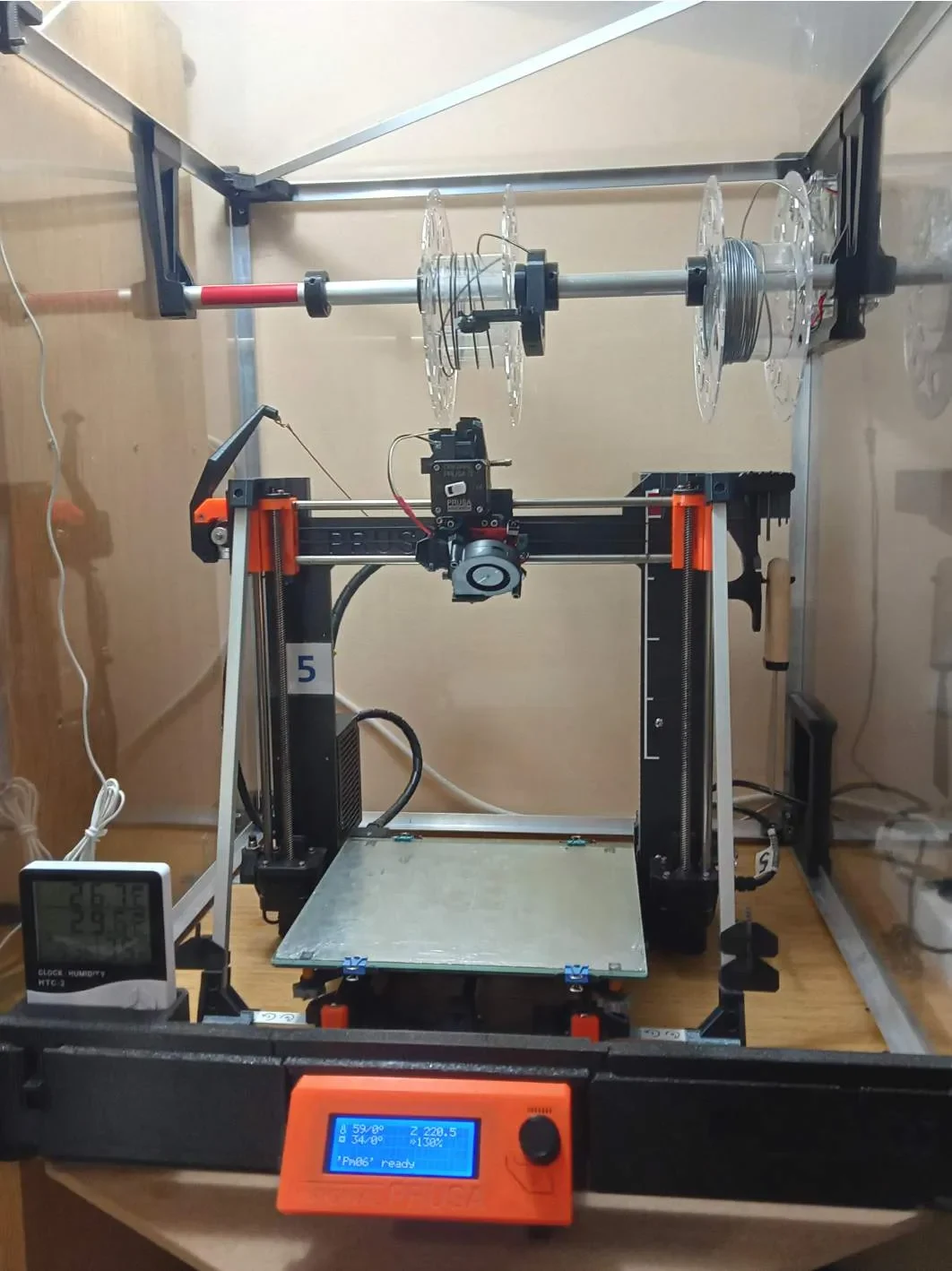

Корпус предназначен для Prusa MK2, но может использоваться для MK3 и MK4 и любого другого аналогичного принтера. В любом случае ЖК-экран необходимо отсоединить и разместить за пределами корпуса. Отверстие на передней панели в первую очередь предназначено для Prusa MK2, но я сделал вариант и для MK4 (для ЖК-экрана «Версия A», так как он у меня есть), см. шаг 7b ниже.

Вентилятор я разместил на корпусе, так как мне было проще (см. шаг 6 ниже), но такое положение не оптимальное — лучше бы вентилятор поставил на окно (на другом конце вентиляции).

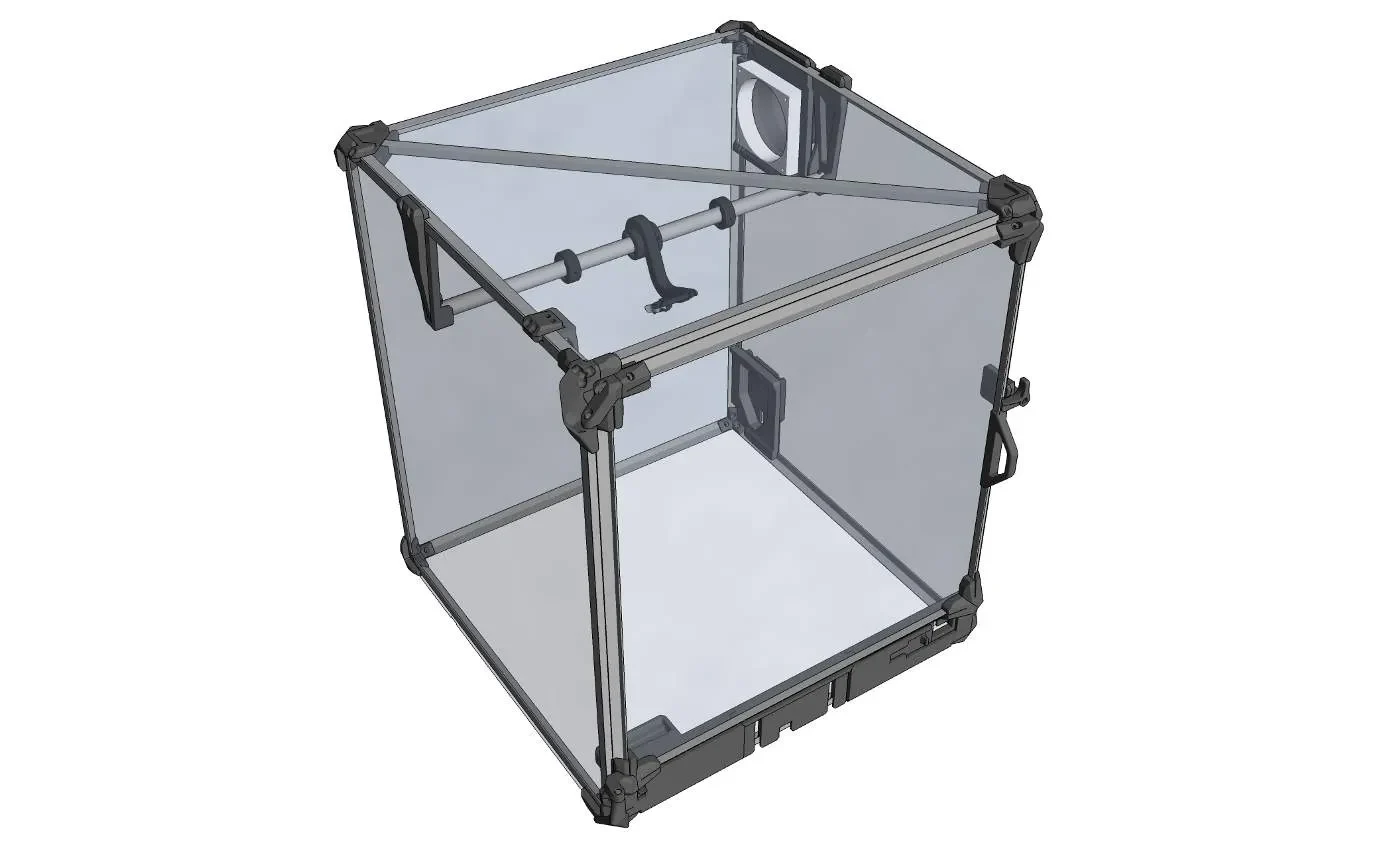

Предоставленные размеры корпуса адаптированы для моей установки и могут быть изменены по желанию. Просто обязательно отрегулируйте все размеры соответствующим образом (основная рама, дверь, алюминиевые профили и пластиковые листы). Если вы хотите, чтобы вентилятор находился на другой стороне, просто отразите «держатель вентилятора» в слайсере, но, поскольку верхнюю диагональ на рамке также необходимо перевернуть, отразите также «диагональный разъем». Если вы хотите, чтобы дверь открывалась в другую сторону, отразите «угловую петлю внизу», ��угловую петлю вверху", «дверную петлю внизу», «дверную петлю вверху», «замок» и «дверную ручку». Кроме того, вам необходимо будет адаптировать форму пластиковых листов в соответствии с вашей конфигурацией креплений на раме.

Требуемый материал

M3x8 23шт (в большинстве случаев вместо него можно использовать M3x6)
M3x12 4 шт.
M3x10 (для дополнительной направляющей нити)
Шестигранная гайка M3 (для дополнительной направляющей нити)

M4x10 30шт.
М4х16
M4x35 4 шт.
M4x30-40 2шт (для дверных петель рекомендуется использовать две разные длины)
Шестигранная гайка М4 38 шт.

Винт M4x8 6 шт. (для дополнительного держателя катушки и направляющей нити, а также для дверной ручки, если необходимо)
Квадратная гайка M4 5 шт (для дополнительного держателя катушки и направляющей нити)

Шуруп по дереву M4x10-12 с плоской головкой 10 шт.

Алюминиевый профиль «Г» 15х15мм, толщиной 1,5мм:

535 мм 4 шт.
550мм 3шт.
650мм 4шт.

Алюминиевый профиль «Г» 15х10мм, толщиной 1,5мм:

550 мм
730 мм
520мм 2шт.
560мм 2шт.

Алюминиевая трубка диаметром 20 мм (для дополнительного держателя катушки):

570 мм

Пластиковые листы:

587x572 мм (сверху)
697x572 мм 2 шт. (слева и справа)
697x587 мм (сзади)
576x616 мм (дверь)

двусторонний скотч (или другой клей)

Пена оконная для уплотнителя двери

Вентилятор 120х120мм
Переключатель вентилятора

Вентиляционный шланг Ø10см, длина любая.

Около 1,5 кг пластика для печатных деталей:

«уголок цельный» 5шт.
«угловой одиночный удлиненный»

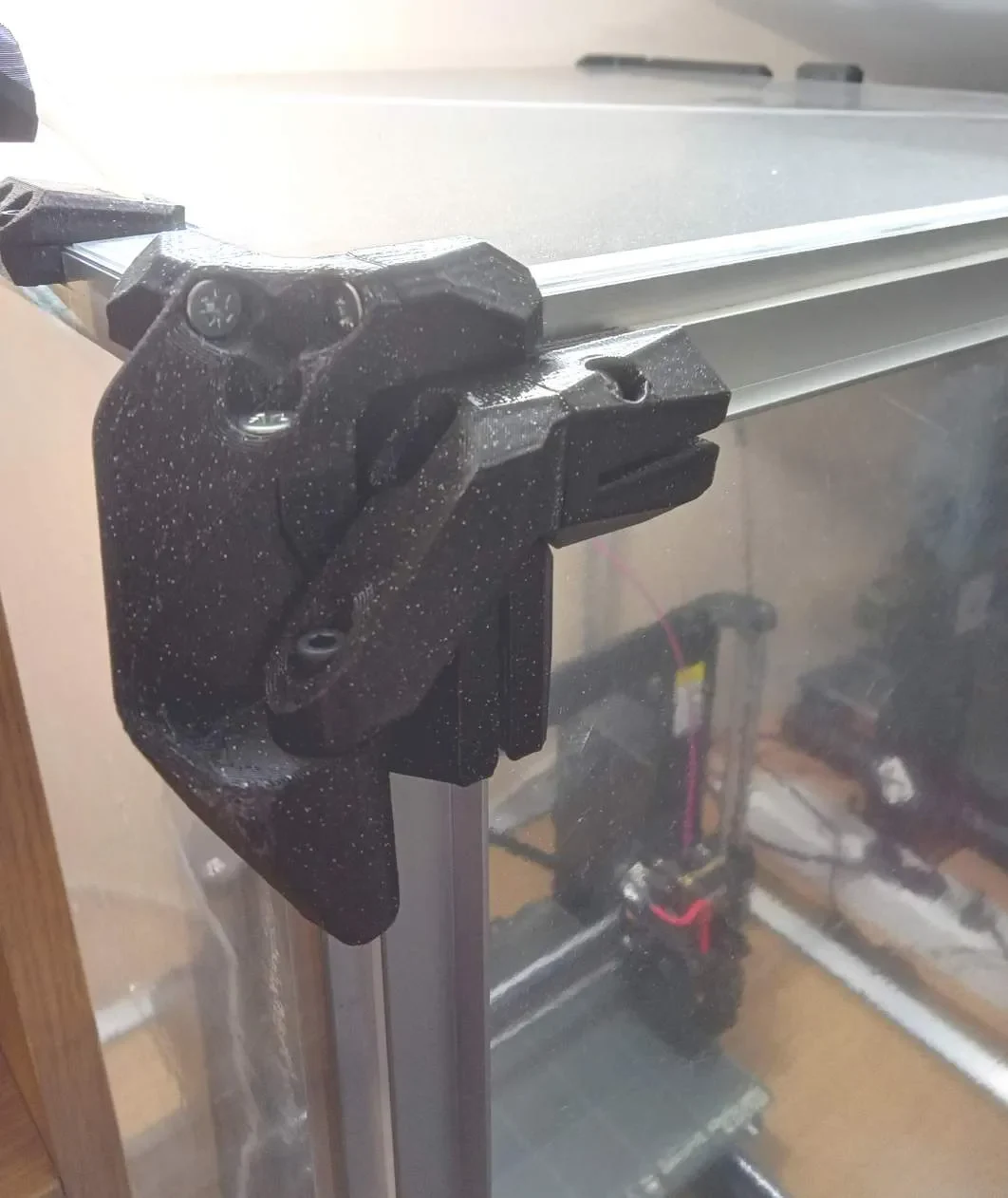

«петля угловая верхняя (составная)»
«петля угловая нижняя (составная)»
«диагональный разъем» 2шт.
«проход нити»
«держатель вентилятора»
«переключатель держателя вентилятора»
«отверстие для кабелей»
«держатель катушки L»
«держатель катушки R»
«Проставка держателя катушки» 2 шт.
«Направляющая нити, часть А»
«Направляющая нити, часть B»
«Направляющая нити, часть C»
«Поворотный фиксатор направляющей нити»
«замок»
«передняя панель справа»
«передняя панель, средняя, для MK2» или «передняя панель, средняя, для MK4»
«передняя панель слева»
«уголок дверной цельный» 2шт.
«петля дверная верхняя (составная)»
«петля дверная нижняя (составная)»
«дверная ручка»
«Удлинитель ЖК-дисплея для МК2» (Л+П) и «Удлинитель ЖК-дисплея для МК2, кабельный зажим» или «Насадка для ЖК-дисплея для МК4»

Рекомендуется печатать из PETG, по крайней мере, по углам, поскольку PETG имеет лучшую адгезию слоя, чем PLA.
