Ламинатор своими руками

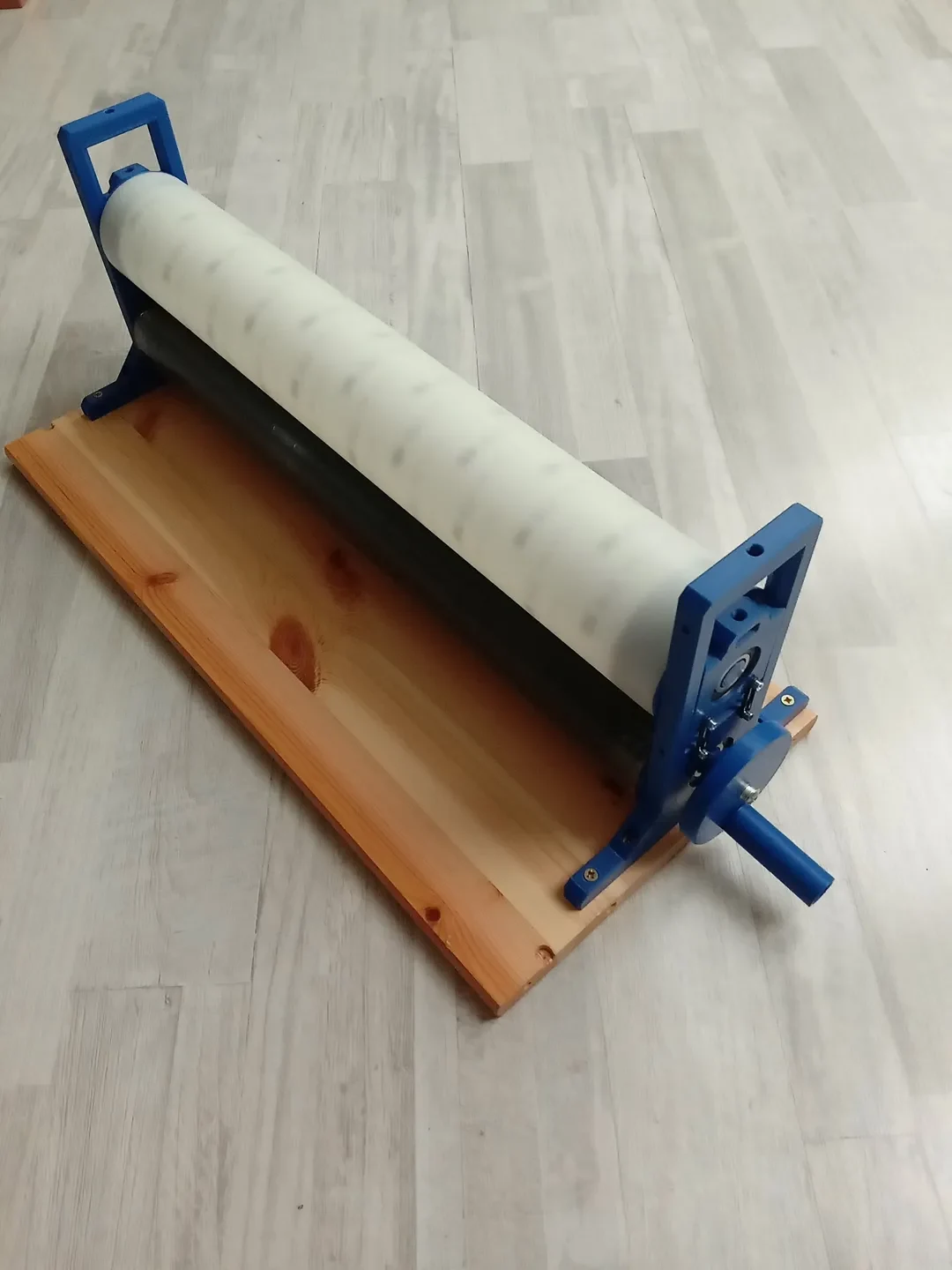

Этот ламинатор основан на модели Makers Mashup, но сделан с нуля, см.: https://www.youtube.com/watch?v=UfSaZ_dAfy4.

Я использую его для ламинирования наклеек, но его можно использовать и для ламинирования вывесок или около того.

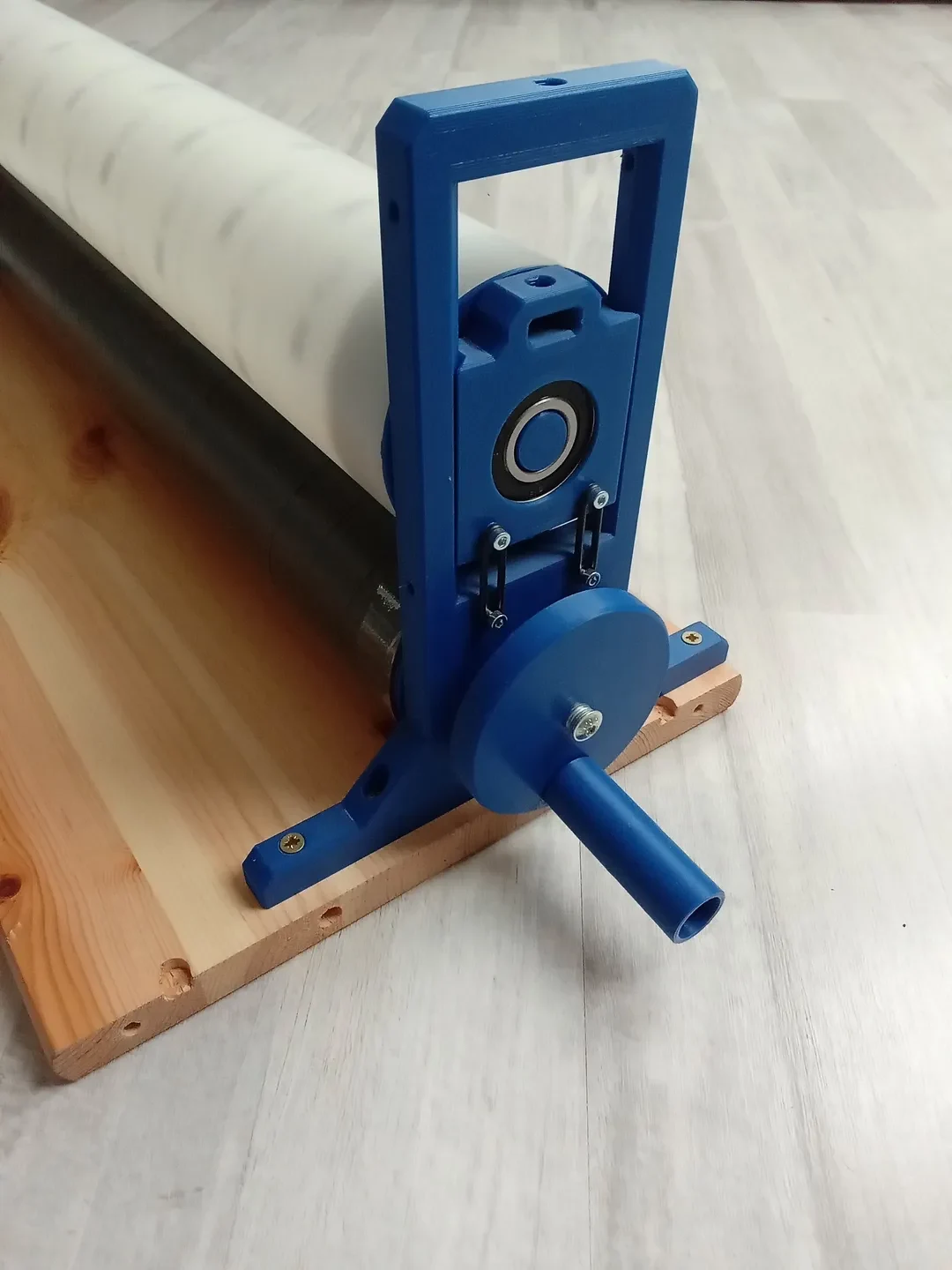

В модели используются 4 подшипника 6203 2RS ​​и 1 подшипник 625 2Z для кривошипа, термофиксируемые вставки M3 и M5 с соответствующим крепежом. Кроме того, нижний ролик покрыт самоклеющейся пенопластовой лентой для лучшего сцепления.

Я только что нашел на своем рабочем месте несколько трубок с внутренним диаметром 77 мм, обрезанных по длине, а остальные напечатаны на 3D-принтере.

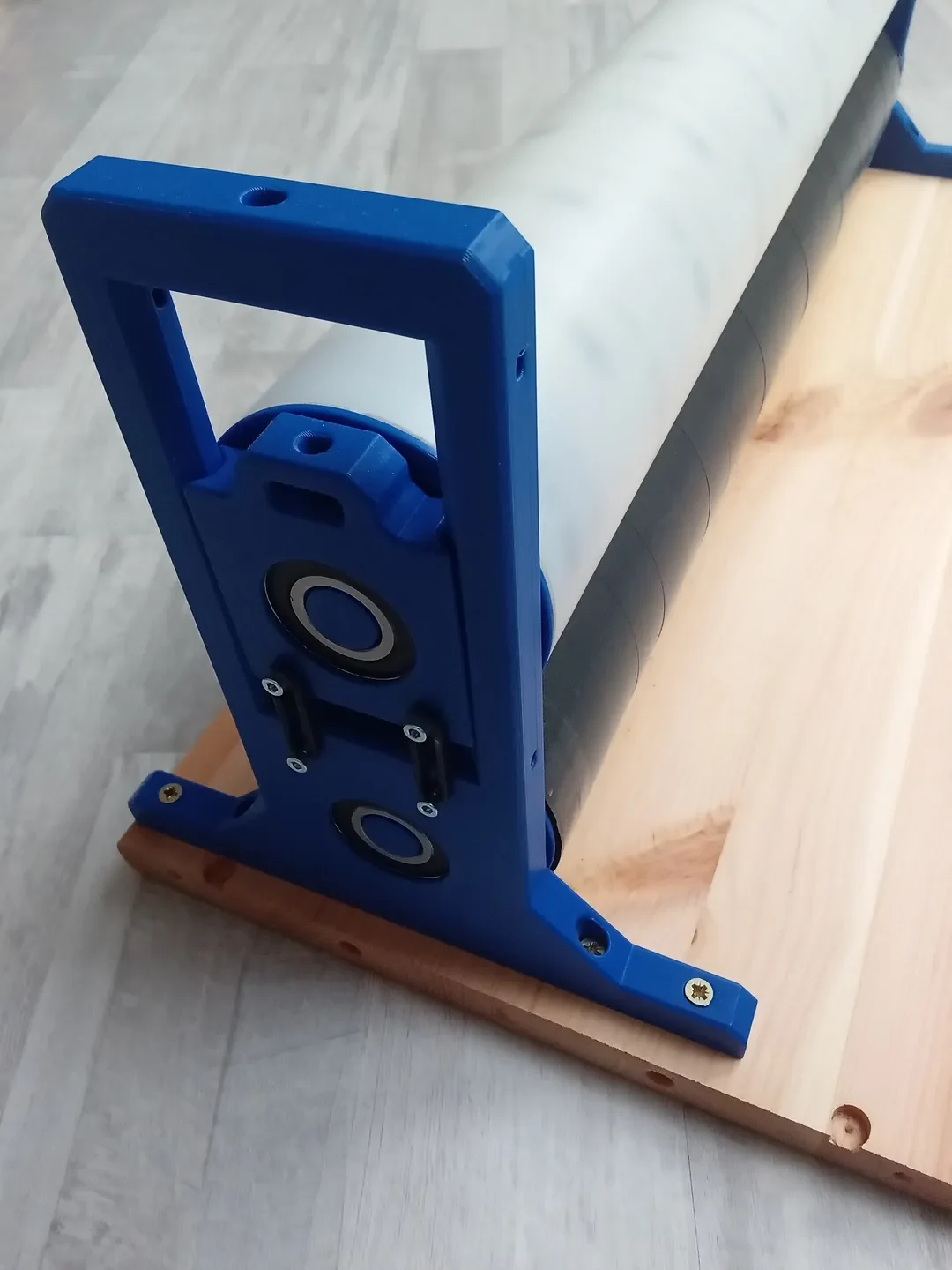

Отверстия по бокам кронштейна предназначены для термофиксируемой вставки M3, предназначенной для выдвижения, например держателя рулона.

Отверстие в верхней части кронштейна предназначено для термофиксируемых вставок M5, в которые можно установить несколько натяжных винтов на случай, если вам потребуется дополнительное усилие, кроме уплотнительных колец. Установите самоконтрящуюся гайку М5 в подвижную часть кронштейна (должна вращаться).

Файлы STEP и F360 включены для удобства ремиксов.

Напечатано с eSun PLA+
