Конфигурируемый кронштейн для настольного крепления своим..

Я разработал эту систему, потому что, будучи начинающим стримером, мне нужно было установить и расположить множество камер, осветительных приборов и микрофонов. У меня был ограниченный бюджет, а товары на Amazon были хлипкими и дорогими — больно тратить 400 долларов на кучу хлипких рычагов, которые не выполняют свою работу!

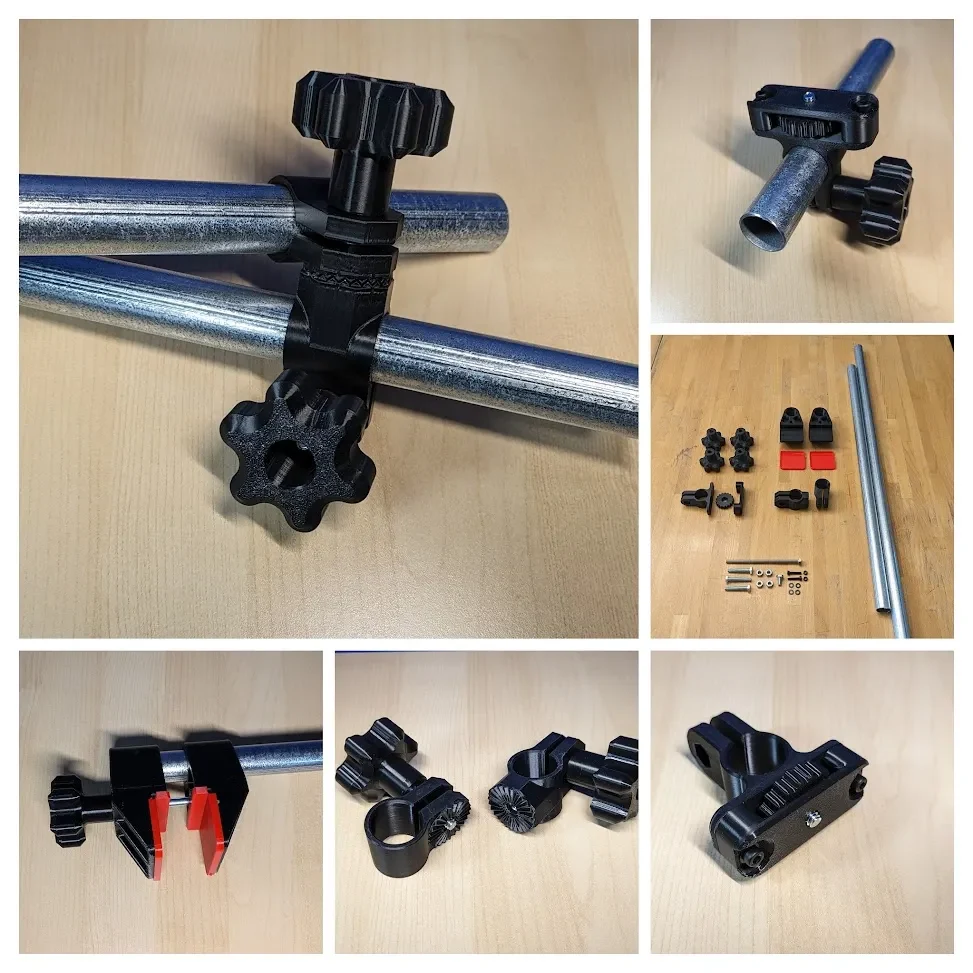

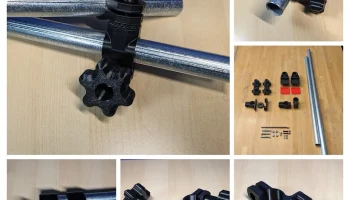

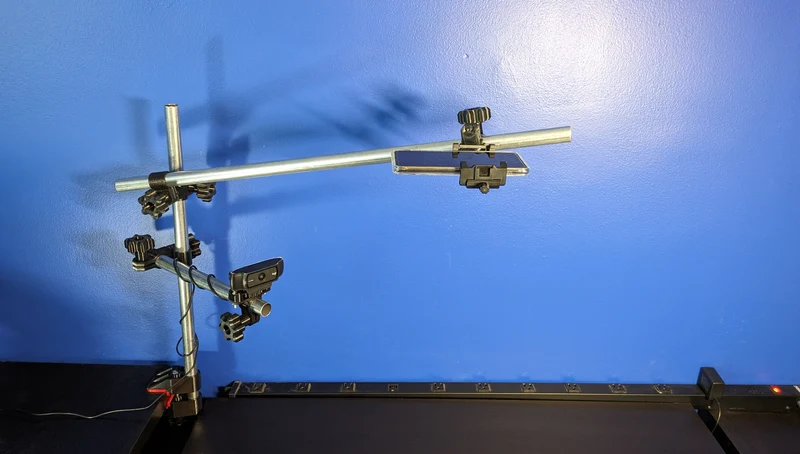

Эти детали можно использовать для настройки монтажной системы практически под все, что вам нужно, используя для стоек недорогой, но прочный стальной кабелепровод ¾ дюйма (1). Кабелепровод ЕМТ доступен в большинстве хозяйственных магазинов по цене около 1 доллара за фут, и он более чем достаточно прочен для любого фотографического оборудования. С болтами, трубкой и нитью накаливания общая стоимость изображенного кронштейна камеры составляет менее 15 долларов, и он НАМНОГО прочнее и надежнее, чем самый недорогой (т. е. Amazon/Aliexpress).

Инструкции
Нить

Я рекомендую печатать их из PETG, за и��ключением дополнительных мягких губок и торцевых заглушек труб, которые следует печатать из ТПУ. PLA тоже подойдет, но может оказаться не таким долговечным.

Настройки печати

Я рекомендую включать опоры для настольного зажима и ручки и отключать их для других моделей. Для крепления камеры, часть B, на некоторых принтерах могут потребоваться опоры или нити в зависимости от возможности перекрытия.

В противном случае типичные настройки слоя 0,2 мм для PETG или PLA на вашем принтере подойдут.

Полные актуальные инструкции хранятся здесь:

Сюда входит то, какое оборудование вам необходимо купить, схемы сборки и т. д.

https://bit.ly/IE-Camera-Arm-Docs

Предварительно распечатанные комплекты доступны на сайте

https://inventorevan.etsy.com

Анимация сборки и другая информация

Его можно найти на моем сайте https://www.inventorevan.com/support-rigging.

Мой план состоит в том, чтобы расширить это до целой линейки совместимых инструментов для создателей контента, включая как бесплатные, так и премиальные файлы моделей.

Хотите поддержать меня?

Это бесплатная модель! Чаевые никогда не обязательны, но ��сегда приветствуются. https://buymeacoffee.com/inventorevan

Сноски:

(1) EMT = «Электрометаллические трубки» и предназначены для изоляции электрических проводов снаружи. Хотя изначально он не предназначен для структурных целей, он достаточно прочен для подобных целей и стоит недорого.

История версий/журнал изменений:
v1.1 — 25 апреля 2024 г.
Добавлена модель торца трубы.

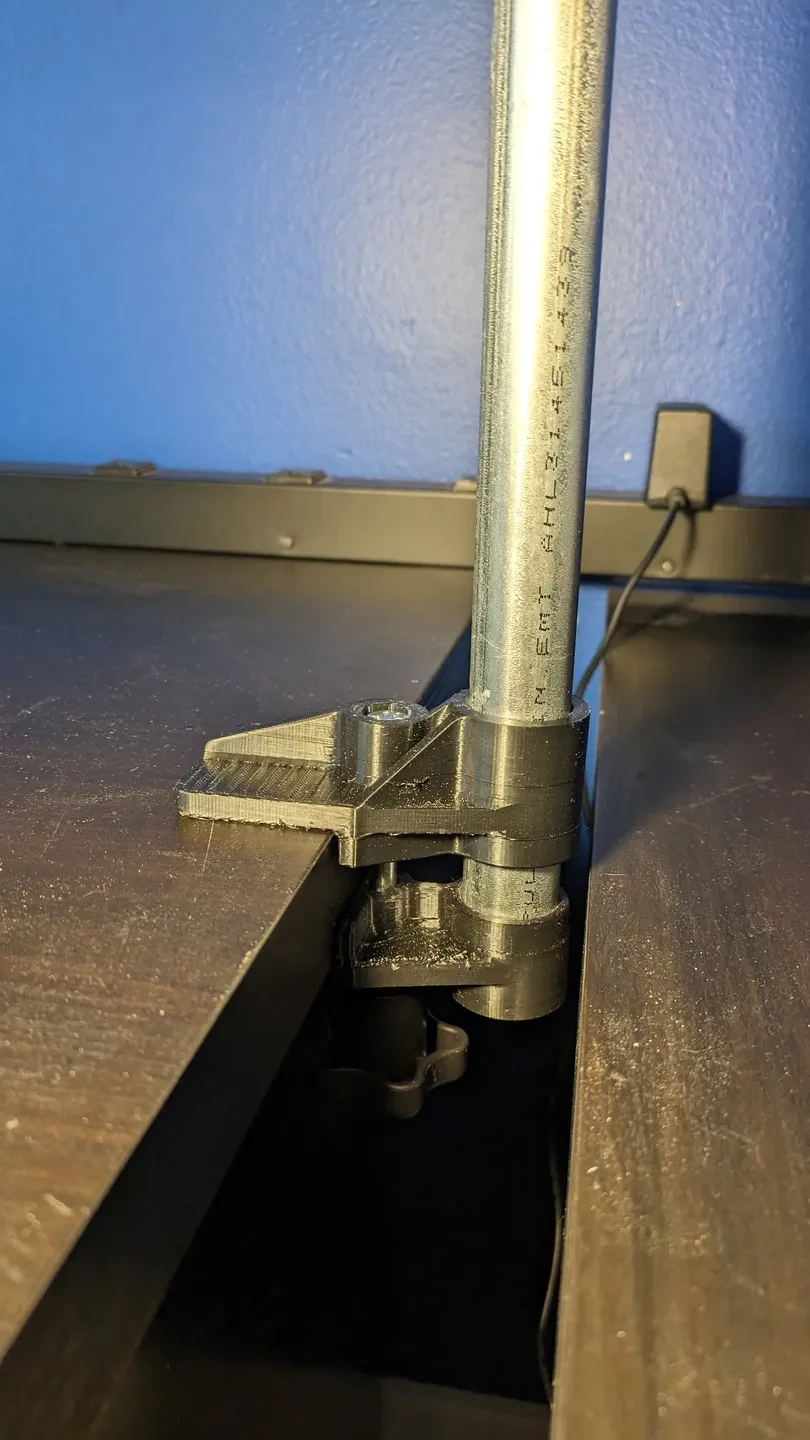

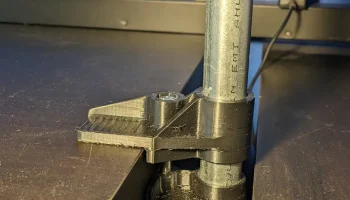

Переработанный настольный зажим для правильного закрытия на настольных компьютерах с диагональю 3/4 дюйма или 19 мм.
Нижние поверхности настольного зажима выровнены для лучшего качества поверхности и облегчения снятия опоры.
Добавлена мягкая челюстная накладка из ТПУ, случайно исключенная из предыдущей версии.
Пересмотренная мягкая накладка на челюсть из ТПУ для ��оответствия
Добавлен «протектор» к мягкой губке из ТПУ для лучшего сцепления.
В описание добавлены настройки печати.
Никаких изменений в ручке, соединителе трубы или креплении камеры нет.
Добавлены файлы .step для большинства компонентов.

v1.0 — 11 апреля 2024 г.
Первая загрузка
