Простой датчик биения нити накала своими руками........

Быстрый и грязный датчик накаливания

Конструкция основана на сборке датчика накаливания из дешевых, простых в приобретении и, скорее всего, всегда присутствующих дома компонентов, особенно для любителей 3D-принтеров.

Это можно использовать в Octoprint с любым сенсорным плагином Octoprint-Smart-Filament-Sensor, Filament Sensor Reloaded и т. д.

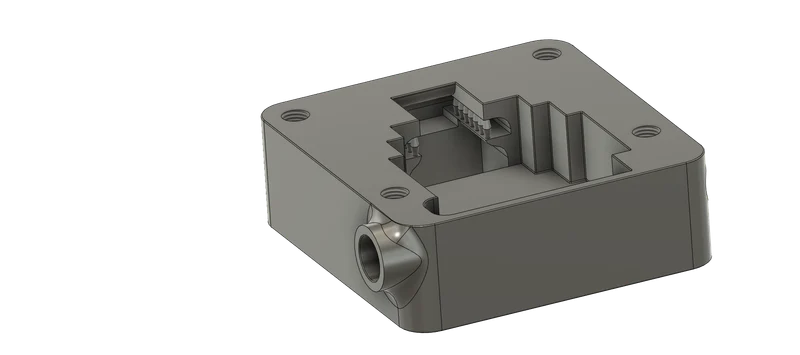

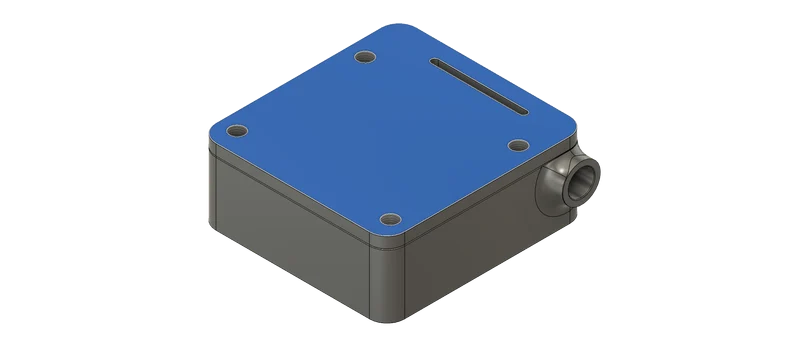

Особенности конструкции

печать за 50 минут

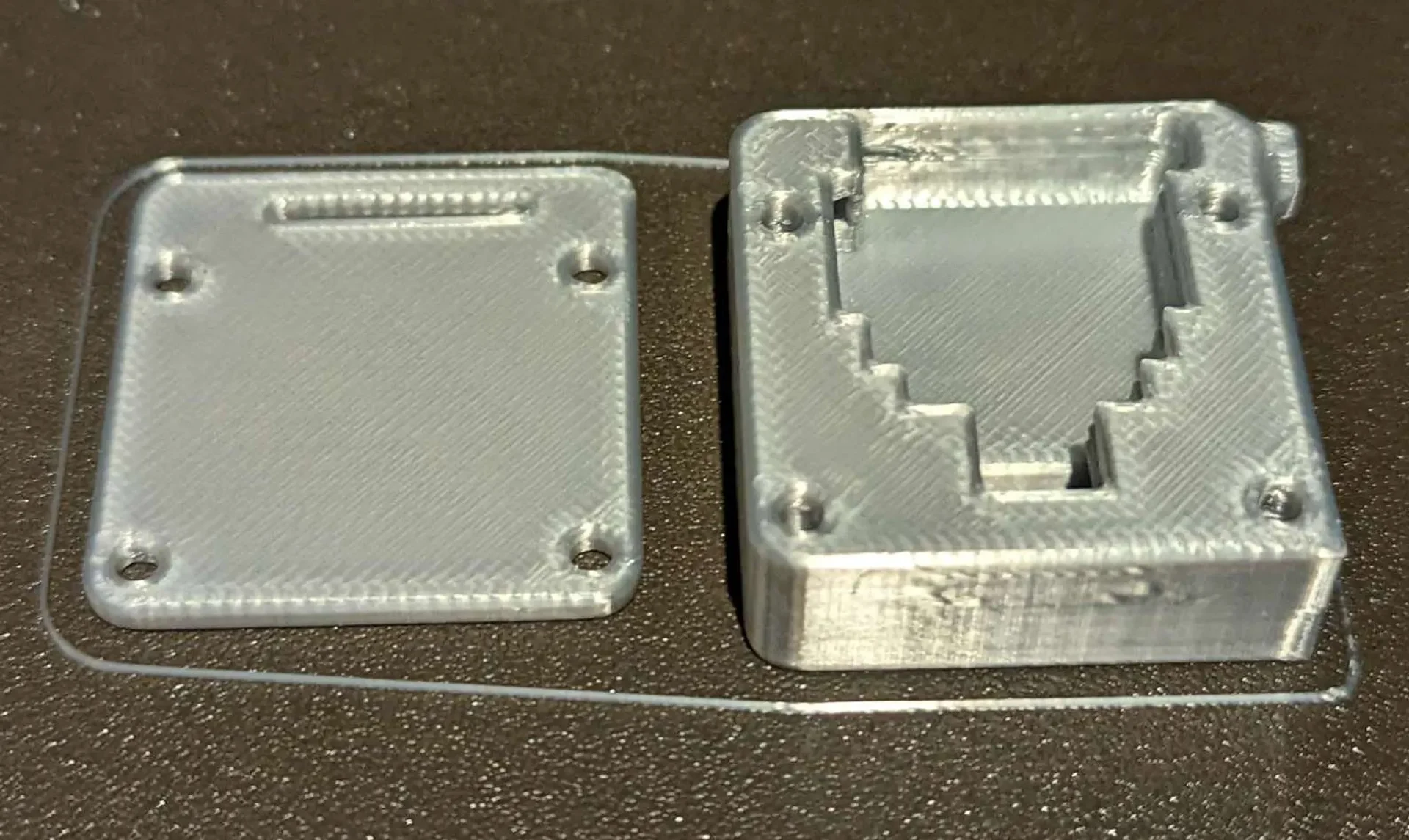

Имеются галтели, поля не требуются.
Никаких опор не требуется. Единственная область, которая нуждается в поддержке, уже имеет опоры типа микрокапель.

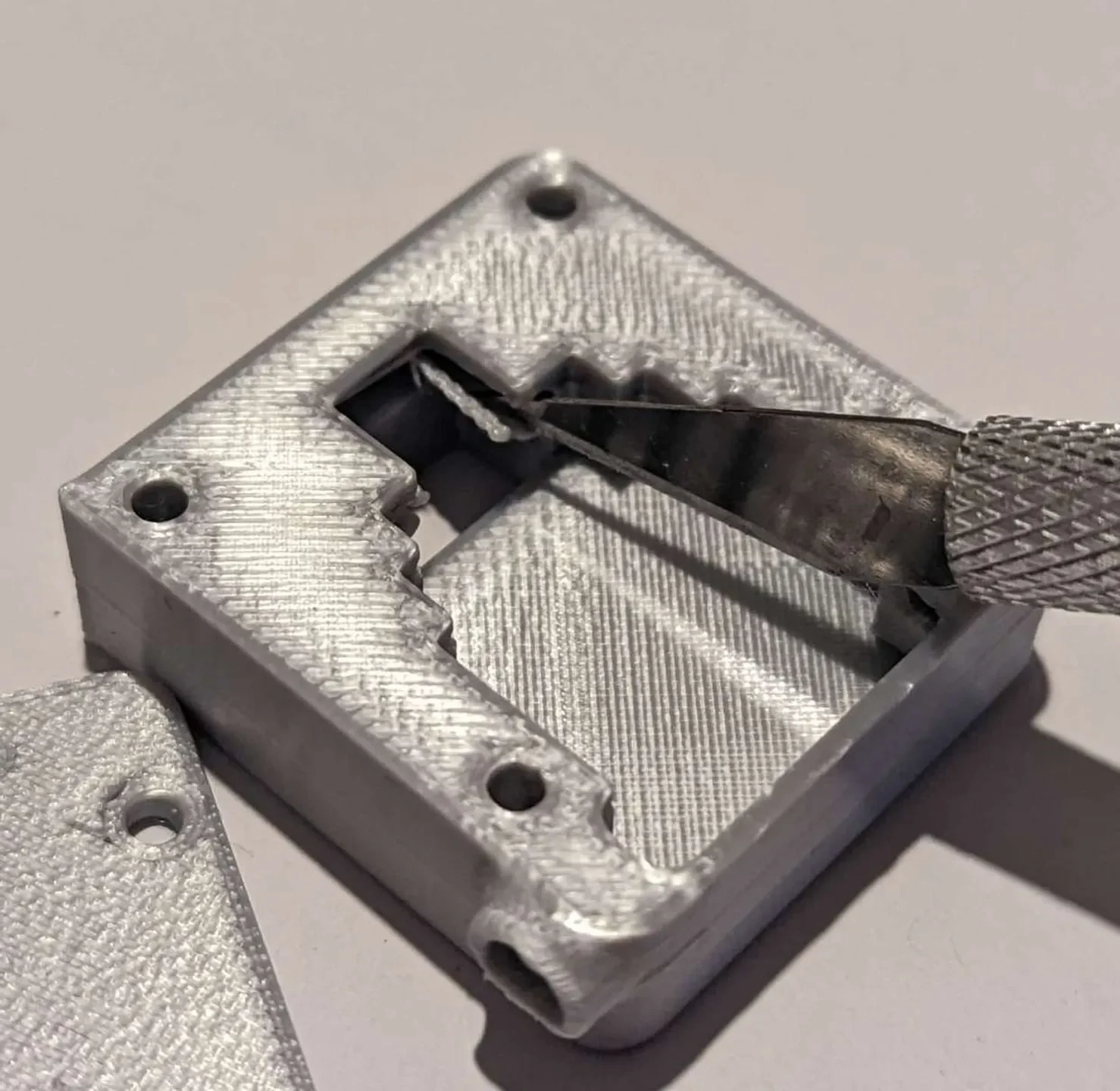

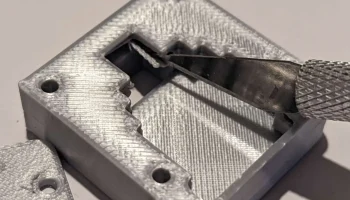

Пожалуйста, используйте точный нож или отвертку, чтобы подпереть их.

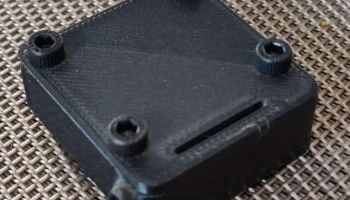

Окошко для заправки нити на крышке
Уже имеются резьбовые гнезда для винтов М3, гайки не требуются.
Польз��ватели могут подключить коммутатор напрямую к кабелю или использовать стойку на печатной плате для крепления 3-контактного гнездового разъема JST.
Инструкции по сборке
Пожалуйста, удалите опоры из слота печатной платы.

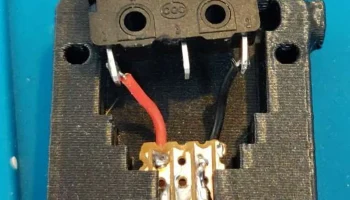

Вырезаем вераборд 3 линии и 4 ряда.

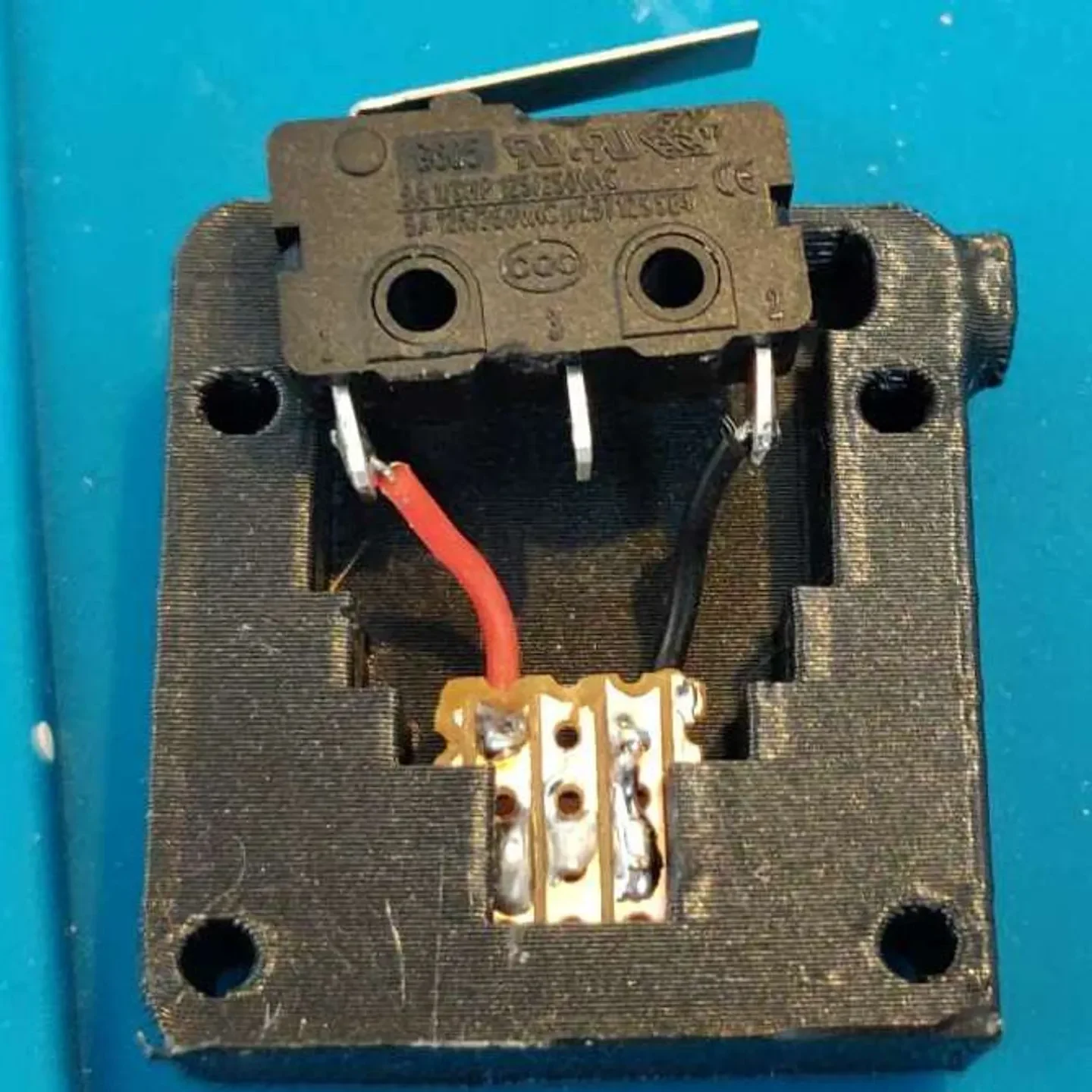

Припаяйте переключатель к двум линиям.
Вставьте печатную плату в слот.

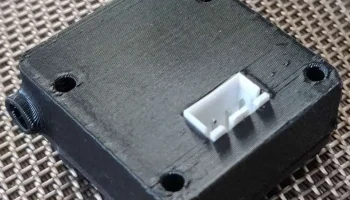

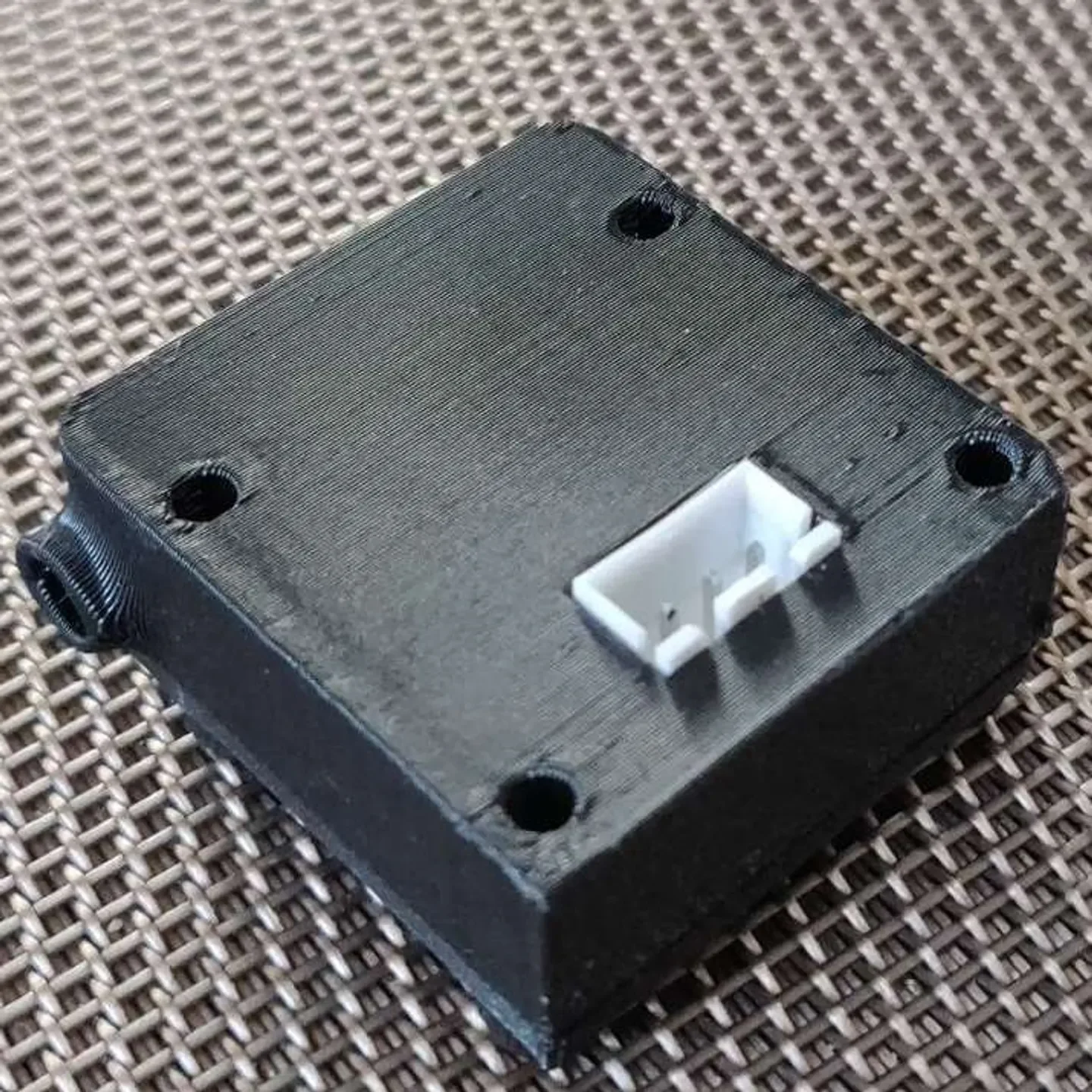

Вставьте разъем JST на мест�� и припаяйте его, чтобы зафиксировать узел на месте.

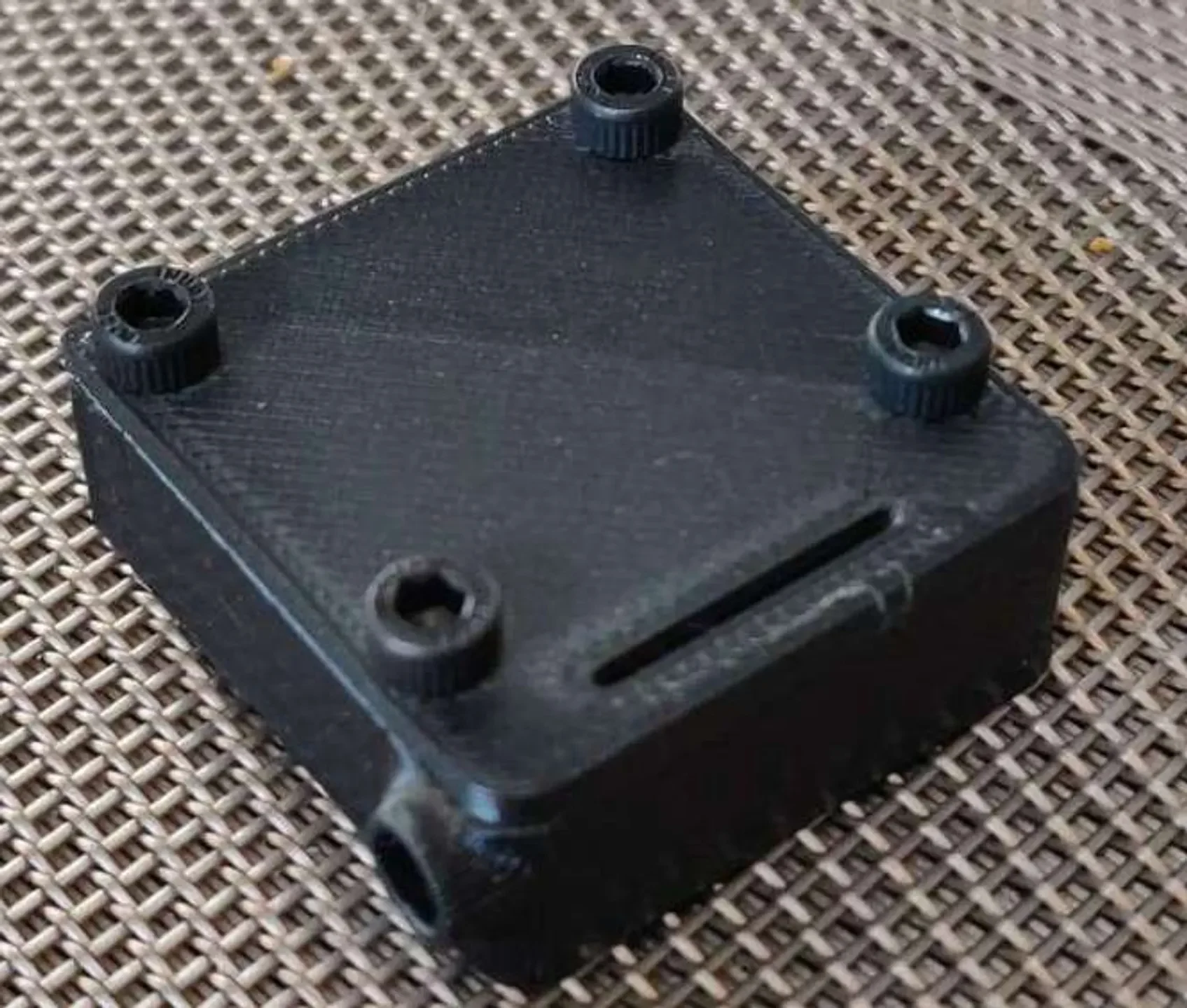

Наденьте крышку.
Спецификация
G605 Микровыключатель ~50c
JST-XH 3-контактный гнездовой разъем 1,5 £/$/евро
4x винта M3
Peace of Veraboard 3 линии X 4 ряда <1 фунт/$/евро
