СОВМЕСТНО С ЧПУ, ЭКОНОМИРУЮЩИЕ ДЕНЬГИ для сбора пыли: исп..

Это видео поможет объяснить:

Применяется ко всем типам станков с ЧПУ — поскольку сбор пыли....

Хотя это было вырезано на LowRider v2, его можно было сделать на LowRider v3 или на любом другом станке с ЧПУ.

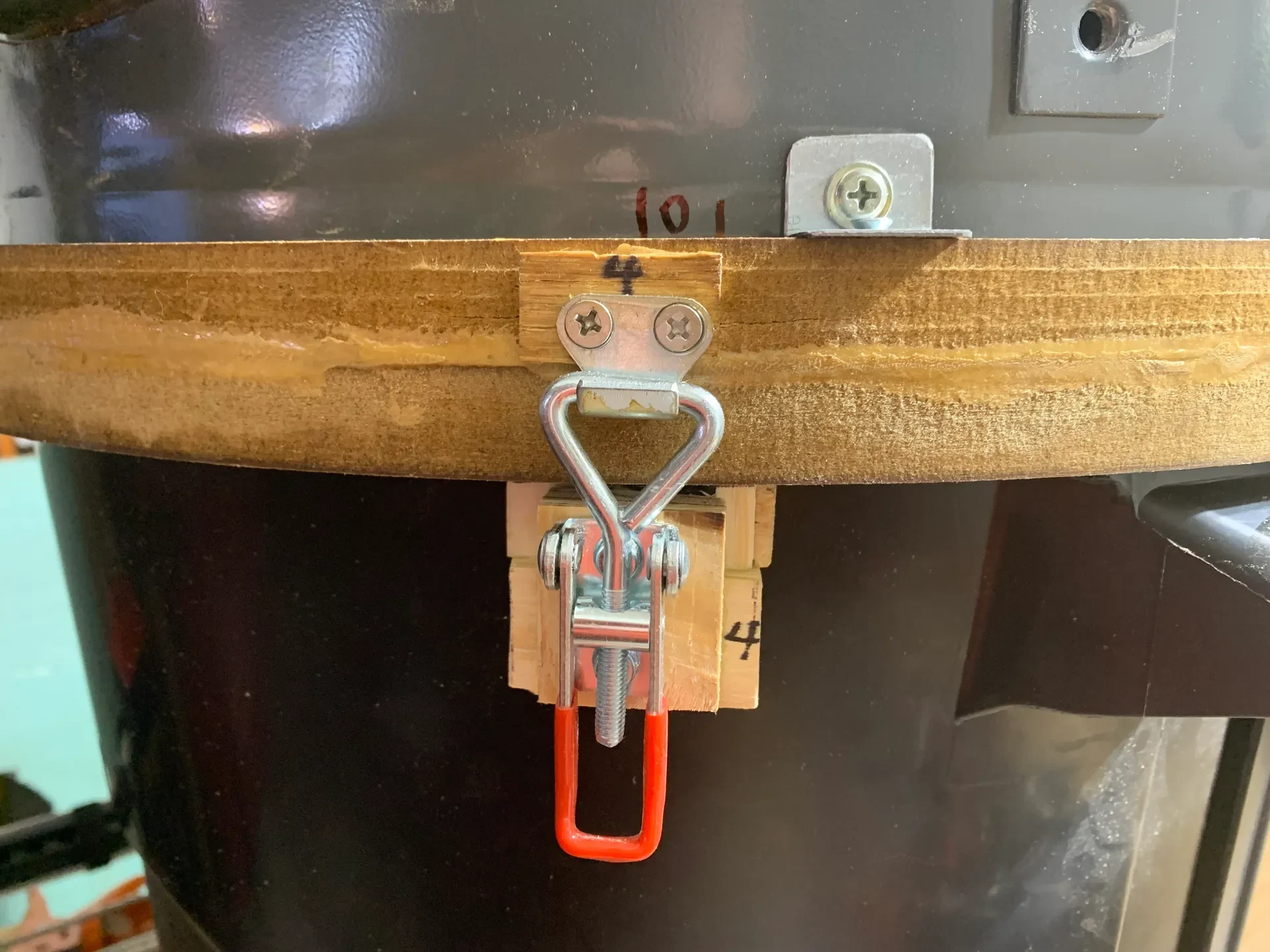

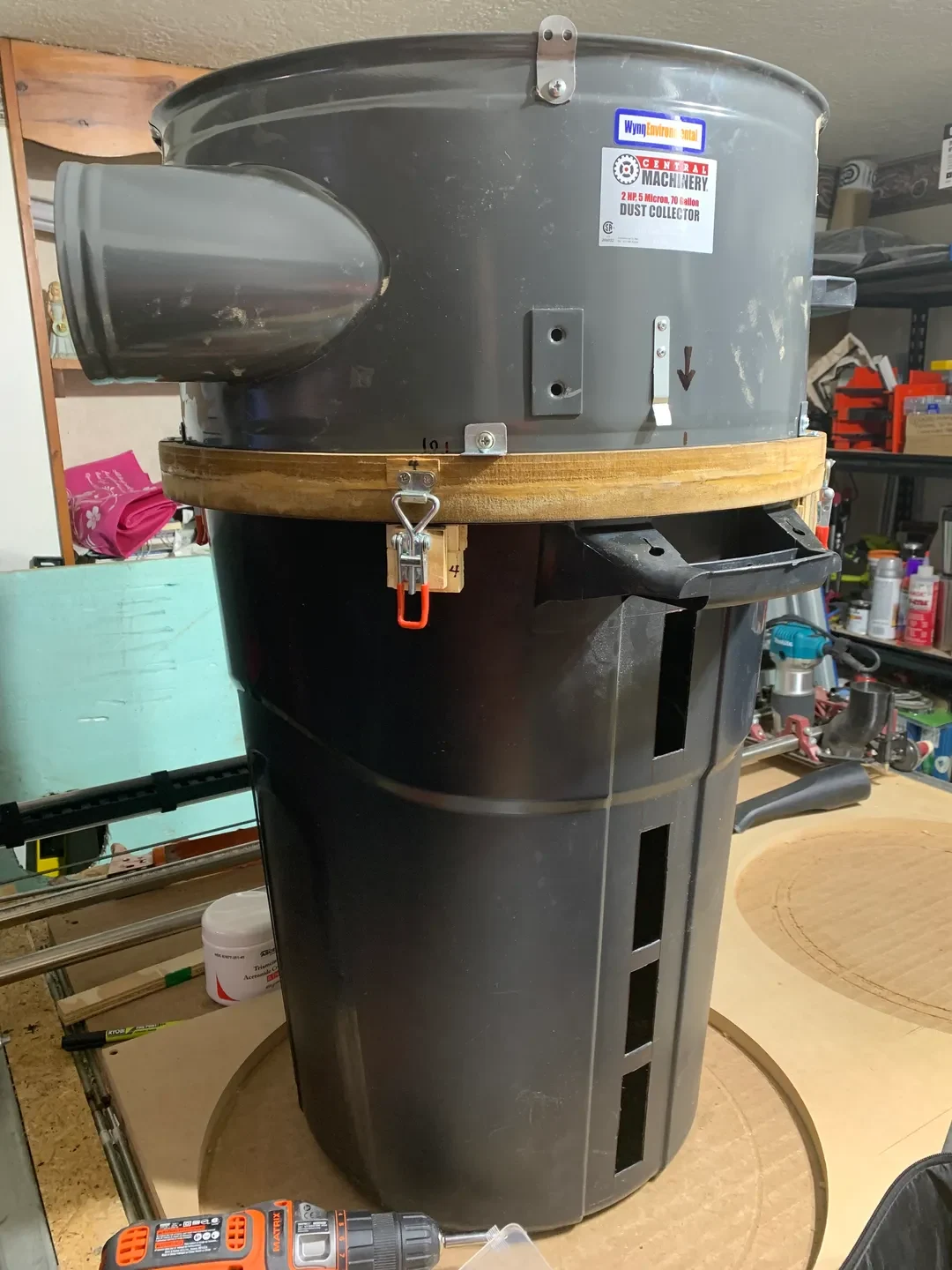

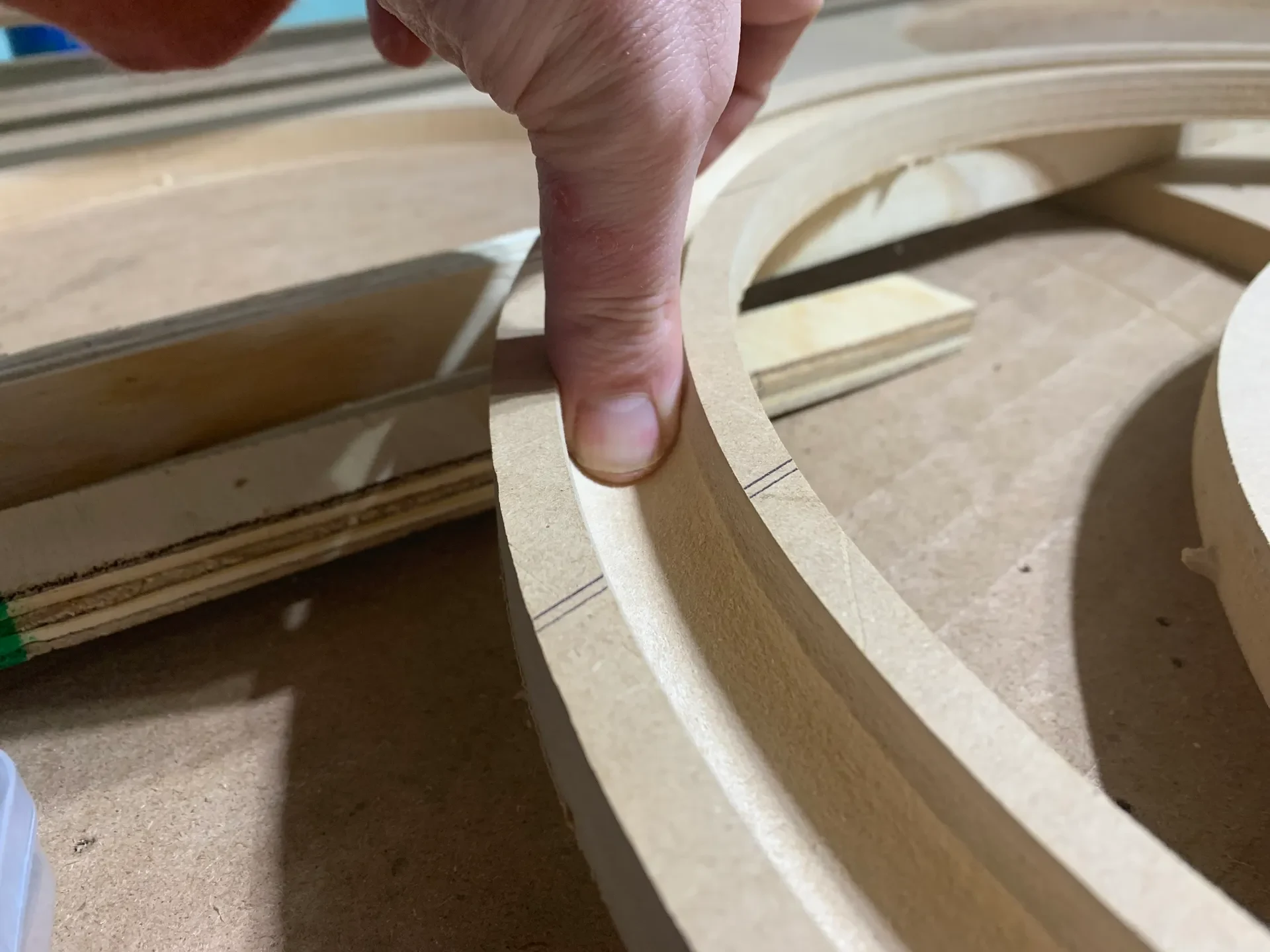

Я подключил все это обратно, чтобы проверить (извините, за кадром), и очень рад сообщить, что все работает именно так, как задумано: способ использовать обычные пакеты (прозрачные, прочные) в обычной банке, с простым способом отцепить банку и опустить ее для опорожнения. Важнейшей точкой соединения является закругленная кромка на кольце из МДФ, расположенная на закругленной кромке мусорного бака.

Примечания:

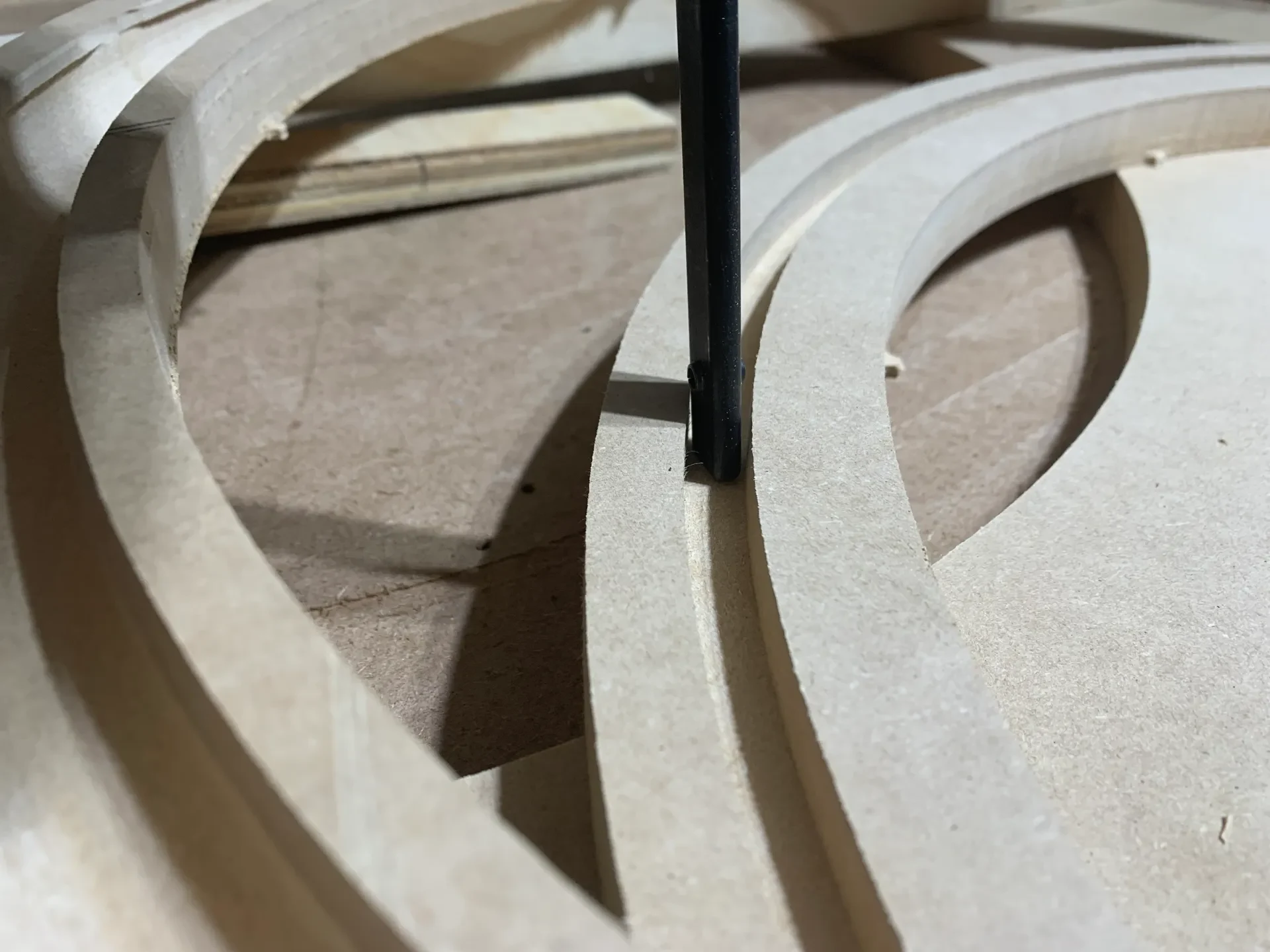

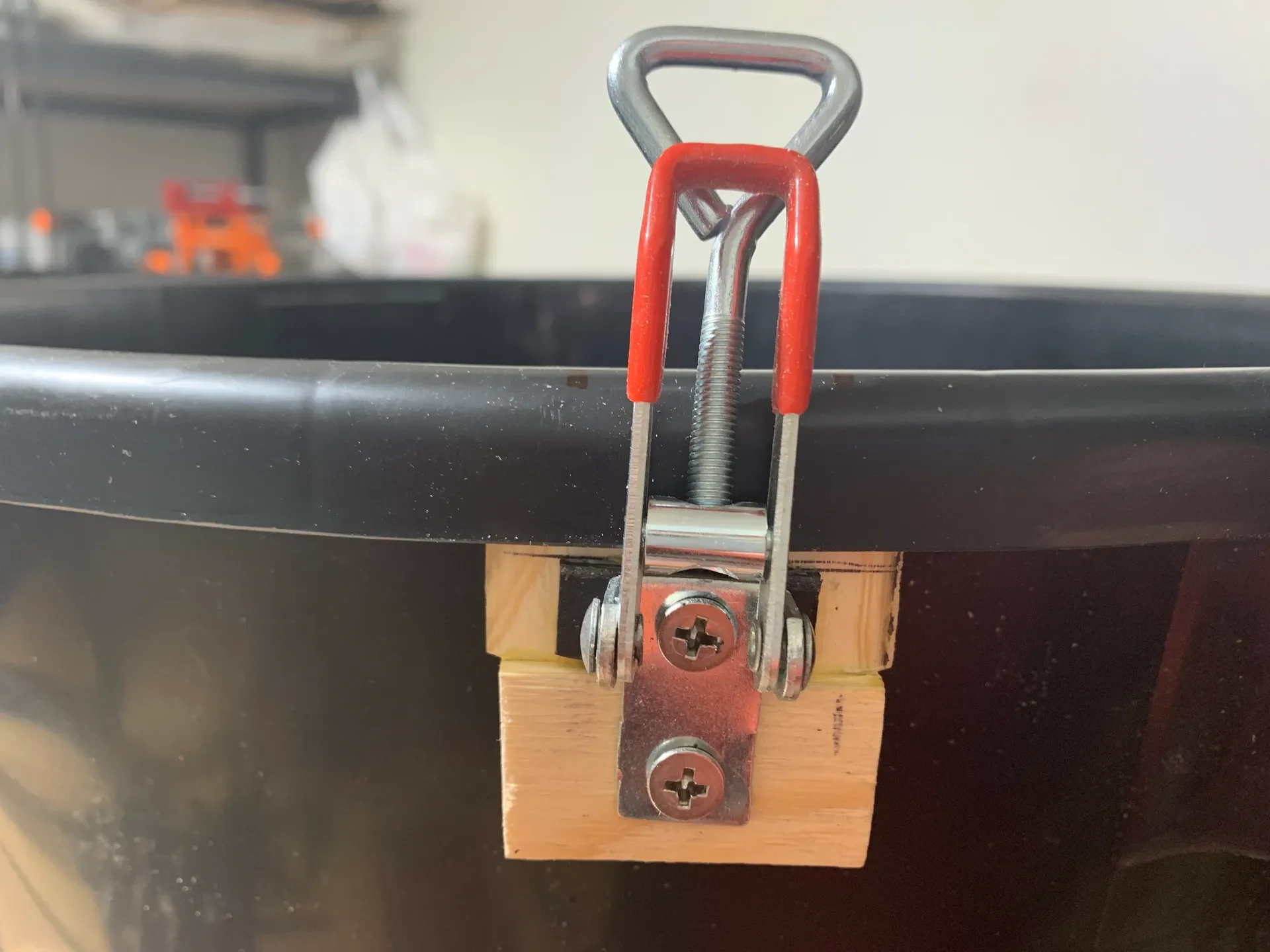

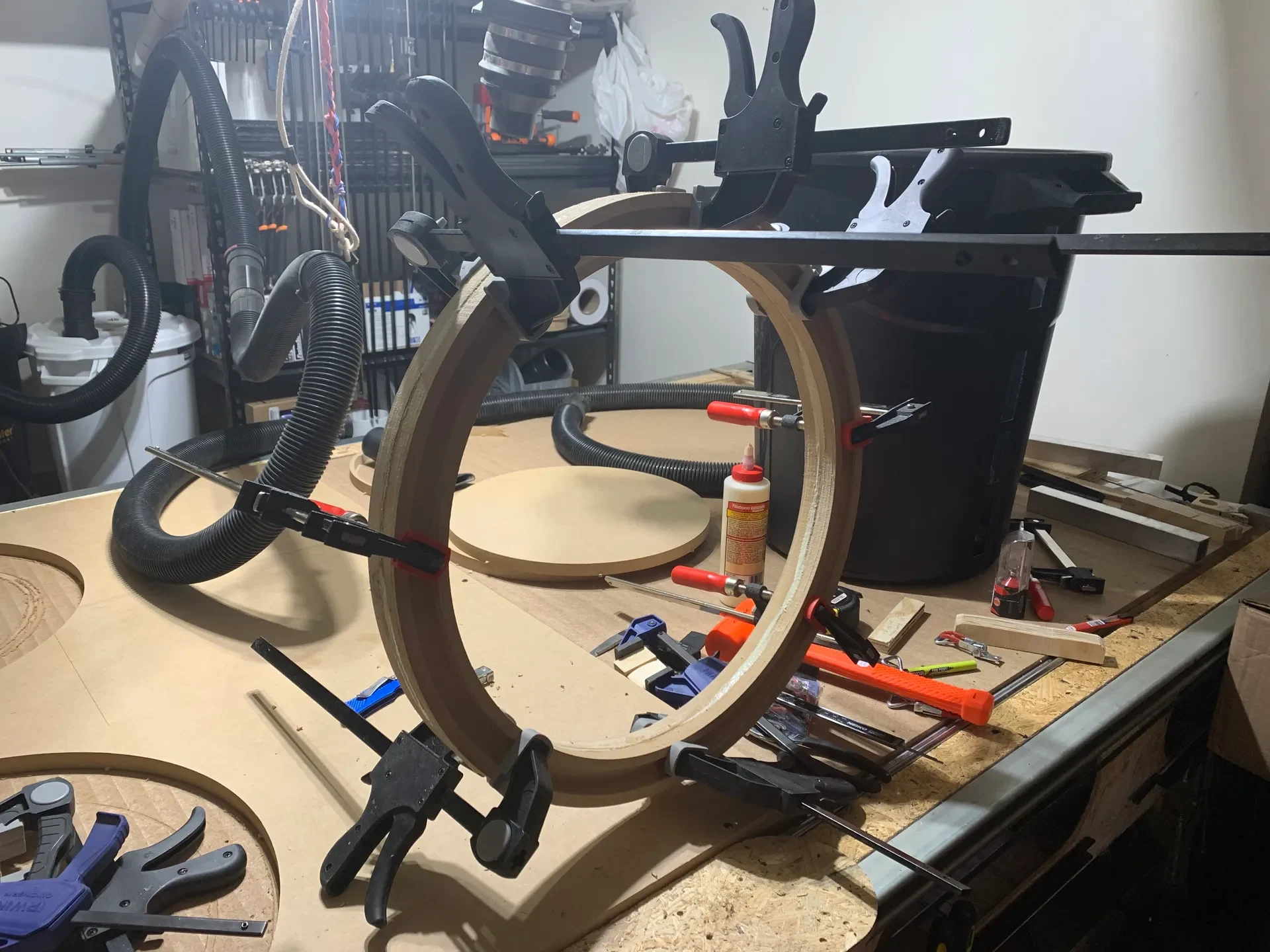

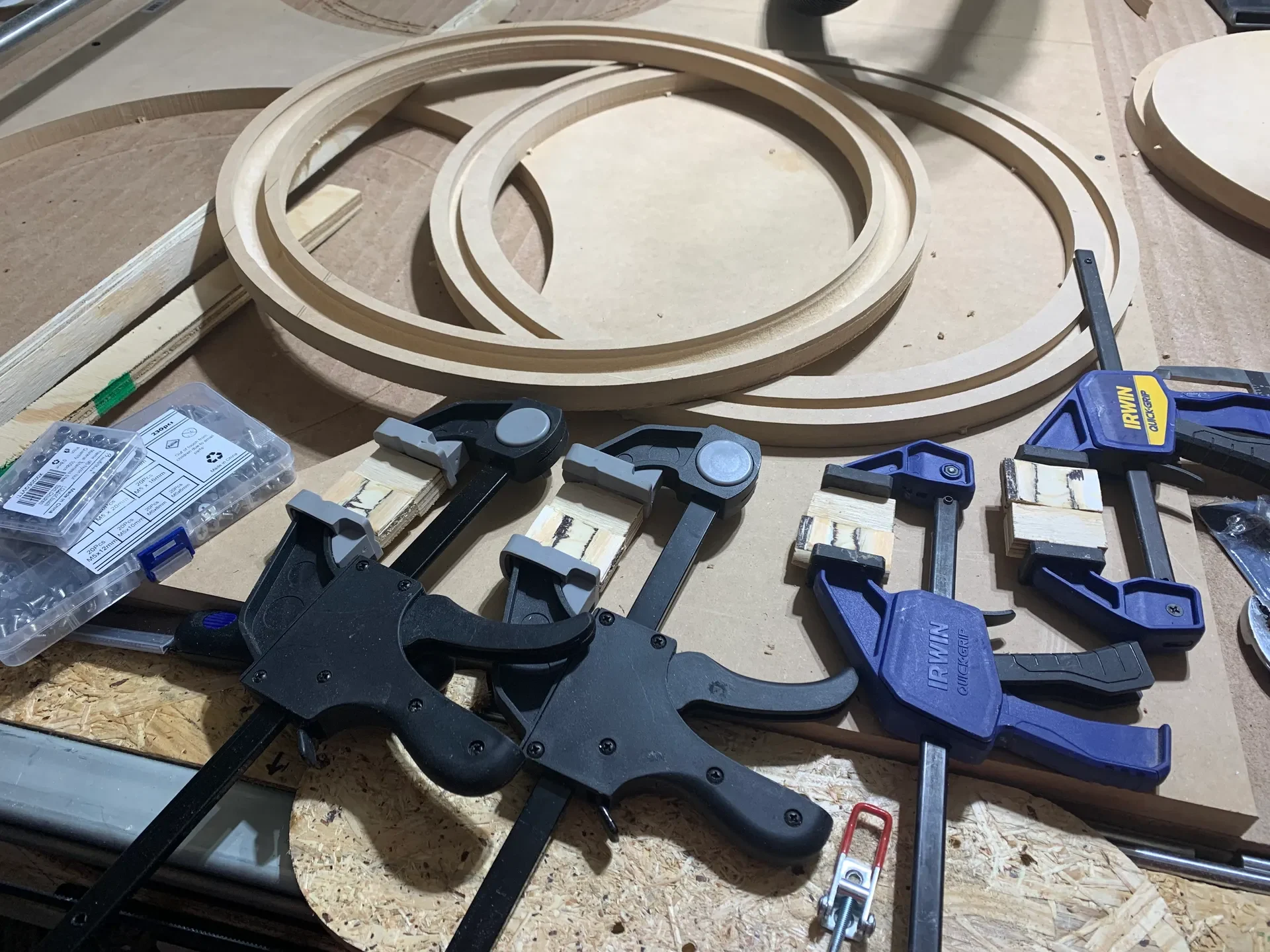

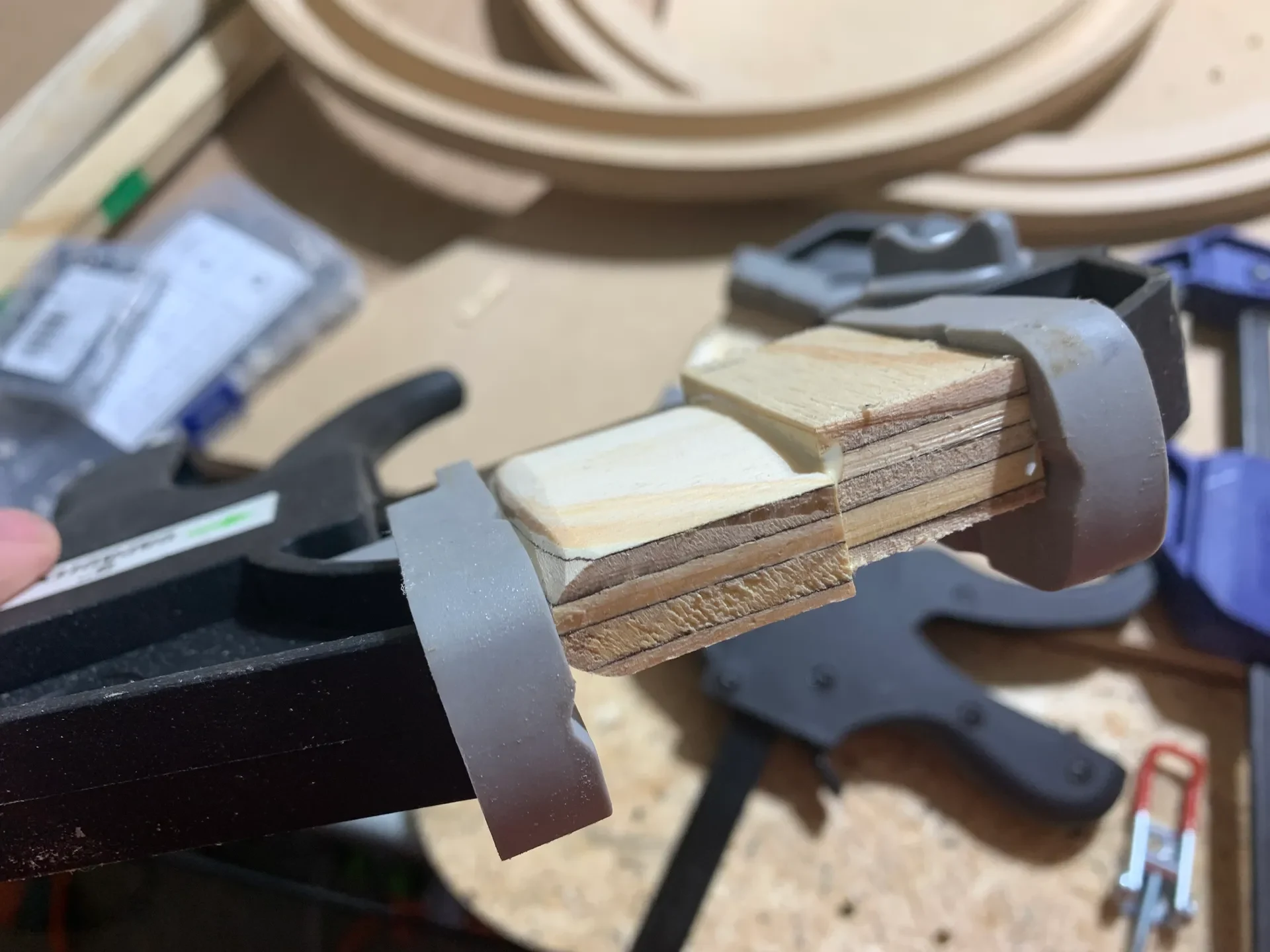

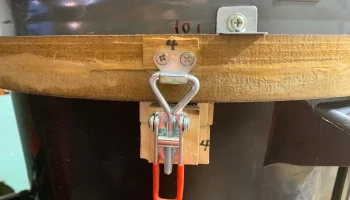

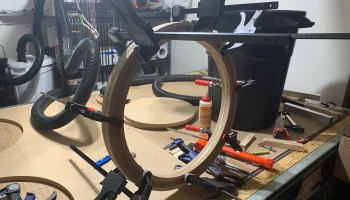

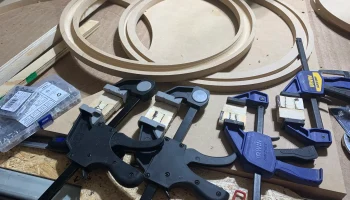

Весь подход был реализован в 3D с помощью SketchUp Pro. Часть кольца из МДФ, состоящая из двух частей, была вырезана на станке с ЧПУ с использованием моего LowRider 2 MPCNC. Склеены, загерметизированы и прикреплены фиксаторы. Деревянные «вставки» (к которым крепятся крючки коленно-рычажного зажима) были изготовлены путем придания формы (на ленточной шлифовальной машине), чтобы фанера была изогнута, чтобы повторять изгиб банки, и закруглена сверху, чтобы поместиться под и в выступе наверху банки. Я положил каплю силикона в канавку, в которую было вставлено кольцо сепаратора ВЧ.

*Ссылки на интересные материалы, которые я использовал:

Мусорный б��к емкостью 20 галлонов (который практически идеально подходит по диаметру): https://www.walmart.com/ip/Hyper-Tough-20-Gallon-Injection-Molded-Trash-Can-Black-TI0057/319265700

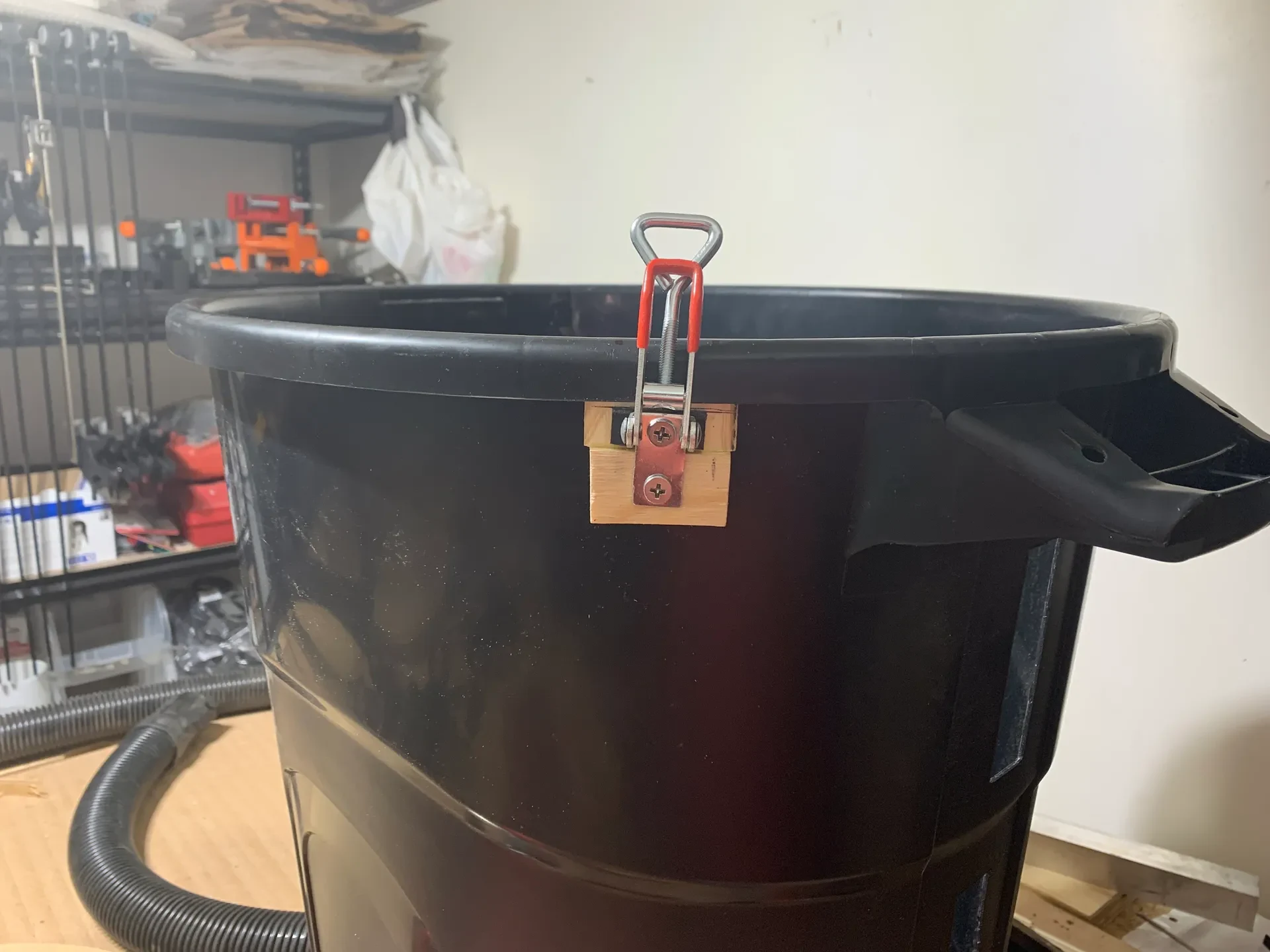

Застежки-тумблерные зажимы: https://amzn.to/3uzYPgc
Сумки, которые я купила для использования: https://amzn.to/3uyzdjV
LowRider 2 MPCNC: https://docs.v1e.com/lowrider/

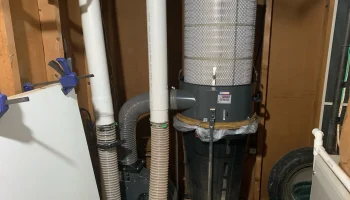

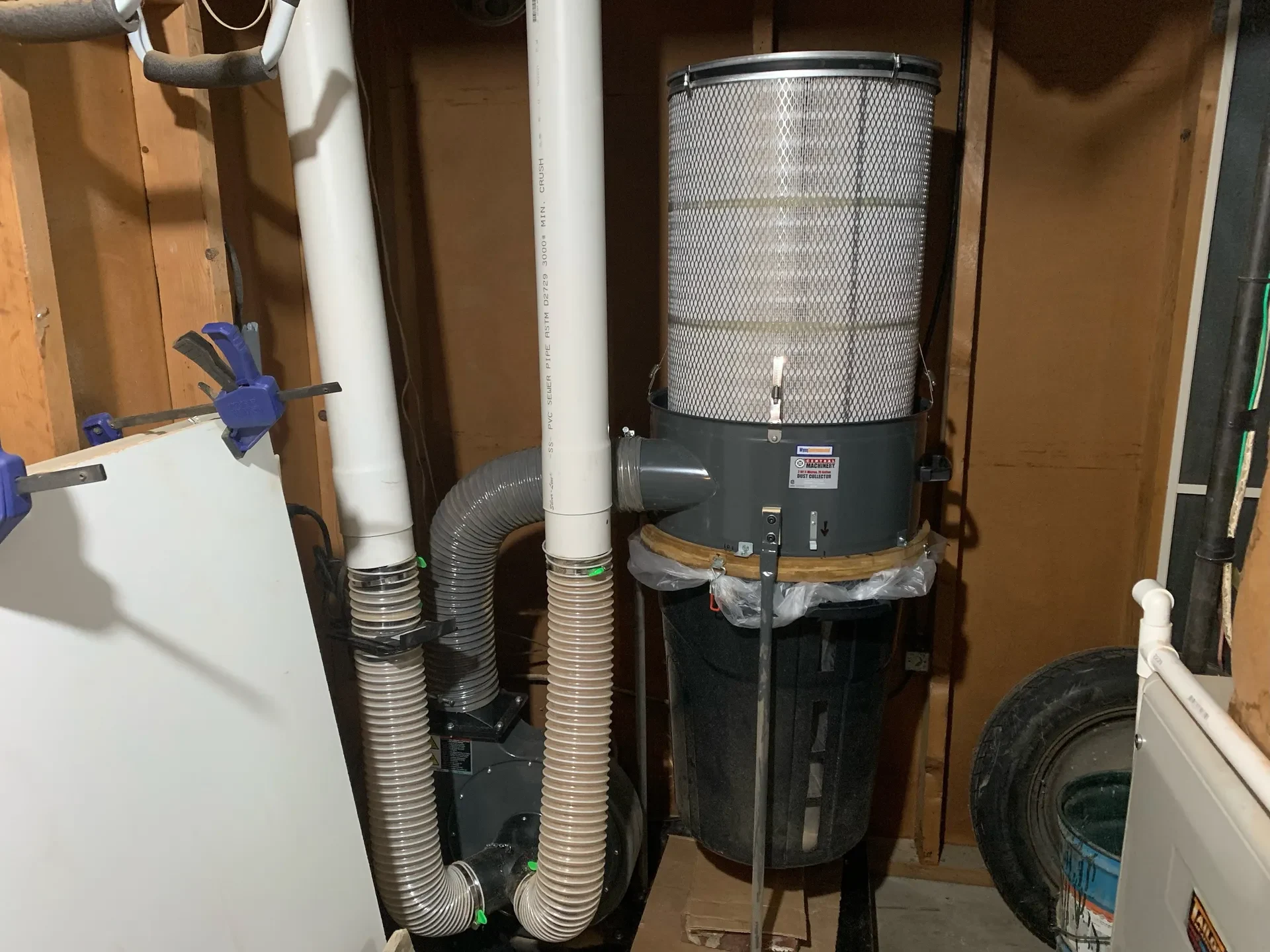

Система сбора пыли Harbour Fright — «Пылесборник большой производительности, 70 галлонов, 2 л.с.» — https://www.harborfreight.com/2-hp-industrial-5-micron-dust-collector-97869.html

Кроме того, я заменил верхний рукавный фильтр на складчатый цилиндрический фильтр, чему очень рад.
