Распределение постоянного тока 48 В своими руками для Vic..

Это моя попытка сделать своими руками распределитель постоянного тока, совместимый с Victron MP2. Он основан на медной рейке 40x8 мм, которая соответствует стандарту DIN EN 61439 1300A. Весь дизайн вдохновлен Victron Lynx, но с требованием установки большего количества соединений на коробку и возможностью подключения кабелей сверху и снизу.

Он может вместить 6 разъемов на коробку, а также может включать предохранители Adler/MEGA, но выходящие только с одной стороны! Медный стержень представляет собой единое прочное соединение, позволяющее избежать повторного соединения и сложной формы медного стержня, характерного для Lynx. Я рекомендую для домашнего использования оставлять медь голой и не лужить ее, чтобы избежать роста дентритов. Подходит для кабельных наконечников Klauke DIN 46235 M8 площадью от 25 до 95 мм2 во всех направлениях.

Рекомендации по печати:

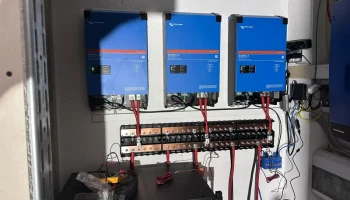

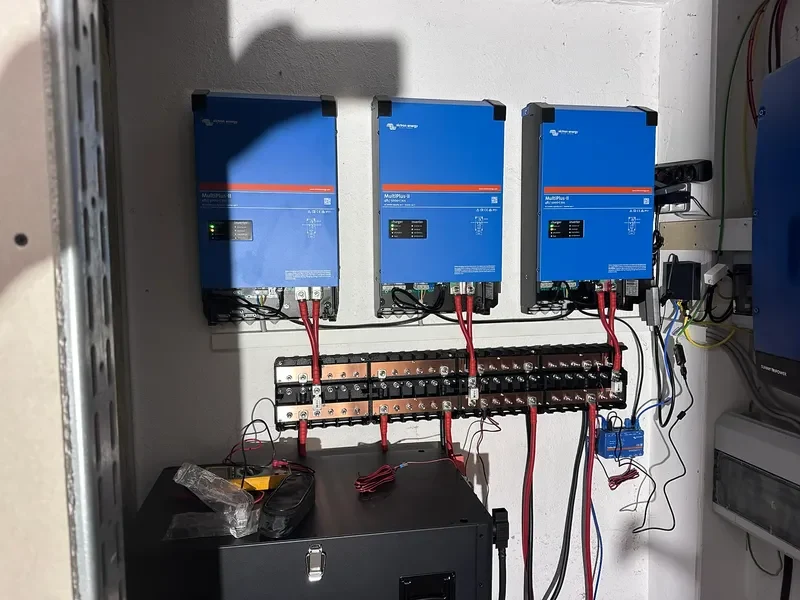

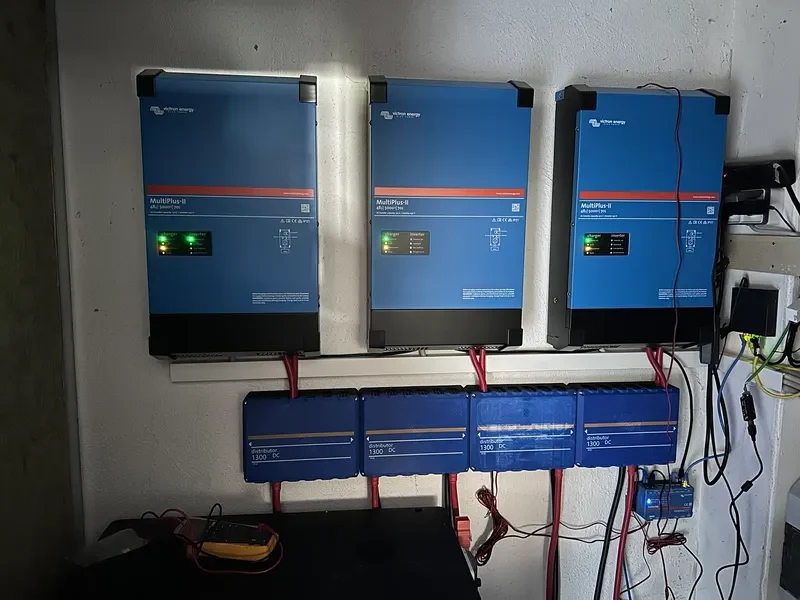

На рисунке показаны 3x MP2 5000, для которых требуются 4 комплекта корпусов и две шины длиной 976 мм.

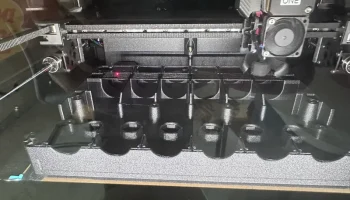

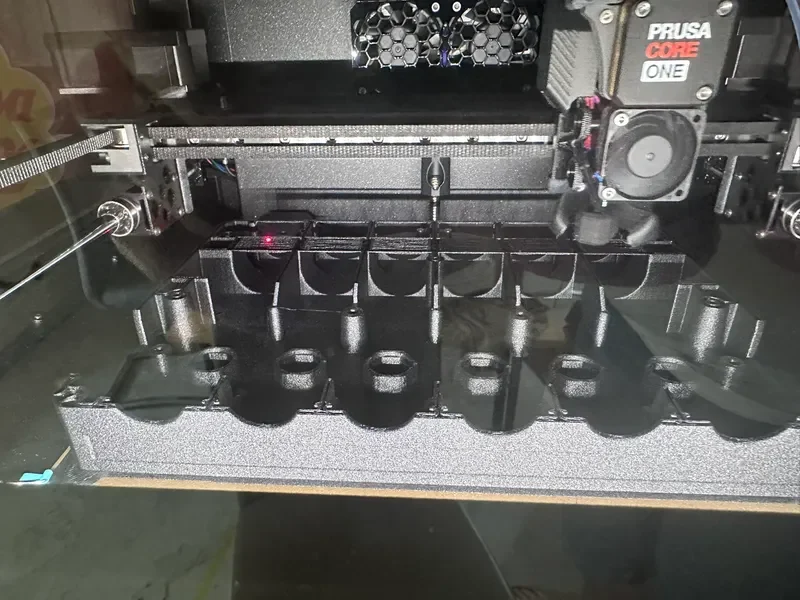

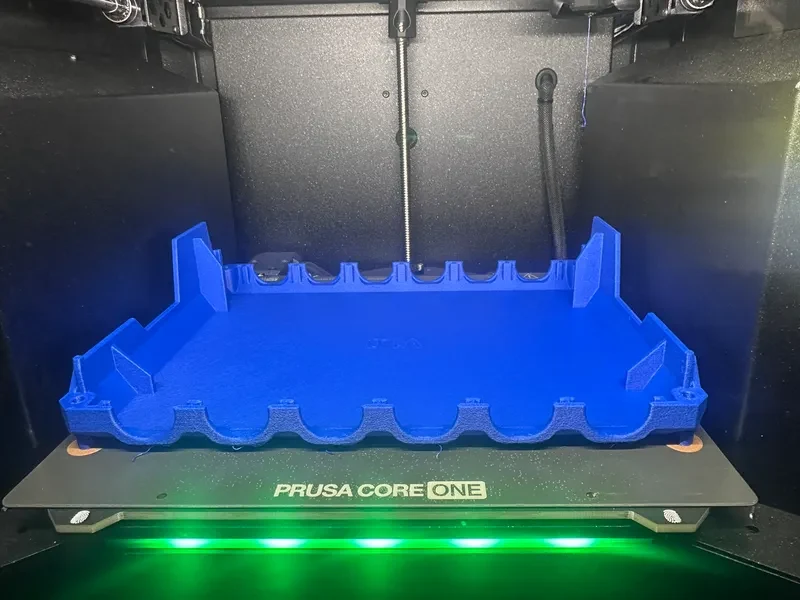

Корпус_нижняя часть: ширина 245 мм подходит для большинства принтеров Bambu und Prusa. Рекомендуемый материал для нижней части корпуса — PA-GF (никакой CF в существующем виде ДОЛЖЕН быть непроводящим). Возможна печать без подставки и обычного сопла 0,4 мм. Я использовал ОБНОВЛЕНИЕ Bambu PA6-GF: отслеживал температуру моей шины в течение одного года с помо��ью 3x MP5000 и достиг максимума 42 ° C, поэтому ABS-GF или ПК более чем достаточно для большинства людей.

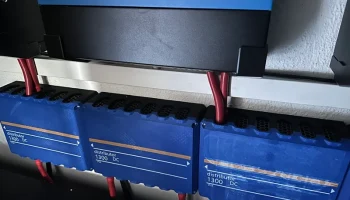

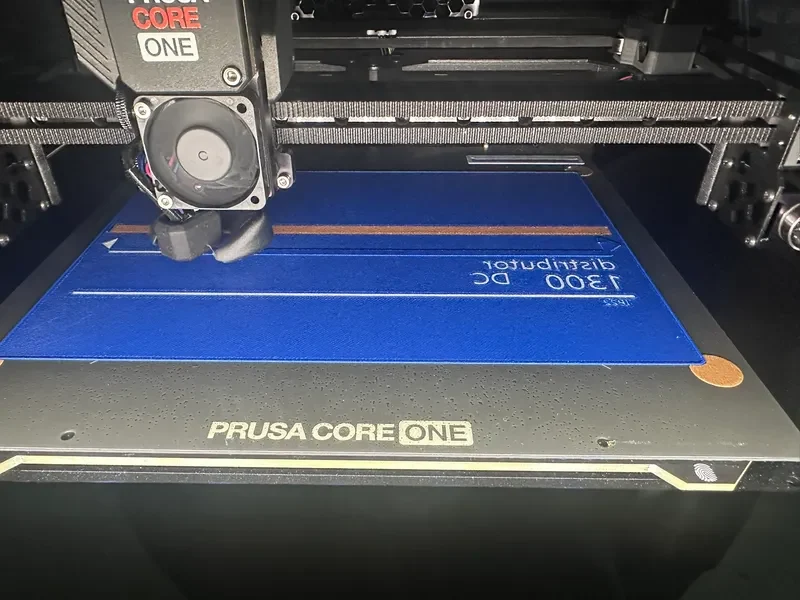

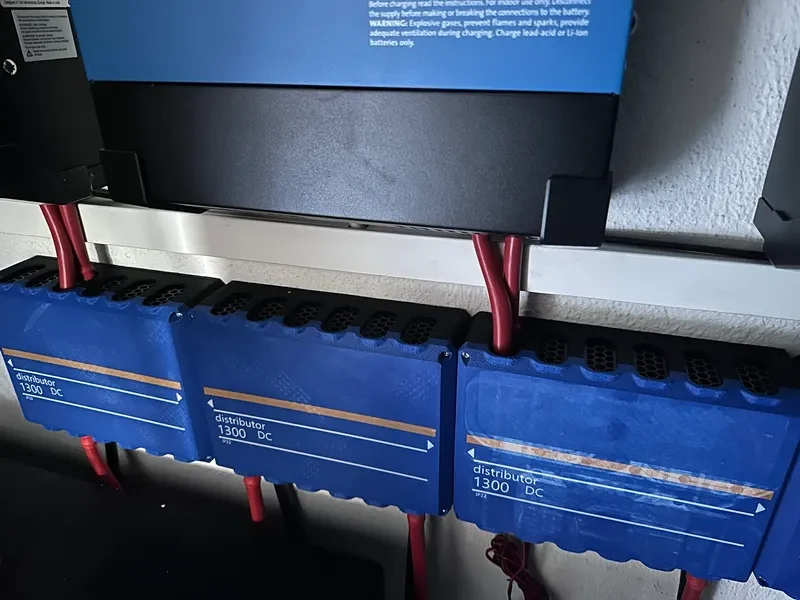

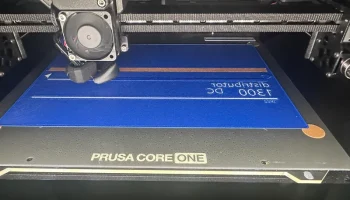

Крышка: может быть ABS или ПК. Я использовал Bambu ABS-GF тех же цветов, что и на Prusa Core One. Рекомендуется поддерживать. Можно распечатать без подставки, но выглядит не так красиво.

Сепараторы: должны быть из того же материала, что и нижний корпус.

Мост: должен быть из того же материала, что и нижний корпус.

Крышки для защиты от прикосновения: могут быть изготовлены из того же материала, что и крышка.

соединение/концевые зажимы: должны быть из того же материала, что и нижний корпус

Производство шинопроводов:

Для изготовления шин вам понадобится пила для обрезки шин нужной длины или заказывайте ее нужной длины, сверло 4,5 мм (можно также 5 мм) и 8,5 мм (возможно также 9 мм) и отвертка, вот и все. Придать красивый вид поможет зачистка кромок, а также наждачная бумага для удаления окисления меди. При работе с шинами рекомендуется надевать перчатки, так как в противном случае медь подвергнется коррозии в течение нескольких дней после того, как вы к ней прикоснулись.

Я включил две направляющие для сверления шин. Один для маркировки плюсовой шины, подходящей к дешевому ��втоматическому кернеру Amazon, а другой — для минусовой шины. Направляющие могут быть изготовлены из дешевого PLA.

Начните с левой стороны, используя нижнее левое отверстие в качестве упора (можно вставить дрель).

После просверливания всех отверстий переместите направляющую сверла в следующее положение, используя для выравнивания самое левое отверстие сверла.

Необходимый материал:

Бамбу PA6-GF

Бамбу ABS-GF

Дешевый ПЛА

DIN 933 Винт M8x30 из нержавеющей стали (18 шт. в коробке)

Шайба из нержавеющей стали DIN 125 M8 (36 шт. в коробке)

Гайка DIN 934 M8 из нержавеющей стали (18 шт. в коробке)

Пружинная шайба DIN 127 M8 (18 шт. в коробке)

DIN 14583 Пластиковый винт M4x16 (14 шт. в коробке) Можно использовать любой пластиковый винт. Никаких винтов для листового металла! Предпочтителен термопласт 4,5х16.

Гайка DIN 439 M8 (малая высота) (6 шт. в коробке)

Шуруп Spax 4,5 мм для крепления к стене. Подходит для спакса толщиной 3 мм!

Сборка:

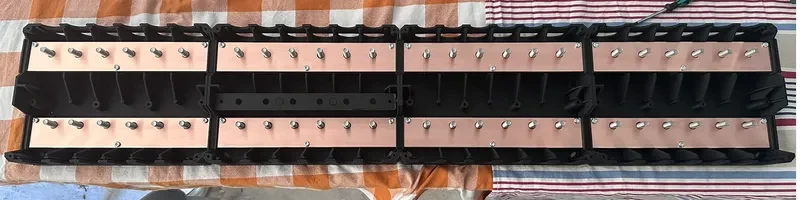

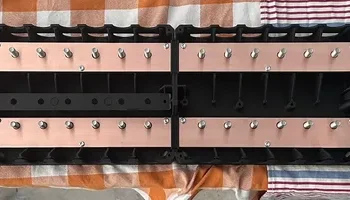

Прямо вперед, просто посмотрите на картинку ниже. Примечание: большие зажимные гайки необходимо поворачивать, выходя за пределы правой стороны!

Сделано в SW2021. Никакого коммерческого использования!

ОБНОВЛЕНИЕ, апрель 2026 г.:

Включены чертежи шин в формате PDF и файлы шин в формате STEP.
