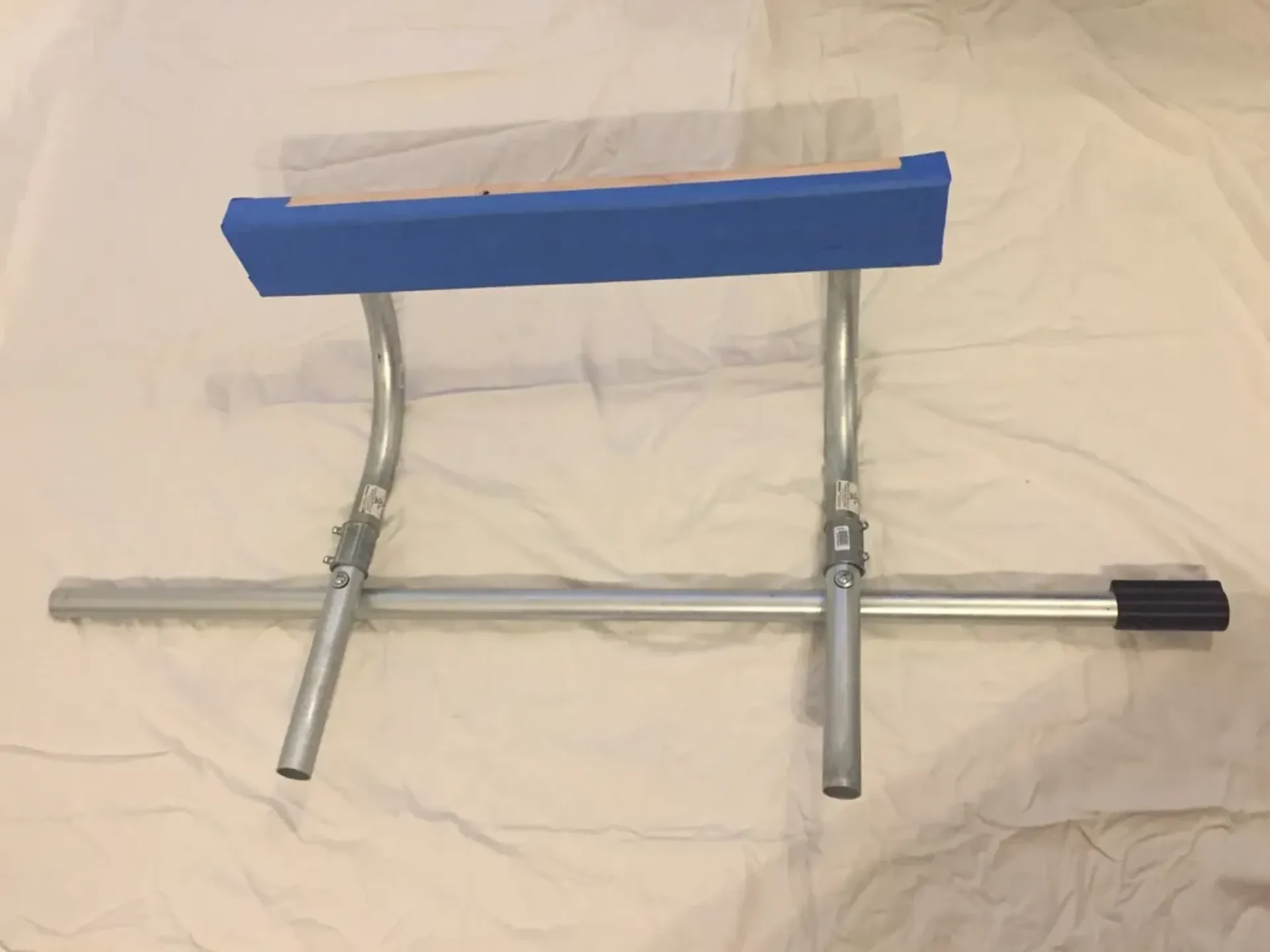

Детали перекладины для дверного проема своими руками Ninj..

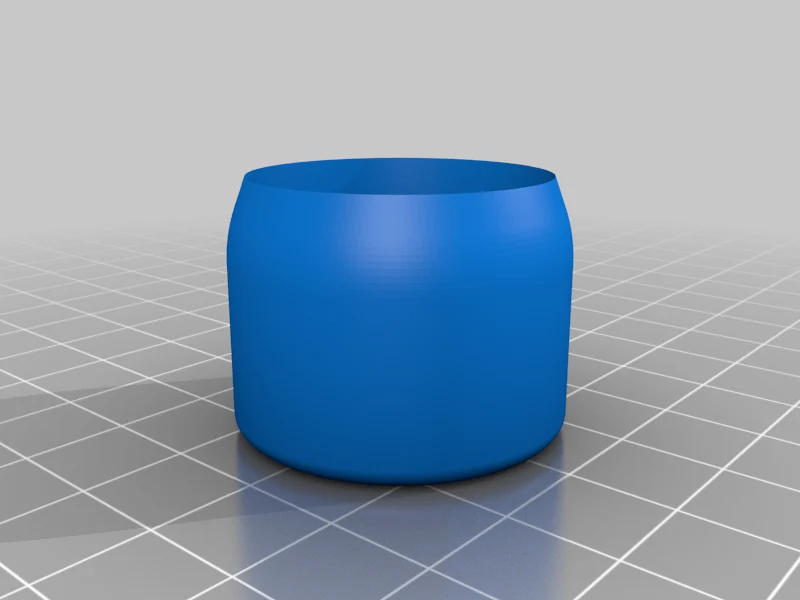

Меня очень расстроило то, что перекладины для дверных проемов повсюду распроданы из-за Covid-19 / карантина, поэтому я решил сделать свой собственный. Для его изготовления используется материалов на сумму 20 долларов, что соответствует аналогичным слиткам на Amazon. Я смоделировал и напечатал для него несколько торцевых заглушек с помощью Ninjaflex, чтобы они не поцарапали стены.

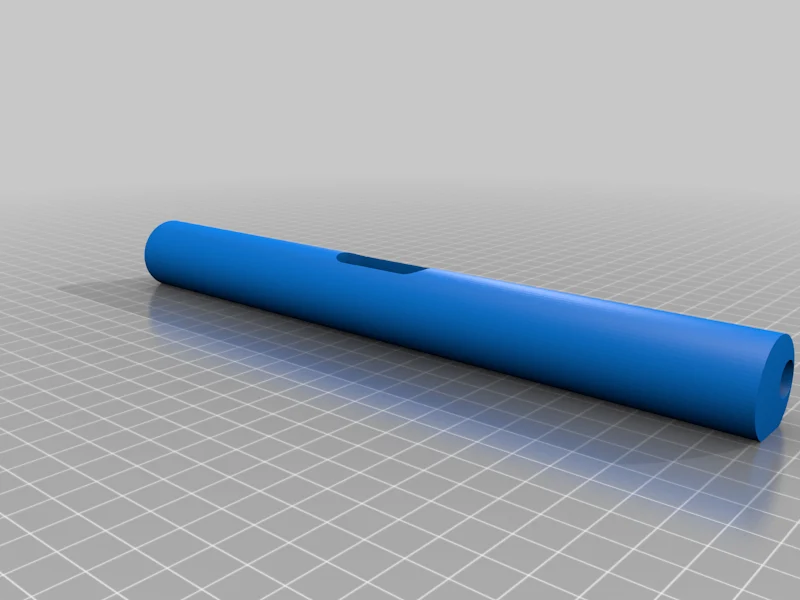

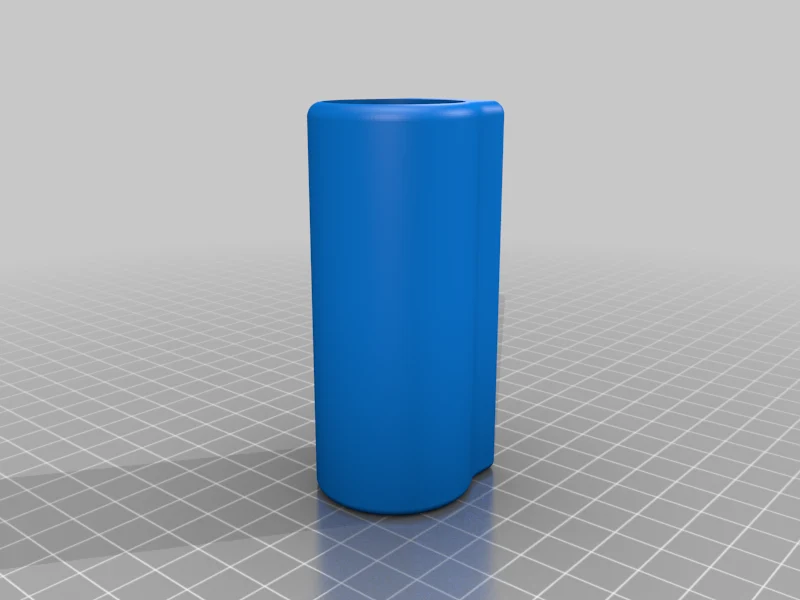

Обновление от 4/10: я добавил несколько деталей, которые удерживают стальной стержень 3/8 дюйма в середине перекладины, чтобы он не просто полагался на винтовую муфту, которая скрепляет детали. Все детали соединяются друг с другом посредством трения.

Инструкция: https://www.instructables.com/id/Doorway-Pull-Up-Bar-From-EMT-Conduit/

Отказ от ответственности: я не знаю, насколько он прочный, но самым слабым местом определенно является установочный винт, соединяющий две части вместе. Если у кого-то есть рекомендации по усилению, пожалуйста, дайте мне знать в комментариях! Я вешу 200 фунтов, и кажется, что он меня держит нормально.

Шаги по изготовлению перекладины для подтягивания в дверном проеме

Вам понадобится кабелепровод ЕМТ, 2 фута деревянного бруса 2x4, а также несколько шурупов и болтов.

Материалы
1-дюймовый кабелепровод EMT — вам понадобится всего около 60 дюймов (5 футов), но компания Lowes продает его только секциями по 10 футов. 11 долларов — Лоус
2 углового колена (1 дюйм EMT). 6,18 доллара за штуку, всего 12,36 доллара — Лоуз
2 установочных винтовых соединения (для ЕМТ 1 дюйм). 0,87 доллара США за штуку, общая сумма 1,74 доллара США — Lowes
2 фута в длину, 2х4 — около 0,50 доллара? Вы также можете использовать для этого больше болтов и гаек длиной 3 дюйма — по 2 штуки. Здесь я использовал машинные болты 1/4-20 x 3 дюйма.
2,5-дюймовые шурупы — 2 шт.
(Дополнительно) шайбы между болтами и ЕМТ.
(Необязательно) Что-нибудь для закрытия концов ЕМТ на дверном косяке, например, клейкая лента, пенопласт или буквально просто тряпка, приклеенная к нему. Я использовал 3D-печатный Ninjaflex, чтобы сделать свою собственную кепку, но я понимаю, что у 99,9% людей ее нет.
Инструменты
Что-нибудь, чтобы отрезать 1-дюймовый ЭМТ — я использовал лобзик, вы также можете использовать ножовку по металлу.

Дрели и сверла + Дополнительно — ступенчатые сверла позволяют легко вырезать большие отверстия в металле.

Зажимы для удержания ЕМТ во время резки/сверления.
Время: ~2 часа, если вы делаете это у себя в квартире, прижавшись к кухонной стойке и разбираясь во всем на ходу. Вероятно, 30 минут, если вы следуете этому руководству и у вас есть настоящий магазин и сверлильный станок.
Порезы

Разрежьте кабелепровод ЕМТ на следующие секции:

42 дюйма (или примерно на 2 дюйма больше с каждой стороны карниза дверной коробки.)
8,5 дюйма
8,5 дюйма

Отрежьте 2x4 примерно до 2-3 футов в длину, на самом деле вам нужно всего на 3 дюйма длиннее, чем расстояние между ручками, а с моими ручками, расположенными на расстоянии 18 дюймов друг от друга (следующий шаг), мне будет достаточно 24 дюймов.

Сверление отверстий и сборка

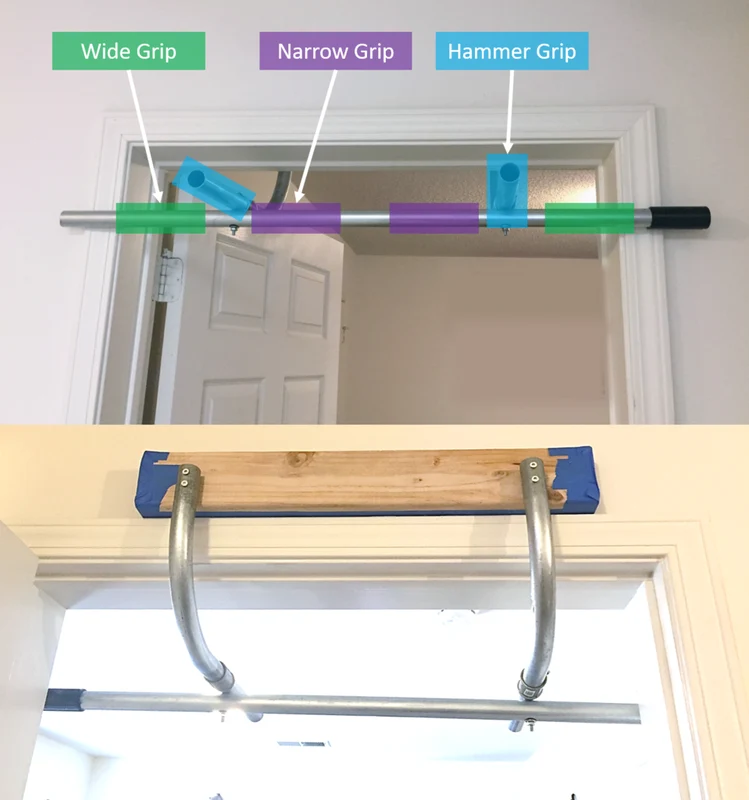

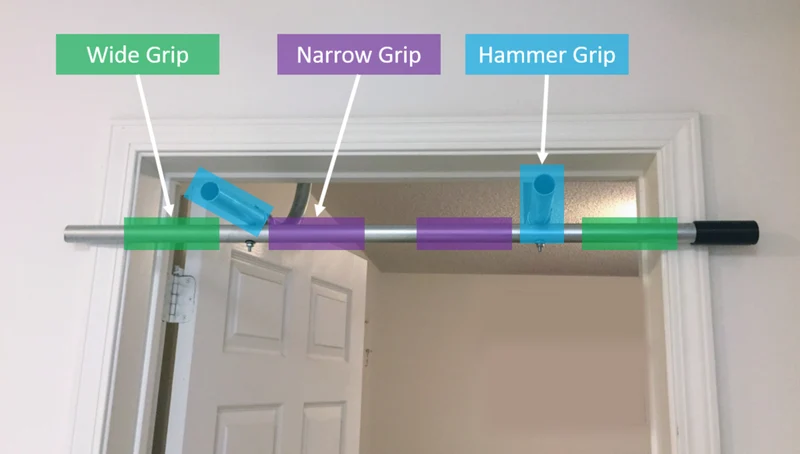

Сначала вам нужно решить, на каком расстоянии друг от друга должны быть прямые хваты. Я подсчитал, что расстояние в 18 дюймов кажется правильным, но расстояние от 16 до 19 дюймов, вероятно, подойдет. Мой рост 6 дюймов 2 дюйма, поэтому я хотел, чтобы он�� были немного шире, чем могли бы захотеть более низкие люди. Давайте сделаем это для 18 дюймов.

Вот порядок, в котором я все сверлил:

Прямоугольные соединители 2x4

Отмерьте расстояние 18 дюймов на вашем 2х4 и отметьте места отверстий. Вам нужны два шурупа для дерева с каждой стороны, поэтому убедитесь, что колено под прямым углом находится достаточно высоко над деревом. Возможно, не ставьте его полностью вверх, потому что вам нужно место для рук.
Закрепите один из угловых брусков на дереве поверх отмеченных отверстий, как показано на рисунке.
Просверлите отверстия в дереве. Сначала используйте сверло 11/64 дюйма в EMT, чтобы шуруп мог пройти сквозь него без проблем, затем используйте сверло 1/8 дюйма для дерева 2x4, чтобы шуруп хорошо захватился.
Просверлите первый винт.
Наклоните ЕМТ так, чтобы он приблизился к дереву под углом 90°, затем просверлите/вкрутите второй винт.
Повторите то же самое для второго прямоугольного разъема.

Установочные винтовые муфты

Ввинтите соединители с установочными винтами куда хотите. Я наклонил их под углом 45°, потому что мне показалось, что это выглядит круто, и на всякий случай мне нужно было их вкрутить (в этом не было необходимости). Прикрепите 8,5-дюймовые секции ЕМТ к каждому установочному винту.

Если вы хотите сделать эту деталь более надежной, используйте для нее также несколько болтов и гаек. Мне не хотелось покупать больше болтов, поэтому я этого не сделал.

Турник — главное

Подождите пока сборку
