Вентилятор для сна (BedJet lite своими руками)........

Этот проект вдохновлен системой BedJet. Предназначен для циркуляции воздуха под одеялом для предотвращения перегрева во время сна. Однако эту конструкцию можно использовать и в других сценариях, когда необходимо перенаправить поток воздуха от стационарного вентилятора.

Предоставленные 3D-модели предназначены для установки 10-дюймового осевого вентилятора в сочетании с воздуховодом диаметром 10 дюймов. Тем не менее, модели могут быть уменьшены или увеличены, чтобы соответствовать различным настройкам. Вентилятор и воздуховод — единственные действительно необходимые детали.

Дополнительные компоненты включают дистанционный переключатель розетки, чтобы вы могли включать и выключать ее, не выходя из кровати, или, что еще лучше, розетку для умного дома, чтобы вы могли использовать голосовую команду для управления ею. В зависимости от типа вентилятора, который вы покупаете, регулятор скорости двигателя также может оказаться полезным, чтобы вы могли уменьшать/увеличивать его скорость. Некоторые вентиляторы поставляются с одним из них, но если его нет, ваш вентилятор может зависнуть на максимальной скорости без дополнительного контроллера двигателя.

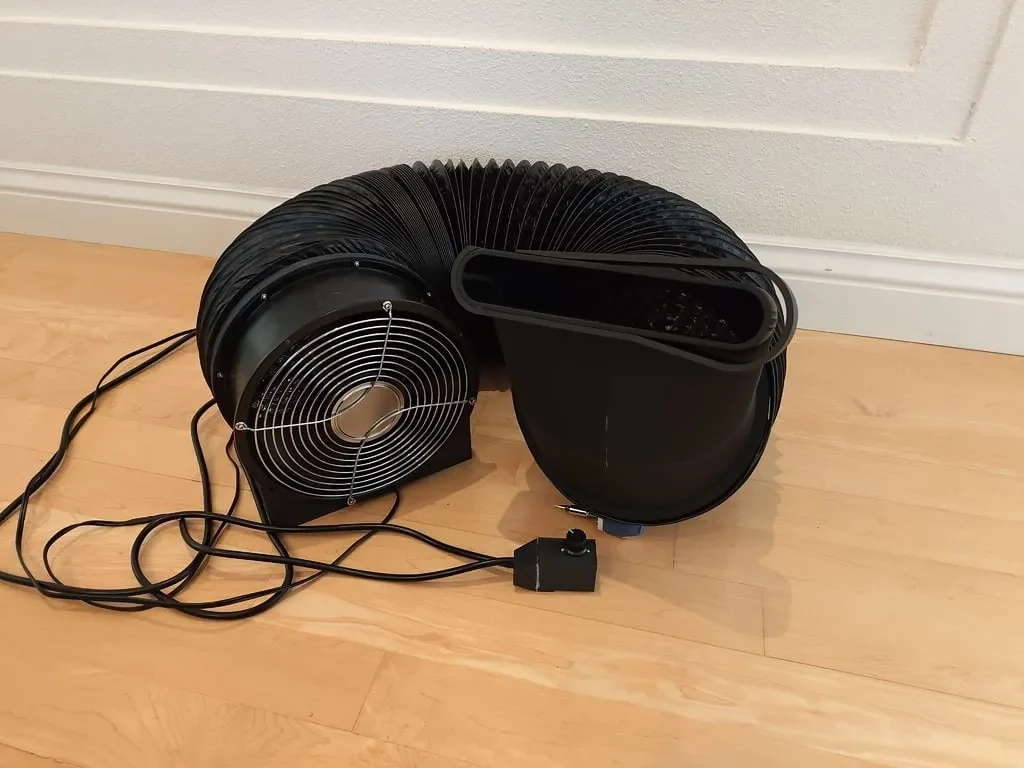

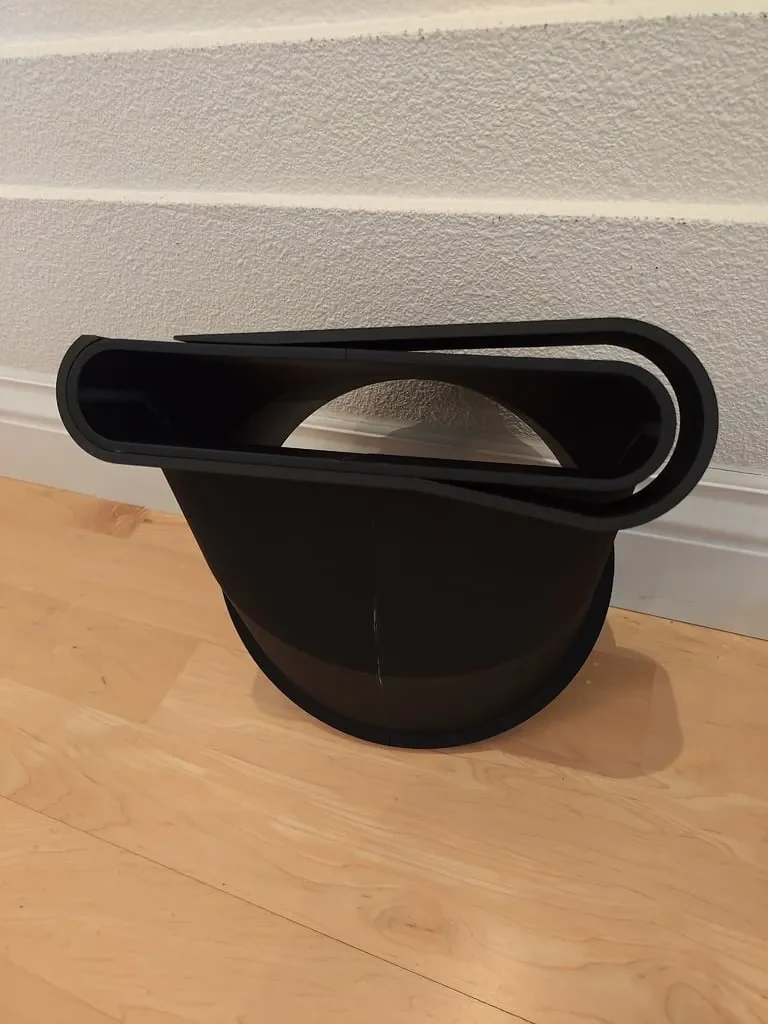

Предоставленные фотографии демонстрируют, как напечатанные на 3D-принтере детали сочетаются с остальными компонентами. Фотографии включают в себя файл fan_base.stl, который удерживает вентилятор вертикально, файл fan_to_airduct_adapter.stl, кото��ый соединяет вентилятор с воздуховодом (необходимо распечатать 4 раза и склеить), файл Mouthpiece.stl, который направляет поток воздуха на другом конце воздуховода (возможно, его придется разделить, чтобы он соответствовал размеру печатной платформы, а затем снова склеить после печати), а также файл Mouthpiece_blanket_clip.stl, который можно приклеить на положение мундштука зависит от того, какая ориентация лучше всего подходит для вашей установки (он обеспечивает зажим для угла одеяла, который может помочь удерживать его и удерживать мундштук под одеялом).

Не продемонстрирован файл Mouthpiece_adapter.stl, который может перенаправлять поток воздуха из мундштука на 90 градусов; это может потребоваться в зависимости от настройки вашего матраса. Также не показан файл mattrat_hook.stl, который представляет собой крючок, к которому вы можете привязать/привязать мундштук, чтобы мундштук оставался на месте, в зависимости от конфигурации вашего матраса.

При печати из PLA я использую следующие настройки печати: 10 % прямолинейное заполнение для fan_base.stl, fan_to_airduct_adapter.stl, Mouthpiece.stl и Mouthpiece_adapter.stl. Для мундштука_blanket.clip.stl я использую 30%-ное заполнение гироида, потому что эта часть требует некоторой гибкости. Для matrat_hook.stl я использую прямолинейное наполнение на 30%, потому что оно должно быть достаточно прочным, чтобы не сгибаться при удержании/креплении мундштука к кровати.

Конкретное оборудовани��, которое я использовал для этого проекта:

1x GARDTEC CAB706, 10-дюймовый осевой вентилятор переменного тока, 120 В
1x 10-дюймовый воздуховод
1x дополнительный кабель питания
1x регулятор скорости двигателя переменного тока, диммер

Однако, в зависимости от вашего уровня комфорта при пайке/монтаже проводов, вы можете предпочесть диммер с регулятором скорости двигателя переменного тока, который немного проще использовать из коробки. Тот, который я решил купить, немного громоздкий и требует дополнительной работы для использования. Есть решения, которые представляют собой просто розетку, к которой можно подключить вентилятор, но они могут стоить дороже. Кроме того, если вы купили вентилятор постоянного тока вместо вентилятора переменного тока, вместо этого вам понадобится контроллер вентилятора постоянного тока.
