Часы на велосипедной цепочке своими руками - из переработ..

Идея взята отсюда:

https://makezine.com/2015/06/05/upcycled-bike-chain-becomes-funky-timepiece/

адаптирован для 3D-печати.

Я построил часы на базе шагового двигателя 0,9° NEMA 17.

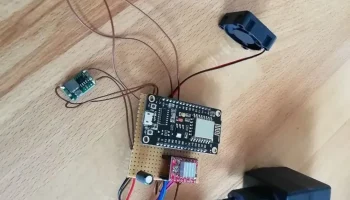

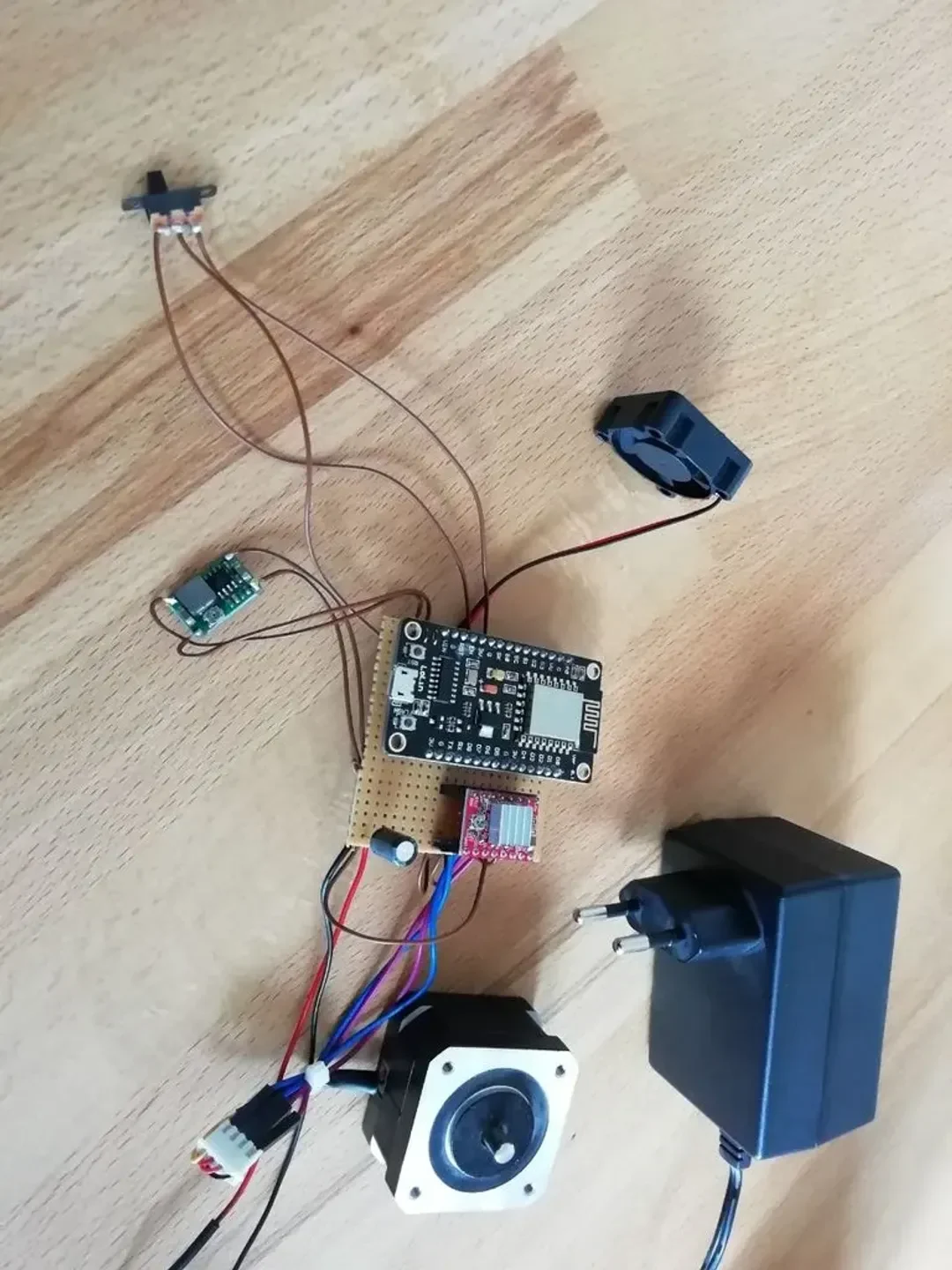

Я использовал esp8266, который у меня лежал, чтобы управлять двигателем с помощью драйвера шагового двигателя A4988.
Он делает один шаг каждые 36 секунд и имеет небольшой переключатель для ускорения установки часов.
Все питается от источника питания 12 В при токе 0,25 А; esp8266 подключается к питанию через небольшой понижающий преобразователь.
Поскольку компоненты рассчитаны на температуру около 40°C, я добавил к ним небольшой 30-мм вентилятор.

Кассета Shimano устанавливается на держатель с соответствующим шлицом и фиксируется крышкой спереди с помощью винта M6.
Все это надевается на вал мотора и крепит��я винтом М3 сбоку.

Здесь вы можете увидеть, как часы идут в ускоренном режиме:

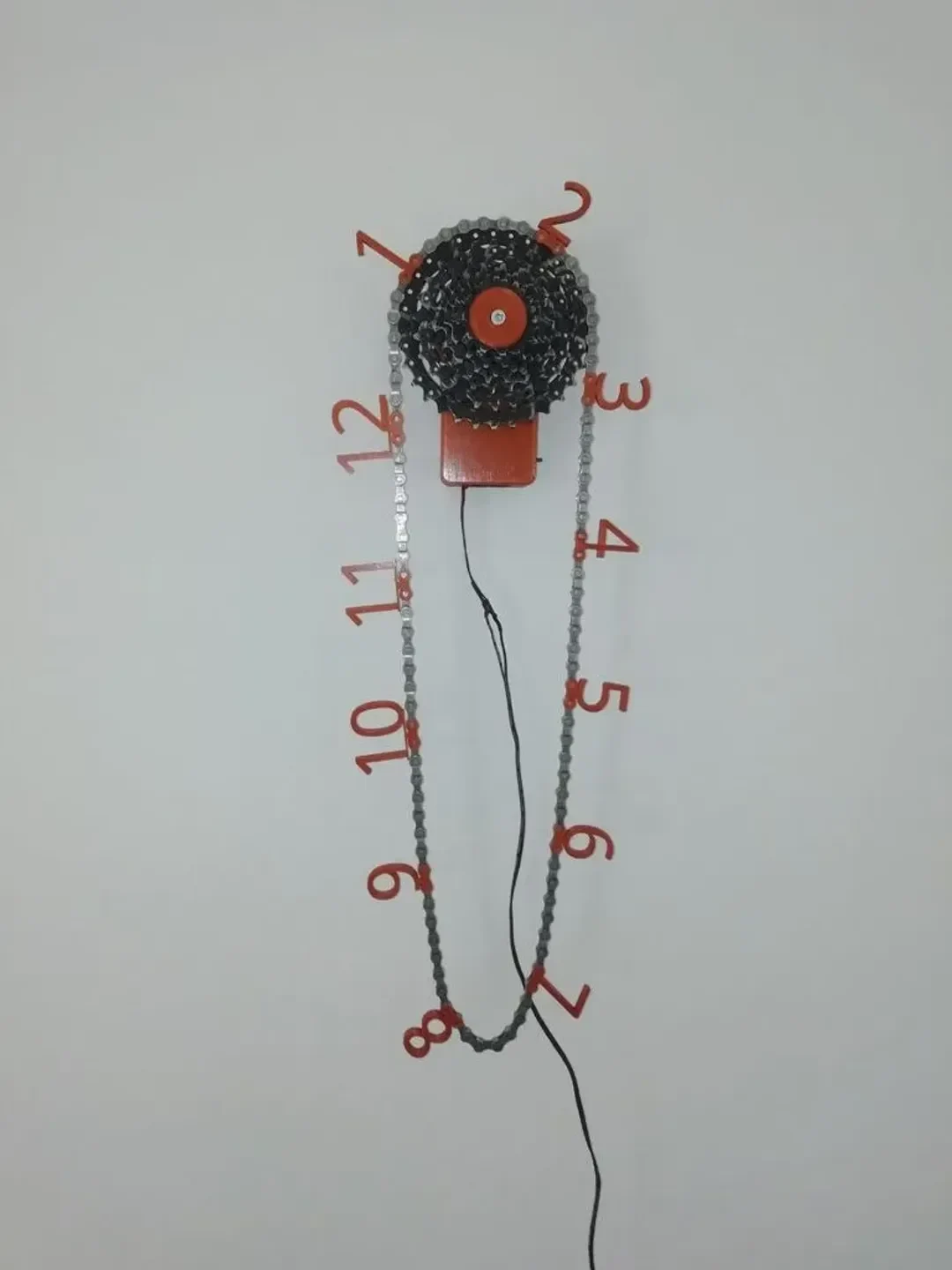

Цифры крепятся к цепочке с помощью капли суперклея.

Цепь имеет 8 звеньев между номерами, а используемая звездочка имеет 32 зубца.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

26

Нить:
Нить Das PETG Обожженная бронза

Категория: Сделай сам
