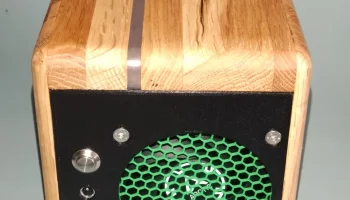

DIY-NAS - FreeOrca

Особенности
низкое энергопотребление

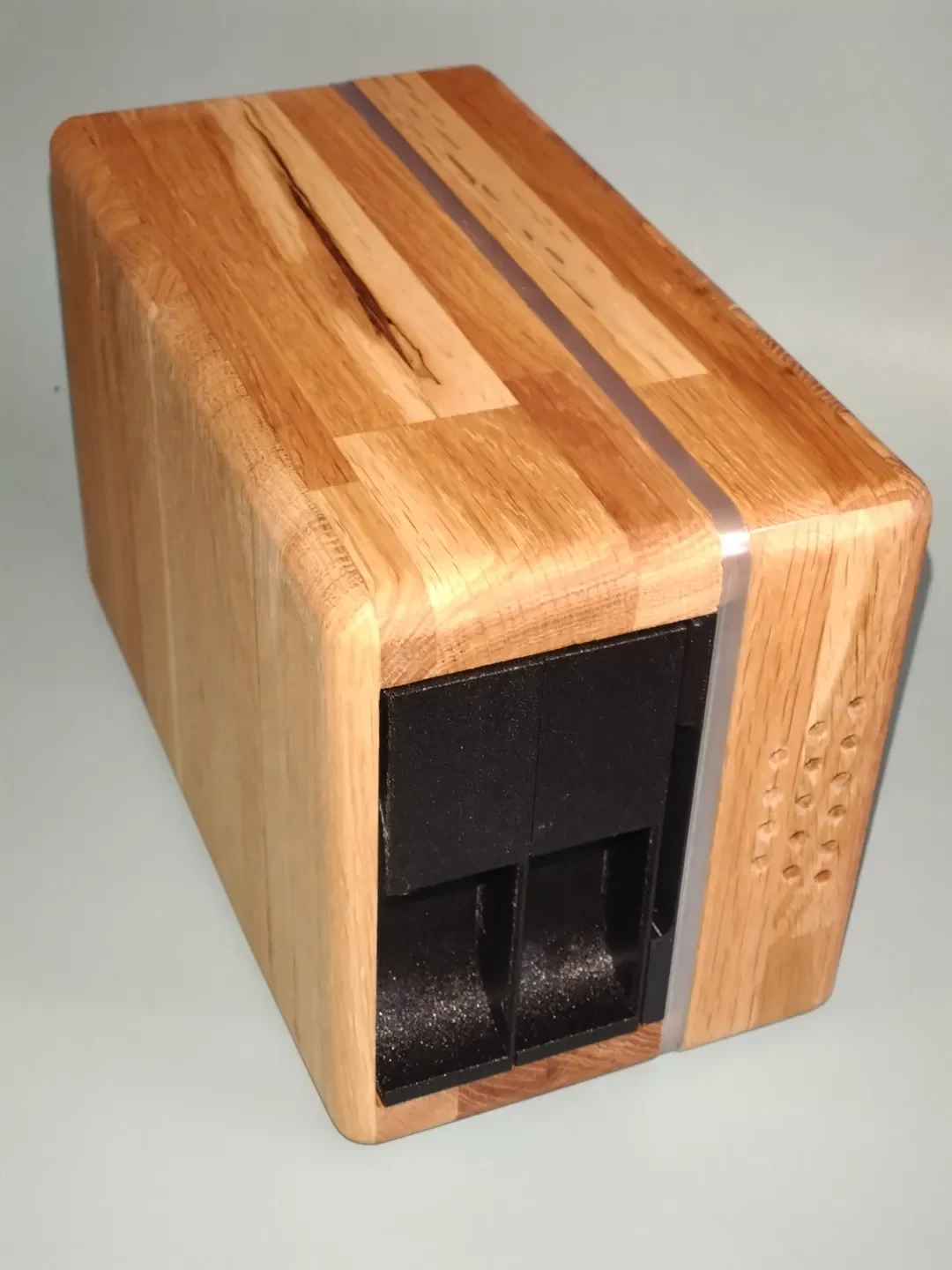

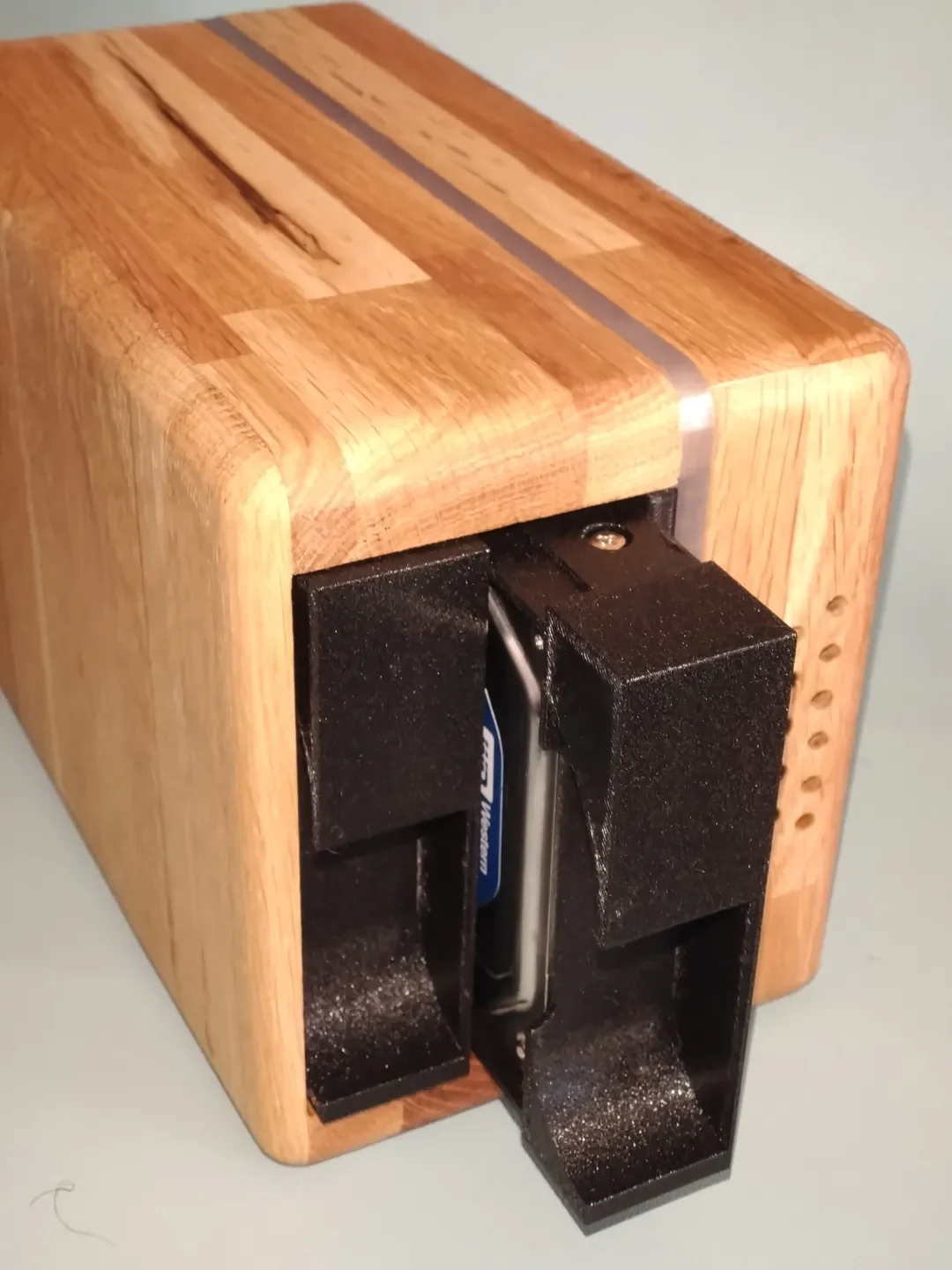

легко менять диски
На базе Raspberry Pi
встроенный вентилятор
светодиоды состояния

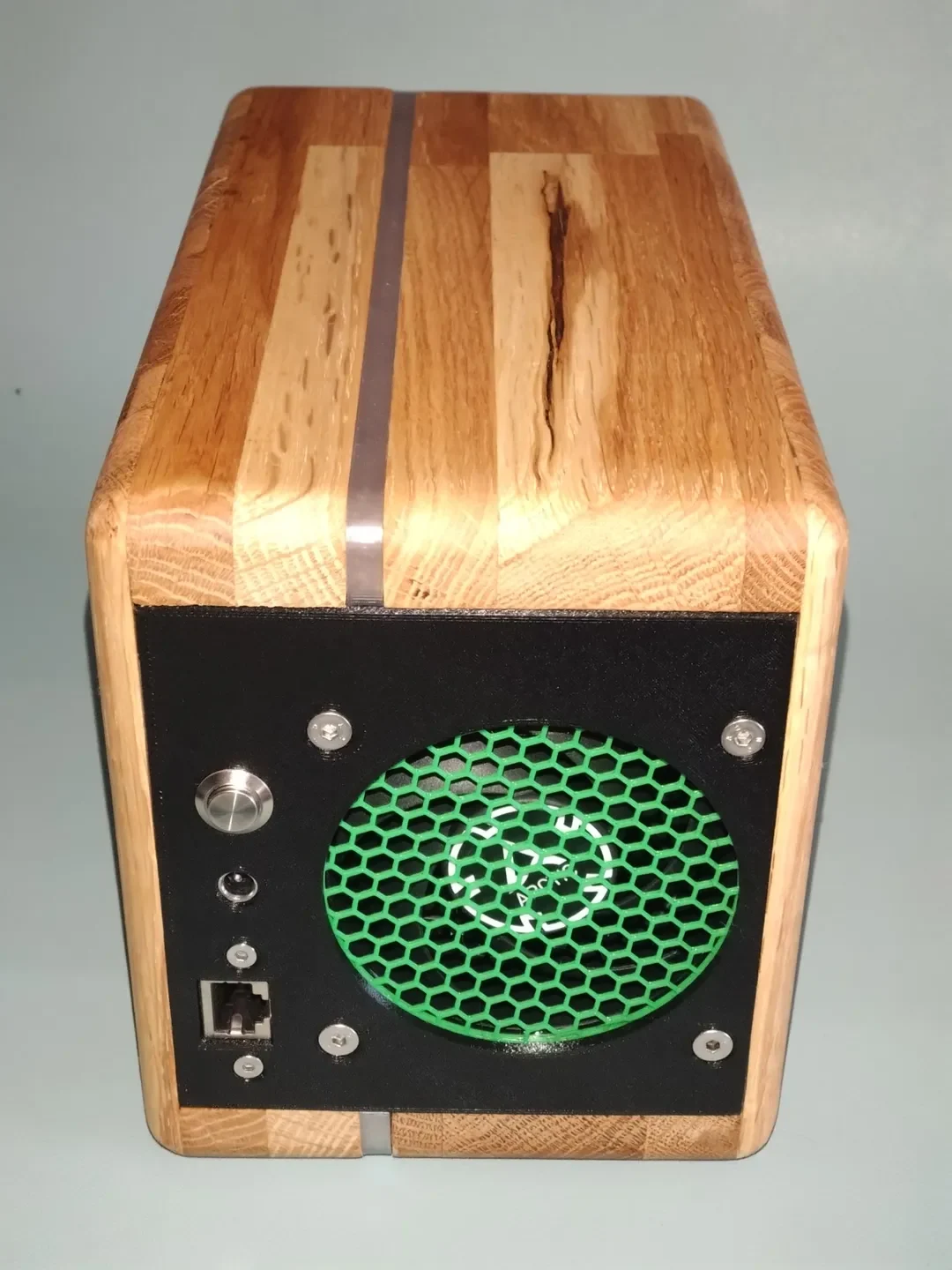

для работы требуются только RJ45 и разъем постоянного тока
Построен

Спецификация материалов
Информация о количестве материала
Источник питания 12 В/5 А 1. Это сильно зависит от приводов и SBC, ток 5 А должен охватывать большинство из них.
80-мм 4-контактный вентилятор, 12 В 1 3-контактный вентилятор также подойдет, но он громче и менее стильный.
Диск 2. Я использую WD Purple.
Raspberry Pi B 1 Каждый Raspberry Pi B должен это делать, но 4 или 5 обеспечат лучшую производительность.
Преобразователь Sata/USB 2. Требуется внешний источник питания 12 В, который также преобразует 12 В в 5 В.
Удлинитель SATA 15 см/6 дюймов 2
Гайки М4
М4 Инстеры 6
M4x10 Филлистер 4
M4x10 Потайная 2
M4x60 Потайная головка 4
M4x50 Потайная головка 6
Шуруп�� по дереву 4х20 мм 8
Дерево толщиной 18мм —
Пчелиный воск —
RJ45 Расширение 1
PCB 1 Спецификация представлена в виде HTML-файла.
5,5x2,1 мм Jack 1 или 5,5x2,5 мм, чтобы он подходил к блоку питания
5,5x2,5 мм Разъем 2 для конвертера Sata/USB
12 мм пуговица 1
Провод 0,14мм² 40см для подключения кнопки к плате
Разъем JST-HX 2-полюсный 3 для питания и жестких дисков
Застежка-молния 4. Для крепления удлинителей SATA в отсеке для дисков.

Печать

Печатал в основном из негорючего PETG.
Настройки также были в основном стандартными.
И ориентации такие, как показано.
Поддерживающий материал или юбка не нужны (я этим немного горжусь).

Распечатал на МК4.

Фильтр вентилятора
ПЭТГ
Нет верхнего или нижнего слоя
Медовый ком 20%

Я использовал другой цвет, поэтому он имеет некоторые преимущества.

Фильтр вентилятора внутренний
огнестойкий из PETG
Нет верхнего или нижнего слоя
Сетка 50%
Деревянное приспособление
НОАК
5 периметров
Статусное кольцо
прозрачный ПЭТГ
гироскопическое заполнение (лучше рассеивает свет)
5 периметров для вставок (думаю, помогает, но может быть и неверно)
Демпфер вентилятора и прокладка вентилятора
Гибкий/ТПУ
Проставка 4x

PETG или PLA также подходят, но TPU помогает снизить шум вентилятора.

Прокладка для материнской платы
огнестойкий из PETG
Проставка 4x
Все остальные части
огнестойкий из PETG

Я не думаю, что он сгорит, но лучше приберегите извиняющихся.

Вам нужна помощь?

Если вы новичок в электронике, пайке, работе с деревом или Raspberry Pis и вам нужна помощь, просто дайте мне знать, я окажу вам столько помощи, сколько смогу.
Также у меня есть запасные печатные платы и детали, которые я могу вам предоставить.

Если у вас есть идеи или я могу подумать ��учше, просто дайте мне знать.

Когда программное обеспечение будет готово (функционально), я предоставлю его.

Также я обновлю это с некоторыми инструкциями.
