CNCDan — симуляционная установка своими руками

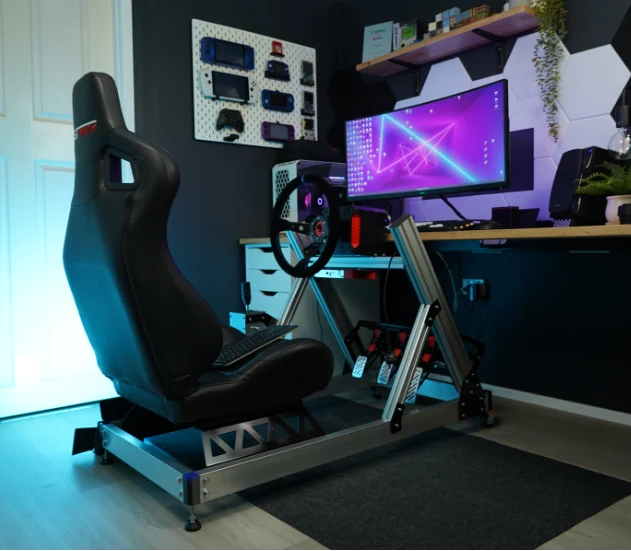

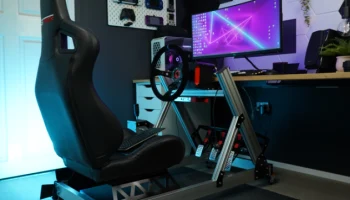

Этот проект является частью моей серии гонок DIY Sim. Эта сим-установка предназначена для работы со всеми моими аксессуарами для гоночных симуляторов, сделанными своими руками, а также с любым сиденьем с расстоянием между отверстиями в направляющих 357x300 мм (ширина x длина).

Сиденье, которое я использовал, от Next Level Racing GTRacer 2.0. Если вы найдете сиденье, совместимое с этой конструкцией без каких-либо модификаций, дайте ��не знать, и я приложу список совместимых моделей!

Будьте осторожны с кронштейнами рулевой рейки. Напильник для обеих сторон одинаков, но вам нужно будет утопить отверстия на противоположных сторонах, чтобы получилась пара пластин с зеркальным отражением. Я загрузил файл .STEP для обоих, чтобы вы поняли, что я имею в виду.

Если вы решите сделать плоские кронштейны самостоятельно вручную, вы сможете открыть файлы DXF и распечатать их в масштабе 1:1 на бумаге, чтобы использовать в качестве шаблона. Вы также можете распечатать файлы .STEP на 3D-принтере и использовать их в качестве шаблона.

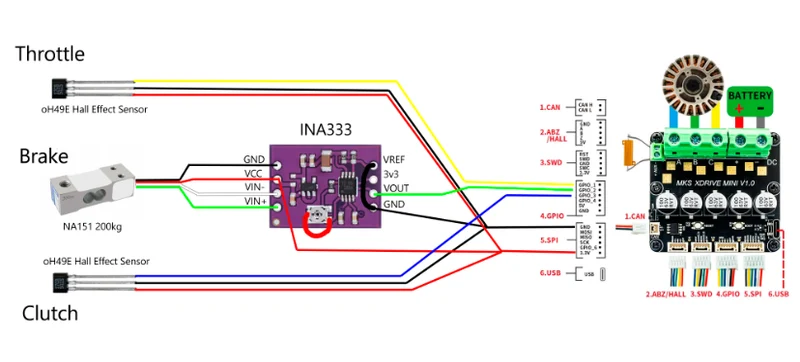

Вот схема подключения педалей к FFBeast Wheel: Порядок соединений GPIO не имеет значения, просто назначьте педали как правильные входы в игре, и все будет готово!

Если вы хотите собрать весь набор, вот ссылки на другие проекты, представленные в этом видео!

Переключатель: (Педали Sim Sim от Рода Кляйна | Скачать бесплатную модель STL | Printables.com)

https://github.com/dmcke5/H-Shifter

Педали: (рисунок H «сделай сам» и последовательное переключение передач от Рода Кляйна | Скачать бесплатно модель STL | Printables.com)

https://github.com/dmcke5/SimPedals

Колесо: (Гоночное колесо FFBeast Sim Diy Direct Drive от Рода Кляйна | Скачать бесплатную модель STL | Printables.com)

https://github.com/dmcke5/FFBeast-Wheel

Наконец, вот ссылка на плату INA333, которую я использовал для работы тензодатчика с колесом FFBeast: https://www.aliexpress.com/item/1005007130064459.html

Ссылка на видео: https://youtu.be/oFvz3rBkJsg

Спецификация материалов

2 м экструзии 8040

1м 4040 Экструзия

3,5 м алюминиевого профиля 70x30x3 с правой стороны

Гайки, болты и шайбы

34 Т-образных гайки M5 4040

50x M5x16 ШКС

50 шайб М5

16 болтов с шестигранной головкой M8x40

4 болта с шестигранной головкой M8x20

24 нейлоковых гайки M8

36 шайб M8
