Бачок для травления печатных плат своими руками........

Танк для травления печатной платы своими руками (Бедняки)

Создайте свой собственный резервуар для травления менее чем за 10,00 евро.

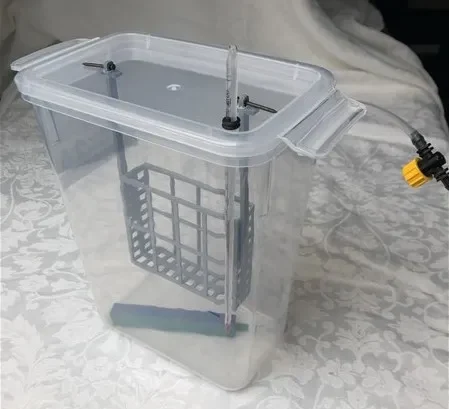

Этот резервуар для травления изготовлен из пластикового прямоугольного ящика для хранения и некоторых аквариумных атрибутов i.c.w. некоторые детали, напечатанные на 3D-принтере. Он может травить печатные платы размером до 10x16 см.

Аппаратное обеспечение:

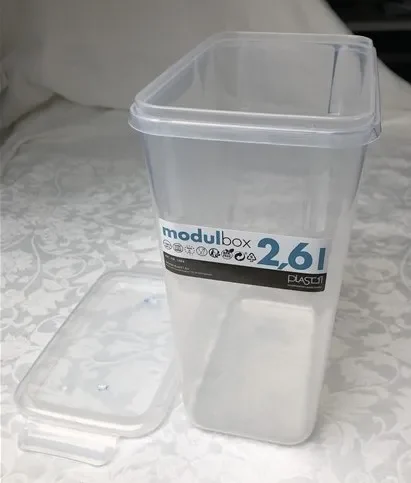

Квадратная банка для хранения объемом 2,6 л;
2 гвоздя;

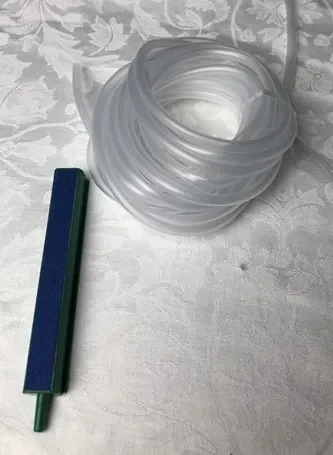

Bubble Bar Air Stone (длина 10 см); https://aliexpress.com/item/4000510994452.html?spm=a2g0o.store_pc_groupList.8148356.35.732e6eabQQF3dE&pdp_npi=2%40dis%2 1EUR%21%E2%82%AC%201%2C39%21%E2%82%AC%201%2C21%21%21%21%21%21%4021038edc16779353614332325efd64%2110000002489760011%21sh
Воздушный шланг; https://aliexpress.com/item/32919412958.html?spm=a2g0o.store_pc_groupList.8148356.57.c3bbeeaaXNwCjc&pdp_npi=2%40dis%21 EUR%21%E2%82%AC%201%2C04%21%E2%82%AC%200%2C91%21%21%21%21%21%4021038edc16779354925204771efd64%2110000000514797744%21sh
Клапан воздушного потока (опция); https://aliexpress.com/item/1005002278464551.html?spm=a2g0o.store_pc_groupList.8148356.37.54d25b7eDS23N5&pdp_npi=2%40dis %21EUR%21%E2%82%AC%202%2C19%21%E2%82%AC%201%2C97%21%21%21%21%21%4021038edc16779355900977193efd64%2112000023286850430%21sh

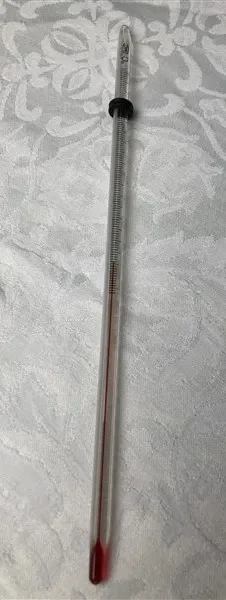

Термометр Graden Glass 50/100 Цельсия; https://aliexpress.com/item/32895814806.html?spm=a2g0o.store_pc_allProduct.8148356.3.78abcf38e1GIEh&pdp_npi=2%40dis %21EUR%21%E2%82%AC%201%2C41%21%E2%82%AC%200%2C97%21%21%21%21%21%40211b88ec16779358168126568e0bb5%2165828404146%21sh
2 маленьких уплотнительных кольца.

Печатные детали:

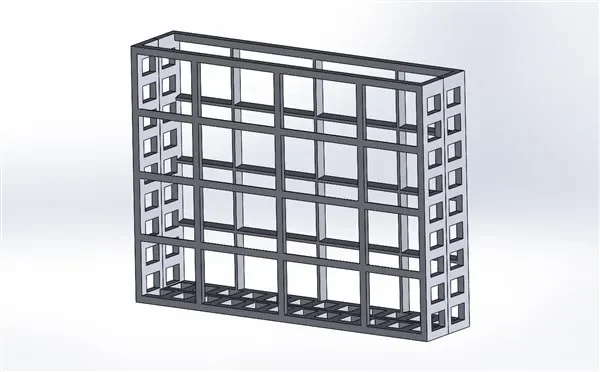

Ящик — распечатайте дважды (склейте две половинки вместе);

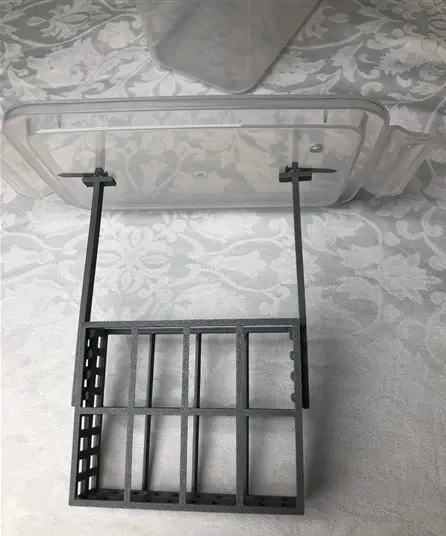

Вешалка — распечатайте дважды.

Просверлите или вырежьте в крышке отверстия для вешалок, воздушного шланга и термометра. Используйте 2 гвоздя, чтобы прикрепить вешалки к крышке. Наденьте уплотнительное кольцо на термометр (примерно на 4 см сверху) и плотно закройте крышку. Поместите воздушный камень по диагонали внизу (зафиксируйте его двусторонним скотчем). Поместите воздушный шланг рядом с резервуаром или крышкой (при необходимости используйте клапан потока).

Я подключаю воздушный шланг к компрессору, любой другой может использовать аквариумный воздушный насос.

Вот и все.
