Колеса для электропоездов Playtive своими руками........

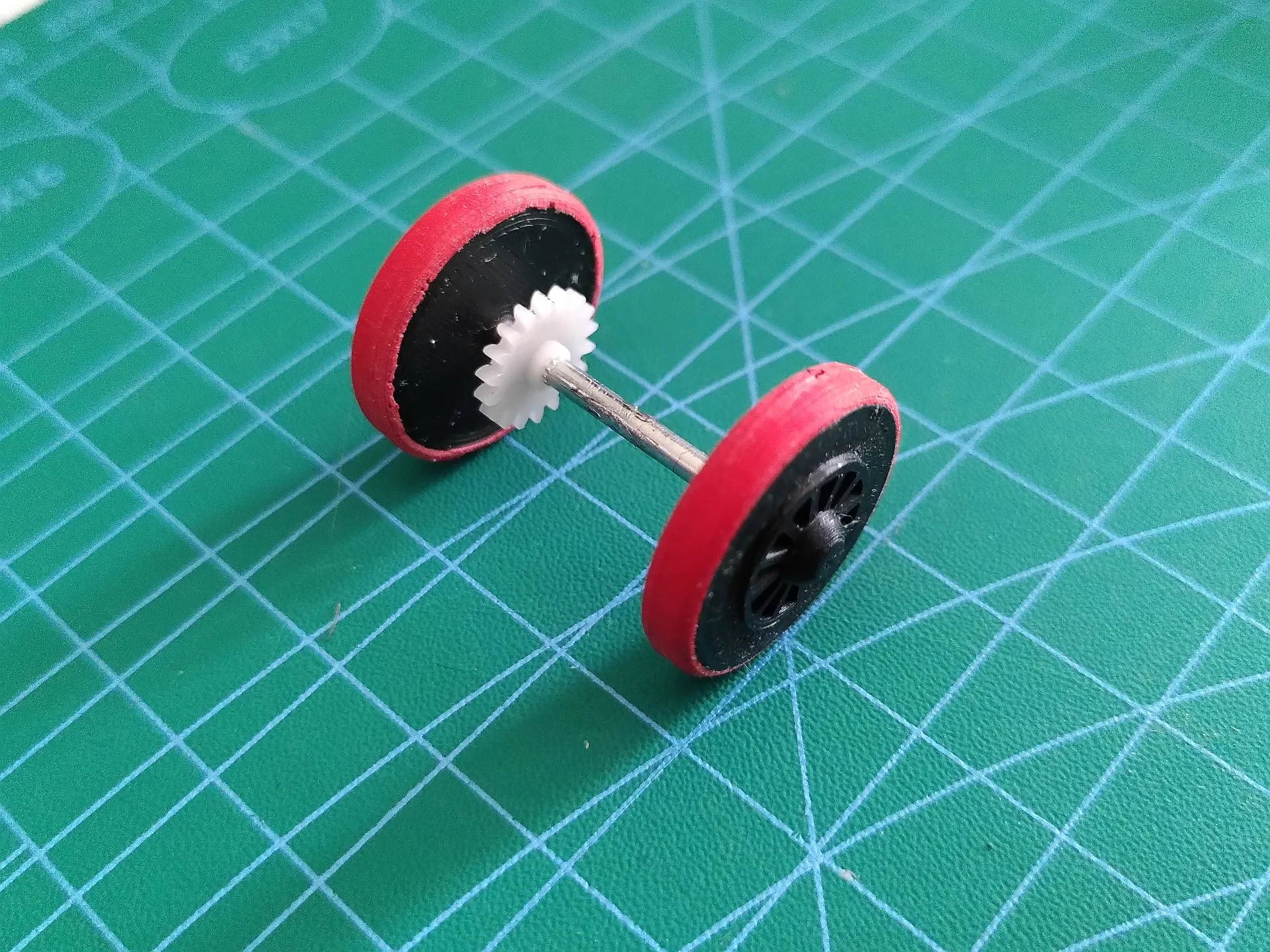

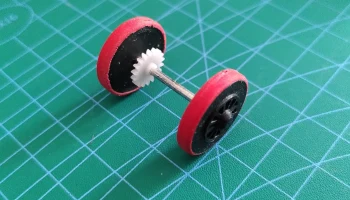

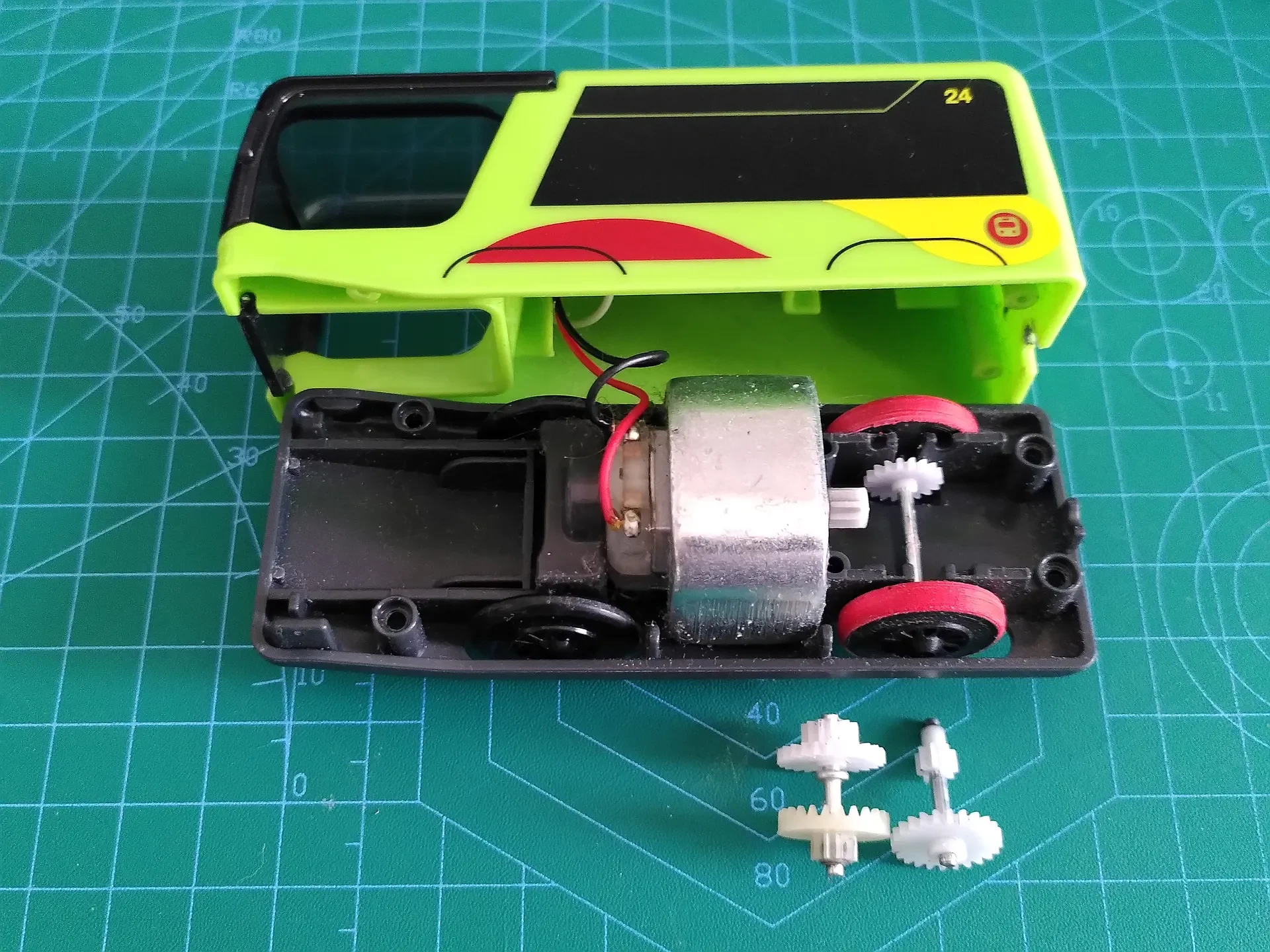

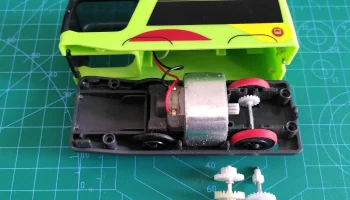

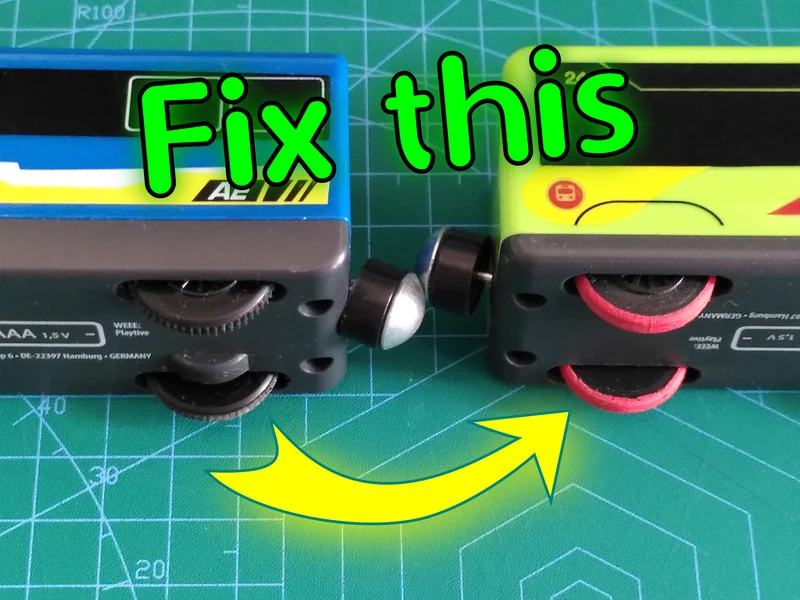

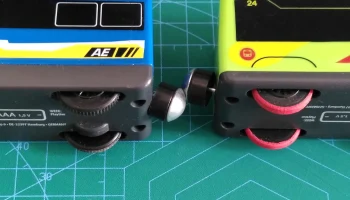

После некоторых злоупотреблений резиновые колеса игрового поезда моего сына сломались, и я начал искать, как их починить. Запасные части купить сложно, поэтому я решил полностью заняться своими руками. Спустя несколько неудачных попыток я придумал эту форму, которая позволяет добавить протектор из силиконовой резины (обеспечивает хорошее сцепление с деревянными гусеницами) к пластиковому ободу, напечатанному на 3D-принтере (для устойчивости).

На ободе имеются спицы, которые помогают силиконовому каучуку растекаться и образовывать механически прочное соединение. Возможна печать с соплом 0,4 мм, рекомендуется использовать сопло 0,25 мм.

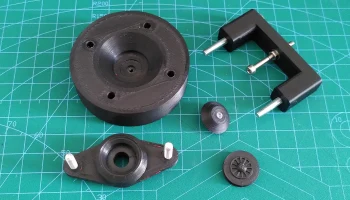

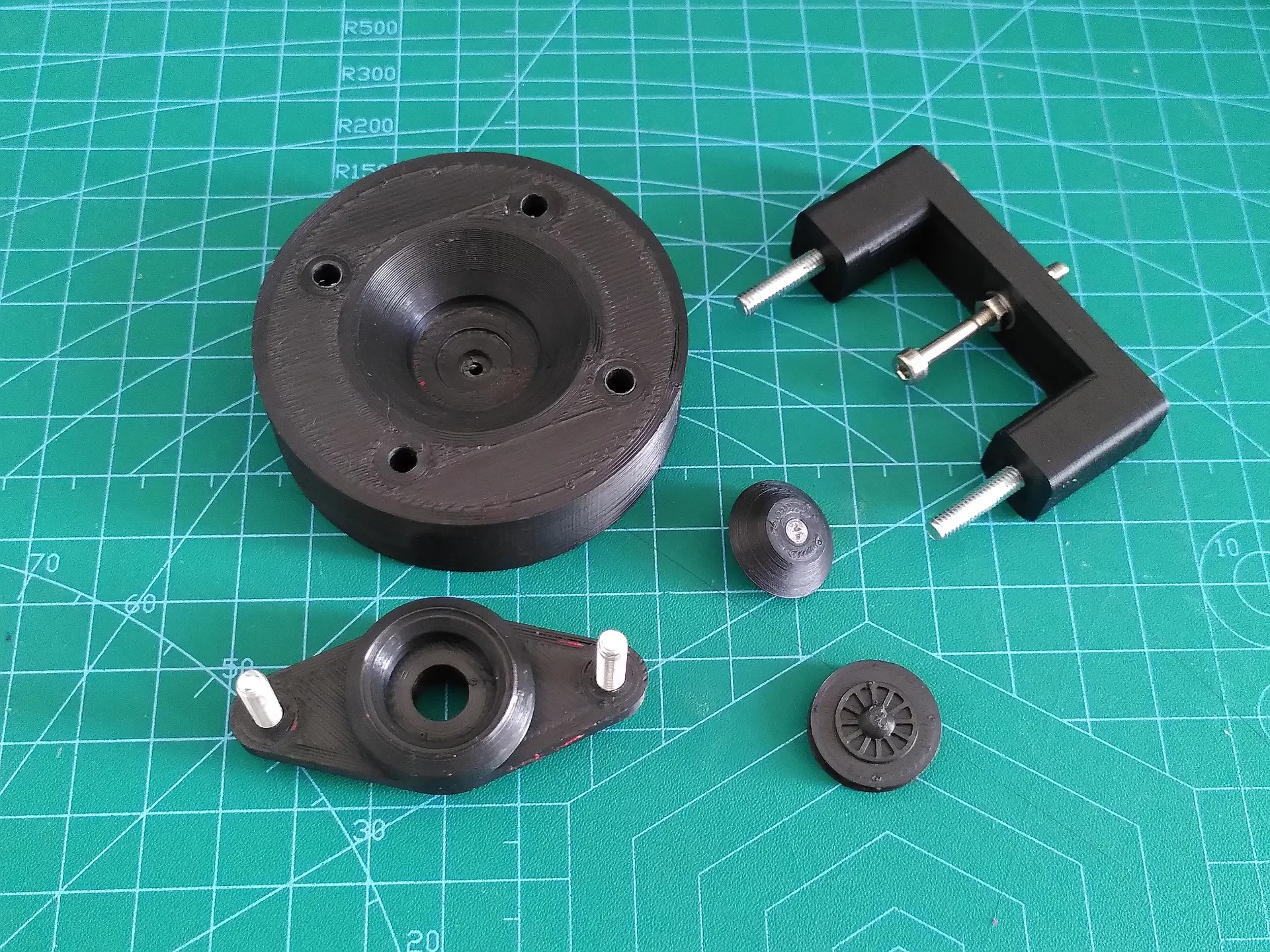

Печатные детали:

Playtive-Antriebsrad-Felge.3mf: Обод (4 шт.), лучше всего печатать с соплом 0,25 и высотой слоя 0,1 мм.
Playtive-Antriebsrad-Aufnahme.3mf: Основной корпус формы (пурпурный)
Playtive-Antriebsrad-Fixierbalken.3mf: Поперечин�� (голубой)
Playtive-Antriebsrad-Stempel.3mf: Печать (зеленая)
Playtive-Antriebsrad-Zentrierstück.3mf: Центральная направляющая (серая)

Для формы детали необходимо распечатать в указанной ориентации без поддержки и собрать с помощью дополнительного оборудования:

1 винт M2x8 (например, ISO 7047)
2 винта с шестигранной головкой M3x30 (например, ISO4762)
2 шайбы М3
2 гайки М3
2 винта M4x40 (например, ISO7045)
2 винта M4x20 (например, ISO7045)
2 шайбы M4
4 гайки М4
короткая резинка

Порядок работы:

Снимите защитные слои в шестигранных гнездах основного корпуса формы и установите четыре гайки M4.

Обработайте места контакта основного корпуса формы и уплотнителя разделительным составом (например, спреем Teflon® или воском).

Прикрутите центральную направляющую к ободу винтом M2x8. Лучше всего это сделать, сначала плотно вкрутив болт M2x8 в центральную направляющую, а затем прикрутив обод. Две плоские поверхности должны прижиматься друг к другу с минимальным зазором или без него.

Опустите обод с центральной направляющей в основной корпус формы. Убедитесь, что он плотно вписывается в рецессию.

Свободно наденьте уплотнение на центральную направляющую, но пока не прикрепляйте его к основному корпусу формы.

Наверните гайку М3 на болт М3х30 и вставьте болт в центральное отверстие поперечины. Вторую гайку слегка закрутите, чтобы болт не выпал.

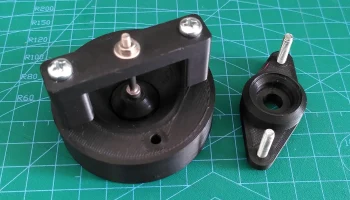

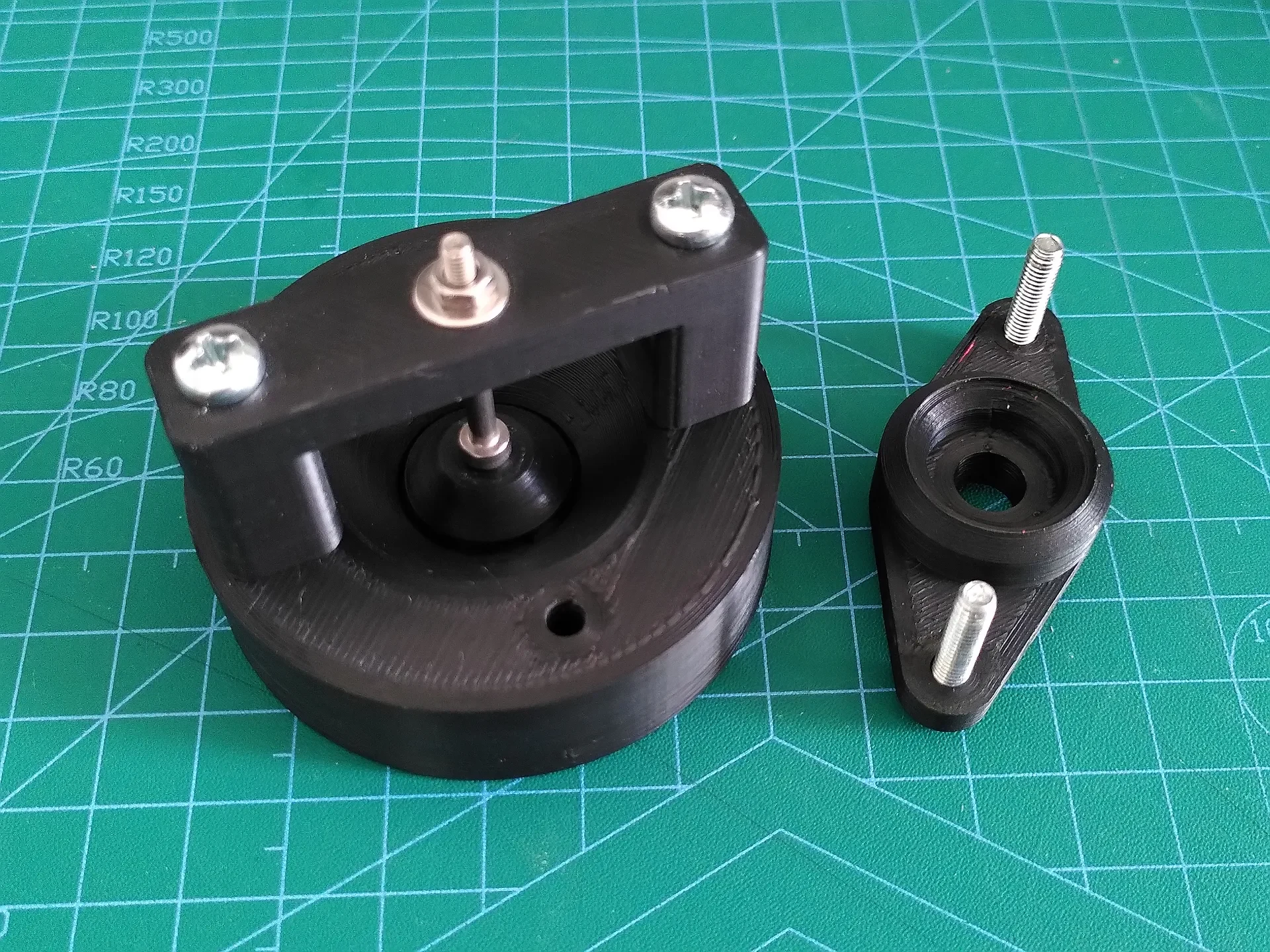

Прикрепите поперечину к корпусу основной формы и закрепите ее двумя винтами M4x40 и шайбами. Положение болта M3x30 необходимо отрегулировать так, чтобы он прижимал винт M2x8 и надежно удерживал узел центральной направляющей/обода на месте и прилегал к контактной поверхности корпуса основной формы. В этом положении закрепите болт М3х30 двумя гайками М3.

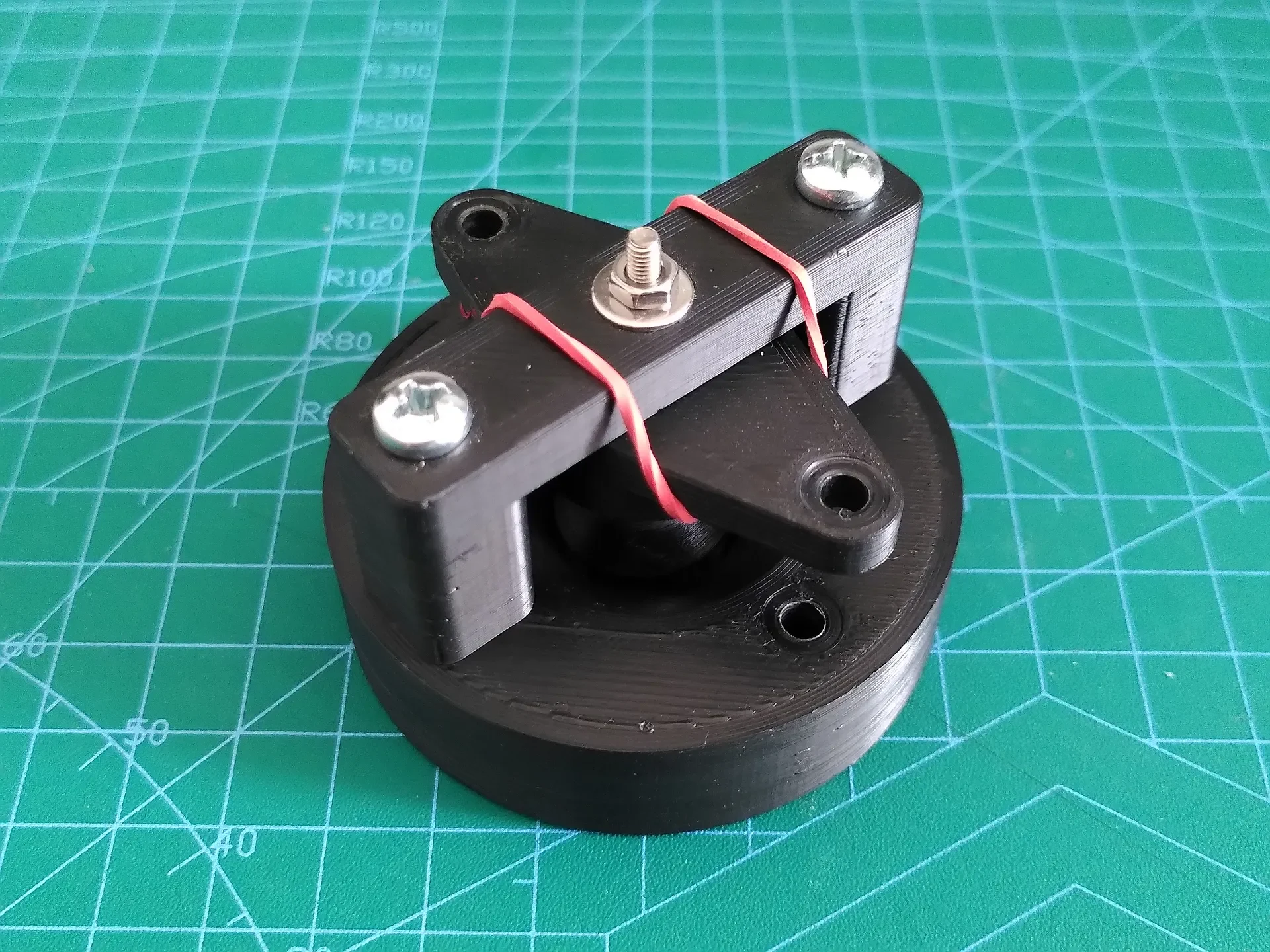

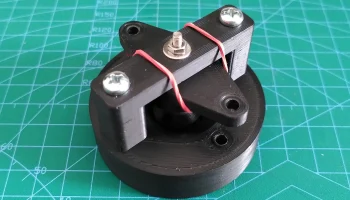

Временно снимите поперечину, чтобы установить уплотнение на болт M3x30. Затем установите поперечину на место; уплотнение может свободно перемещаться вверх и вниз по болту M3x30, но все еще не закреплено. Используйте резиновую ленту, чтобы зафиксировать ее рядом с верхом поперечины, чтобы она не препятствовала доступу к ободу.

Теперь подготовьте несколько граммов силиконовой резины любого цвета по вашему выбору. Подготовьте достаточно места только дл�� одного колеса, оставив небольшой избыток. В зависимости от времени лечения, вы теперь на часах.

Залейте силиконовую резину в зазор между ободом и формой так, чтобы она текла по ободу, не оставляя полостей. Если возможно, подвергайте силиконовую резину вакууму до и/или после заливки, чтобы удалить оставшиеся пузырьки воздуха.

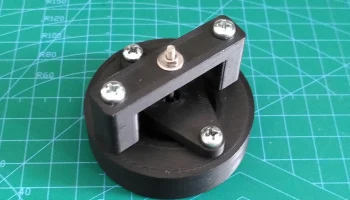

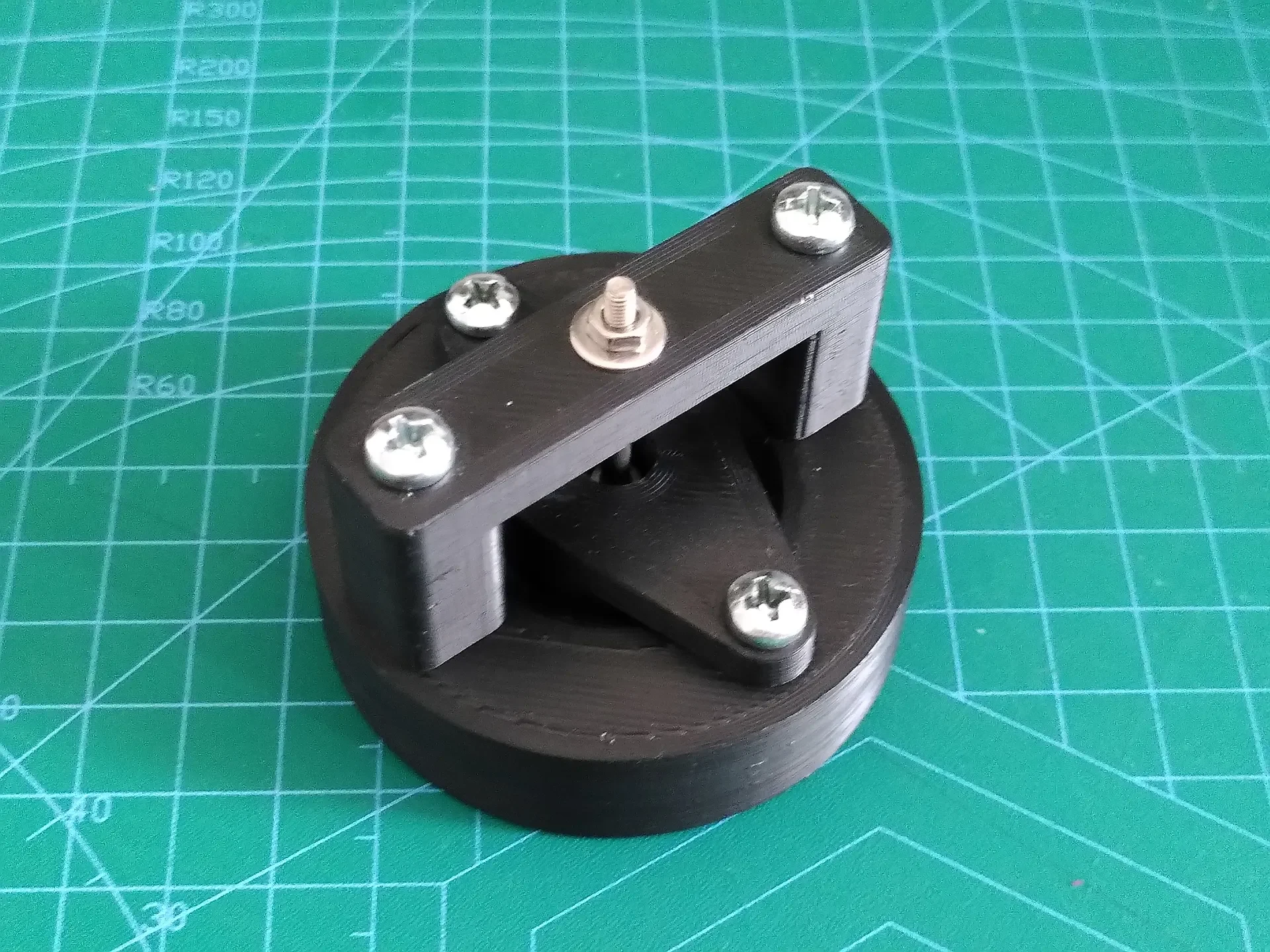

Снимите резиновую ленту с уплотнения и поместите уплотнение на центральную направляющую. Плотно закрепите его болтами M4x20. Излишки силиконовой резины теперь будут вытеснены между уплотнением и основным корпусом формы.

Дайте силиконовой резине затвердеть в соответствии с инструкциями производителя, а затем еще немного.

Как только силиконовая резина полностью застынет, снимите поперечину, а затем уплотнитель, чтобы получить доступ к колесу. Удалите центральную направляющую и излишки силиконовой резины.

Повторить.

Любые отзывы (включая мейки и ремиксы) приветствуются!
