Джойпад для старинных компьютеров своими руками........

Это простой джойстик, который можно использовать со многими старыми компьютерами с 9-контактными портами для джойстика, например C64, Atari, Spectrum, Amiga и т. д.

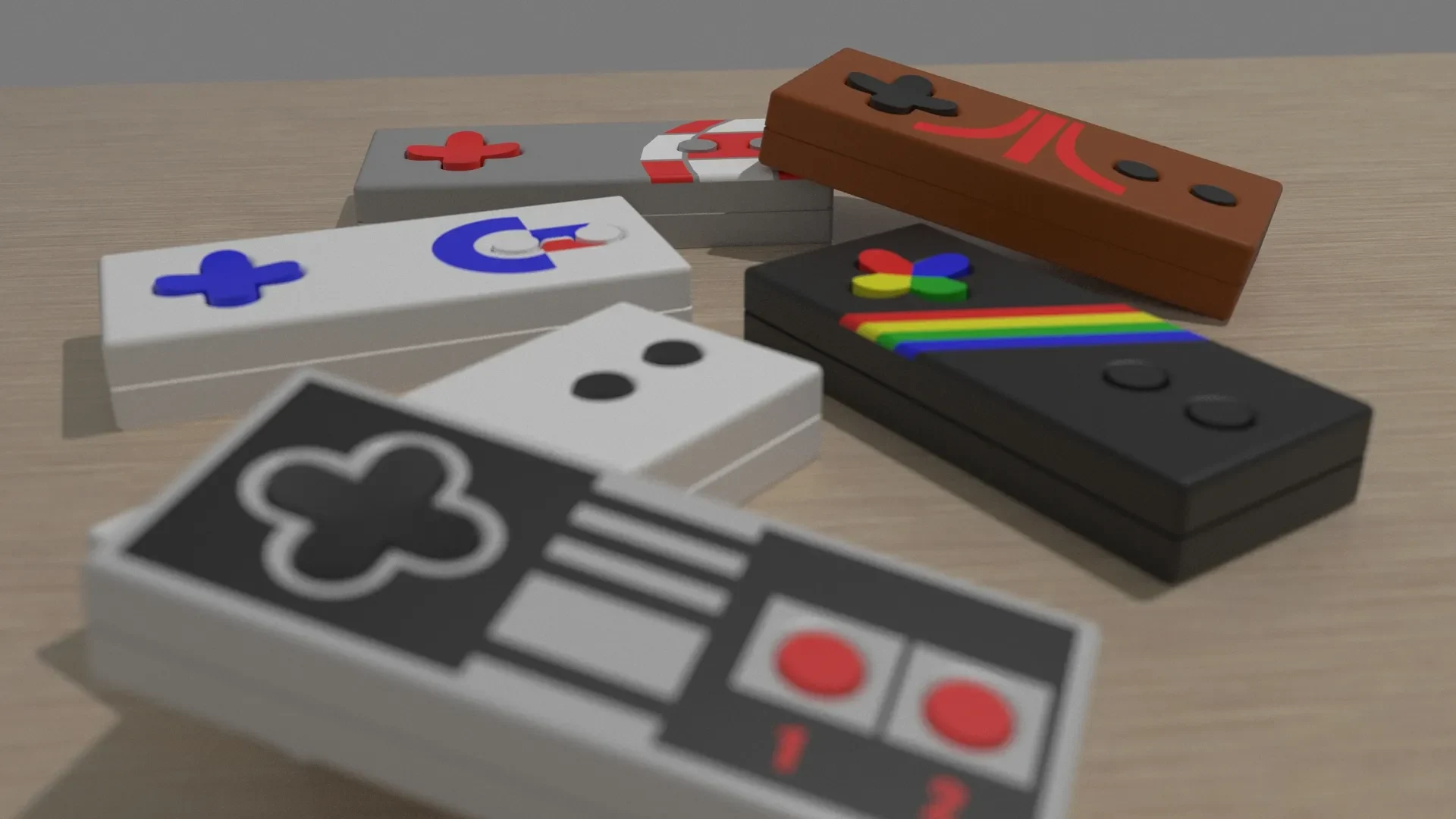

Есть несколько дизайнов, которые можно распечатать, если у вас есть MMU или другая система с несколькими материалами.

В нем используются тактильные переключатели диаметром 6 мм (если кто-нибудь знает о бесшумных переключателях, дайте мне знать!), которые напрямую поддерживаются корпусом. НИКАКАЯ печа��ная плата НЕ НУЖНА!!! :D Провода припаяны непосредственно к переключателям, а между ними соединена земля.

Файлы 3MF предоставляются там, где требуется печать из нескольких материалов.

Распечатать инструкции

Для каждого джойпада требуется 5 печатных частей:

База (одинаковая для всех)

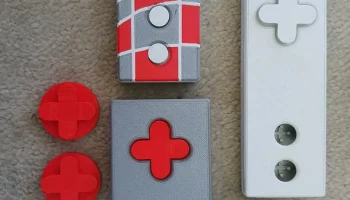

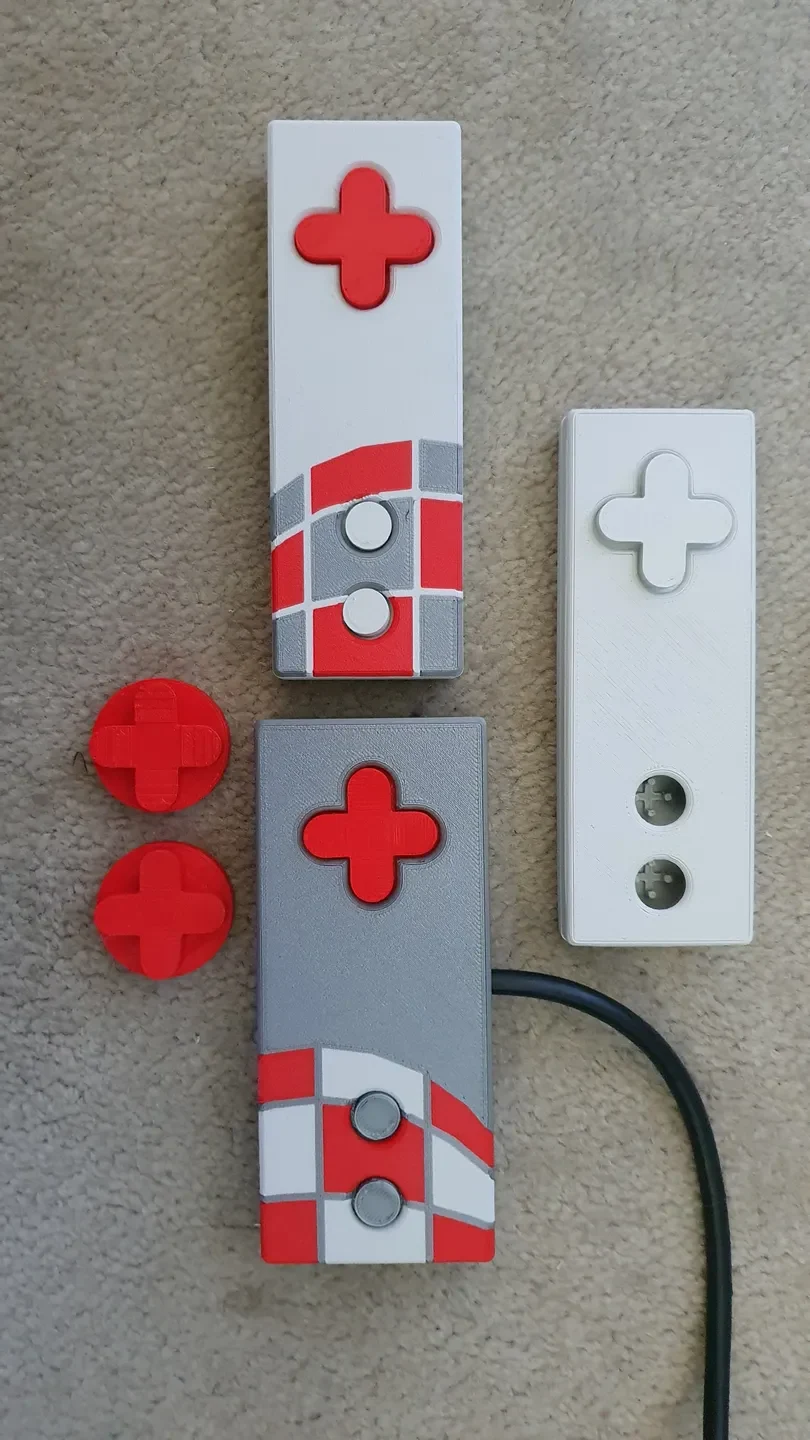

Передняя часть (также могут быть другие детали для логотипов)
D Pad (большинство используют обычный)
Кнопки (одинаковые для всех)
Снятие напряжения (одинаково для всех)

Также необходимо:
Тактильные переключатели размером 6 х 6 мм.
Саморез 4 х 3 х 10 мм.
2 х 3 мм х 6 мм саморезы
9-жильный кабель внешним диаметром 6 мм (вероятно, не менее 2 метров)

Чтобы построить
-Вставьте тактильные переключатели в держатели в базовой части.

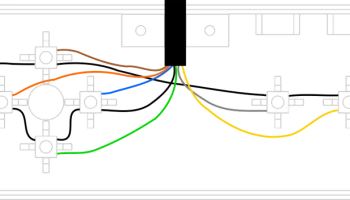

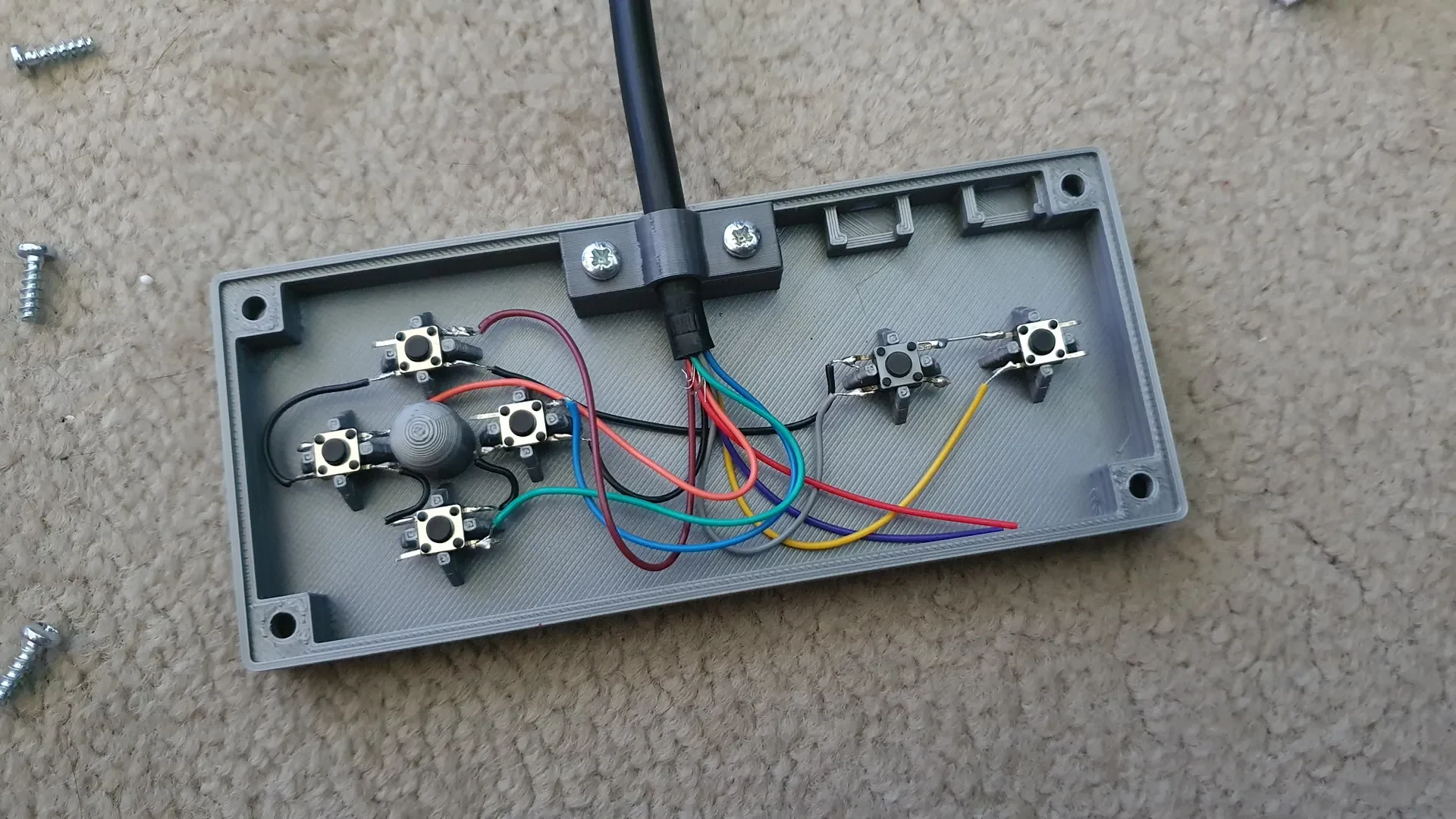

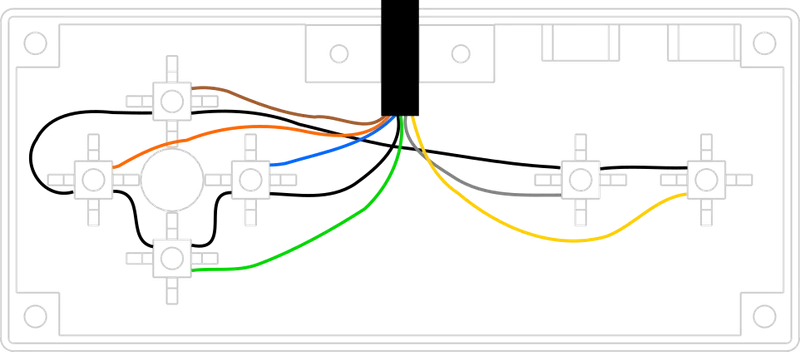

-Каждый переключатель необходимо припаять к проводу в кабеле. (Запомните цвета, используемые для каждой позиции. На фото показано, как я паял свой)
-Один провод необходимо заземлить и подключить к другой стороне каждого выключателя.
-Затем кабель закр��пляется с помощью фиксатора натяжения и винтов 2 x 3 x 6 мм.
-Переверните переднюю часть корпуса вверх дном и вставьте D-Pad и кнопки.
— Закройте нижнюю половину корпуса перевернутой передней половиной и закрепите ее винтами 4 x 3 x 10 мм.
-Другой конец кабеля припаяйте к 9-контактному сабвуферу D с распиновкой для того компьютера, который вы используете.

-Почему 9-жильный кабель?-
Это было то, что у меня было под рукой;) Кроме того, некоторые компьютеры выдают 5 В, и я подумывал об использовании таймера 555 или небольшого ATTiny для запуска опции автоматического зажигания — для этой цели оставлены места для переключателей.
