Световая панель для принтера своими руками........

Мой 3D-принтер (Alfawise U20 One) стоит в мрачном углу, и когда я нависаю над ним, чтобы посмотреть, в порядке ли та часть, которую я печатаю, или вдруг спагетти, я отбрасываю на нее тени. Я начал по-совиному разглядывать свои заготовки со светодиодным фонариком… но больше нет! Вдохновленный тонким отрезком узкой стороны листа 2x3 из другого проекта, теперь у меня есть собственная световая панель, сделанная из остатков!

Вам понадобится:

Две копии 3D-печатного крепления.
Тонкий кусок дерева. У меня осталась полоса примерно 40х4,5 мм от обрезков 3х2. Модель является параметрической, поэтому настройте файл OpenSCAD соответствующим образом. Я отрезал длину, соответствующую ширине портала моего 3D-принтера (380 мм).
Немного светодиодной ленты на 12 В. Кое-что и�� этого у меня осталось от моего текущего проекта MPCNC Primo. Это около 1 фунта за метр — я сложил вдвое (две полоски) и использовал меньше метра. У меня все еще был бочковый разъем, но если у вас его нет, вы можете либо припаять бочковый разъем, либо припаять его прямо к проводам постоянного тока от трансформатора. Я думаю, что цветовая температура дневного света, безусловно, лучше всего подходит для такого рода задач.
Трансформатор 12В. Я порылся в большой коробке с настенными бородавками и нашел остатки трансформатора на 12 В, 1 А (думаю, от беспроводного телефона, который у нас был около 15 лет назад!), И он работает отлично.
[Необязательно] встроенный переключатель — я использовал один из них. Без него он работает нормально, но если у вас есть переключатель, у вас есть роскошная версия. Я купил их для своих дешевых коробок для сушки нитей, и одна, как вы уже догадались, осталась.
Два самореза М3х12мм (или около того); У меня есть сотни таких, оставшихся от разных других проектов. Они очень дешевы (на самом деле это шурупы для дерева) и очень хорошо врезаются в отверстие диаметром 2,8 мм в 3D-печатной модели — всегда стоит иметь несколько сотен в маленьком ящике.
Немного соединительного провода, чтобы спаять два конца полоски вместе (или просто используйте одну полоску, если вам не нравится пайка).

Инструкции:

Я покрасил свою деревянную полоску из баллончика с помощью пластика, оставшегося от другого проекта, но вам не обязательно этого делать. Тем не менее, это выглядит круто и, вероятно, помогает самоклеющейся полосе на обратной стороне светодиодной ленты лучше приклеиться. Надо было сначала отшлифовать полосу, но я патологически ленюсь шлифовать.

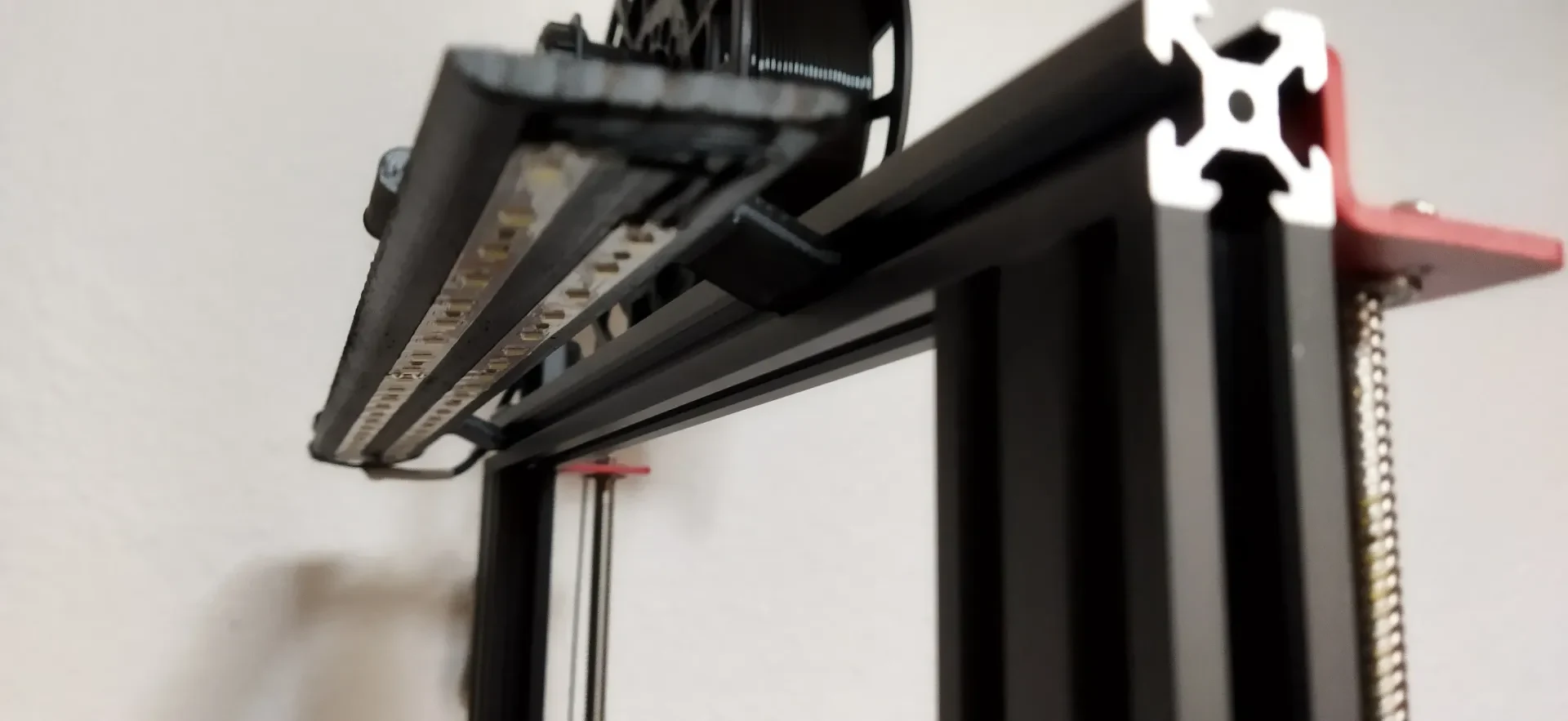

Приклейте светодиодную ленту к дереву. Если вы используете две полоски, как я, припаяйте короткие провода, чтобы соединить две полоски — положительный к положительному, отрицательный к отрицательному.
Прикрутите верхнюю часть держателей к задней части деревянной планки.

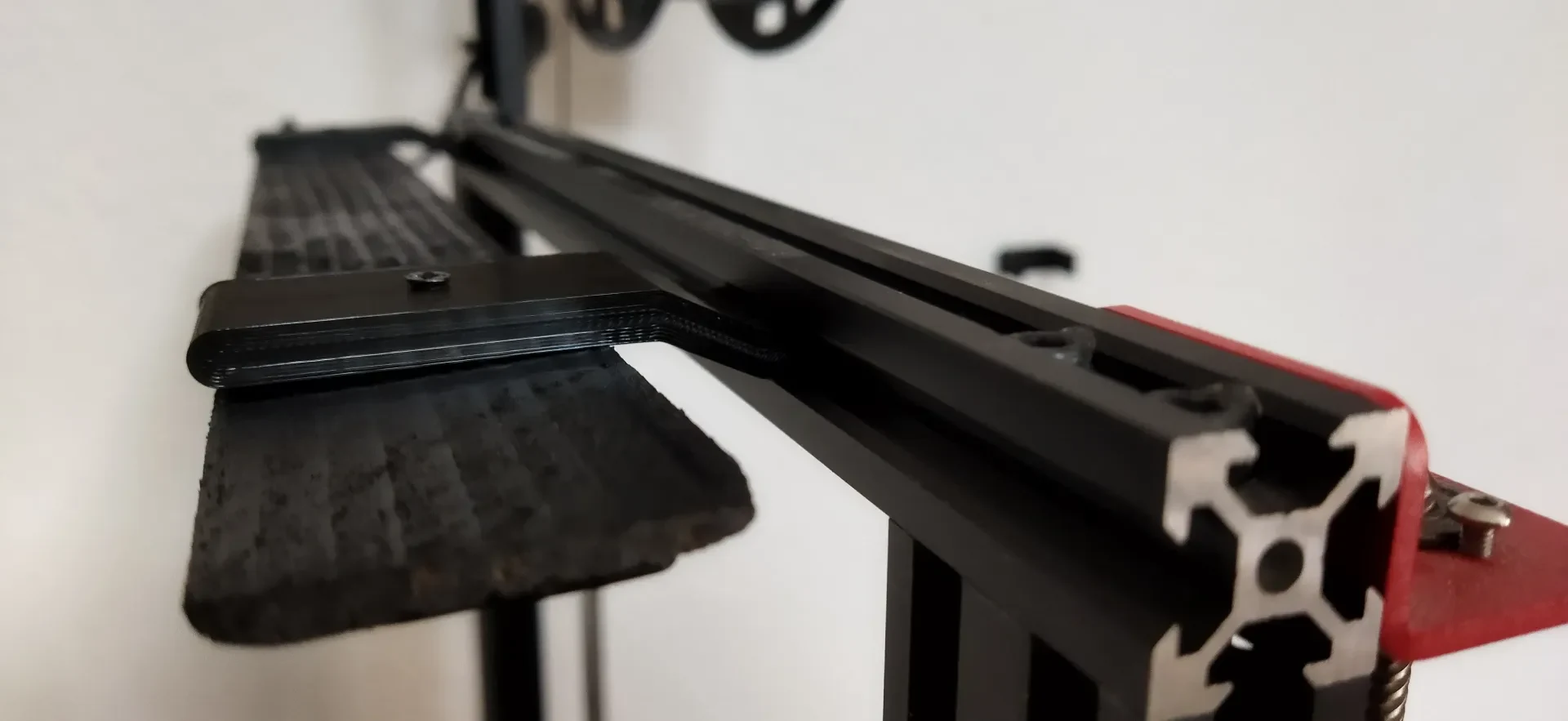

Вставьте всю сборку в направляющую с V-образным пазом в верхней части оси Z.
Подключи и играй...

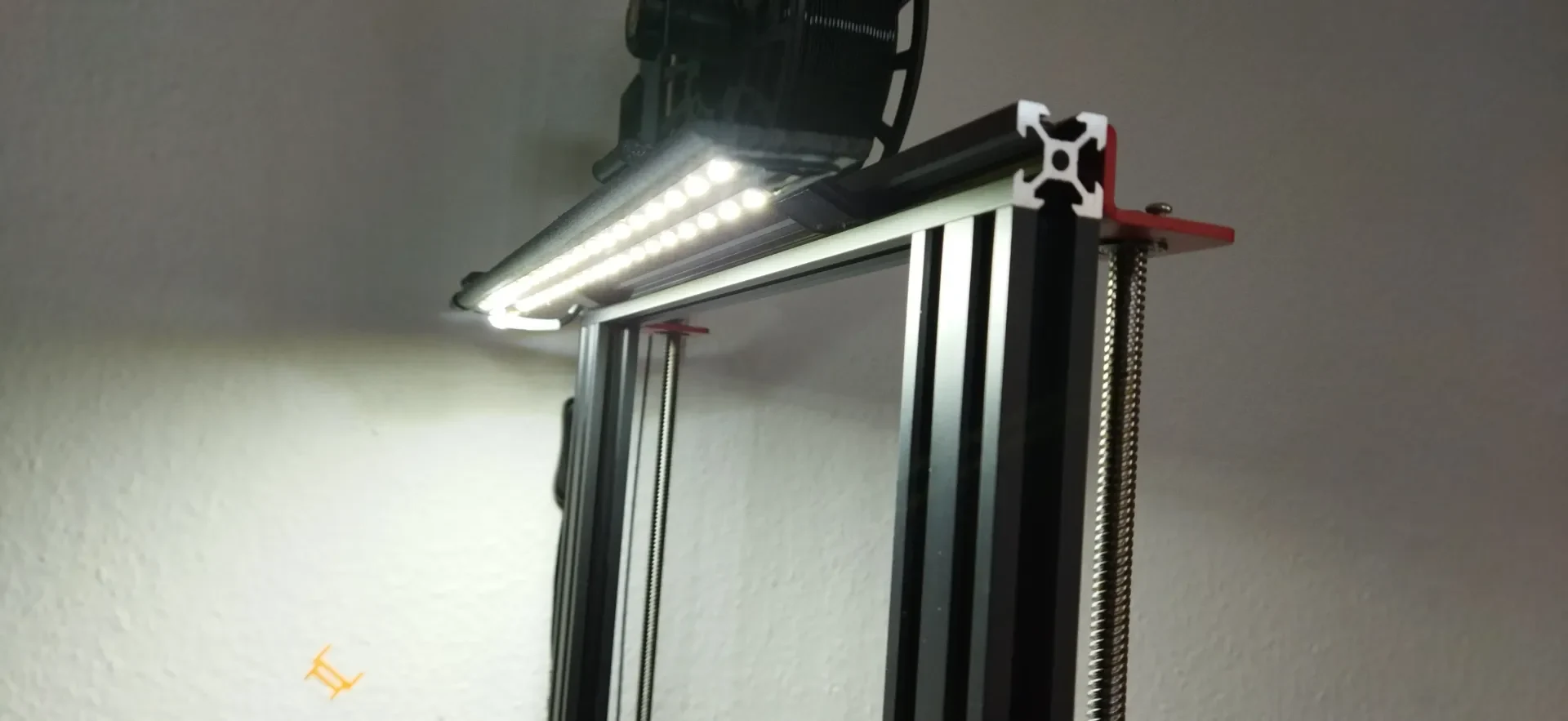

Результатом я очень доволен — это очень эффективно, и я не потратил ни копейки! Ничего, кроме остатков. Кроме того, мне пришлось сказать жене: «Вот почему мы храним эту большую коробку с настенными бородавками». Большой успех!
