Расширение, напечатанное своими руками на 3D-принтере, с ..

Этот специальный чехол для мини-ПК Soyo M4 Plus предназначен для энтузиастов, желающих расширить возможности своего компактного компьютера, превратив его в мощный NAS, домашний сервер или медиацентр. Модель поддерживает установку до четырех 2,5-дюймовых жестких дисков, обеспечивая эффективное охлаждение благодаря встроенному вентилятору Noctua NF-A8 PWM (80 мм) с декоративной решеткой с орбитальным рисунком.

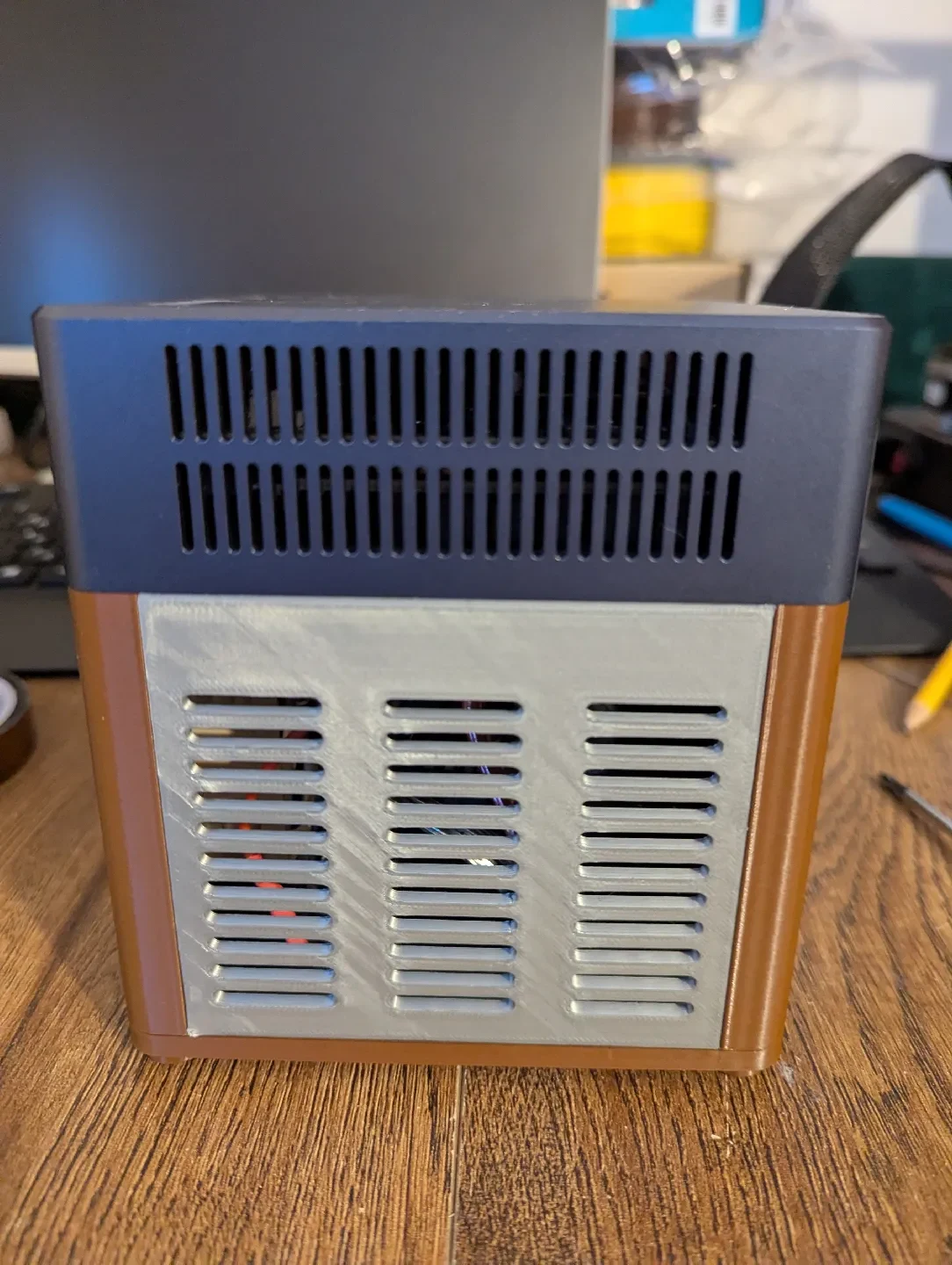

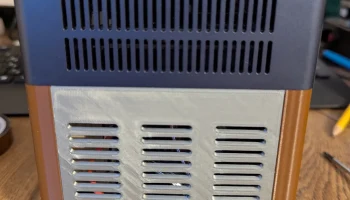

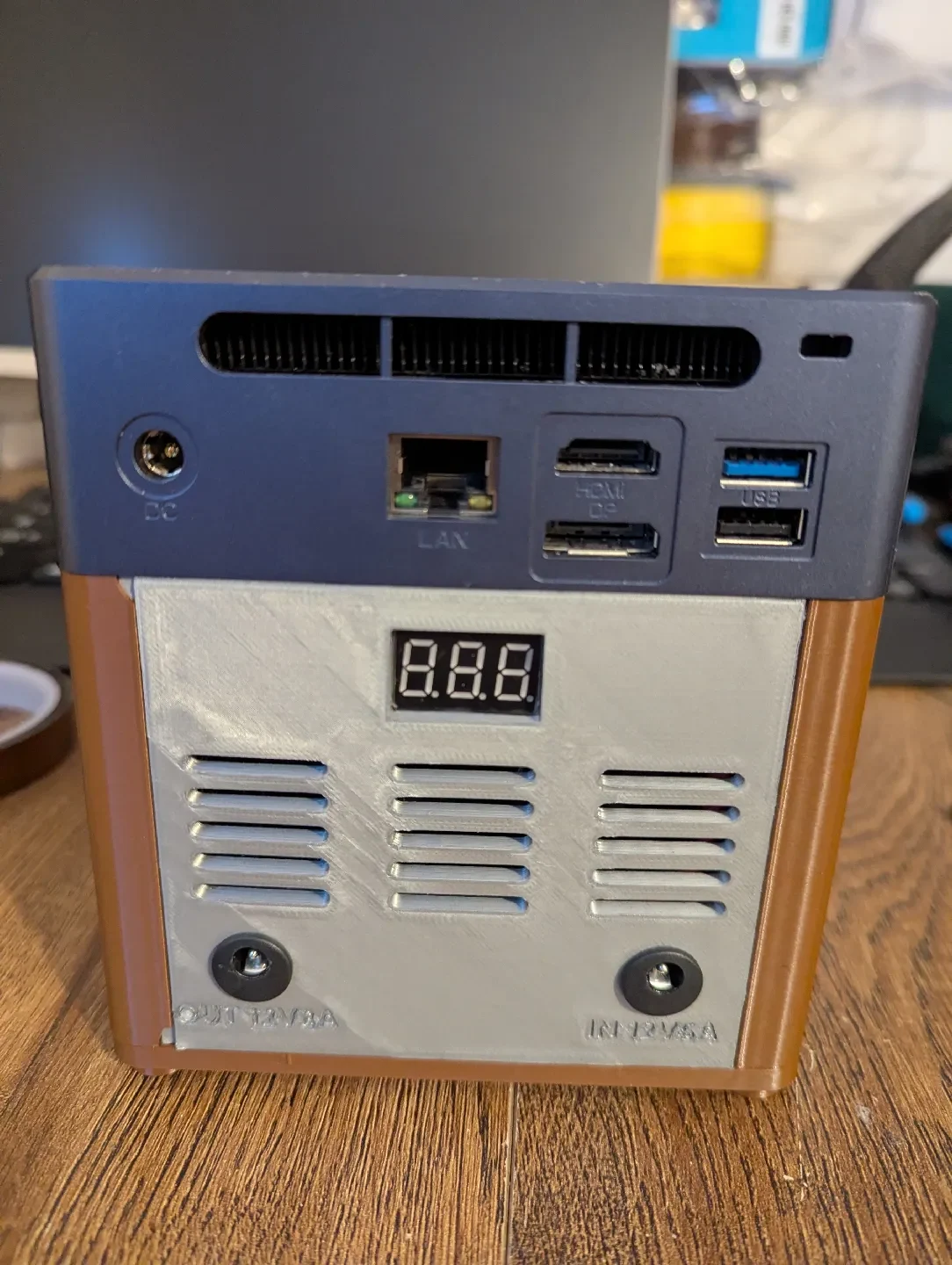

Корпус имеет двухцветный дизайн: серая передняя панель из PETG для долговечности и коричневые боковые панели из PLA для эстетического вида. Благодаря продуманной конструкции следить за температурой и скоростью вращения вентилятора можно с помощью индикатора на задней крышке.

Ключевые особенности:

Совместимость: Мини-ПК Soyo M4 Plus.

Размеры корпуса: 129x129x102 мм (с оригинальным корпусом Soyo M4 Plus: 129x129x141 мм).

Материалы: Переднюю панель рекомендуется печатать PETG для долговечности и термостойкости.

Вентиляция: Встроенная решетка для 80-мм вентилятора (Noctua NF-A8 PWM или любого PWM (4-контактного) 80-мм вентилятора). Дополнительные вентиляционные отверстия на боковых и задней панелях.

Сложность печати: средняя. Требуется принтер с минимальным объемом сборки 130х130х130 мм.

Время печати: Примерно 6 часов для всех деталей со скоростью 100 мм/с.

Вес модели: Общий вес печатных деталей примерно 200-300 г.

Необходимые компоненты для сборки:

Корзина для 4 2,5-дюймовых жестких дисков (с AliExpress).

4 латунные резьбовые вставки для винтов M3x5x4 для крепления корзины к нижней пластине.

4 латунные резьбовые вставки для винтов M5x5x7 для коричневых стоек.

2 платы XL4015: одна для снижения тока вентилятора до 0,1А, другая для питания жестких дисков (5В, 4А). Можно использовать одну плату, если вентилятор работает от 5В.

2 разъема постоянного тока 12 В размером 5,5x2,1 мм: один для входного питания (12 В, 5 А), другой для питания мини-ПК.

Кабель питания HDD с AliExpress (отрезаем ненужные провода 12В и 3,3В).

4 кабеля SATA (10 см, с AliExpress).

Адаптер расширения M.2 на 6 портов SATA (с AliExpress).

Плата управления скоростью вентилятора (с AliExpress) с датчиком температуры (расположен возле радиатора SSD), 4 латунными резьбовыми вставками под винты М2*3*3,5 и винты М2*12.

Крестовая отвертка (диаметр 3-4 мм, длина 100 мм) для крепления стоек к заводскому корпусу.

Вентилятор Noctua NF-A8 PWM (80 мм) или любой 4-контактный вентилятор 80 мм.

Инструкции по сборке:

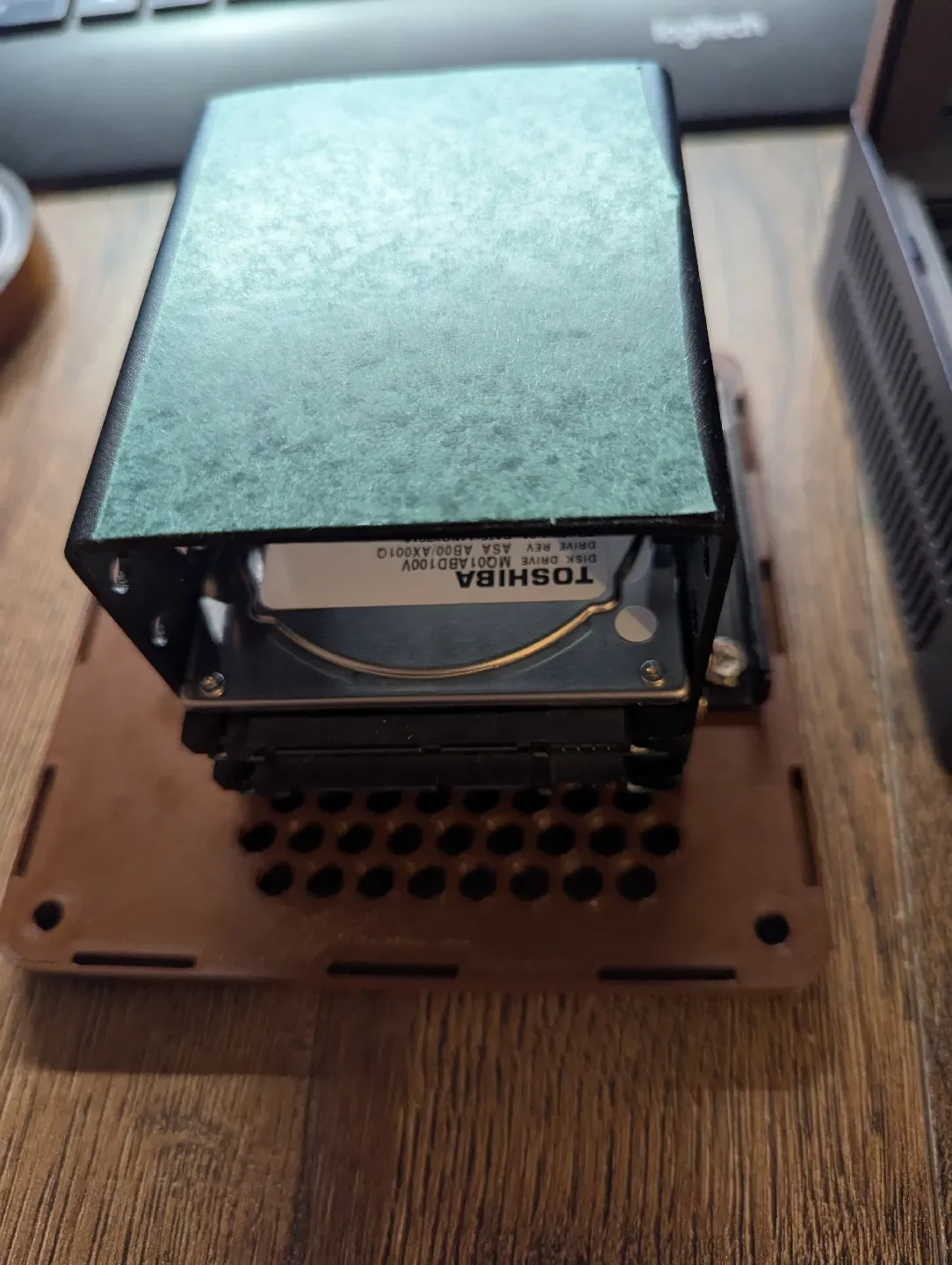

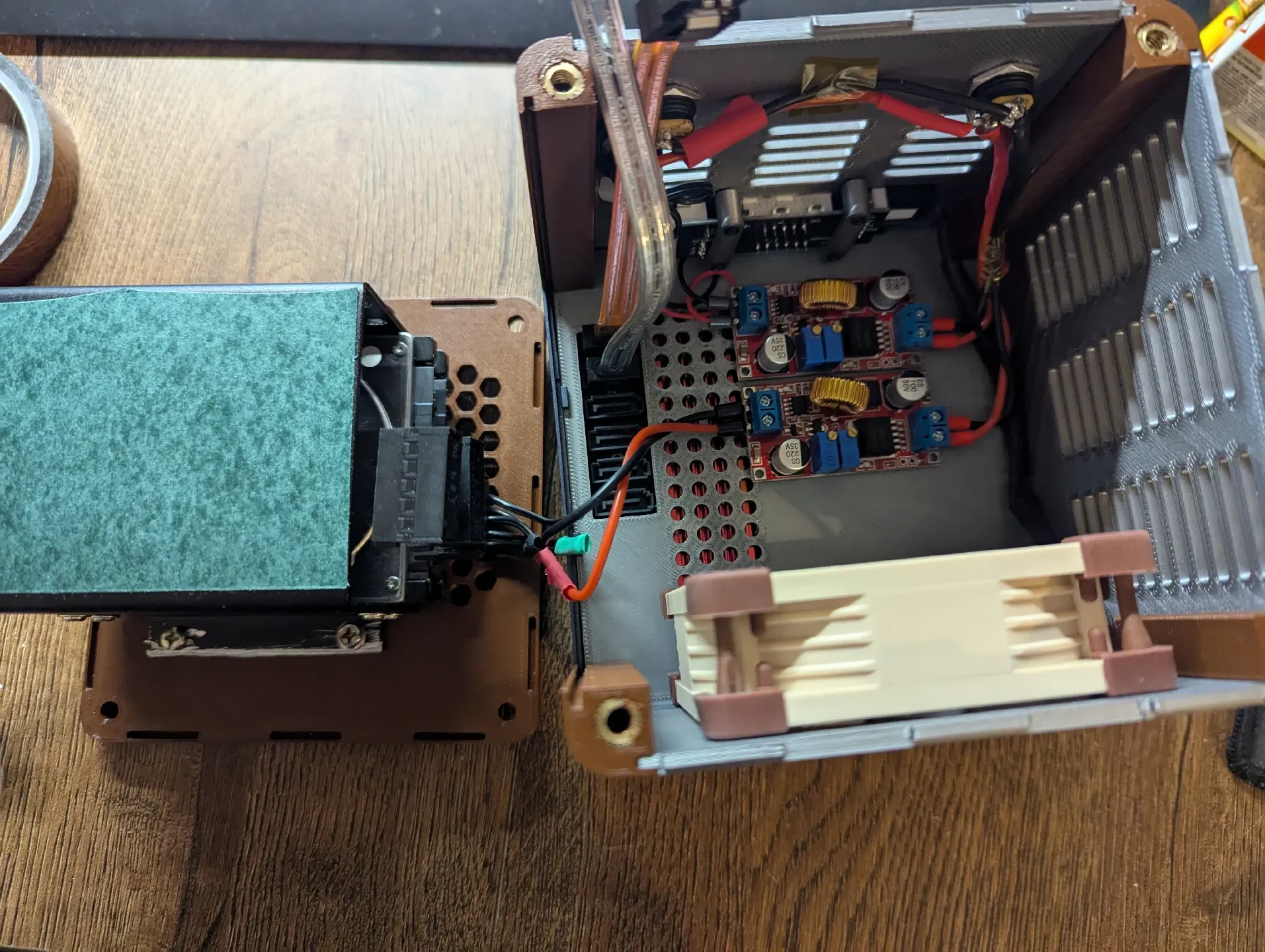

Просверлите 4 отверстия в нижней части корзины для HDD под вставки M3*5*4 (отверстия уже заранее смоделированы на нижней пластине) и отрежьте одну сторону монтажного кронштейна (см. фото).
Установите в колонны латунные вставки М5*5*7.
Напечатайте переднюю и заднюю панели из PETG (заполнение 20 %, 4 по периметру), а боковые панели — из PLA (заполнение 15 %).
При желании распечатайте верхнюю панель для крепления плат XL4015 с помощью двустороннего скотча, в этом случае ее следует монтировать ПЕРЕД колоннами.
Очистите внутренние отверстия стоек с помощью отвертки, если после печати остались излишки материала.

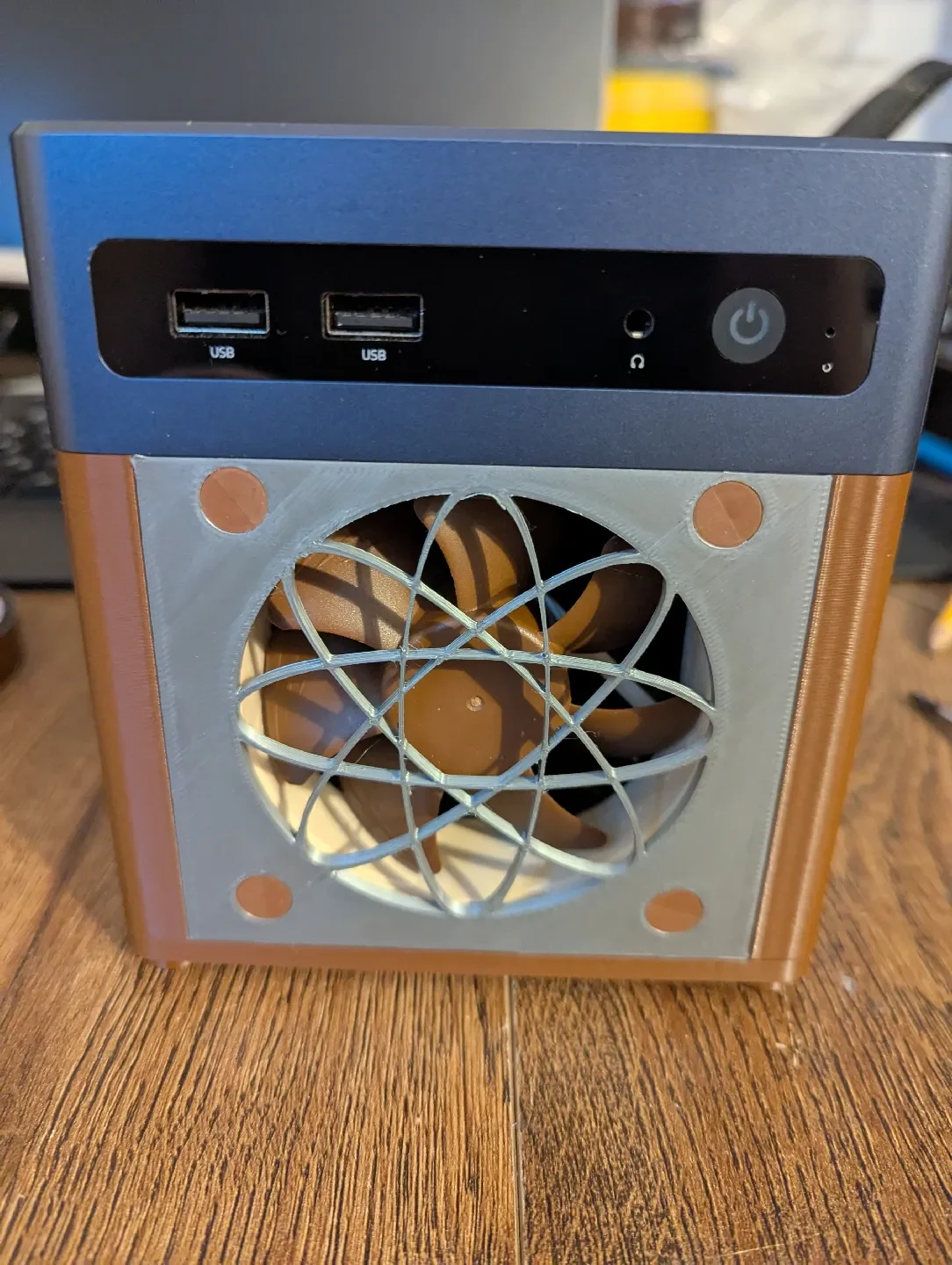

Установите вентилятор на переднюю панель и подключите его к плате управления скоростью вращения вентилятора. Поместите датчик температуры рядом с радиатором SSD и при необходимости откалибруйте его.
Установите 2,5-дюймовые жесткие диски в корзину и прикрепите ее к нижней пластине с помощью винтов M3.

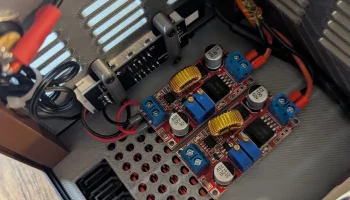

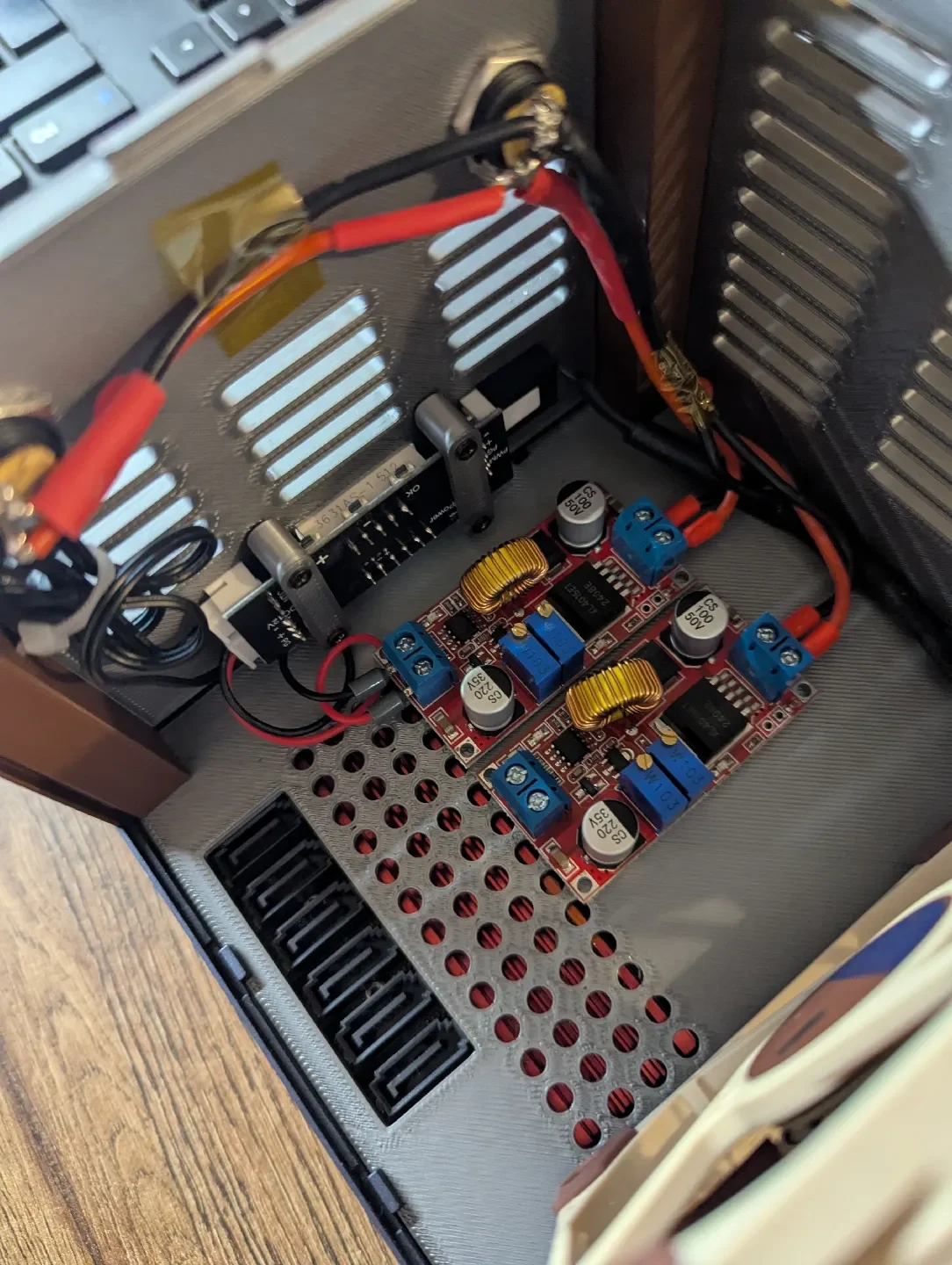

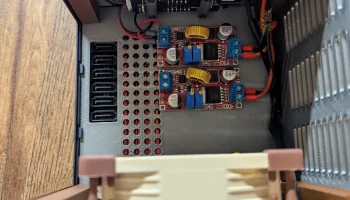

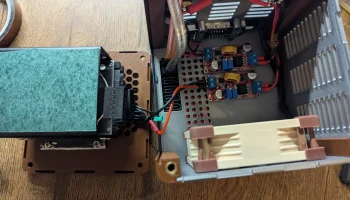

Подключите платы XL4015: одну для вентилятора (0,1А), другую для питания HDD (5В, 4А).

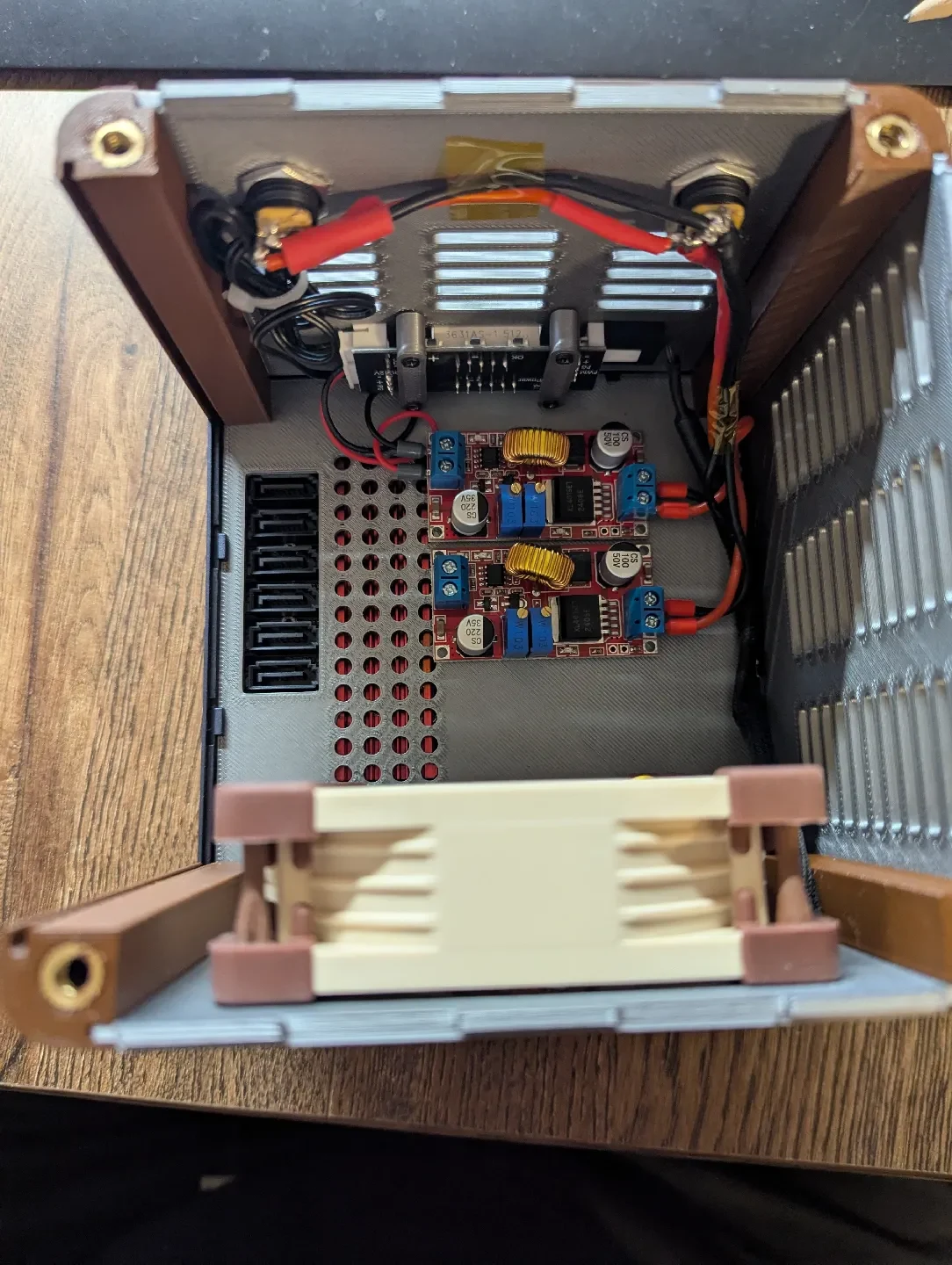

Соберите все части корпуса, закрепив стойки к заводскому корпусу с помощью крестовой отвертки.
Подключите кабели SATA и кабели питания через разъемы постоянного тока 12 В 5,5x2,1 мм.

Рекомендации по печати:

Ориентация

Распечатайте переднюю панель лицевой стороной вниз, чтобы улучшить качество решетки.

Настройки печати

Скорость 100-120 мм/с, температура ПЭТГ — 240°С (сопло), 80°С (стол), температура ПЛА — 220°С (сопло), 60°С (стол).

Примечания

Единственной проблемой может быть очистка внутренних отверстий стоек, но ее ле��ко решить с помощью отвертки.
Дополнительные примечания

Убедитесь, что ваш принтер откалиброван с точностью до размеров, чтобы избежать проблем со сборкой.

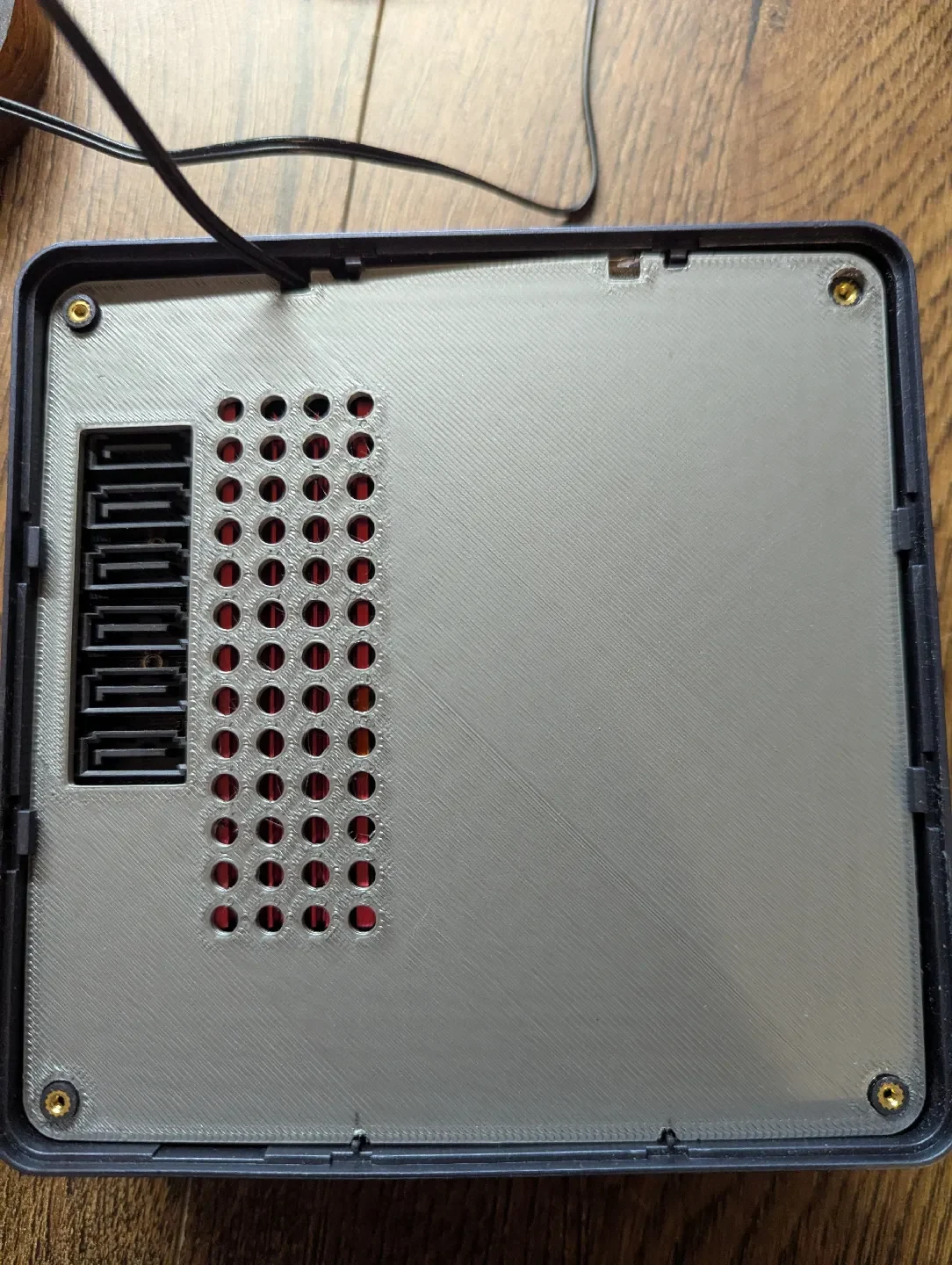

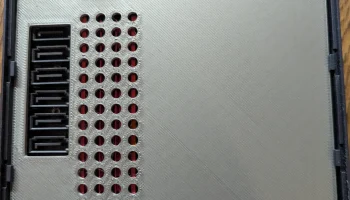

Вентиляционные отверстия на боковых и задней панелях обеспечивают дополнительный приток воздуха.
