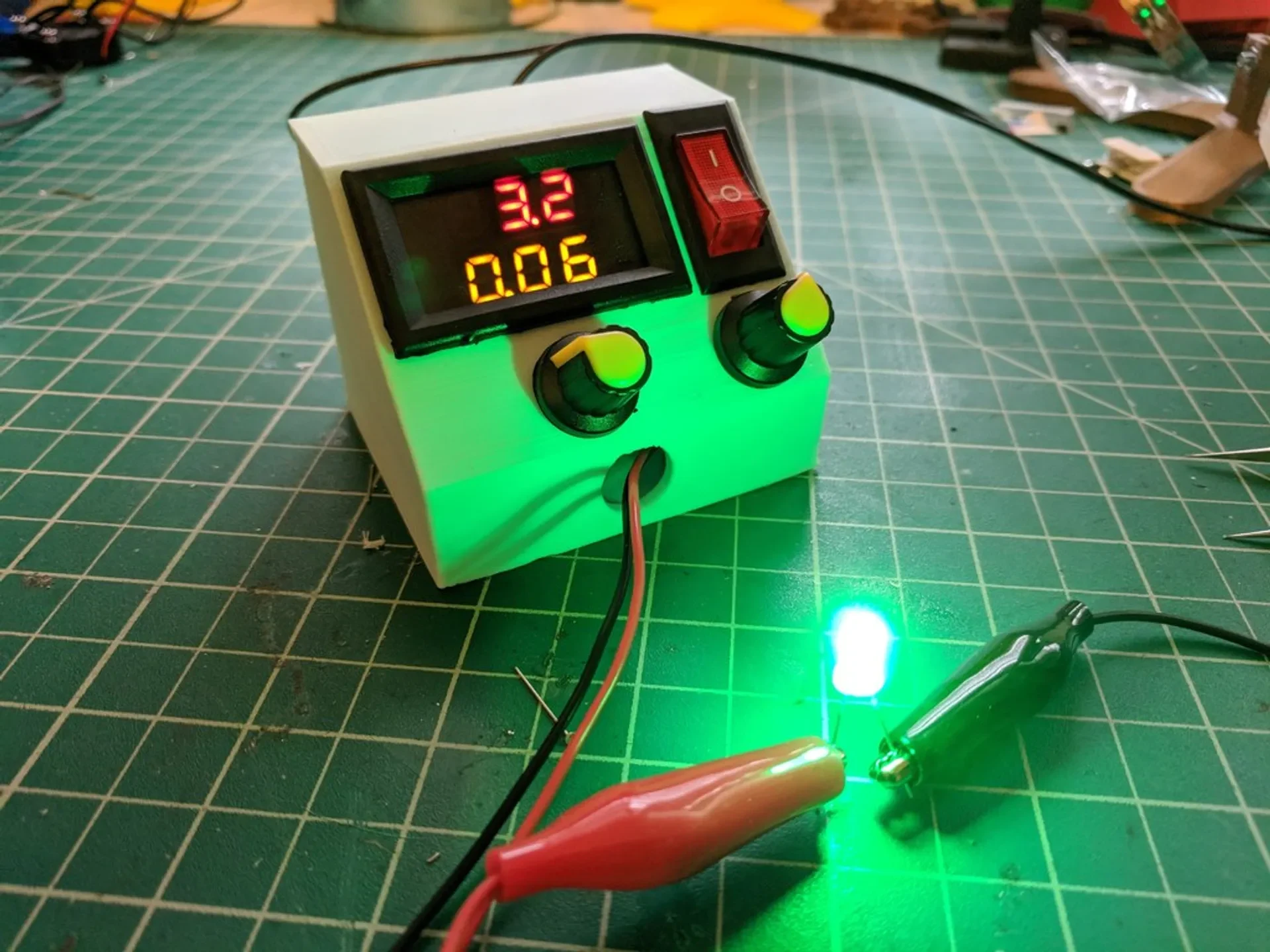

Настольный источник питания переменного постоянного тока ..

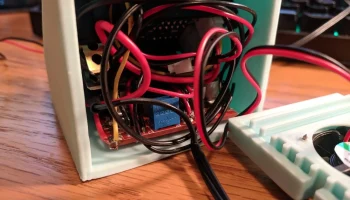

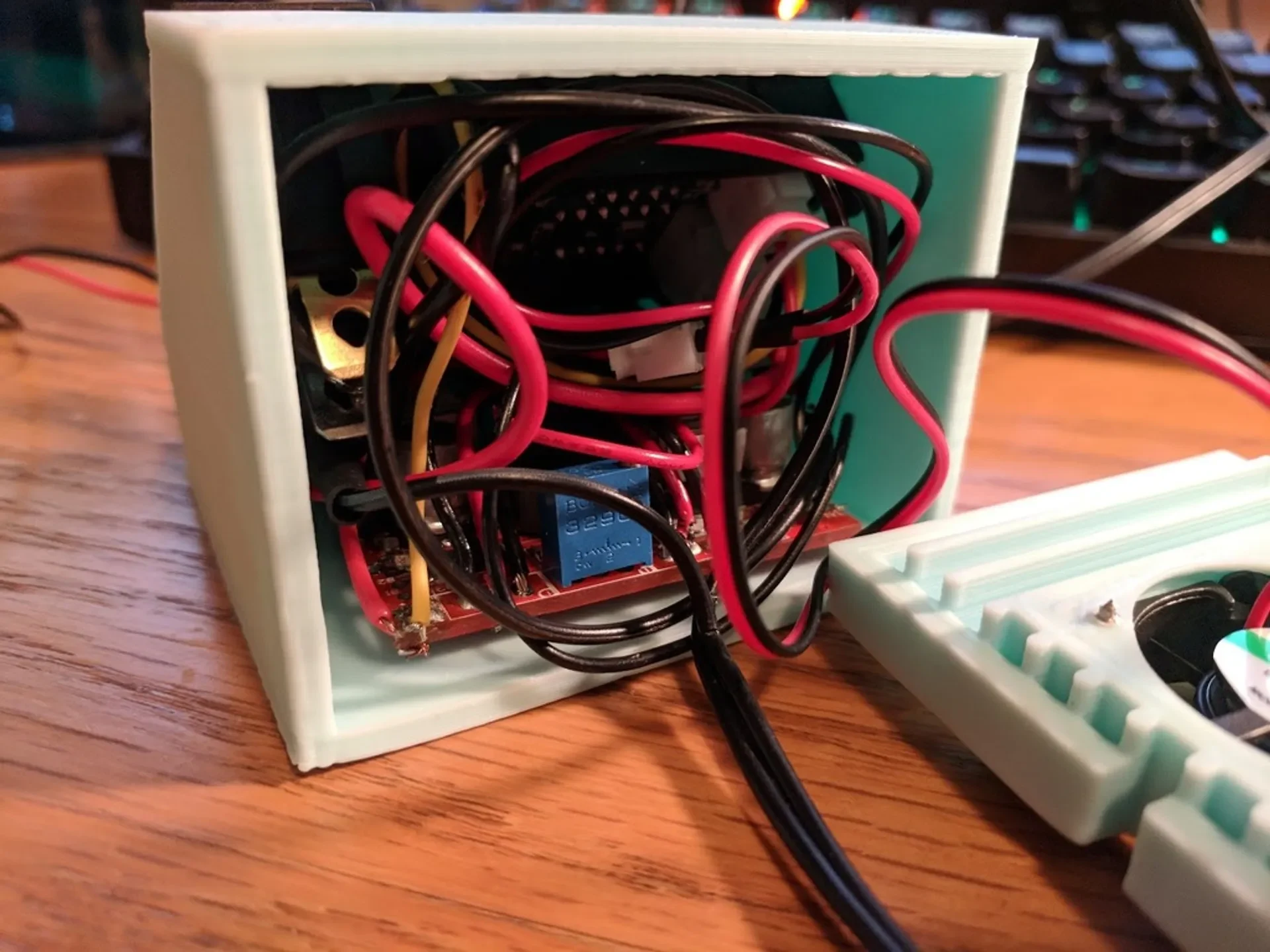

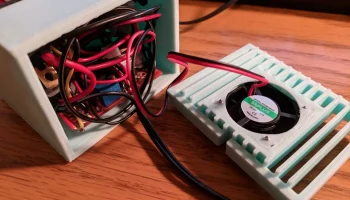

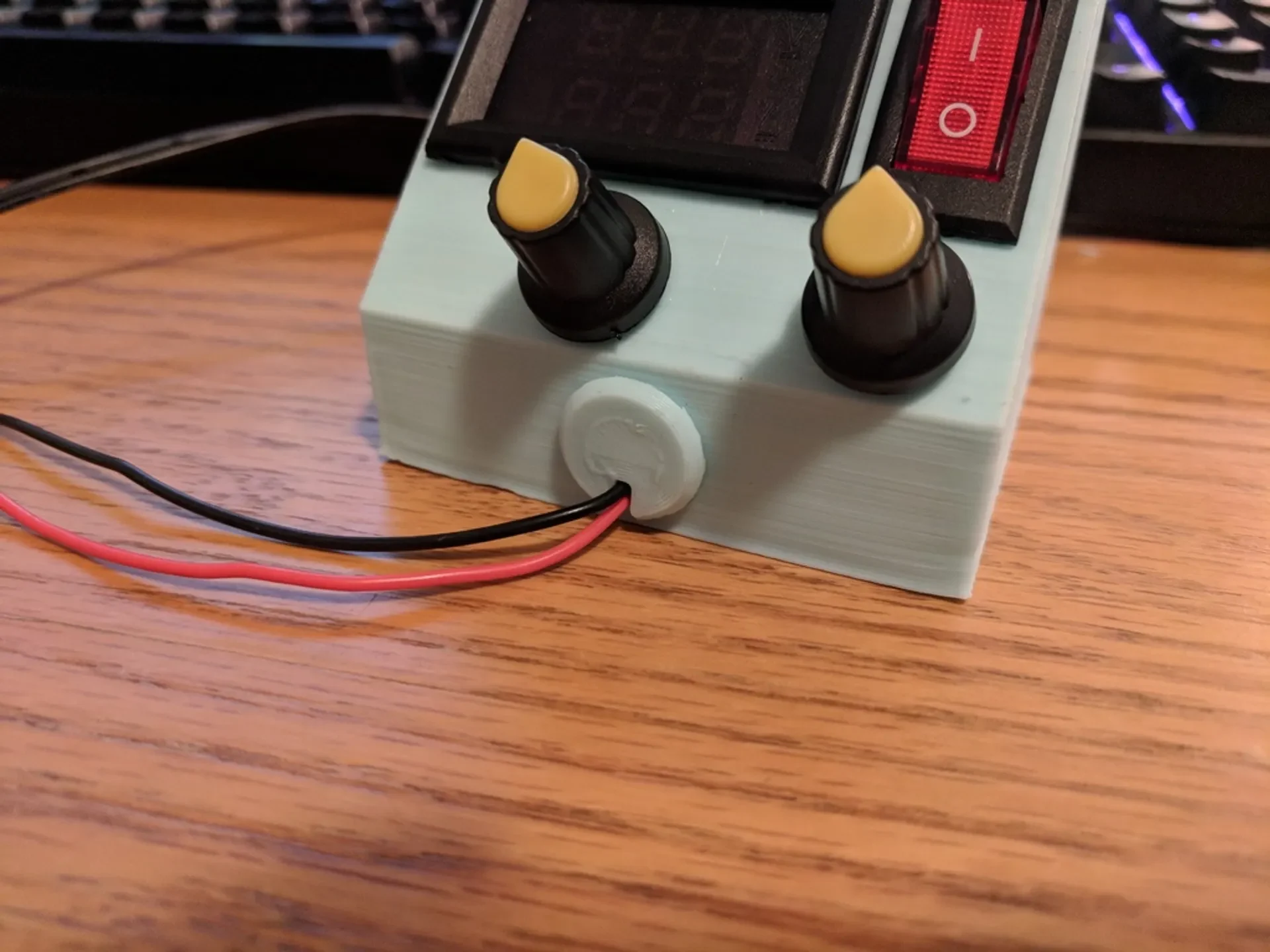

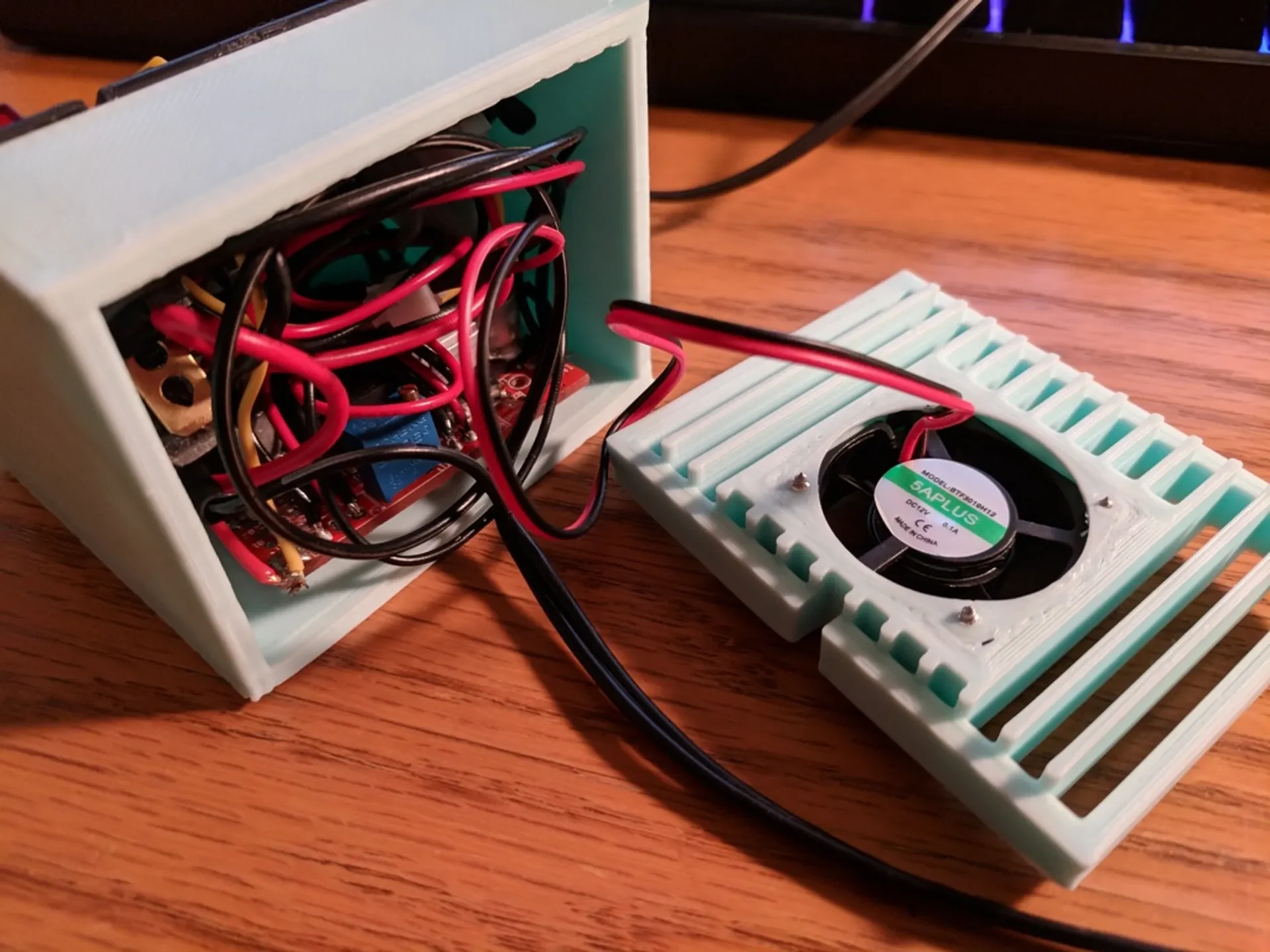

Мне удалось построить свой за 10,46 доллара, потому что у меня валялось много использованных деталей из разных проектов. Однако в списке деталей ниже указано все необходимое. Все, что мне было нужно, это дисплей, плата преобразователя постоянного тока и потенциометры. Переключатель управляет основным питанием 12 В от адаптера питания, которое питает плату преобразователя постоянного тока и вентилятор при включении. На плате преобразователя постоянного тока используются небольшие потенциометры, поэтому я выпаял их и заменил большими, которые можно было бы смонтировать вне платы. Левый потенциометр управляет напряжением, а правый — усилителем, как показано здесь. Дисплей подключен следующим образом, за исключением того, что я подключил дисплей к входной стороне платы преобразователя постоянного тока. И все! Наслаждаться!

Вот части:

Плата DC-DC Step Up Down | $3,17
Цифровой вольтметр Амперметр | $5,75
10к Потенциометр | 1,54 доллара США
Подержанный адаптер питания 12 В | 5,22 доллара или дешевле в комиссионном магазине.

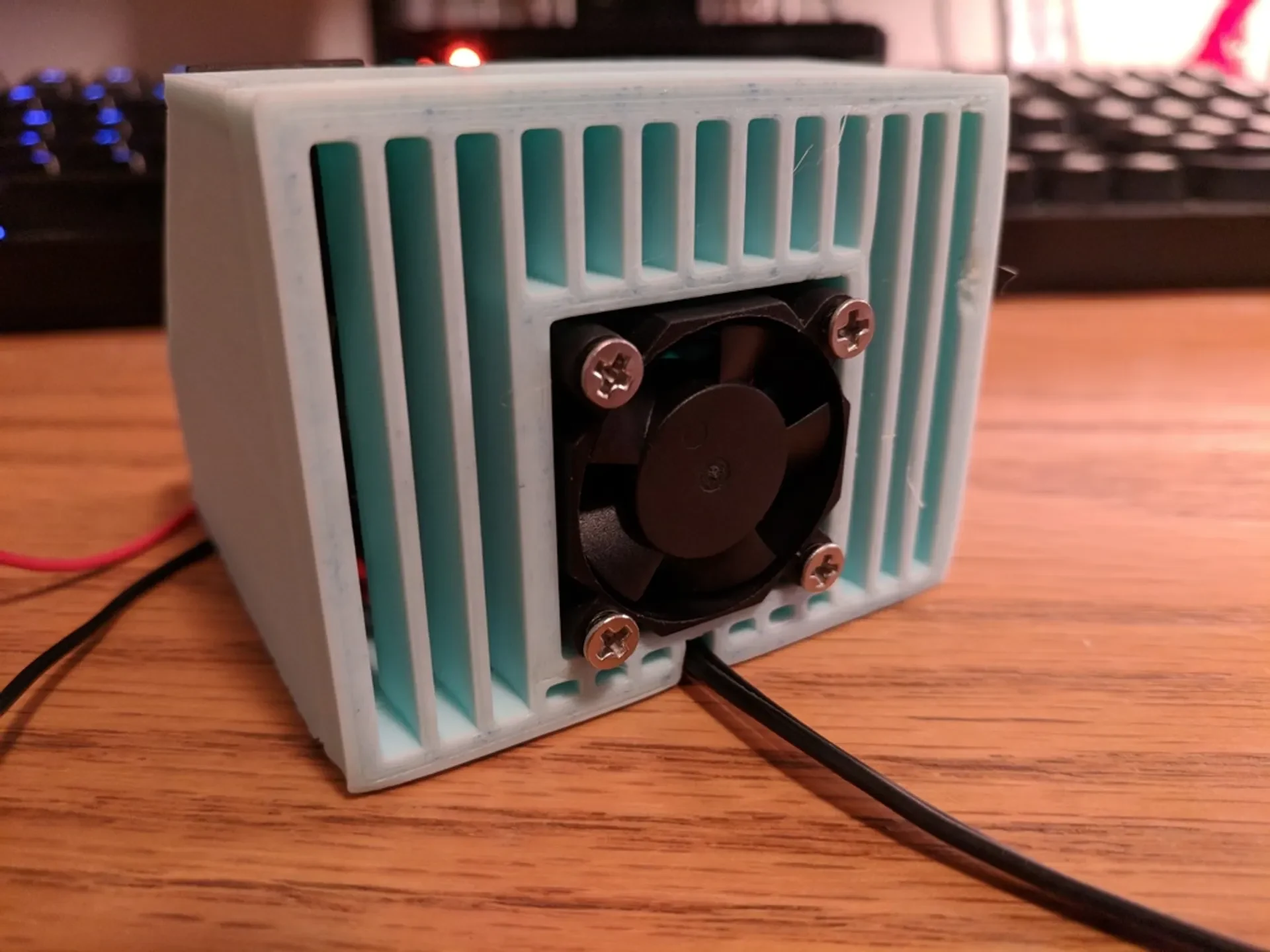

Подержанный вентилятор для 3D-принтера | 2 доллара
Подержанные измерительные провода типа «крокодил» | 4,54 доллара США
Переключатель 1/2 x 1 дюйм | $5,95
