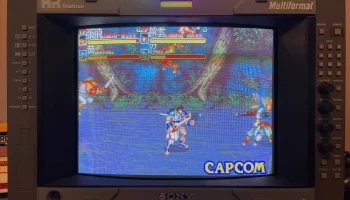

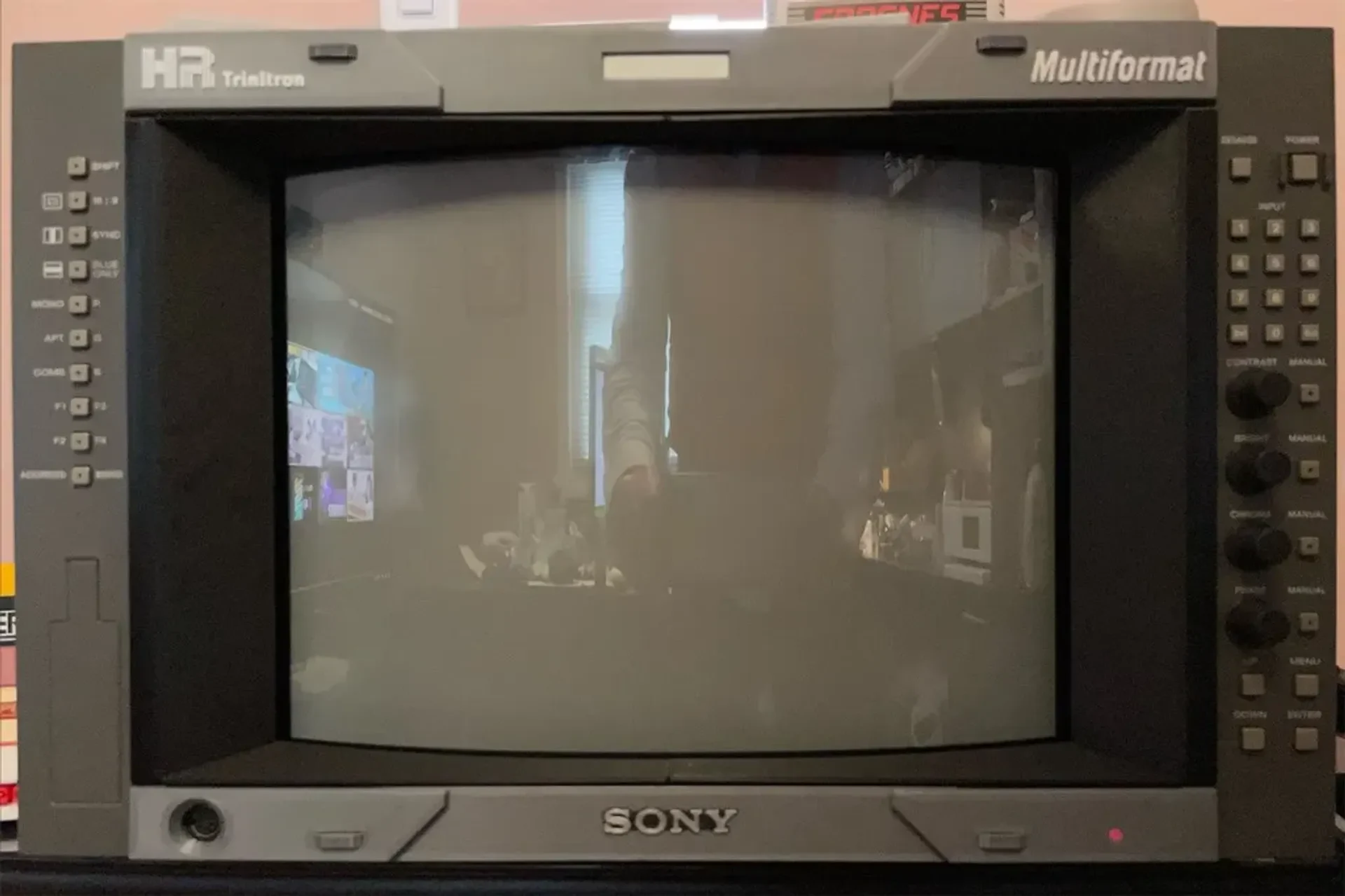

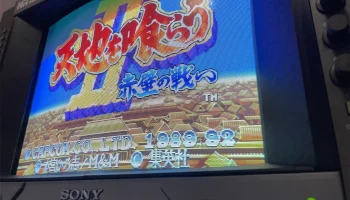

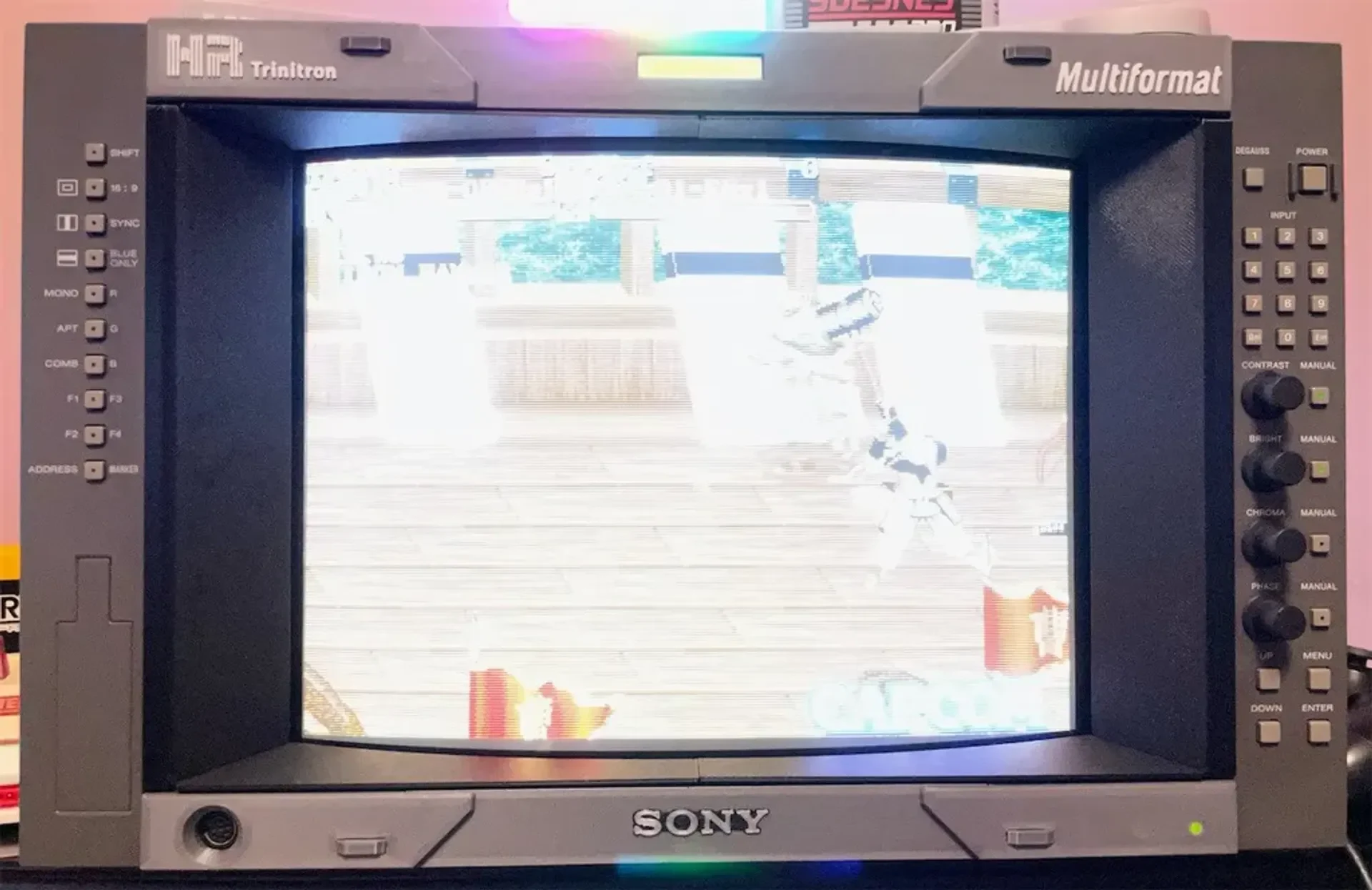

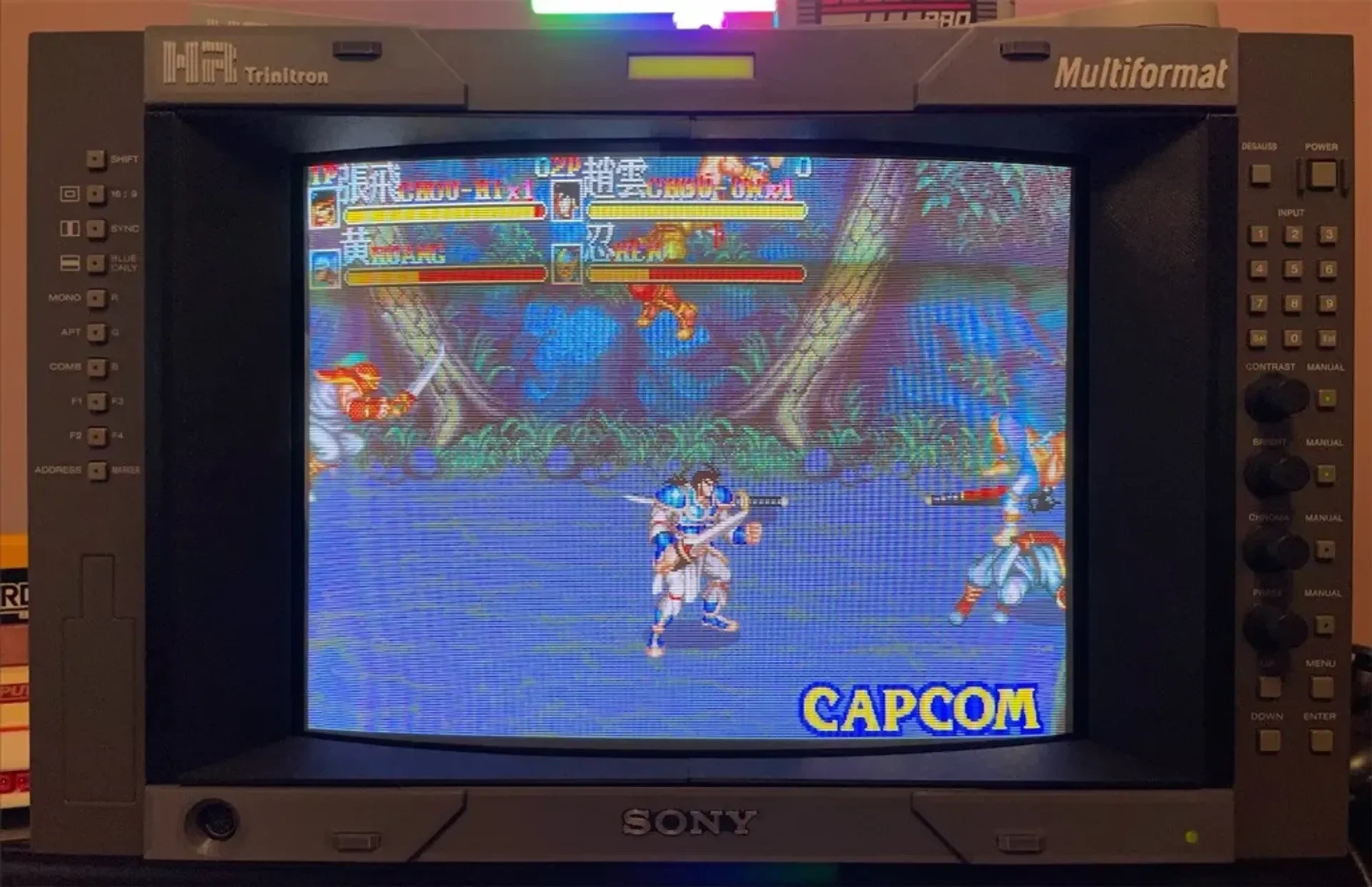

Лицевая панель 4:3 своими руками для Sony BVM D14H5........

Вы купили БВМ Д14Н5. Он поставляется с лицевой панелью 16:9. Лицевая ладонь. И в настоящее время практически невозможно получить лицевую панель с соотношением сторон 4:3. Итак, печатаем сами.

Я предоставил упорядоченные фрагменты под названием «AIO», чтобы вы могли напечатать фрагменты одинакового цвета в одной партии. Это рекомендуемый способ печати этого проекта. Но на тот случай, если во время печати какой-либо фрагмент окажется некачественным, вы можете получить отдельный STL без префикса AIO и легко перепечатать.

Серый цвет на BVM очень темный, и я считаю, что серый цвет «Cerprise» очень близок. Возможно, вы захотите заказать ролл, если хотите сохранить аутентичную цветовую гамму.

Совет по печати

Чтобы избежать видимых «линий» на нижнем слое, попробуйте следующие настройки:

Установите высоту 1-го слоя на 0,16 мм.
Добавьте смещение -0,02 мм.
Установите поток начального слоя на 102%.
Попробуйте повысить температуру первого слоя на 5 градусов, чтобы пластик лучше впитался в текстуру вашей кровати.
Процедура печати AIO

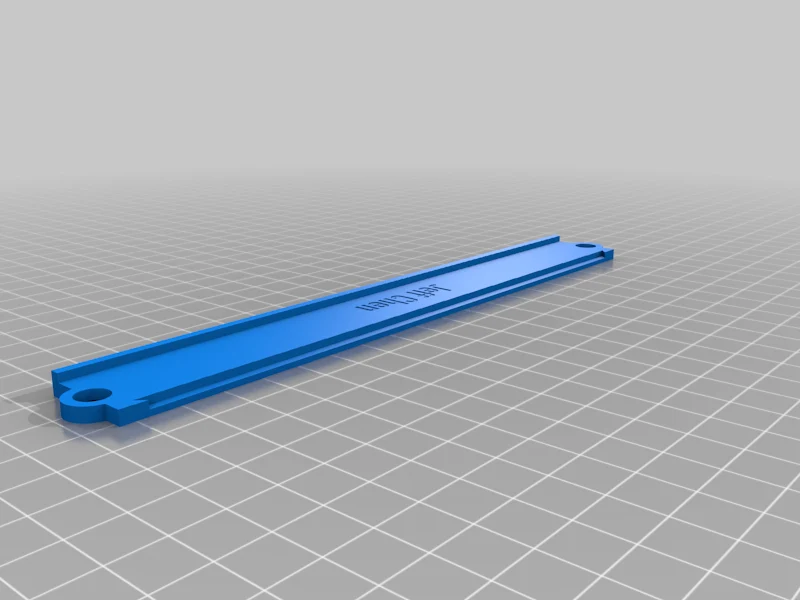

Внутренние горизонтальные детали

Распечатайте "[AIO][Black]Inner Horizontal Pieces.stl" С поддержкой.

Удалить поддержку

После печати не забудьте снять подставку и очистить отверстия.

Внутренние боковые части

Распечатать "[AIO][Black]Inner Sides.stl" БЕЗ поддержки. Максимальный вылет составляет 50 градусов, и ваш принтер должен легко справиться с ним.

Комбинаторная деталь

Распечатайте "[AIO][Black]Edeg Jointer Pieces.stl" как есть.

Стрелки Якоря

Распечатайте "[AIO][Grey]4 Arrows.stl" как есть.

Верхние и нижние полоски

Распечатайте "[AIO][Grey]Top Bottom Strips.stl" как есть, БЕЗ поддержки.

Объектив Tally Light

Распечатайте "[AIO][White]Tally Light Lens.stl" как есть, С поддержкой.

Расширенная печать текста (дополнительно)

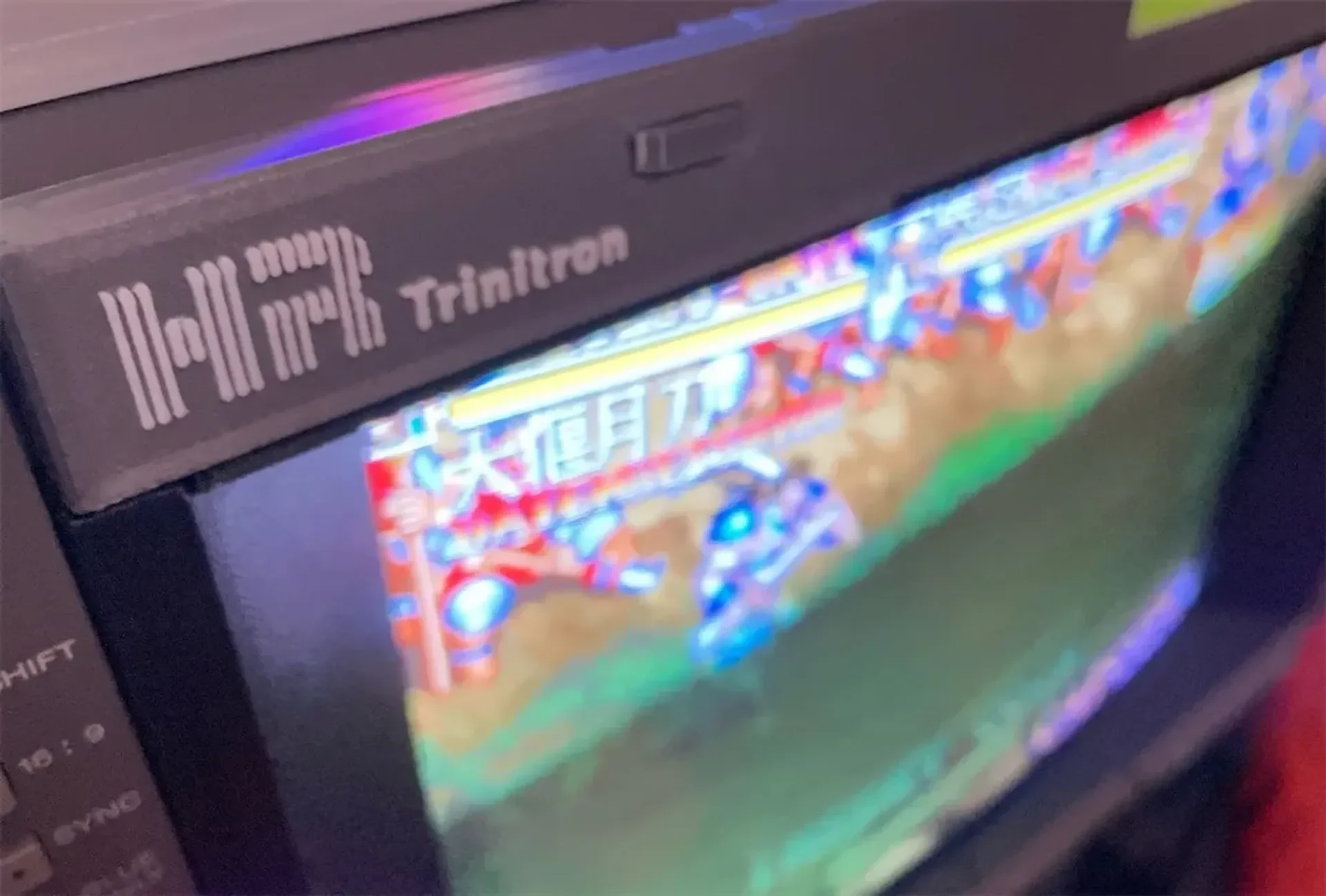

Лицевая панель выглядела бы немного бесплодной, если бы маркировка отсутствовала. Вы можете выбрать те, которые вам нравятся, из следующих и распечатать их на деталях TL/TR/BM для лучшей детализации.

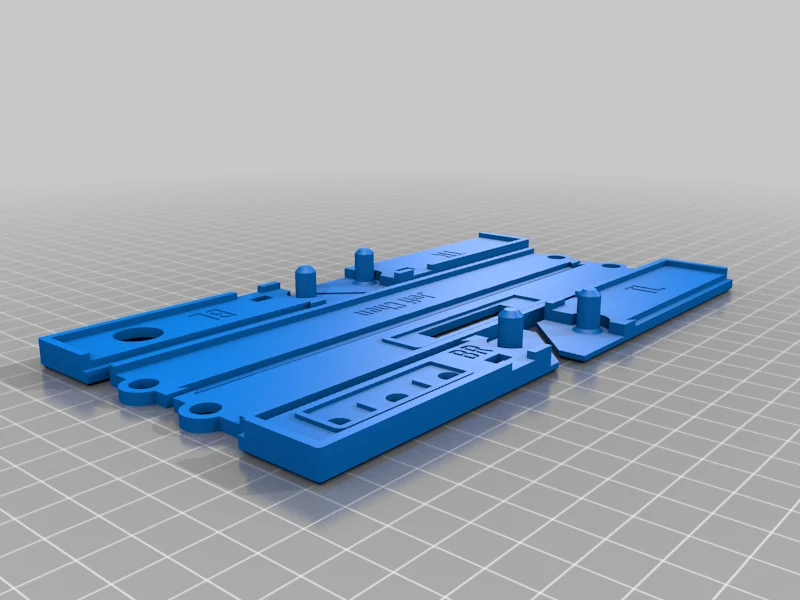

Печать текста TL и TR

Очистите строительную пластину.
Переключитесь на БЕЛУЮ нить.
Добавьте "[Дополнительно][Белый]TL Text.stl" в срез.
Добавьте ПАУЗУ перед слоем текста.
Рекомендуется гладить только верхний слой, чтобы буквы выглядели лучше.

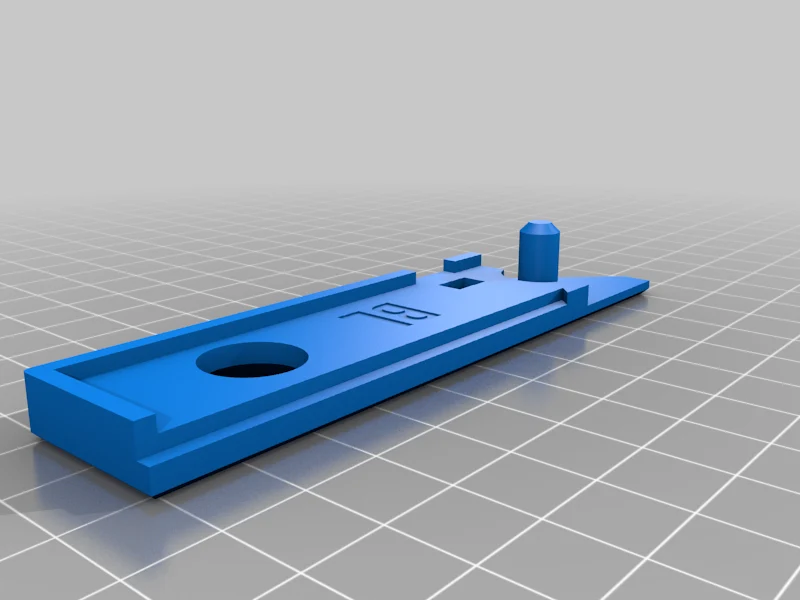

Подождите, пока печать не остановится. Поместите деталь TL в печатную подставку.
Если деталь TL слегка деформирована, вы можете использовать подогреваемую платформу, чтобы нагреть деталь, и подержать ее в течение минуты, чтобы о��а снова стала плоской.
Как только деталь ровно и ровно расположится внутри подставки, возобновите печать, чтобы закончить.

Повторите ту же процедуру для TR с "[Дополнительно][Белый]TR Text.stl".

Печать текста БМ

Очистите строительную пластину.
Переключитесь на ЧЕРНУЮ нить.
Добавьте "[Дополнительно][Черно-Серебристый]BM Text.stl" в слайсер.
Добавляем паузу перед слоем основы текста
Должен быть 4-м слоем сверху, если высота слоя составляет 0,2 мм.
Добавьте замену нити на слой меньшего текста Sony.
Должен быть вторым слоем сверху, если высота слоя составляет 0,2 мм.
Рекомендуется гладить только верхний слой, чтобы серебряные буквы выглядели лучше.
Подождите, пока печать не остановится. Вставьте деталь BM в печатную подставку.
Если деталь слегка деформирована, вы можете нагреть ее на подогреваемой подставке и подержать ее ровно полминуты, чтобы она снова стала плоской.
Как только деталь ровно и ровно сядет в подставку, возобновите печать.
Когда принтер снова остановится, переключитесь на СЕРЕБРЯНУЮ нить и возобновите печать.
Сборка — внутренняя рама

Если ваш принтер печатает слоновью ногу, обязательно обрежьте край, где соединяются две части. В противном случае, когда вы соедините две части вместе, они не будут плоскими.

Соедините внутреннюю верхнюю и нижнюю части соответственно одной соединительной частью.

Если есть некоторое сопротивление, вы можете использовать плоскогубцы, чтобы протолкнуть деталь внутрь.

Сначала сделайте одну сторону, а затем другую.

Не прилагайте слишком много усилий, иначе вы можете поскользнуться и повредить пластик.

Используйте 4 пары винтов и гаек M2x8 мм, чтобы соединить верхнюю и нижнюю части с боковыми частями.

Обратите внимание на названия деталей на картинке и не перепутайте их, так как верх и низ немного асимметричны. Картина рассматривается спереди.

Не затягивайте винты слишком сильно, иначе вы повредите детали.

Винты и гайки М3
