Световые панели Nanoleaf своими руками........

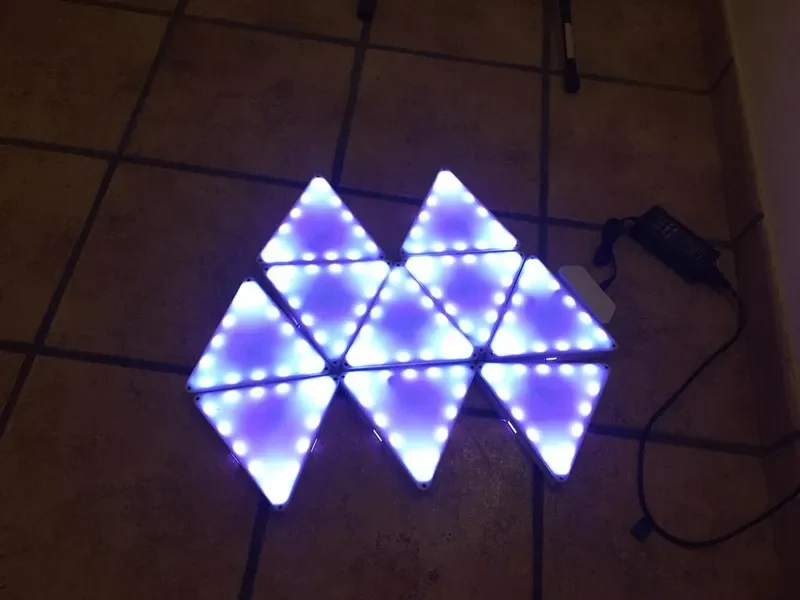

Это набор «сделай сам», позволяющий распечатать на 3D-принтере и сделать собственные светодиодные фонари «Аврора» из нанолиста.

В файлах вы найдете почти все, что вам понадобится для изготовления фонарей, за исключением светодиодов и передней панели.

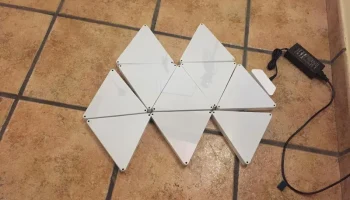

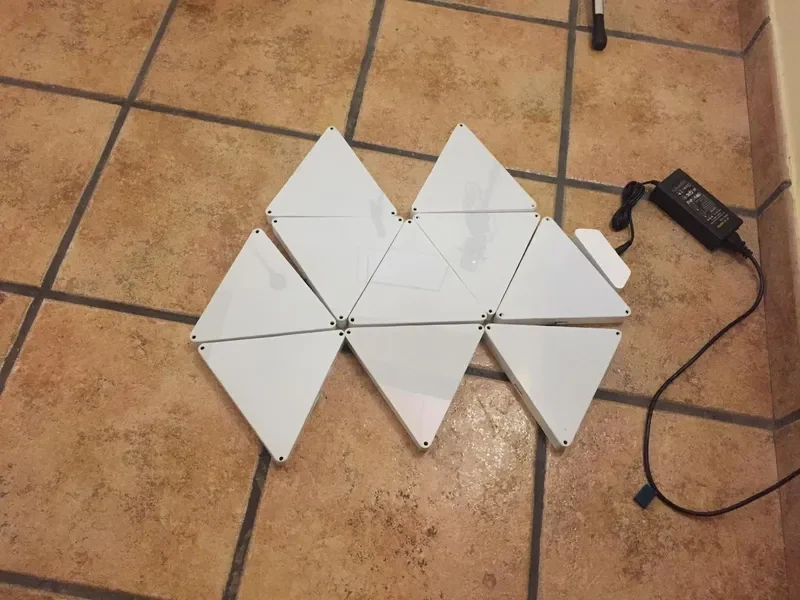

Для передней панели я использовал прозрачное белое плексиглас толщиной 2,5 мм, который вы можете обрезать до окончательной формы, распечатав шаблон в PDF-файле и с помощью некоторых инструментов. Если вы не думаете, что получите аккуратный результат, вы также можете разрезать оргстекло лазерным резаком или станком с ЧПУ, включив файл dxf.

Для светодиодов я использовал обычную RGB-ленту, но вы также можете использовать несколько адресуемых полосок, чтобы добиться результата, более похожего на оригинальный Nanoleaf Aurora.

Части включены:

КОРПУС нанолиста своими руками:

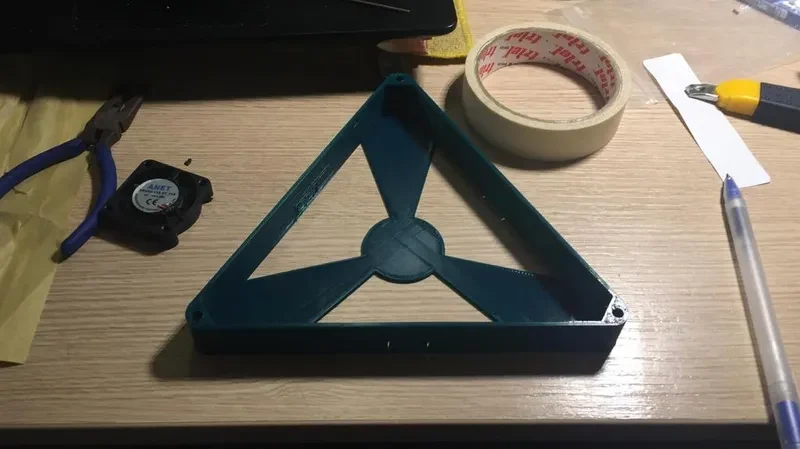

Это основная часть светильника, предназначенная для крепл��ния светодиодной ленты вокруг внутренних стен.
Как вы, возможно, заметили, в задней части есть несколько больших отверстий, в основном они предназначены для экономии времени печати и материала для печати, а поскольку устройство нужно крепить на стене, эта же стена предотвратит утечку света.
Если вы установите их на темную стену, я рекомендую вам вставить в эти отверстия белую бумагу, чтобы получить больше отражения и получить более приятный результат.
Корпус светодиодного контроллера nanoleaf своими руками:
Этот корпус предназначен для размещения контроллера светодиодов и имеет отверстия для входа постоянного тока и ИК-приемника.
Я использовал именно этот контроллер, и для него сделаны отверстия. Если вы используете другой, вам, возможно, придется его немного настроить.
Заглушка для отверстия нанолиста своими руками:
Это небольшая деталь, предназначенная для закрытия боковых отверстий, которые не соприкасаются с другим источником света, таким образом мы предотвращаем утечку света. Эти отверстия предназначены для соединения фонарей с помощью кабелей.
Булавка из плексигласа нанолист своими руками:

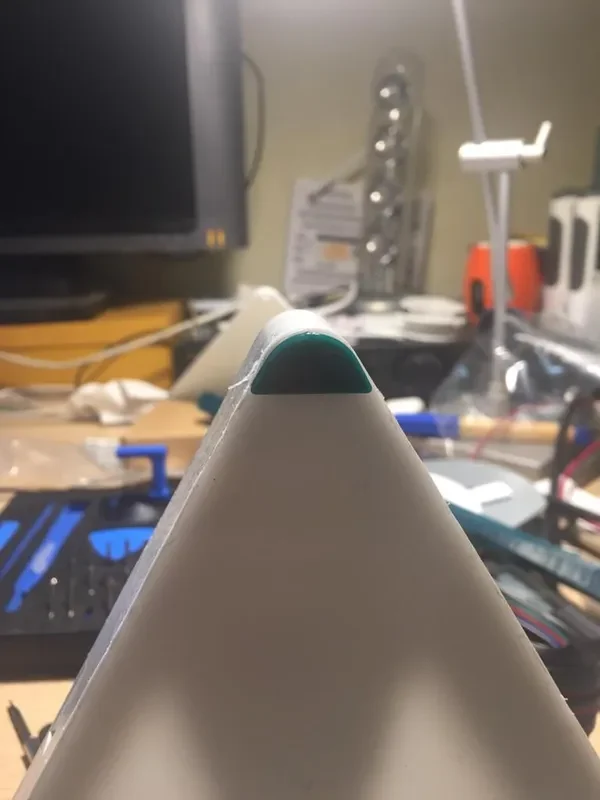

Это штифт, который проходит через отверстие из плексигласа и идеально подходит к закругленному отверстию корпуса, таким образом, вы можете удерживать плексиглас на месте и иметь возможность в любой момент снять его для изменения конфигурации или ремонта.
Инструмент для выравнивания нановыводов своими руками:
Это небольшой прямоугольник с боковыми отверстиями одинакового размера, и его функция — идеально выравнивать все источники света, пропуская их через эти боковые отверстия.
Крышка кабельных разъемов nanoleaf своими руками — крышка:
Эти две части не являются обязательными, но полезны в том случае, если вы хотите соединить фонари с помощью обычного 4-контактного разъема. Если вы сделали кабели самостоятельно, это позволит разместить изоляцию и немного лучше защитить ее. Их можно собрать следующим образом: вставьте разъем, затем залейте остальную часть горячим клеем и соедините с другой частью, горячий клей скрепит все вместе.

Надеюсь, это будет полезно!!!
