Большая потолочная светодиодная панель своими руками.......

Чтобы узнать больше, посмотрите мое видео о светодиодных панелях:

Привет всем!

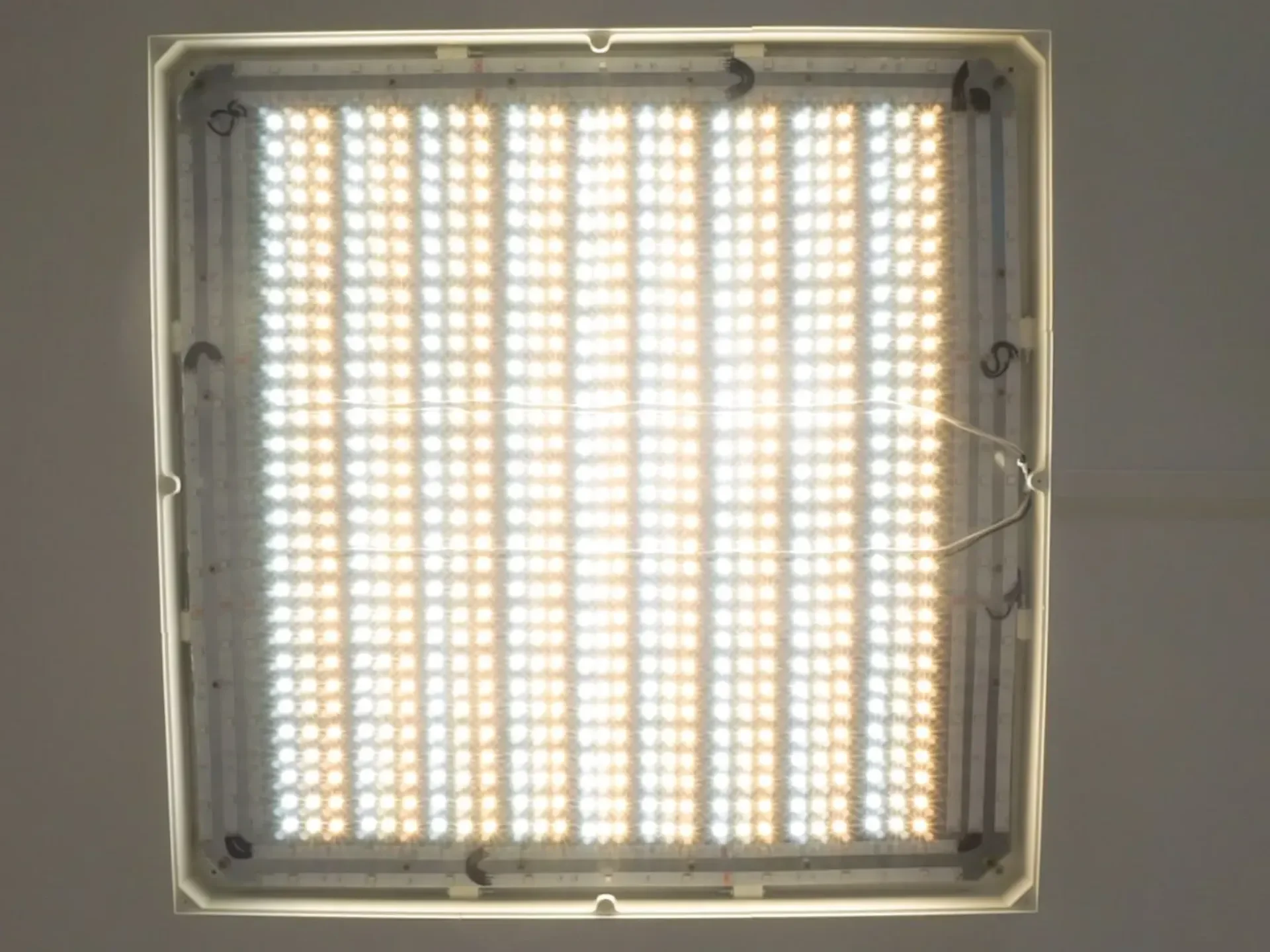

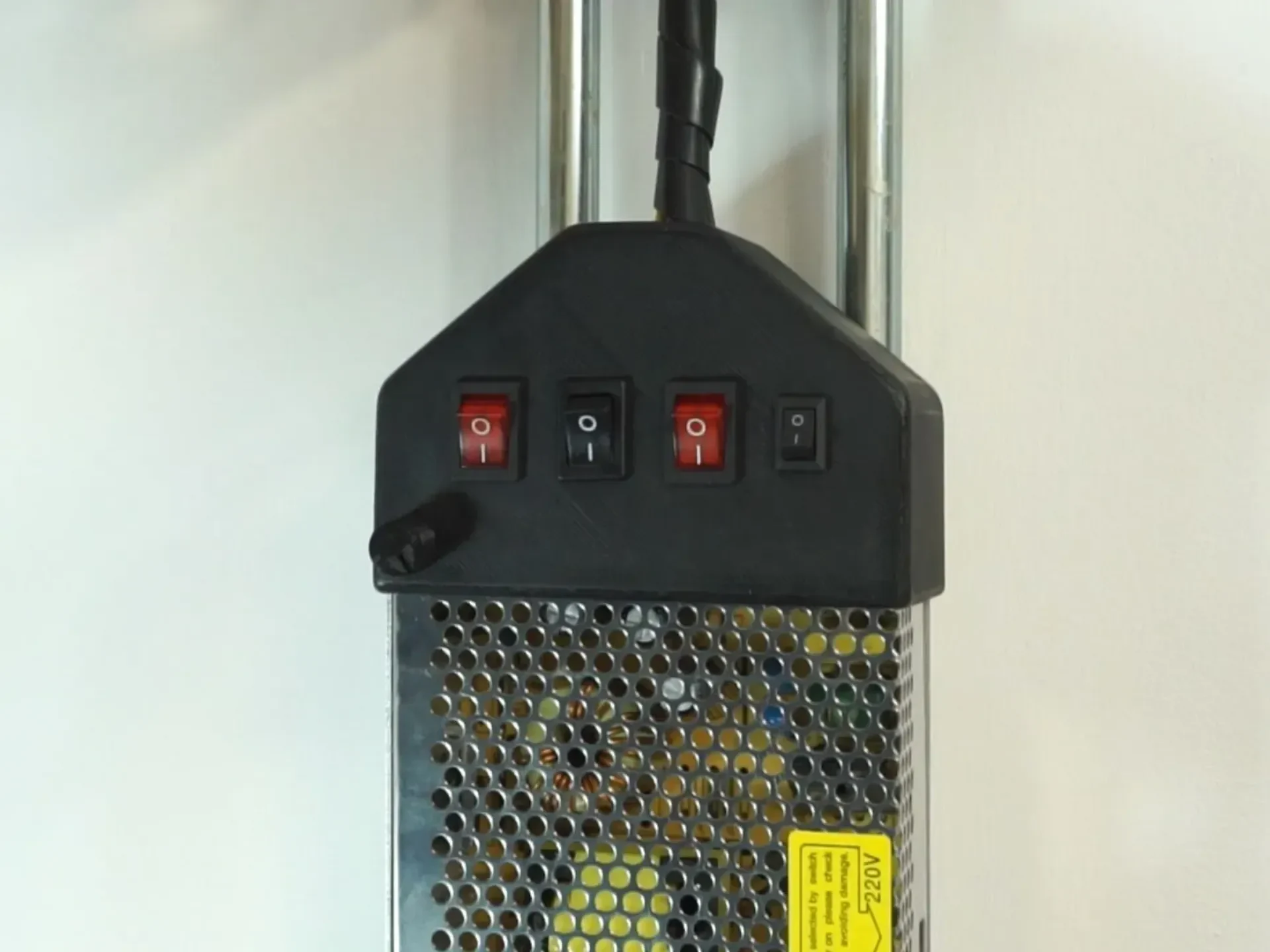

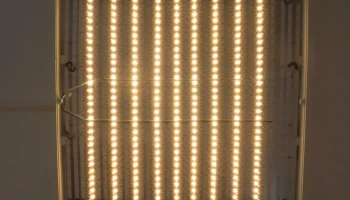

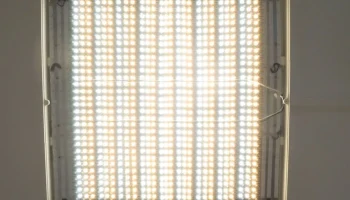

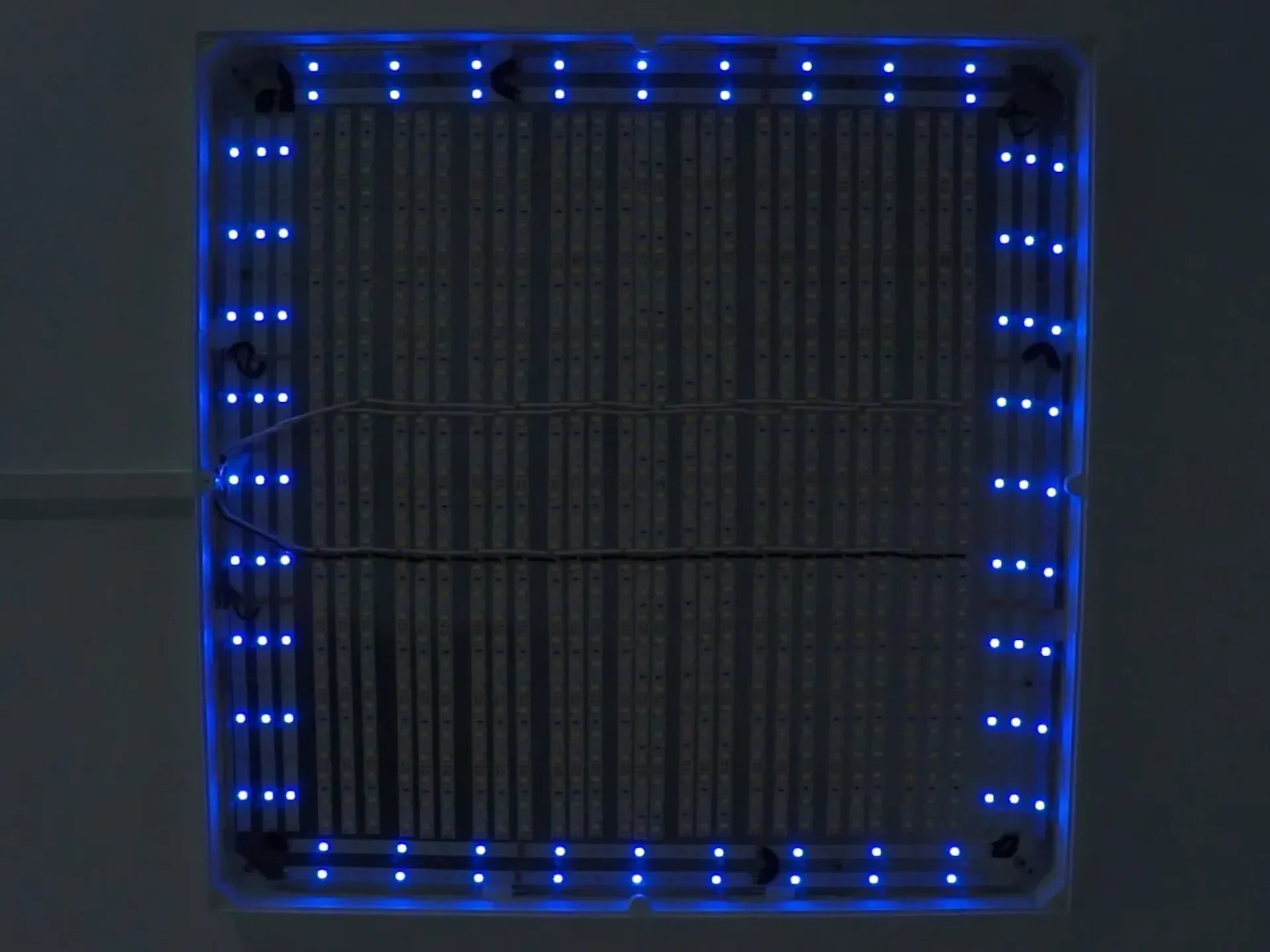

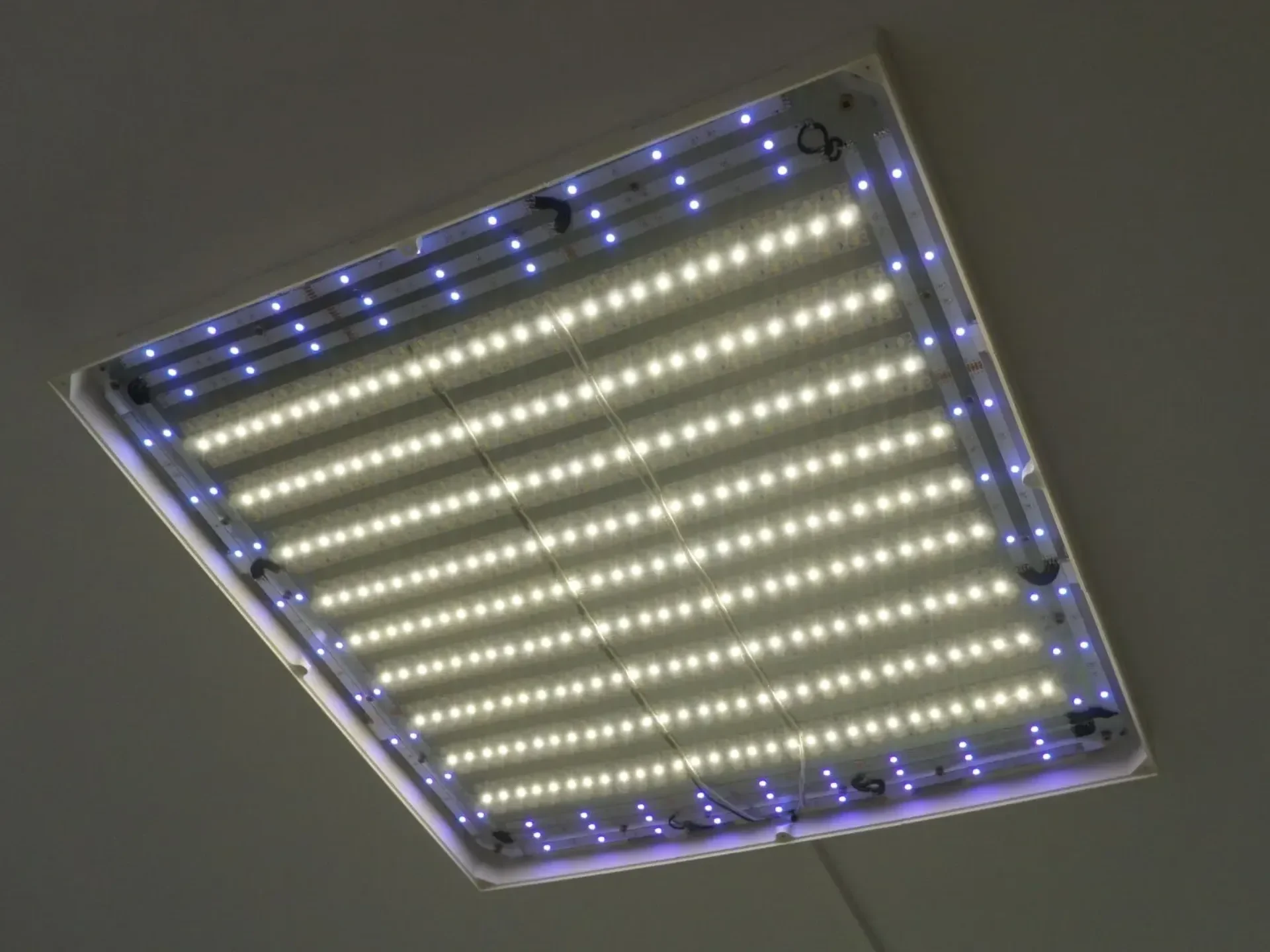

Это мой проект большой и супер яркой потолочной светодиодной панели, напечатанной на 3D-принтере. В нем используются холодные, нейтральные и теплые светодиодные ленты SMD5630 для создания идеальной температуры белого света для ваших нужд. Он также использует полосы SMD 5050 RGB, чтобы добавить ярких цветов по вечерам. В целом при максимальной мощности он потребляет более 200 Вт, но его выходную мощность можно легко контролировать с помощью крышки блока питания с помощью переключателей и потенциометра. Благодаря этому трюку вы можете переключаться между разными полосками, а также одновременно контролировать их яркость, понижая напряжение блока питания. Простое решение, которое работает достаточно хорошо. Просто имейте в виду, что при максимальной мощности через долгое время и панель, и блок питания (но в основном блок питания, по крайней мере, в моем случае) могут сильно нагреваться, поэтому обычно я включаю его примерно на средней мощности (около 10-11 В), и он все еще очень яркий. Он предназначен для крепления непосредственно к потолку, и, если хотите, вы также можете прикрепить к нему панель из плексигласа для рассеивания света (я сам, возможно, сделаю это в будущем, чтобы панель выглядела лучше). Посмотрите мое видео для более подробной информации.

Для своей панели я использовал:

-1 катушка холодного белого светодиода SMD5630 длиной 5 м

-1 катушка нейтрального белого светодиода SMD5630 длиной 5 м

-1 катушка теплого белого светодиода SMD5630 длиной 5 м

-1 катушка 5050 RGB длиной 5 м.

-1 тонкий металлический лист (570 x 570 мм)

1 блок питания S-240-12, 12 В, 20 А, 240 Вт (честно говоря, я бы не рекомендовал использовать этот конкретный блок, если вы не планируете использовать меньше полосок. Он быстро нагревается без активного охлаждения, поэтому, если вы можете, просто купите блок питания, который может обеспечить большую мощность и имеет вентилятор для активного охлаждения)

— Вам также понадобится много проводов для соединения всех полосок, а также толстые провода питания для соединения блока питания с панелью на потолке. Если вы используете слишком тонкие провода, вы можете столкнуться со значительными пад��ниями напряжения и, следовательно, с меньшим освещением. Это также может привести к сильному нагреву проводов, поэтому будьте осторожны и покупайте провода в соответствии с вашим энергопотреблением (в моем случае это было около 6 А на один белый цвет, поэтому в целом 18 А для белых полос и дополнительно 1 А для RGB).

-3 больших переключателя для крышки блока питания

-1 маленький переключатель для крышки блока питания (для RGB-подсветки)

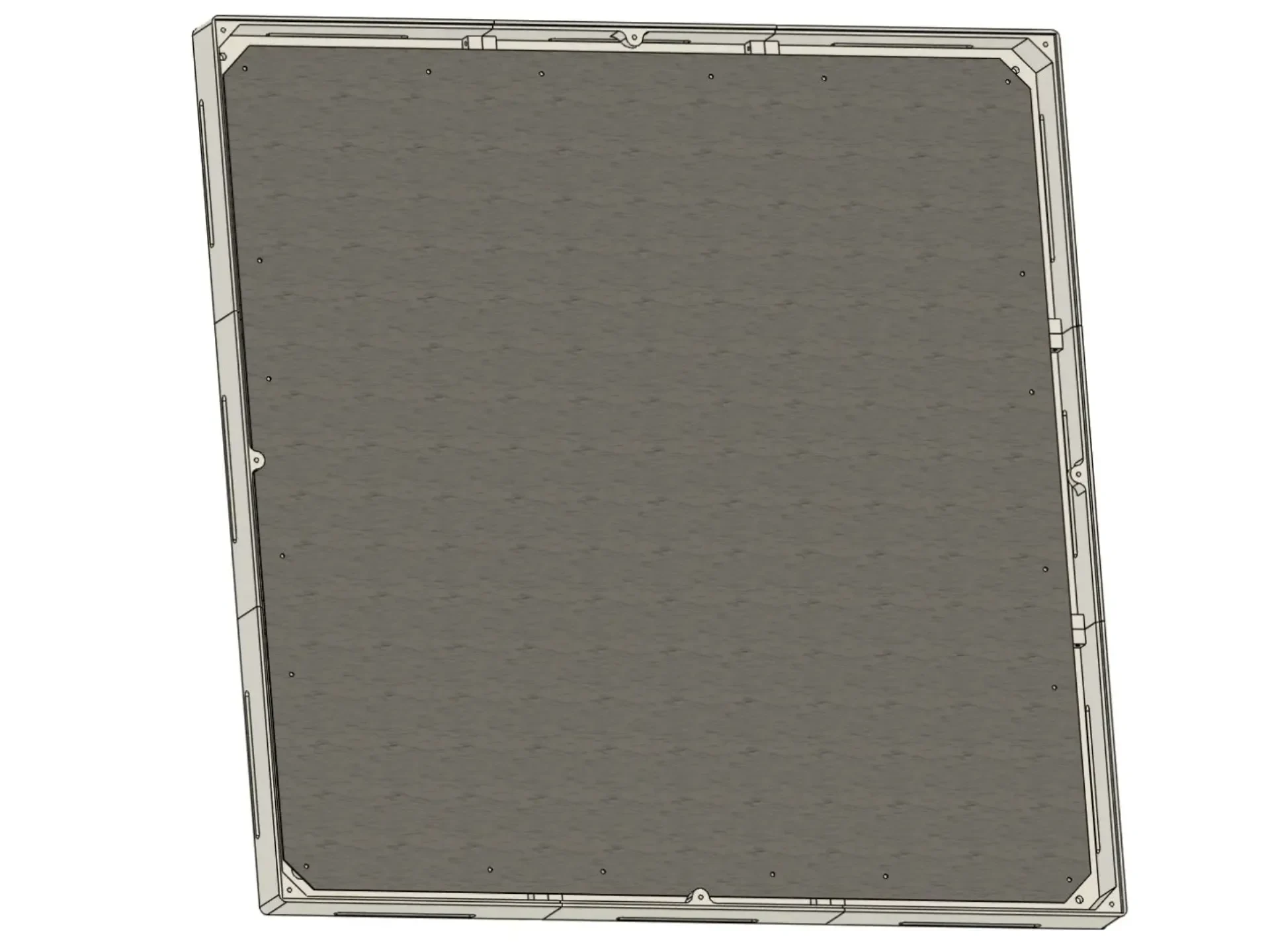

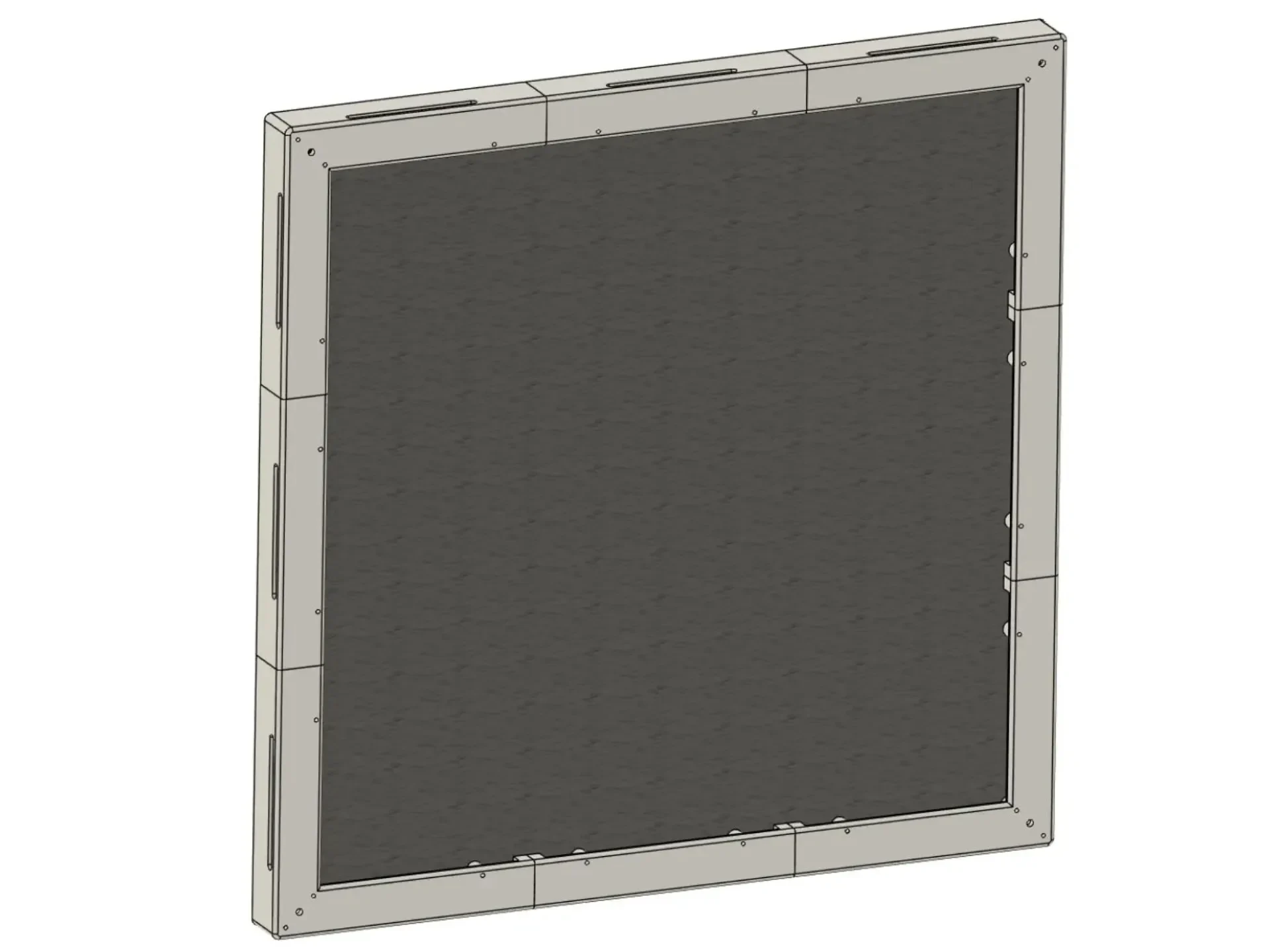

-Несколько винтов и гаек M3 для соединения частей рамы и крепления стальных листов к корпусу. Также 4 больших винта для крепления панели к потолку.

-4x часть F1

-4x часть F2
