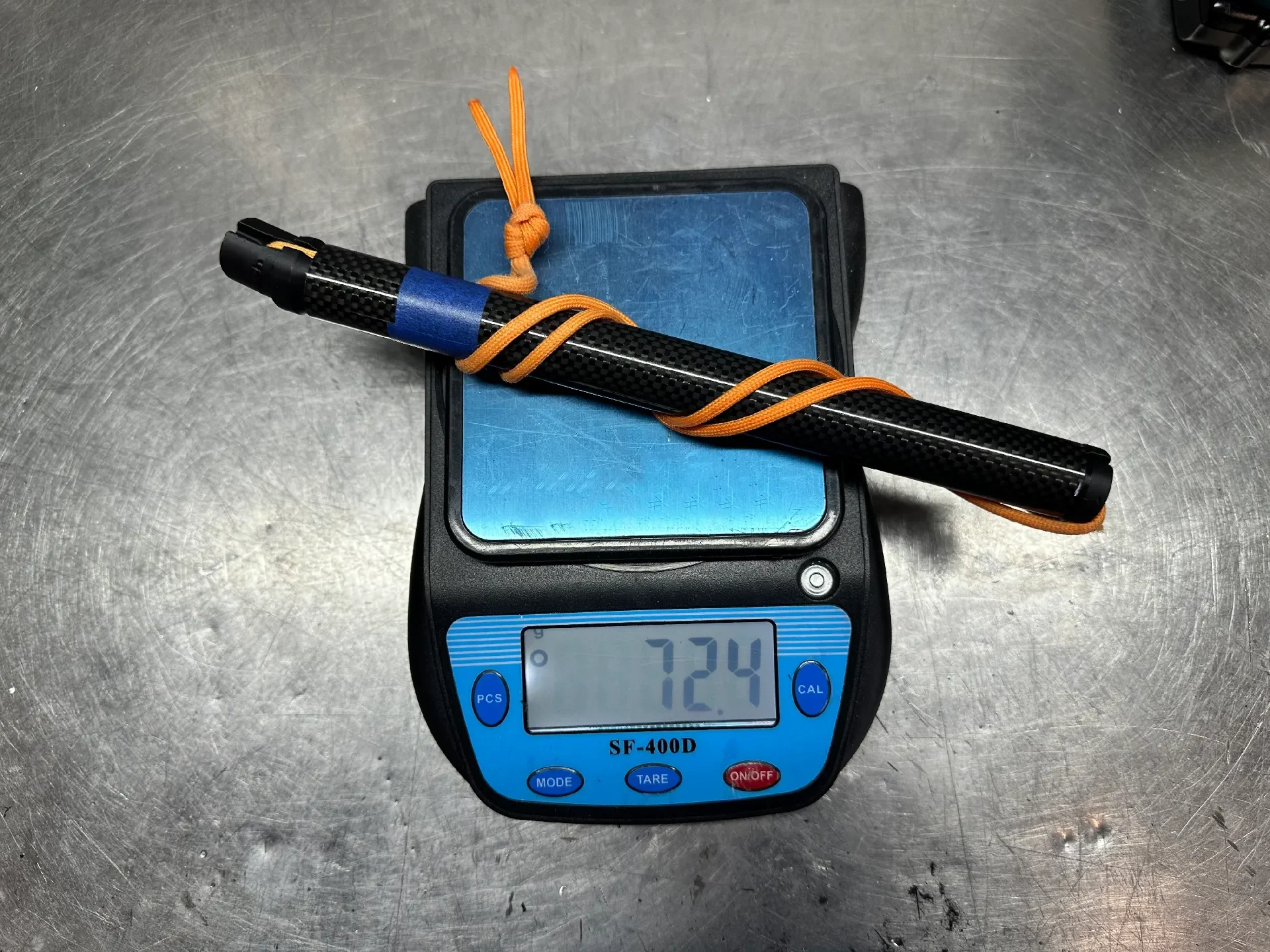

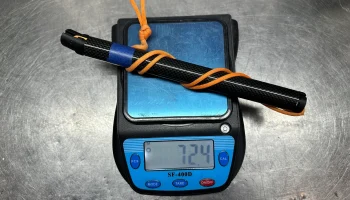

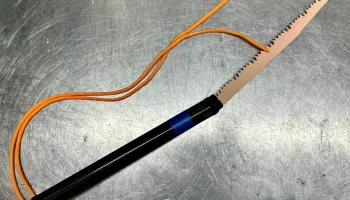

Трекинговая пила ~70 г
Этот проект представляет собой компактную и сверхлегкую пилу, разработанную специально для многодневных горных походов, где важен каждый грамм.

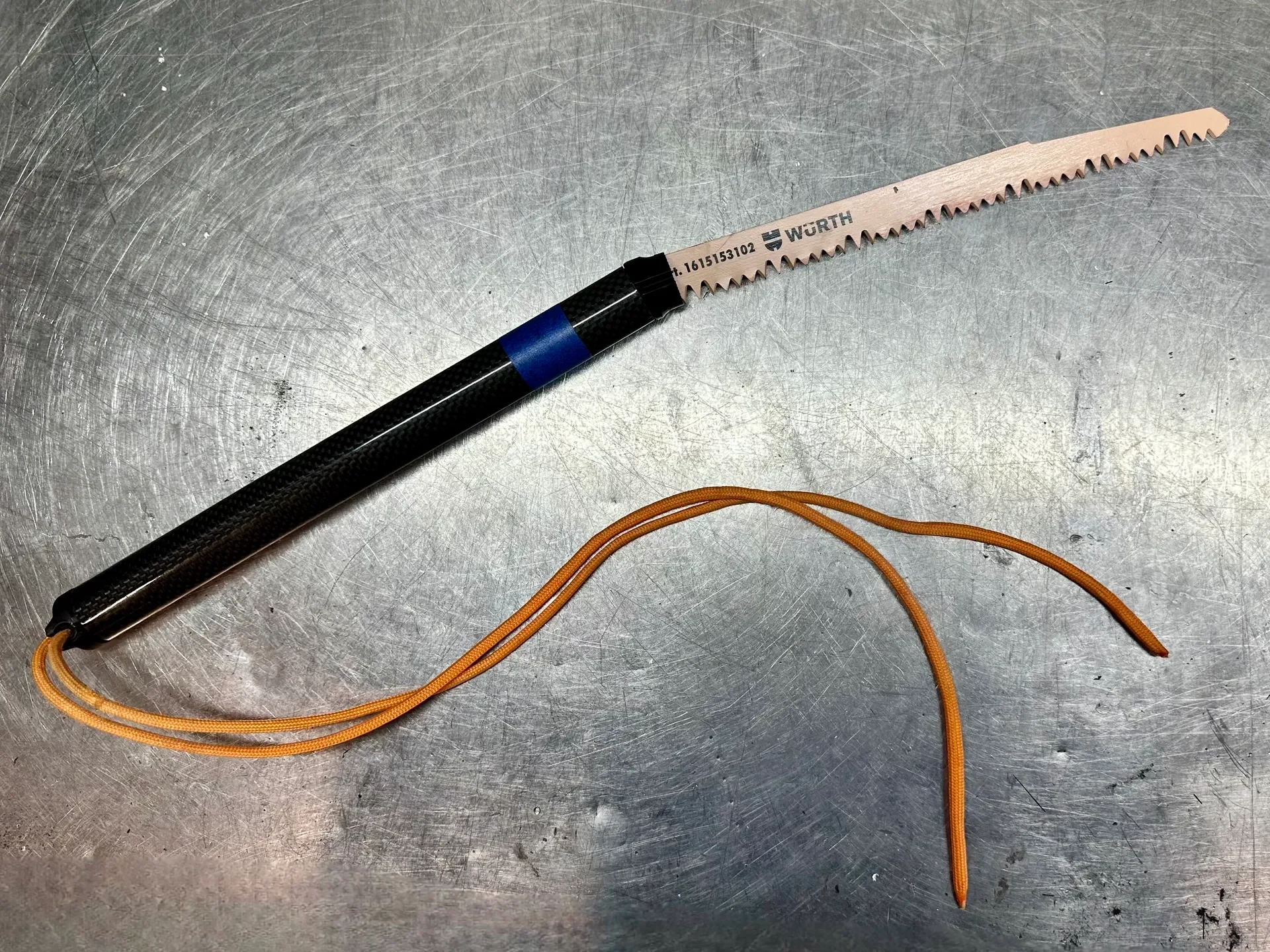

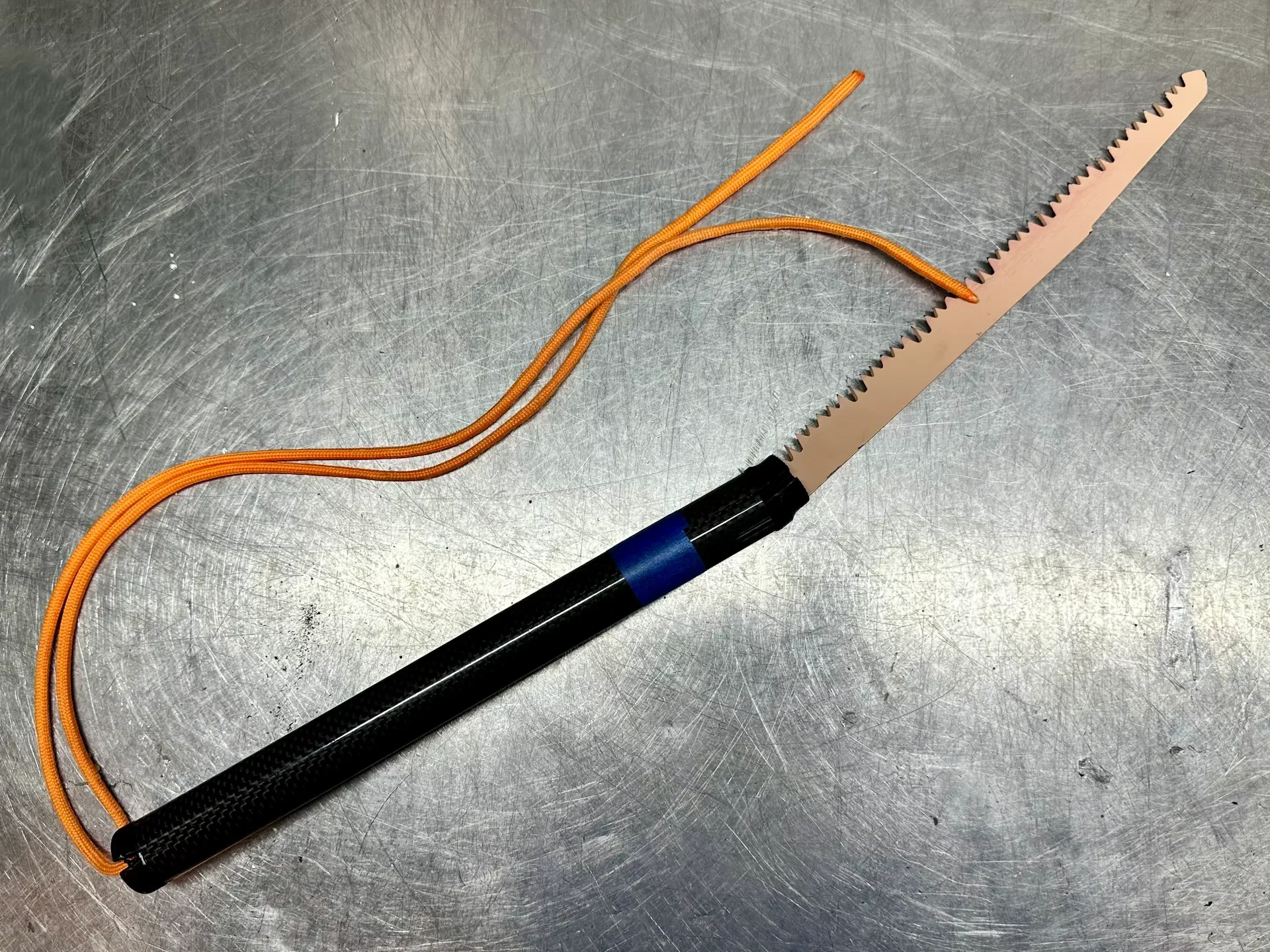

Рукоятка изготовлена из карбоновой трубки размером 20 × 22 мм (длиной 250 мм) в сочетании с двумя торцевыми крышками из АБС-пластика, напечатанными на 3D-принтере, которые фиксируют стандартное полотно для сабельной пилы диаметром 240 мм. В результате получился прочный, минималистичный и надежный инструмент для работы в сельской местности, который весит значительно меньше, чем любая коммерческая складная пила.

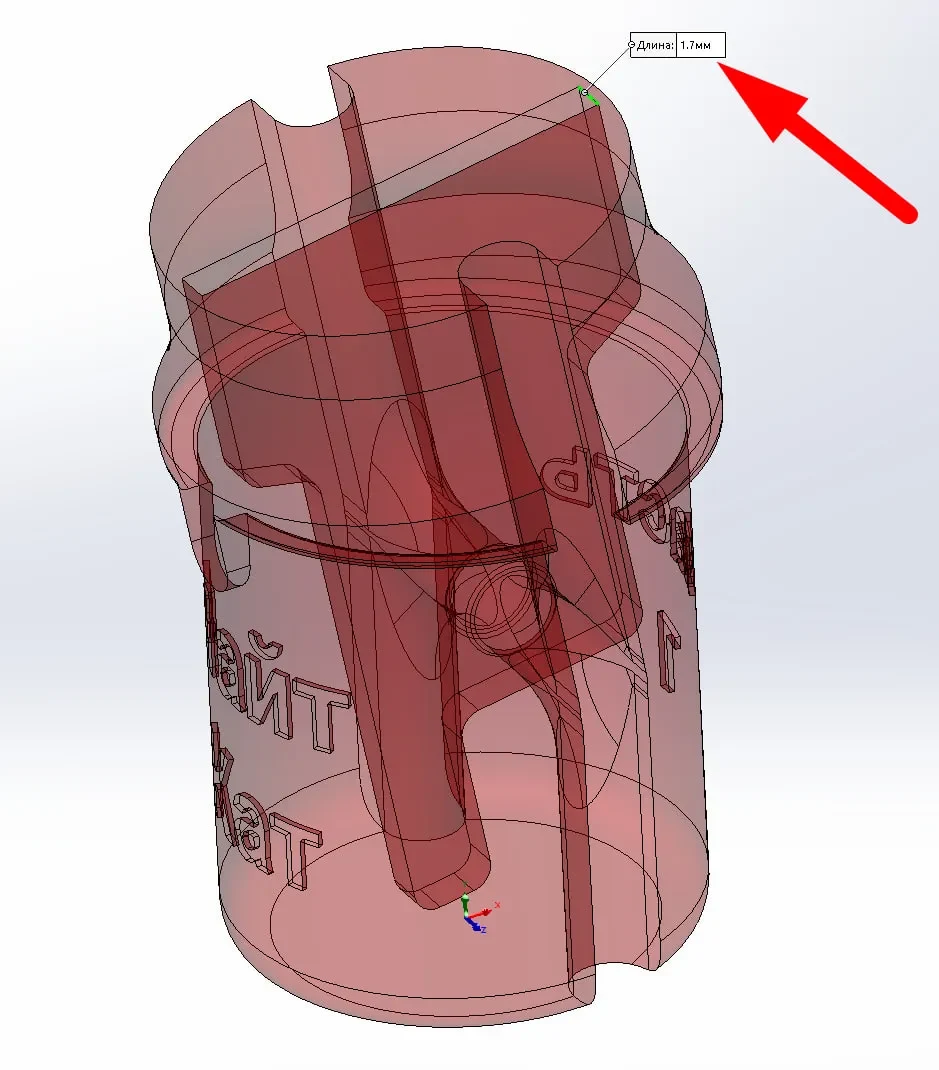

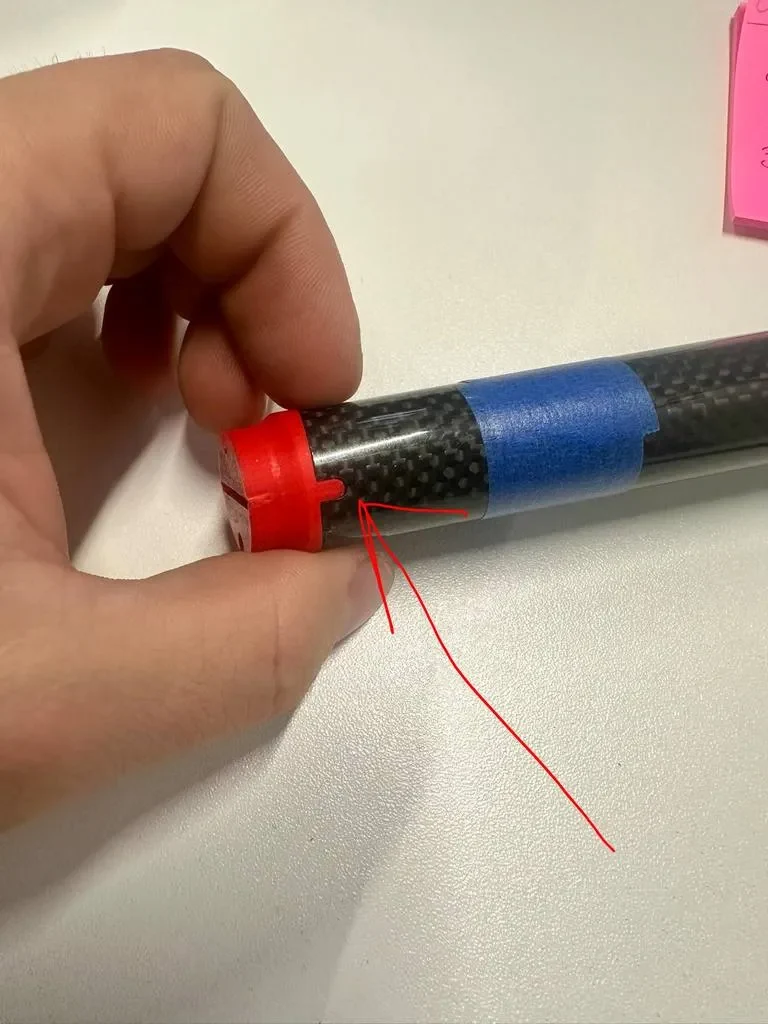

!!! Добавлен ключ ориентации полотна, предотвращающий вращение пильного полотна вокруг своей оси во время использования. Размеры прорезей внутри углеродной трубки: диаметр 3 мм, глубина 4 мм.
Необходимые материалы:
— Карбоновая трубка Ø 20 мм/22 мм, длина 250 мм. Длина трубки может быть короче (245-250 мм).

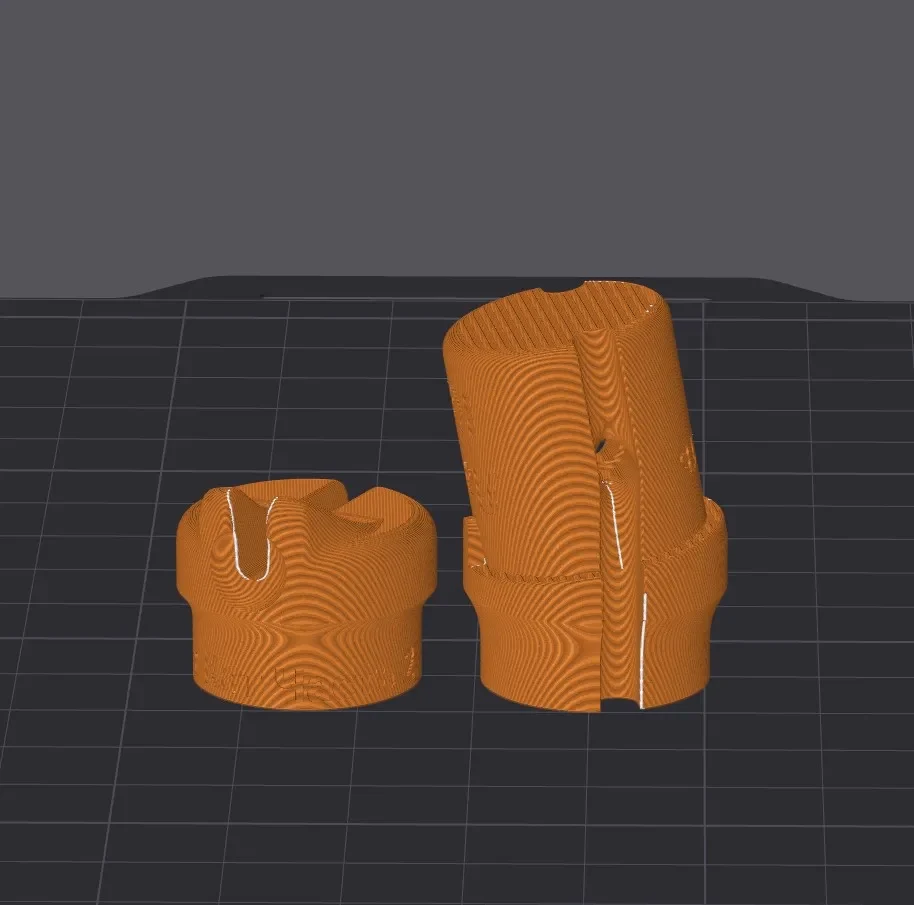

— Две концевые детали из АБС-пластика, напечатанные на 3D-принтере.
— Полотно сабельной пилы 240 мм — WURTH RED LINE 1531L (2 шт, код 1615153102)
— Паракорд (< 1 м) для натяжения/удерживающей петли лезвия
Инструкции по сборке
Распечатайте обе детали из АБС-пластика и очистите их внутренние каналы.
Вставьте их в концы карбоновых трубок.
Вставьте лезвие диаметром 240 мм в пазы и зафиксируйте с помощью встроенных замков.

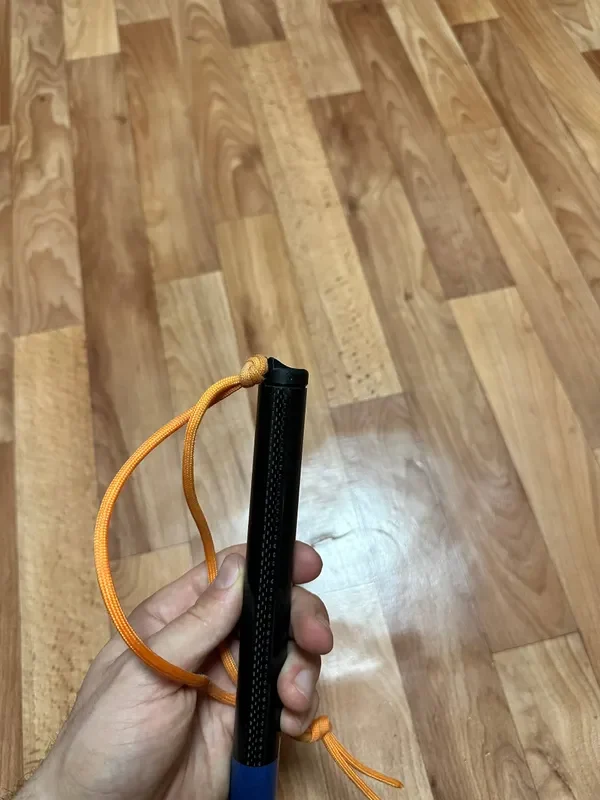

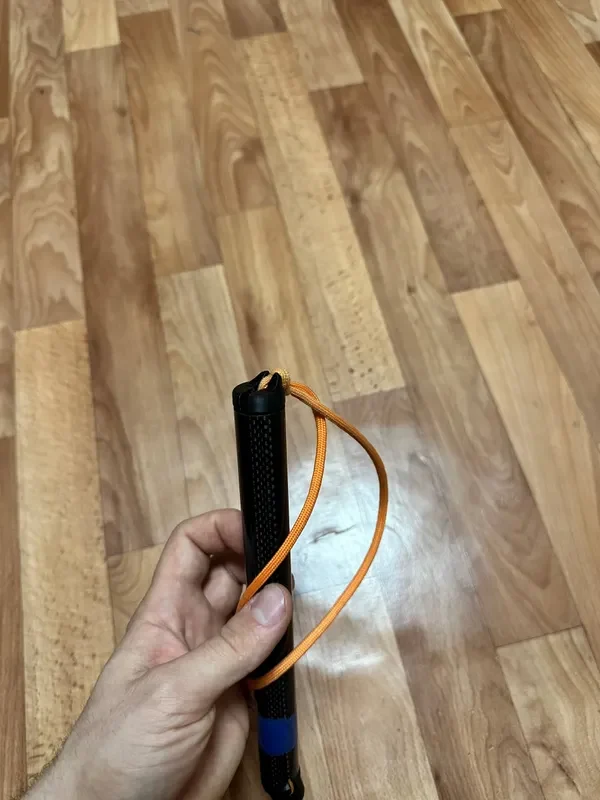

Свяжите короткий кусок паракорда, чтобы улучшить захват, добавьте петлю на запястье или зафиксируйте лезвие во время транспортировки.
