Вытяжка/очиститель воздуха своими руками........

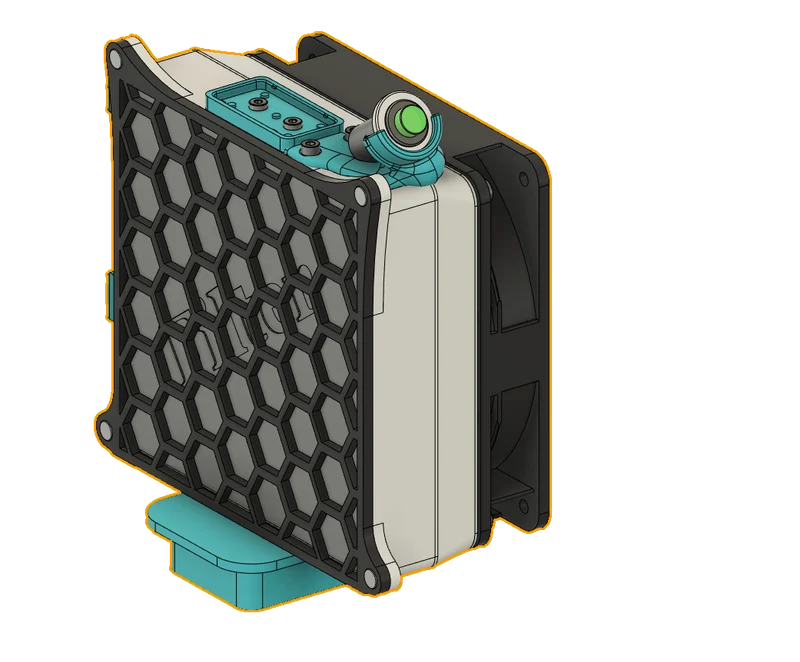

вытяжка/очиститель воздуха, сделанная своими руками*. В его основе лежит фильтр с активированным углем и 120-мм вентилятор. Вентилятор питается от аккумулятора 18650, в котором используется 1S BMS для защиты литий-ионного элемента, а затем используется повышающий преобразователь для повышения напряжения 3,7 В до полезных 12 В, что также допускает колебания входного напряжения и стабильное выходное напряжение. Это позволяет сделать очиститель портативным и легко хранить его для дальнейшего использования.

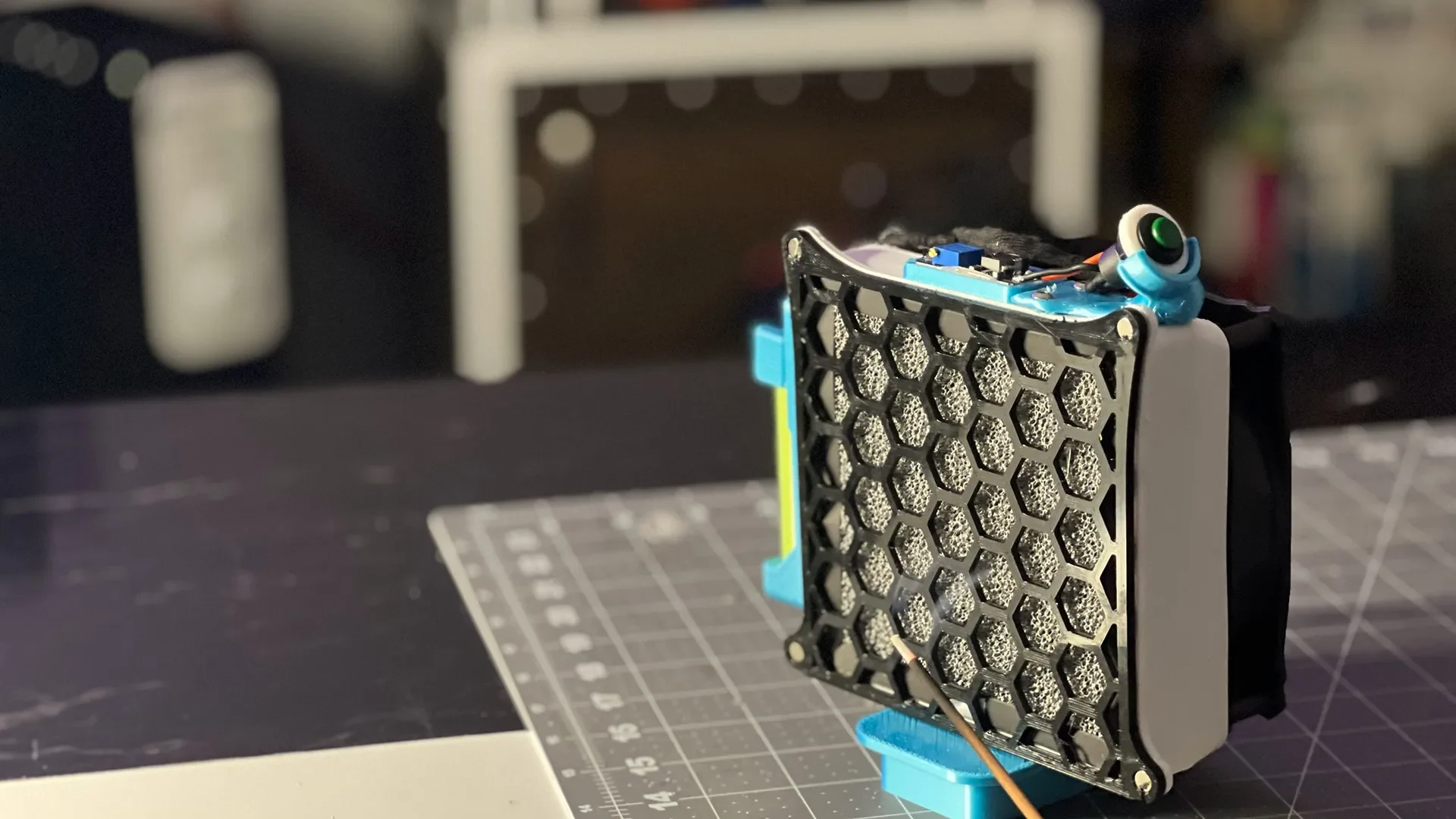

* Я не проверял, удаляет ли это устройство из воздуха летучие органические соединения или другие загрязнения, я только визуально заметил, что дым идет в фильтр и не выходит на другой конец. -Воссоздайте на свой страх и риск-*

Другие потребности:

2 — Вставки для термофиксируемых гаек — длина м3 x 5 мм.

8 — длина м3х8мм

2- м3x5 мм длина

Длина 4- м4 х 8 мм

Магниты диаметром 8-6 мм, толщина (2-3) мм.

1- 120-мм вентилятор

1- 18650 тесто

2 фута провода 20 AWG или лучше

Кнопка с внешним диаметром 1-16 мм (можно использовать любую кнопку, если вы создадите новое кольцо с внешним диаметром 20,5 мм и толщиной 3 мм и оставите отверстие для нужной кнопки)

также понадобится следующее:

Ссылки:

повышающие преобразователи:

https://a.co/d/hlSCaaZ

1С БМС

https://a.co/d/6c83Kpx

Угольный фильтр:

https://a.co/d/6c83Kpx

Вентиляторы, которые я использовал:

https://a.co/d/6c83Kpx

Ссылка на видео:
