Носок Fat Dragon Hotend (литьевая форма своими руками).....

Я разработал этот носок для хотэнда для Phaetus Dragon, потому что оригинал мне совсем не понравился.

Это слишком тонко
Быстро разрушается под воздействием высоких температур
Это не хорошо для потока воздуха

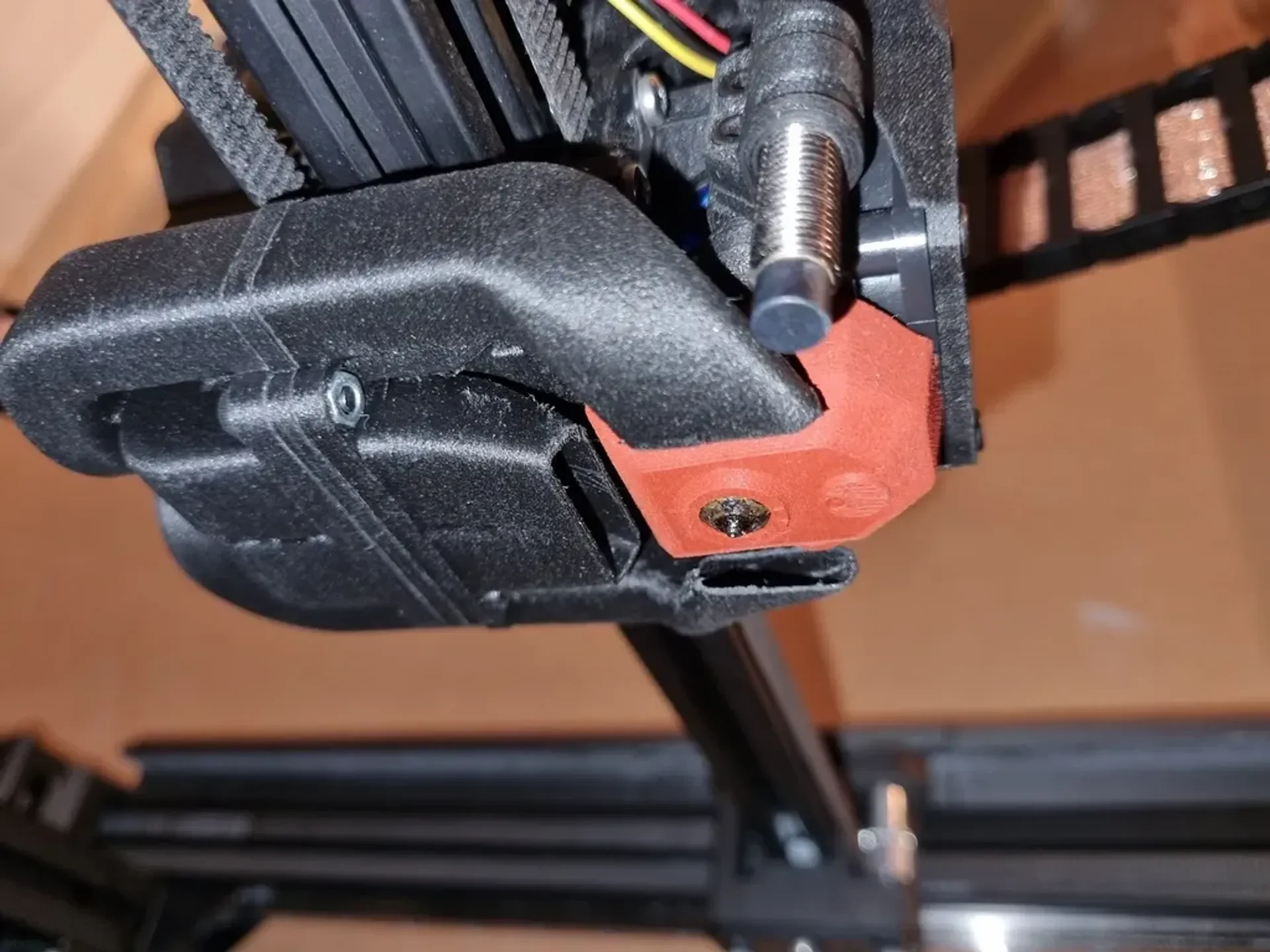

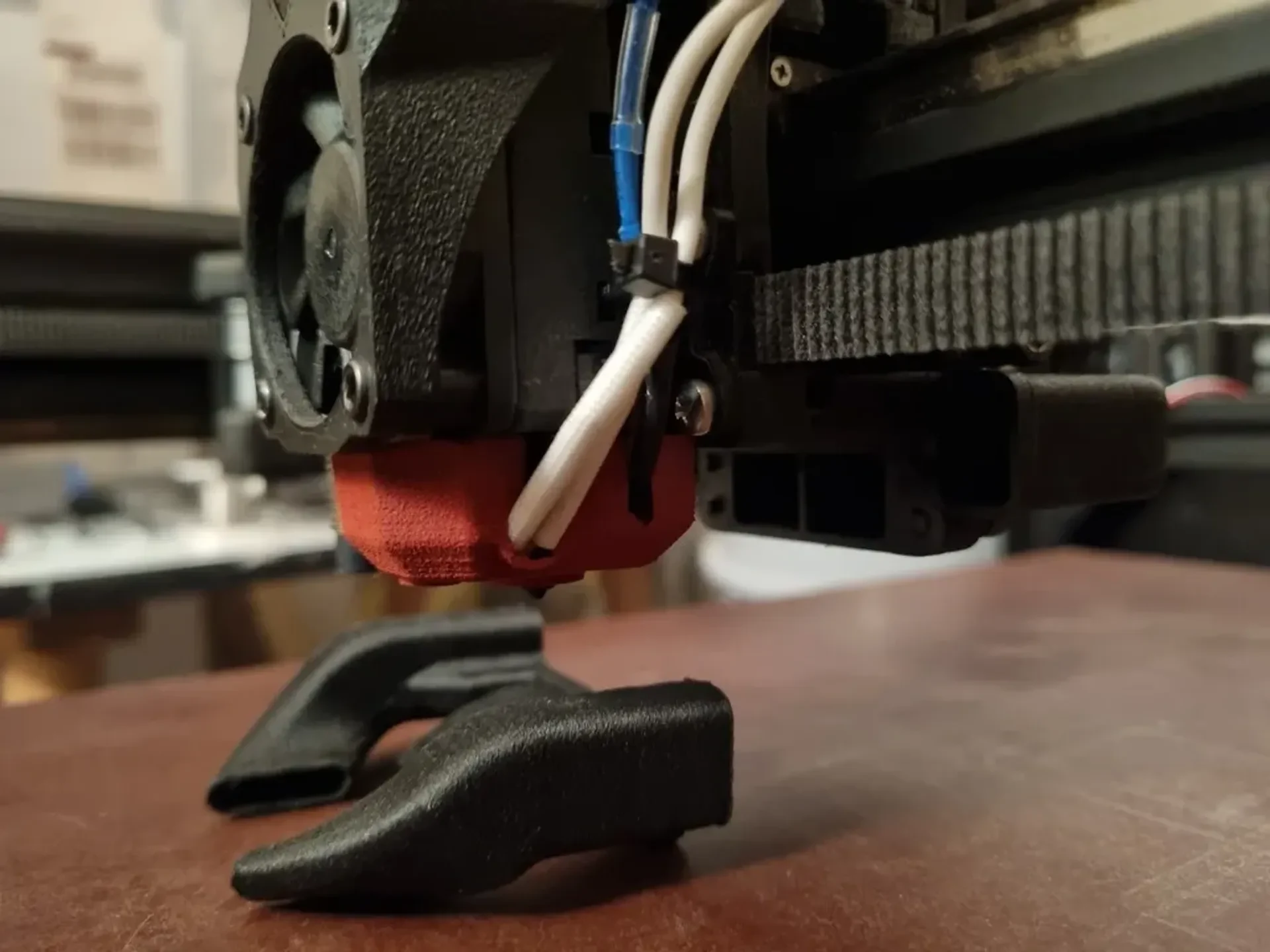

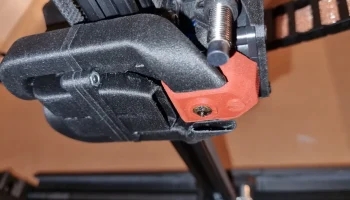

Я не мог запустить свой вентилятор 4028 на скорости более 50%, чтобы обогреватель не успевал за ним. С этим новым носком я могу легко работать на 100%. Он также намного лучше остается на блоке нагревателя и обеспечивает гораздо более стабильную температуру. Благодаря лучшей изоляции блока потенциальная разница температур в блоке между нагревателем и датчиком становится намного ниже. Я включил 3 изображения, чтобы сравнить оригинальный носок с этим толстым носком. По бокам он намного толще, но не снизу. Нижняя часть имеет немного закругленные углы для лучшего обдува воздуха.

Сначала я попробовал двухкомпонентный силикон, но процесс оказался грязным. Затем я придумал литье под давлением своими руками с использованием пистолета для герметика и силикона RTV, и этот процесс стал намного чище и проще.

Эта форма имеет на дне резьбу, подходящую для обычной силиконовой трубки для герметика. Носок можно сделать, выполнив следующие простые шаги:

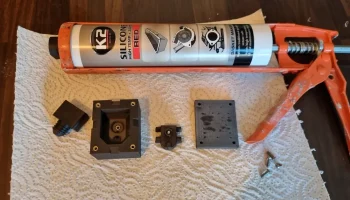

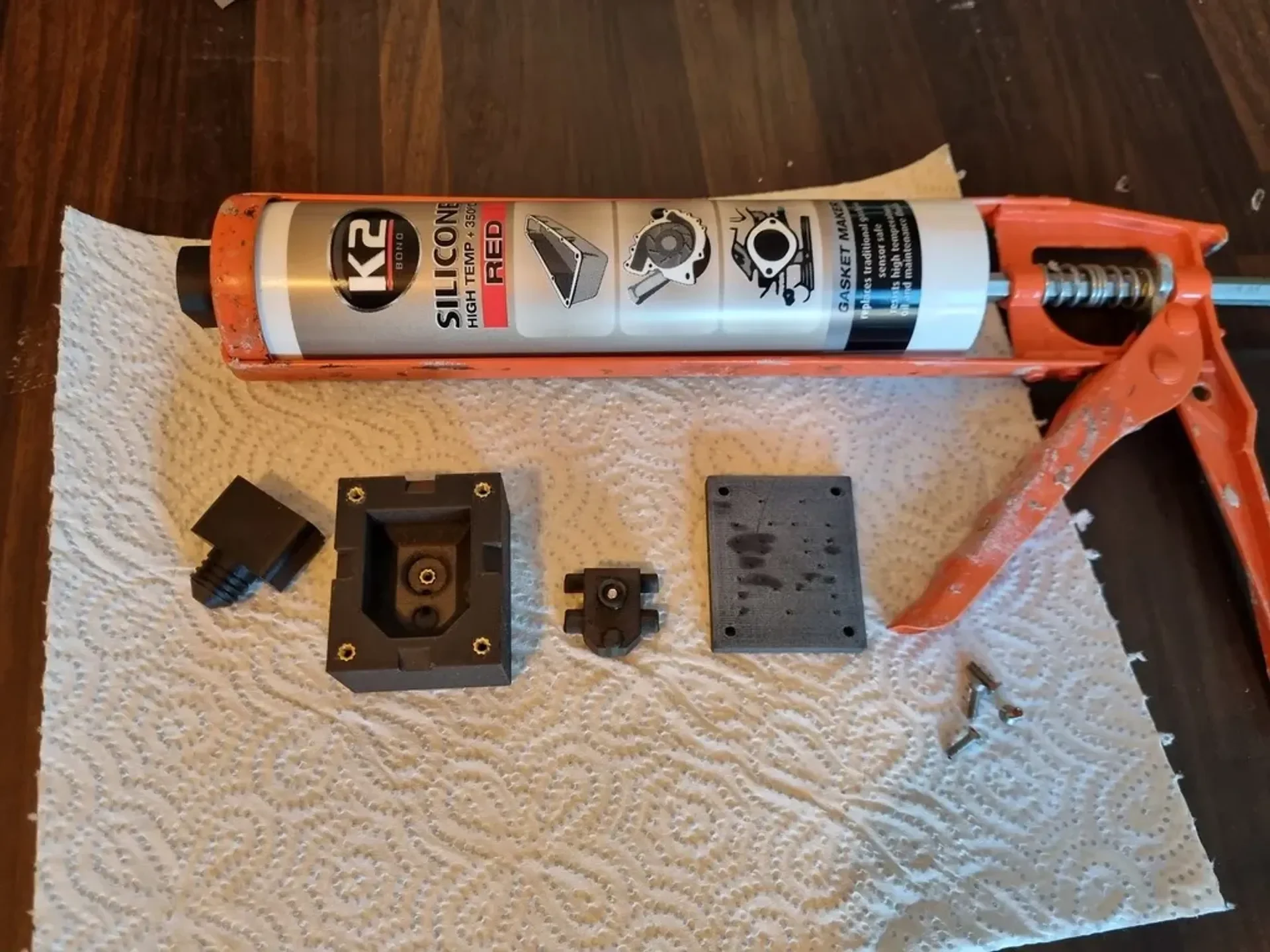

Необходимые материалы:

5 вставок с резьбой М3. Отверстия имеют диаметр 4 мм и глубину 5,5 мм. Ваши вставки должны подходить для этого.
4 винта M3x10
1 винт М3х16
1 тюбик высокотемпературного силикона RTV

Подготовка:

Распечатайте низ, верх и вставку формы. Для достижения наилучших результатов используйте низкую высоту слоя. Не используйте много стен. 3 достаточно. Лучше, если форма будет немного дырявой. Силикон RTV затвердевает под действием влаги, и вы хотите, чтобы он впитался. НЕ используйте смазку для формы, она блокирует попадание воды. Модель носка включена для справки. Его не следует распечатывать.
Расплавьте резьбовые вставки в нижней части.

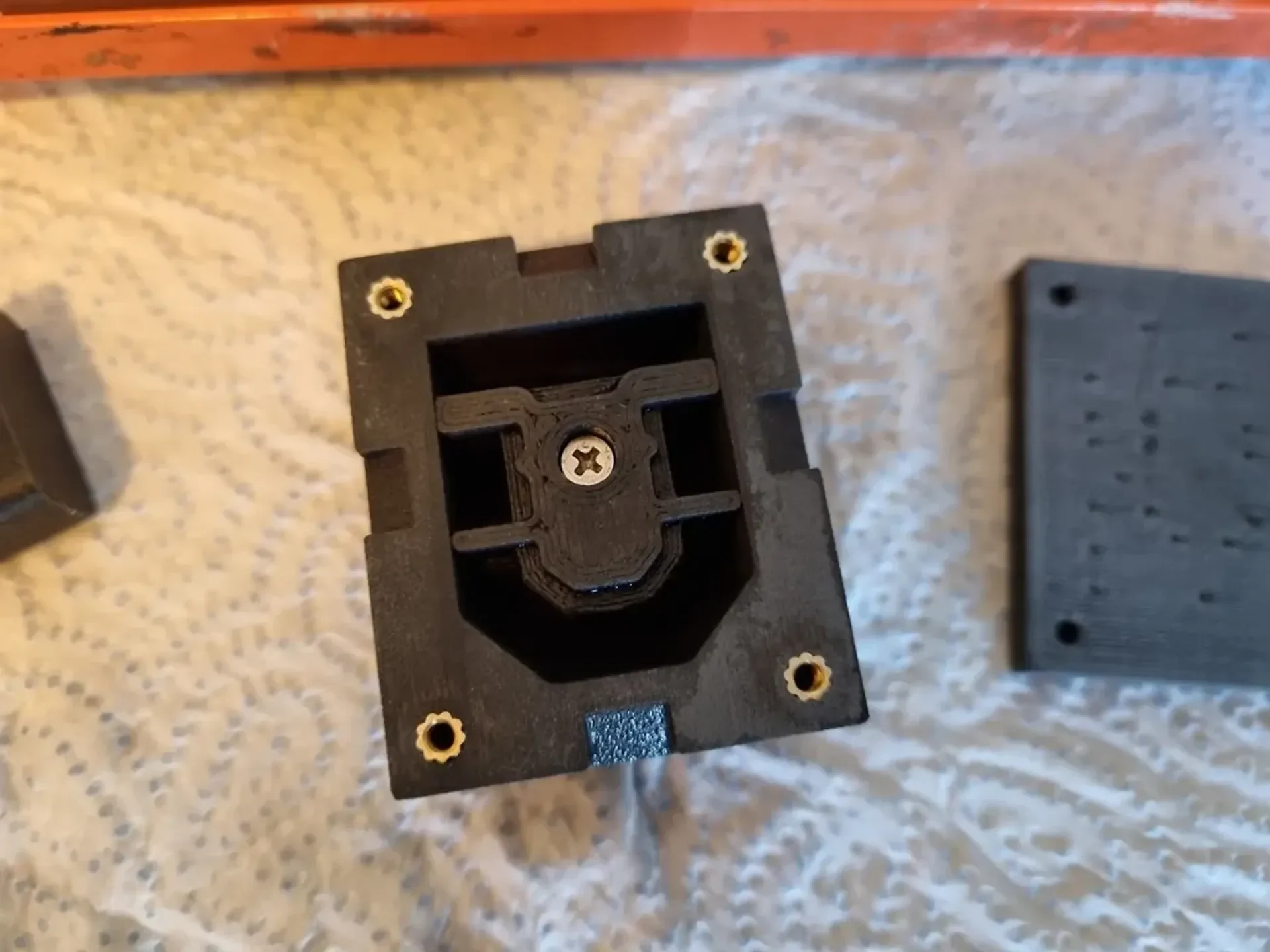

Прикрутите вставку снизу.
По желанию отшлифуйте поверхности. Я забыл это сделать на верхней поверхности, и это уродливо.
Замочите напечатанные детали в воде. Я напечатал их из нейлона (ePA-CF), который хорошо впитывает воду.

Молдинг

Закройте форму, прикрутив верхнюю пластину. Убедитесь, что отверстия совпадают с полостью.

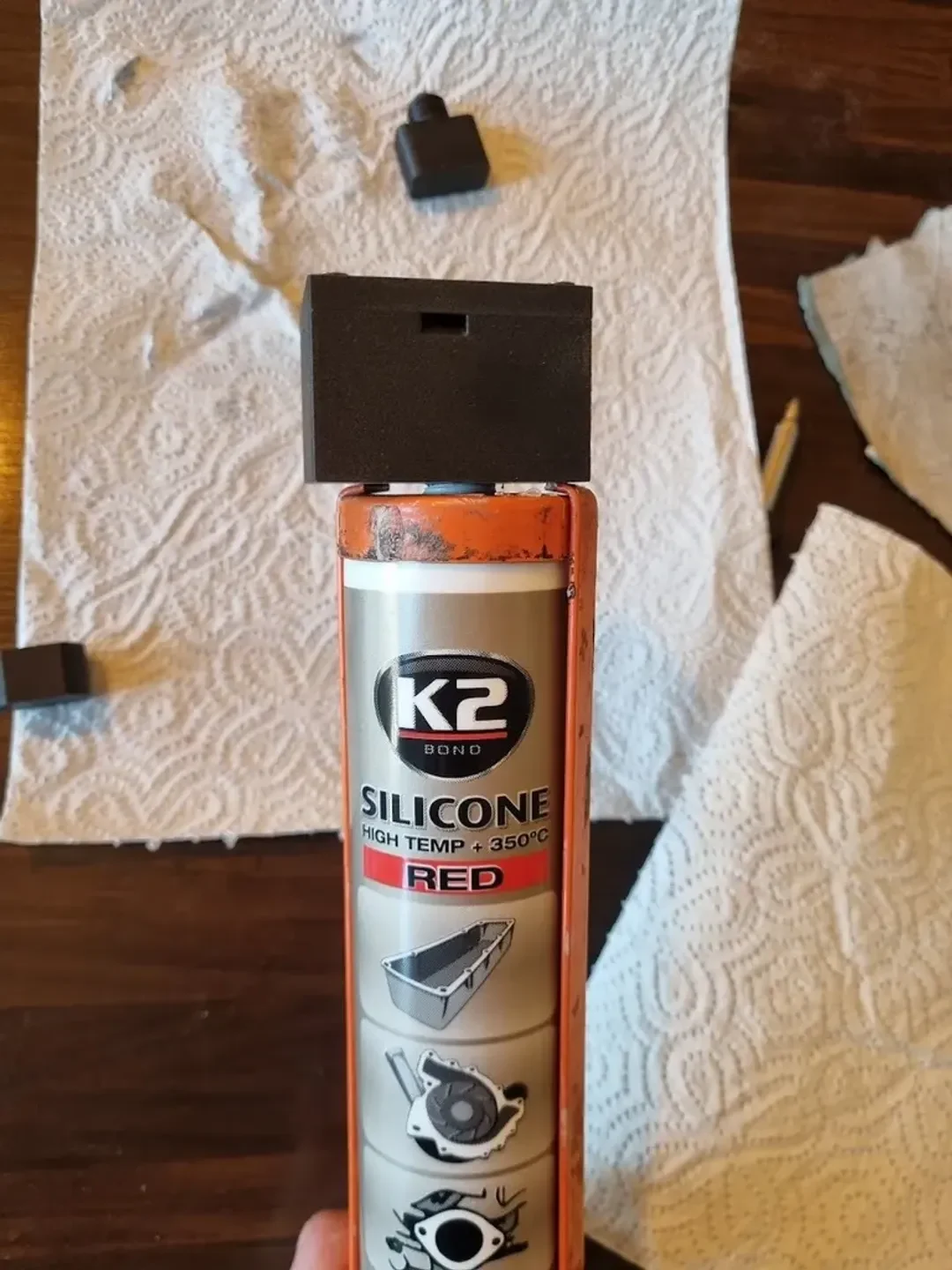

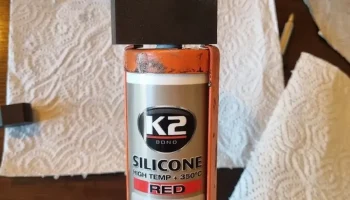

Вставьте силиконовую трубку в пистолет и прикрутите форму к трубке.

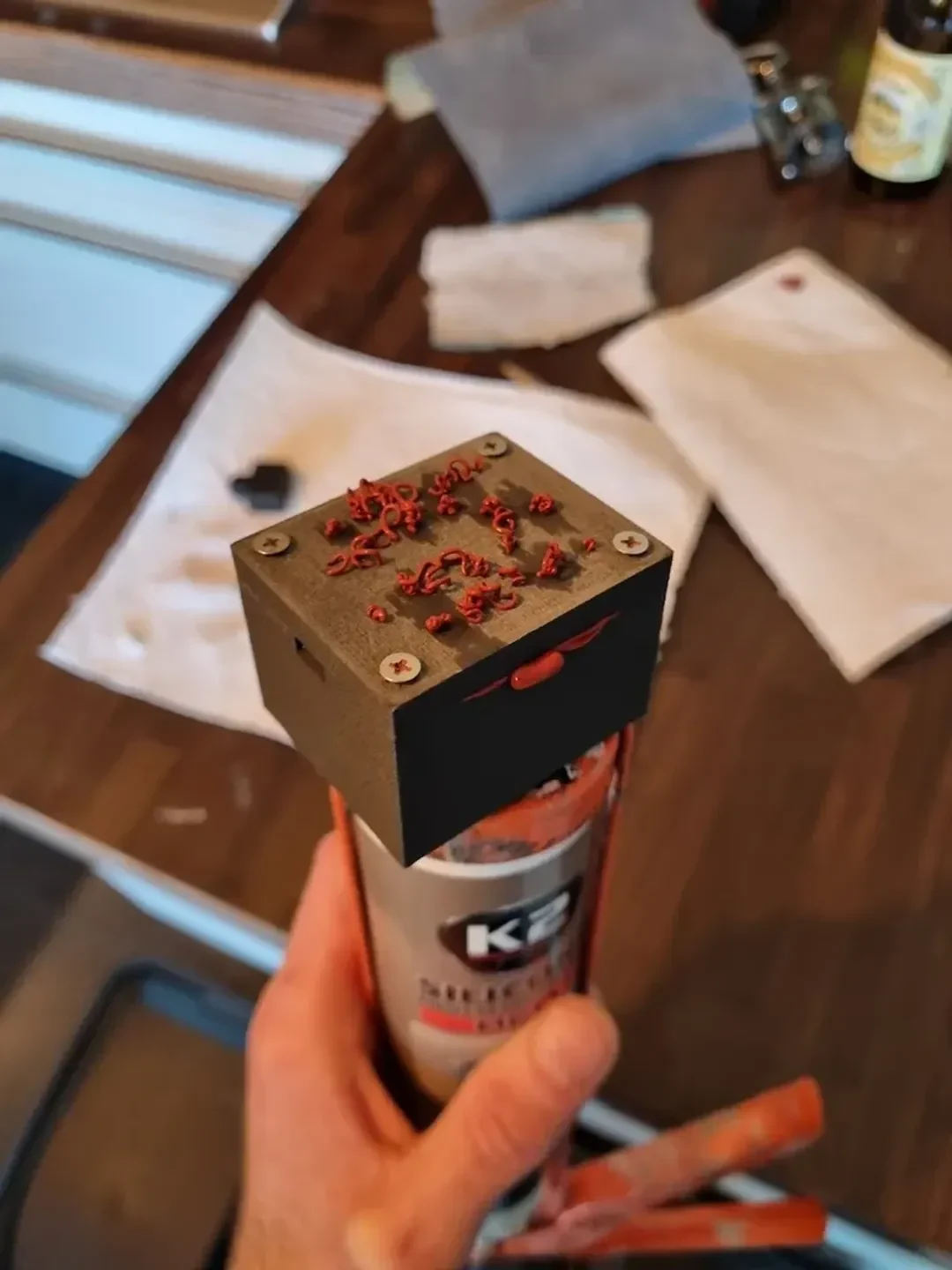

Впрыскивайте силикон до тех пор, пока он не выльется из всех отверстий в верхней части.
Не вытирайте вытекший силикон. Легче дать ему сначала затвердеть

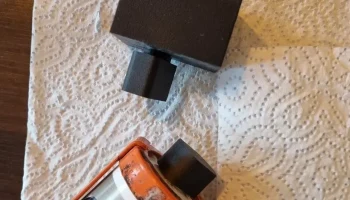

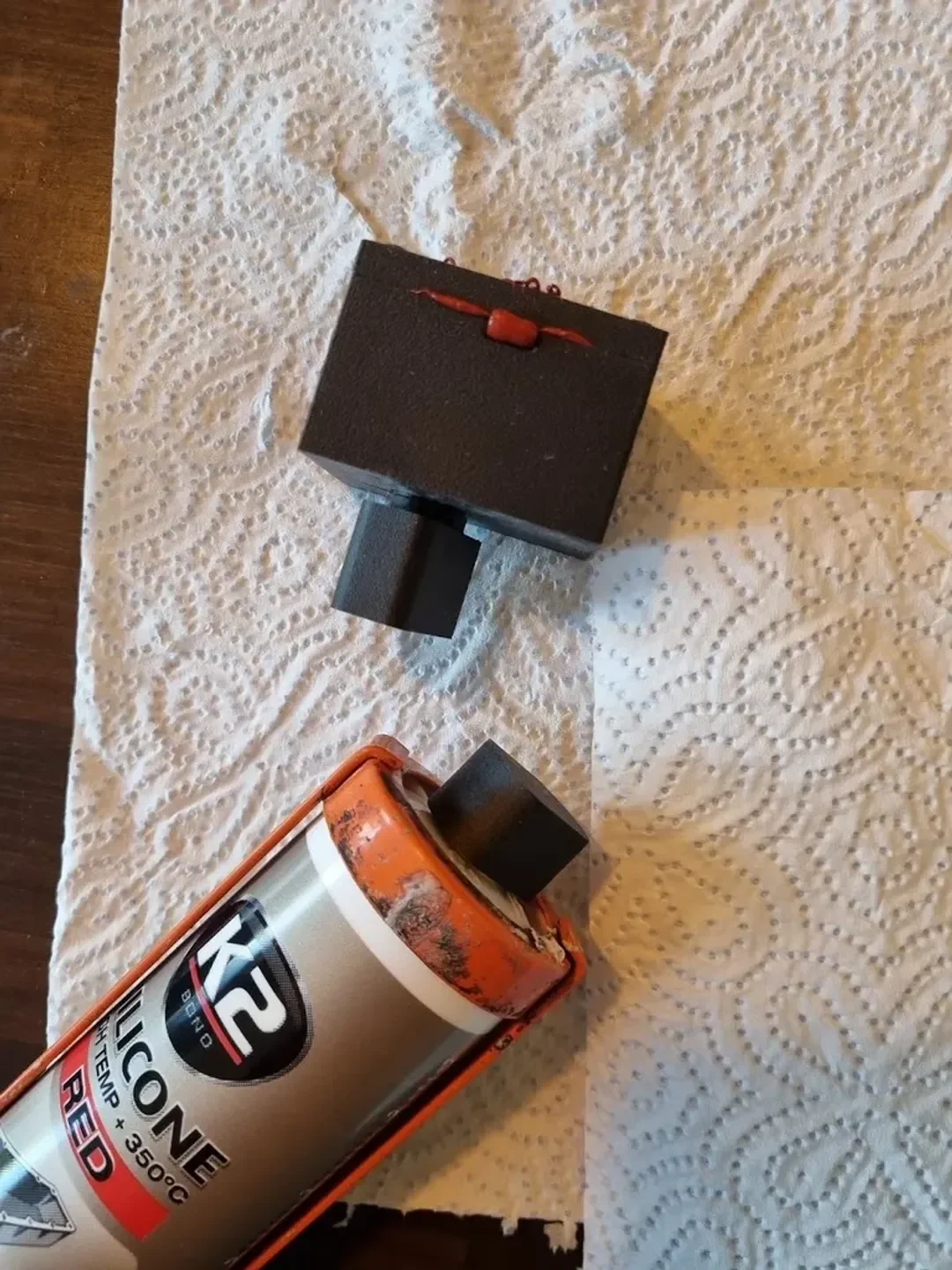

Измер��те давление пистолета для герметика, отвинтите форму и закройте ее прилагаемой резьбовой заглушкой.
Я также включил крышку для силиконовой трубки, чтобы она не высыхала и вы могли использовать ее много раз.

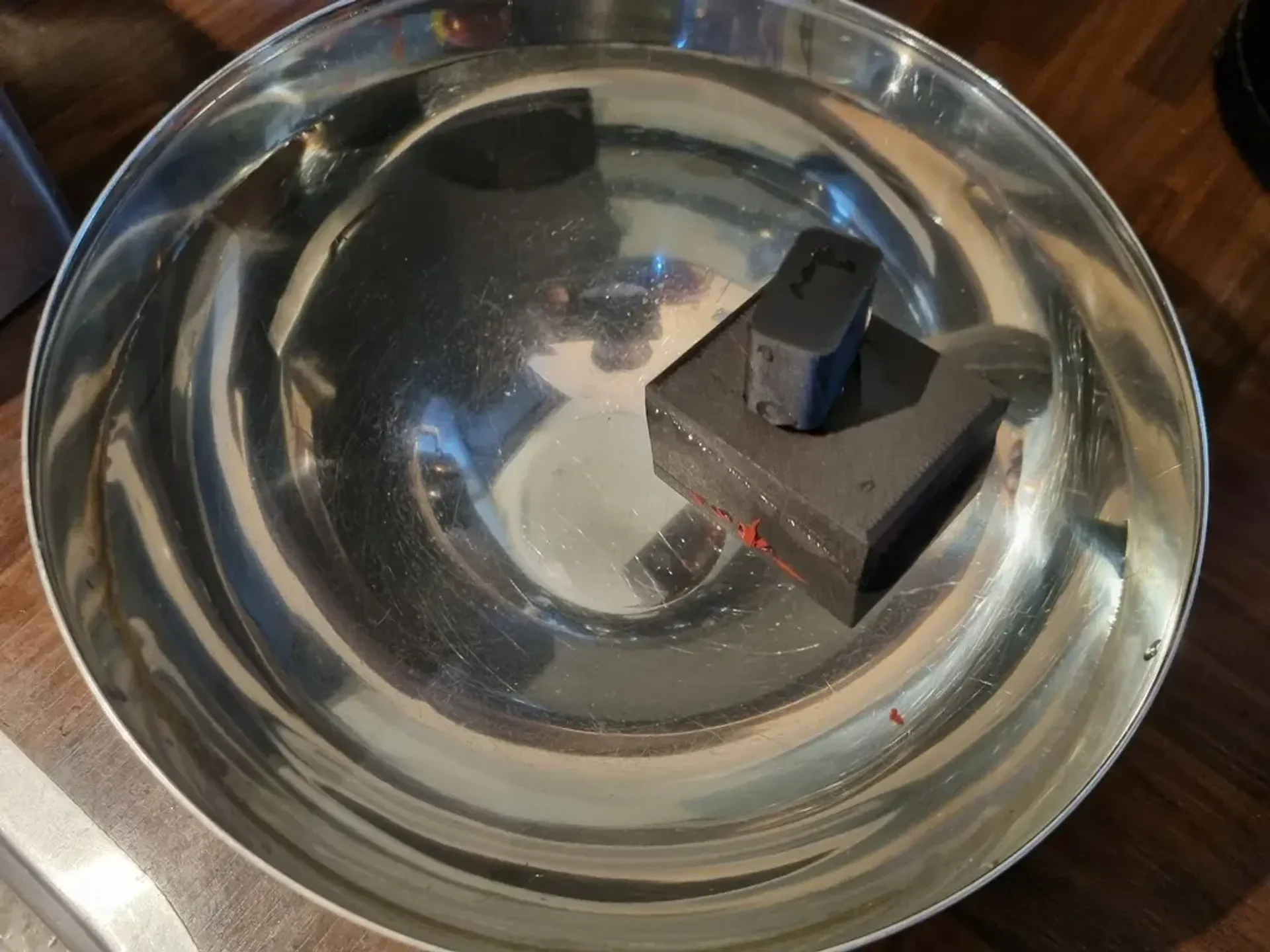

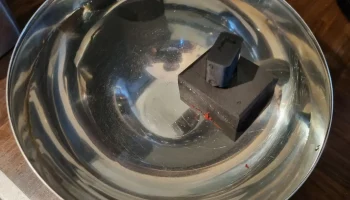

Окуните форму в воду для более быстрого затвердевания. Силикон RTV затвердевает при контакте с влагой. Мой затвердел всего за 12 часов. Изготовление формы, не напечатанной из ней��она, может занять больше времени.

Расформирование

Выкрутите винты и осторожно откройте форму. Тонкий нож может помочь.
Когда верхняя часть будет снята, выкрутите последний винт.
Выньте нижнюю заглушку и вытащите весь силикон из отверстия.

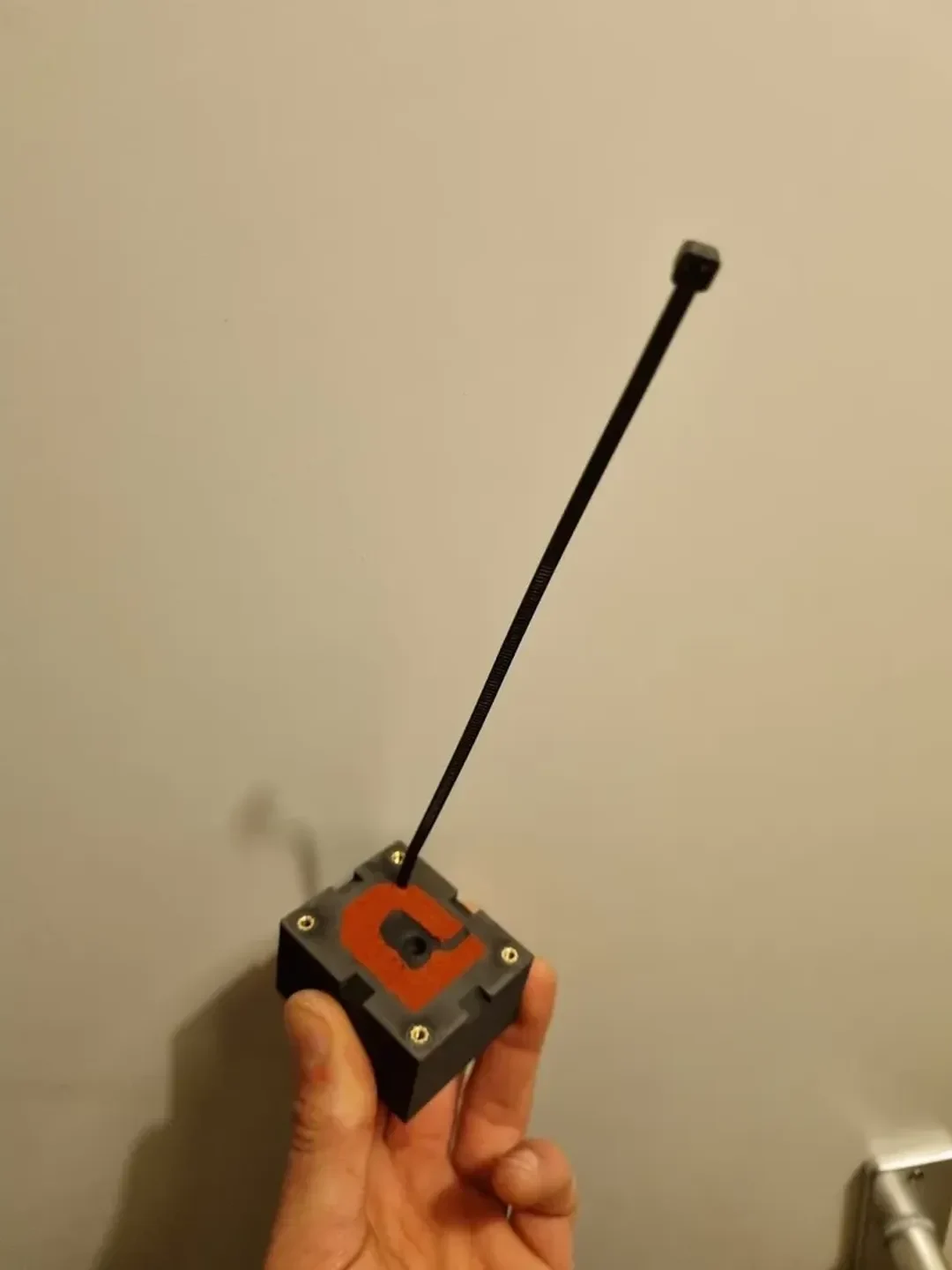

Используйте конец завязки, чтобы вытащить носок из формы.

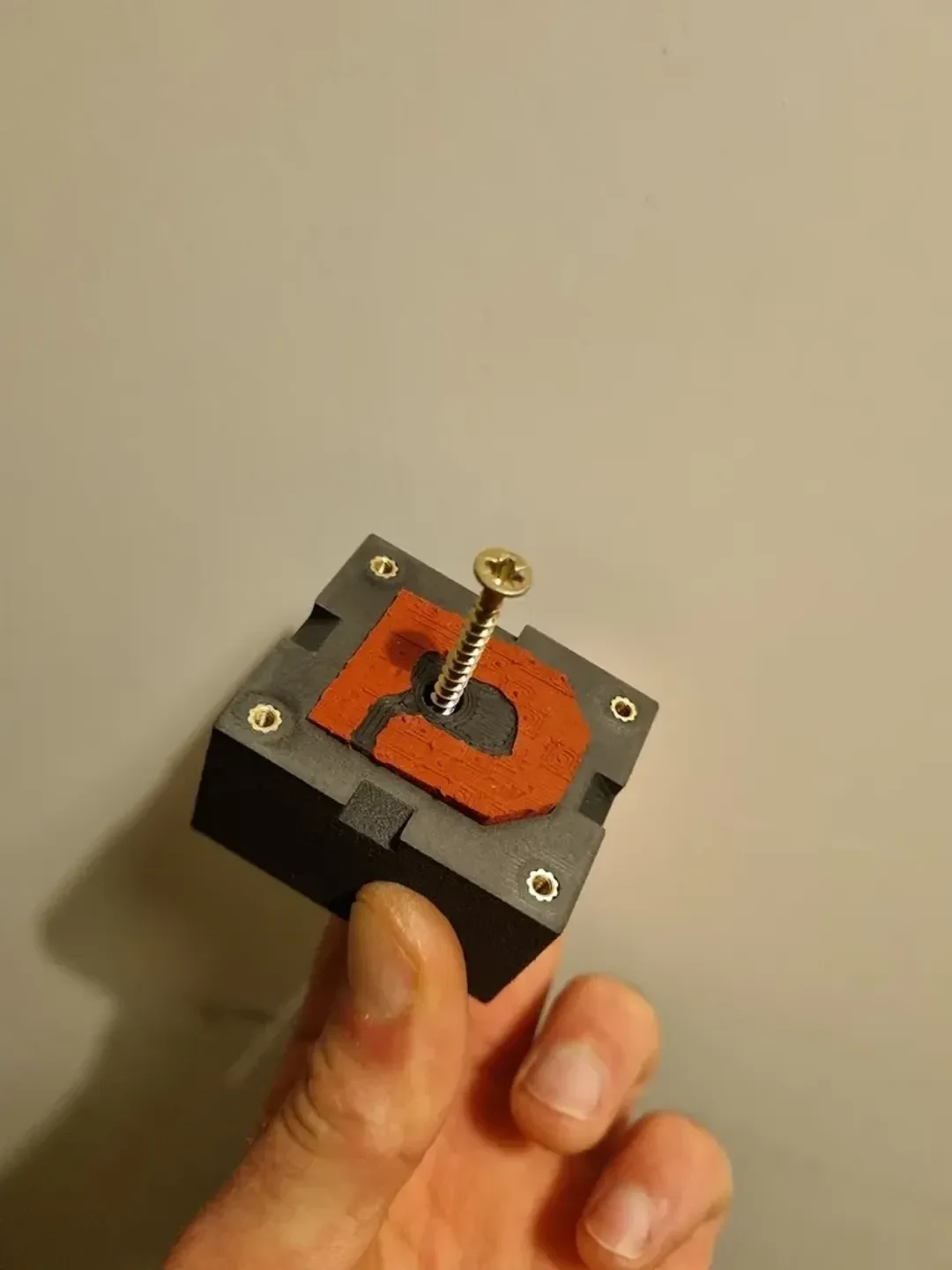

Шуруп по дереву может помочь захватить печатную вставку и вытащить ее, забрав с собой готовый носок.
Очистите все вспышки (тонкие кусочки, которые выглядывали из щелей)
