BlackOne - ММКУ своими руками

MMCU (блок управления несколькими материалами) для легкой загрузки и выгрузки нити.

Это была сборка из остатков Anycubic Chiron.

Это не пошаговое руководство по его созданию.

Вы должны внести изменения в Klipper CFG и, возможно, в файл STEP!

Требуется:

знание электроники
знание САПР
знание Klipper и Klipper Macro's

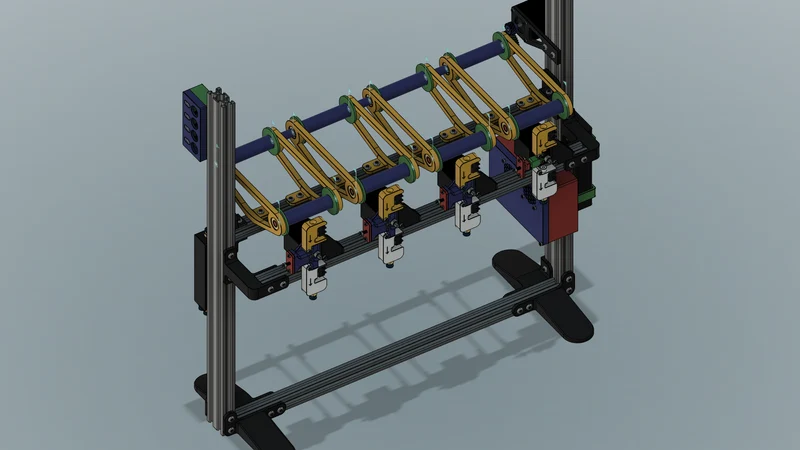

Обзор САПР:

В прямом эфире:

Изменение катушки:

Части, которые я использовал:

3x 2020В — профиль 530мм
2x 2040 В — профиль 590 мм
16 подшипников 608 ZZ
55 винтов M5x10 (ISO 7380-1)
55 Т-образных гаек M5
32x имбусных винта M3x8
8x M3x16
8 гаек M3
4 подшипника 603 U 3x10x3 мм
4x 0,7x5x10MM Пружина сжатия
4 гайки M4
4x винта с потайной головкой M4x14
10 винтов с имбусом M4x10
9x пневматическая муфта PC4-M10
4 шестерни экструдера MK8
5x шаговый двигатель Nema 17
8x концевой выключатель SS-5GL2
1x источник питания 24 В
1 материнская плата TriGorilla
2 вентилятора 3510 24 В
4 светодиода PL9823 RGB
4x 16 мм пресс-переключатель
Много кабеля :D

Используйте фай�� STEP для моддинга для своих нужд.

Используйте на свой страх и риск: конфигурация My Klipper доступна для скачивания, вам необходимо изменить настройки вашего принтера!
