Модуль Spek DSM2 / DSMX JR своими руками - для моих Taran..

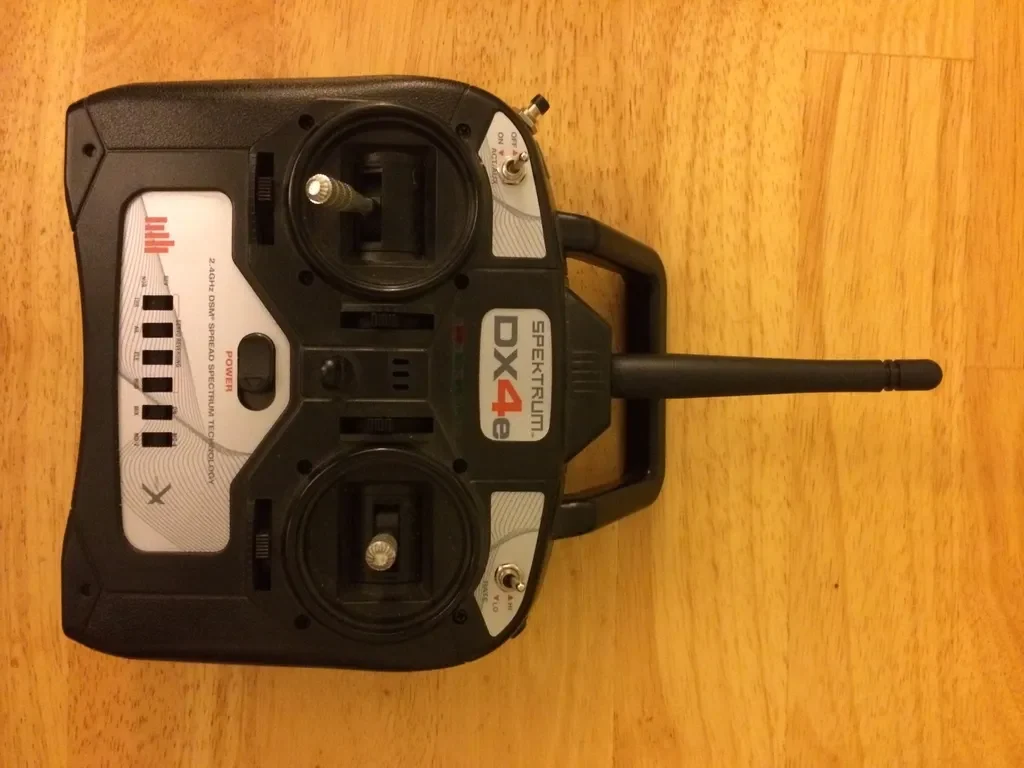

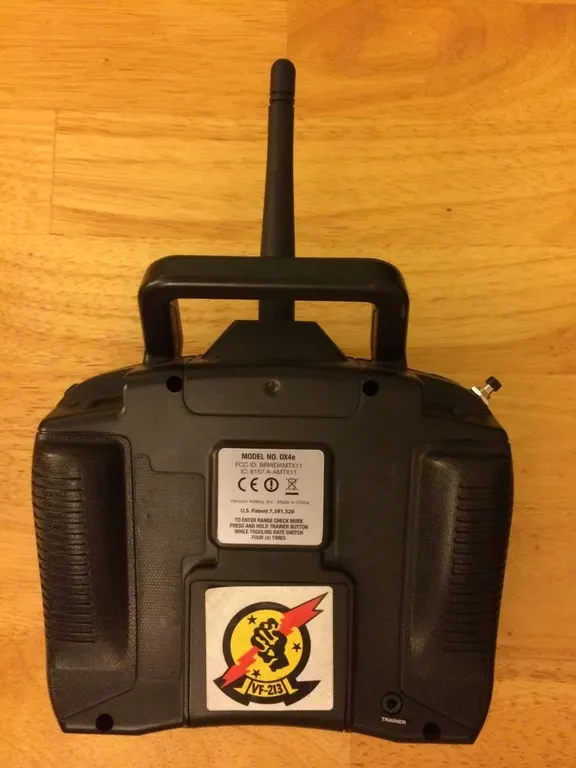

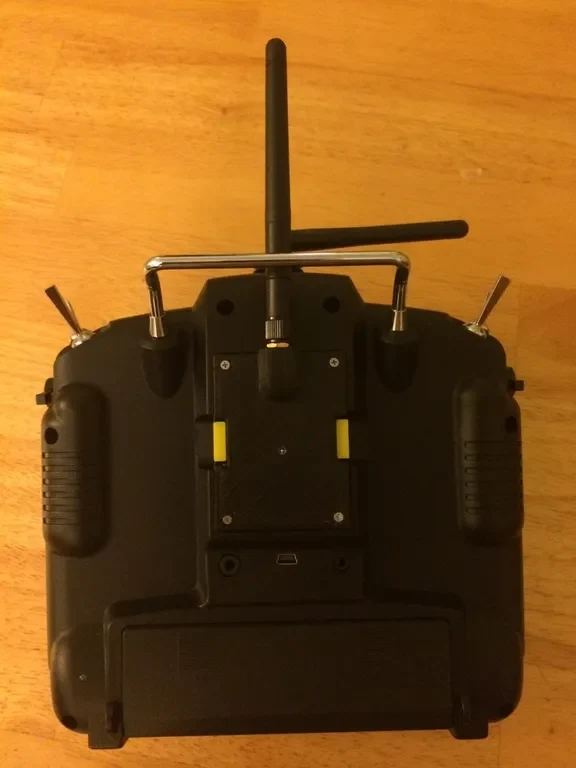

Я начал с использования модуля OrangeRX для управления моим радиоуправляемым самолетом Horizon и DSM2/DSMX. Поскольку он не сертифицирован FCC, работает только на мощности 100 мВт (вместо 200 мВт) и не может предложить полную интеграцию с моей радиостанцией Taranis для таких функций, как сопоставление модели, привязка и проверка диапазона из меню радиостанции, мне хотелось большего. Поэтому я купил DX4e на Ebay, чтобы получить настоящий радиомодуль Spek.

После сегодняшнего т��стирования я получаю более быструю повторную синхронизацию после выпадений (моделируется во время тестирования дальности), большую дальность, чем у модуля Orange (никаких выпадений даже на 50 шагах), соответствие модели для предотвращения случайного использования неправильного профиля самолета, а также полностью интегрированную привязку и тестирование дальности из меню программного обеспечения (без ручного нажатия кнопок). DSM2 и DSMX работали безупречно и не требовали ручного переключения режимов. (29.06.2014 Вы можете запустить все самолеты в режиме DSMX из Taranis, и модуль автоматически вернется в DSM2 для тех приемников, которым он требуется. Это то, что я делаю сейчас).

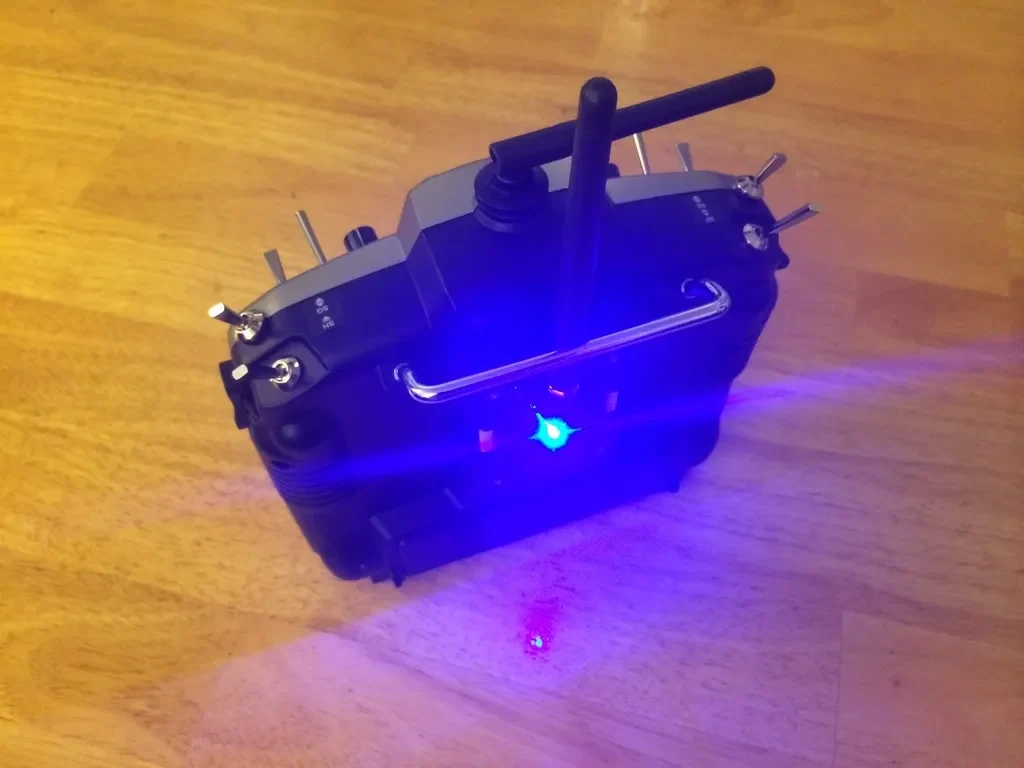

После сегодняшнего тестового полета я обнаружил, что задержки практически нет, поскольку нет среднего этапа декодирования потока PPM (как в традиционном подключаемом модуле) только для перекодирования в DSM2 или DSMX, поскольку Taranis напрямую передает DSM2 или DSMX модулю передатчика; это большой Плюс+++. Мне нравится этот мод.

Через некоторое время и 20-30 полетов разница в задержке определенно заметна, в хорошем смысле (т. е. короче до мгновенной). Заметно это в основном при выполнении 3D полета, но определенно заметно. Если вы летаете по схемам и выполняете легкий пилотаж, модуль типа PPM, скорее всего, подойдет, но если вам нравится работа с дроссельной заслонкой и точный пилотажный полет с полной рукояткой, этот мод для вас. (Вы не всегда следите за движением вашей модели и останавливаете маневр слишком поздно из-за задержки джойстика и сервопривода). Наслаждайтесь :-)

Инструкции

Приношу извинения, мой друг, который его собирает, заметил, что у меня на схеме неправильно показано соединение заземляющего контакта с модулем Tx. Изображение обновлено. Заземляющий провод принадлежит первому контакту (это контакт с квадратной коробкой в ​​качестве площадки для пайки).

Как и в случае со всем экспериментальным, действуйте на свой страх и риск и примите на себя всю ответственность за выполнение этих инструкций. Я не могу обещать, что это сработает. Я пользуюсь преимуществами на свой страх и риск.

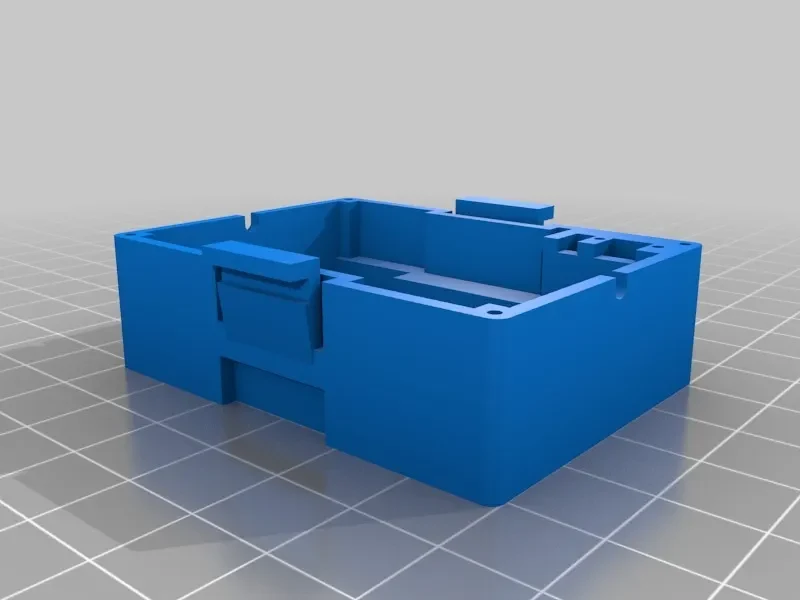

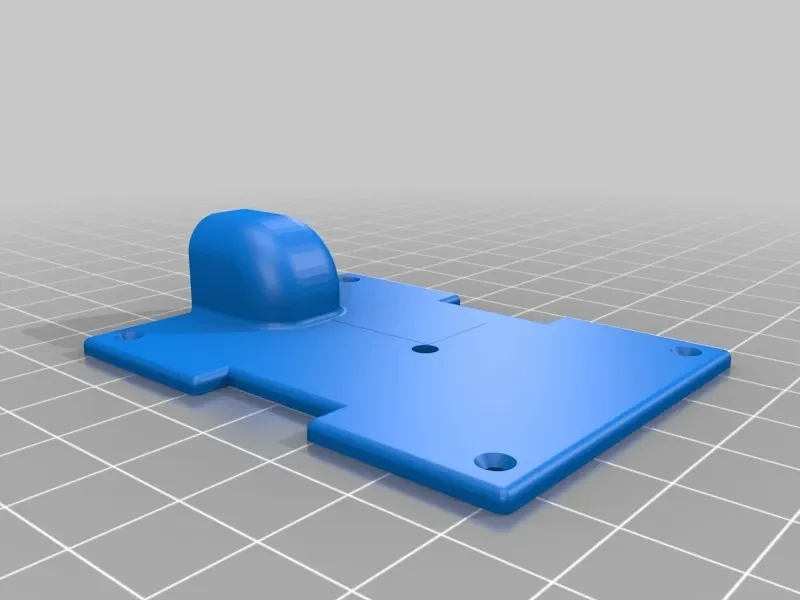

Печатные детали имеют встроенную поддержку, не включайте поддержку.

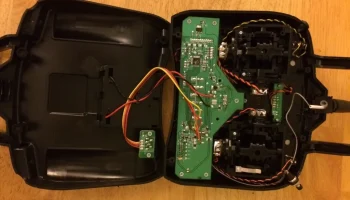

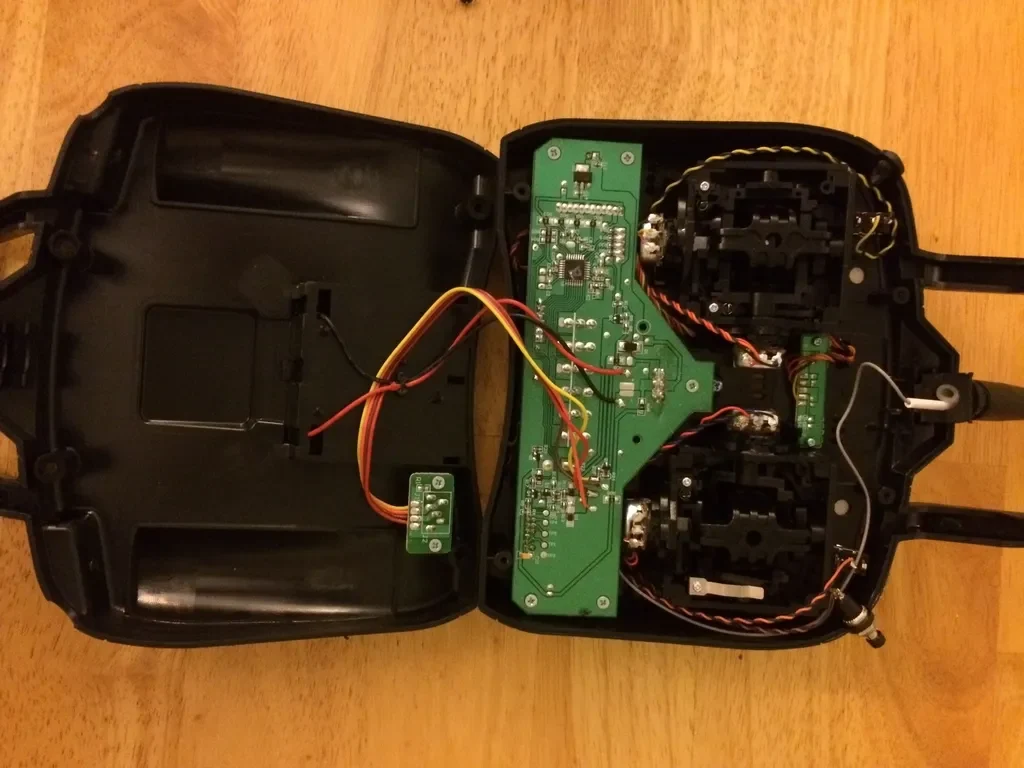

Извлеките модуль DX5e из устройства DX4e. Было подтверждено, что это гарантированный 6-канальный передатчик. Некоторые говорят, что он будет передавать до 8 каналов в зависимости от внутренней прошивки (я не могу проверить, так как все мои приемники имеют максимум 6 каналов). (Я буду использовать оборудование FrSky для всего, что превышает 6 каналов.)

Я также взял крышку на 220 ��кФ от DX4e.

Не используйте регулятор 3,3 В от DX4e, как предлагают некоторые веб-сайты, он перестанет работать. Я полностью протестировал его на стенде, и он с треском провалился в том виде, в котором я планировал его использовать (я буду устанавливать блок 3S LiFe Tx, который отключит линейный стабилизатор 3,3 В). Используйте ubec HK 3,3 В (артикул UBEC3-3v3a); вы будете очень довольны результатами.

В качестве выводов для подключения модуля к разъему в отсеке я использовал перемычки для плат проекта, которые купил на Amazon (http://amzn.com/B00BQA5BWU). Антенну и коаксиальный провод антенны можно приобрести в магазине Aloft Hobbies (антенна 2 дБ и коаксиальный провод 70 мм). Я пока собрал свой из оранжевого модуля.

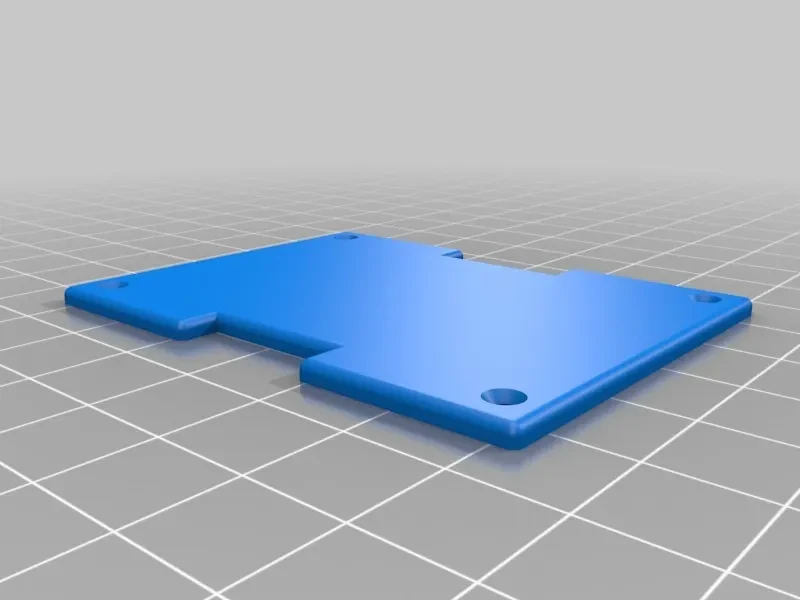

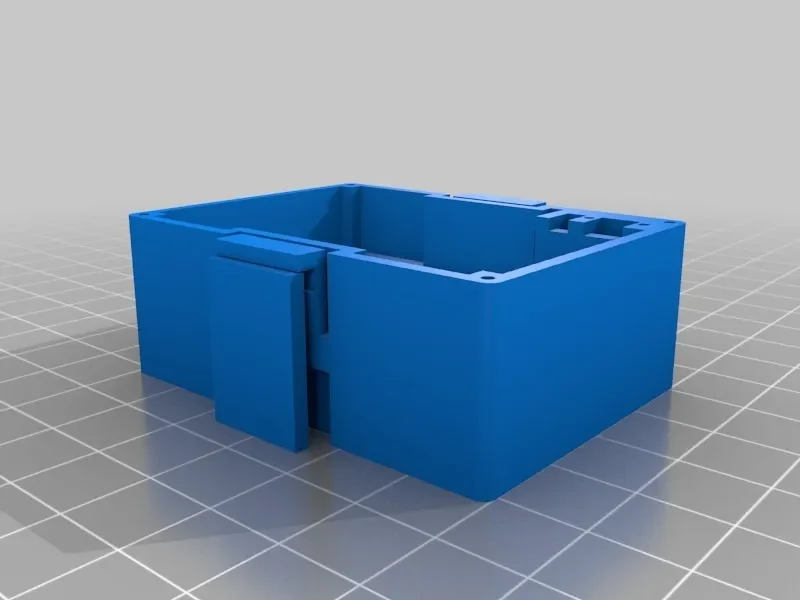

26.01.2016 В список .stl добавлены два файла для друга, который хочет собрать внутренний модуль для передатчика Taranis Tray X9E, для которого требуется блок уменьшенного профиля и глухая крышка. Антенный провод выходит из боковой стенки и крепится непосредственно к стенке корпуса передатчика. Для обычной сборки Taranis не беспокойтесь о том, чтобы распечатать короткий футляр и пустую крышку. Также имейте в виду, что работа над этими двумя файлами все еще продолжается, пока эта заметка не будет обновлена. Полностью ожидаю, что это также потребуется для передатчика Taranis Horus X12S.
