Корпус PiKVM "Сделай сам" (НЗП)

Чехол для ПиКВМ своими руками

IP-KVM Открытый проект PiKVM. (https://pikvm.org/)

Примечание. Эта модель все еще находится в стадии разработки.

Это сделано как концепция. Пригоден для печати и работает, но необходимы некоторые изменения в дизайне.
Изменения внесены, но все еще находятся в стадии тестирования. Небольшие проблемы с оформлением. Возможно, сделаю «полный» редизайн (10 августа 2024 г.).

Необходимые детали:
Малиновый Пи 4
Адаптер HDMI-CSI
Разветвитель USB-C/PWR
Вентилятор 4010 5 В (опционально)
Вставки M2,5 с подогревом
Винты М2,5 (+болты для вентилятора)
Короткий кабель USB-C (питание+данные)

Примечание по деталям: вставки и винты M3 подходят для верхней части и вентилятора. М2,5 для электроники.

v1.1

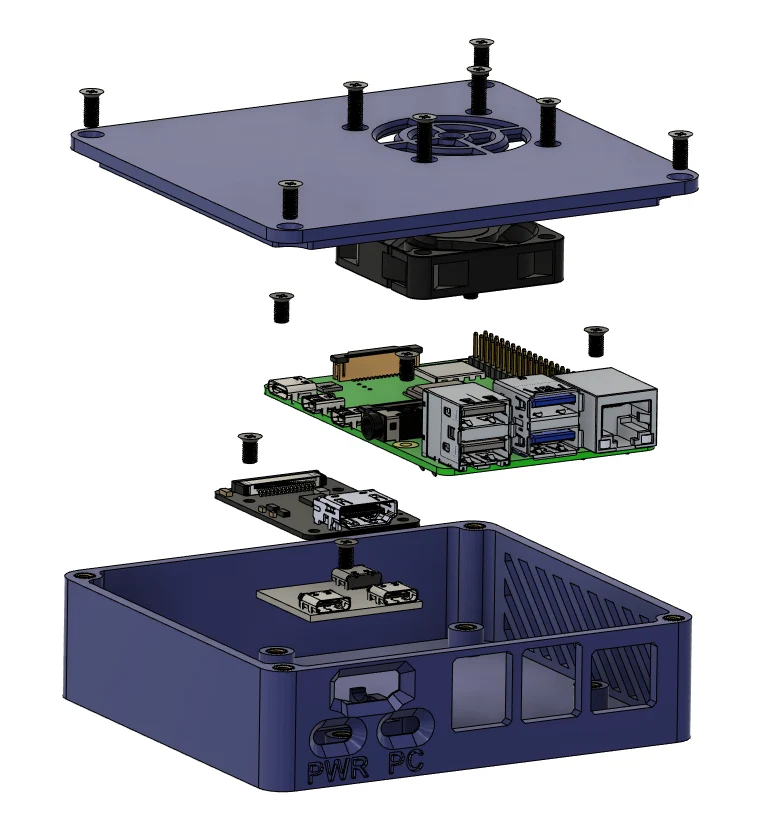

версия 1.0

Список изменений:

v1.0 — Версия 1.0 (концепция)

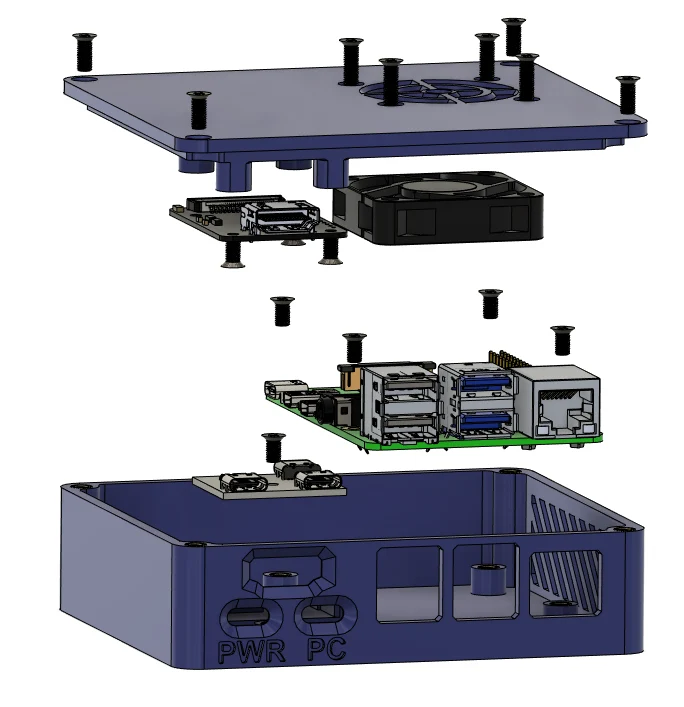

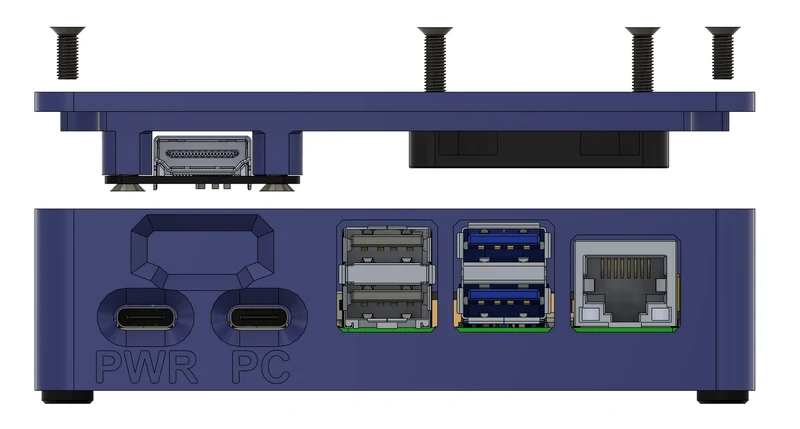

v1.1 — Переработан верх. Плата HDMI-CSI теперь прикручивается сверху. (07.08.2024)

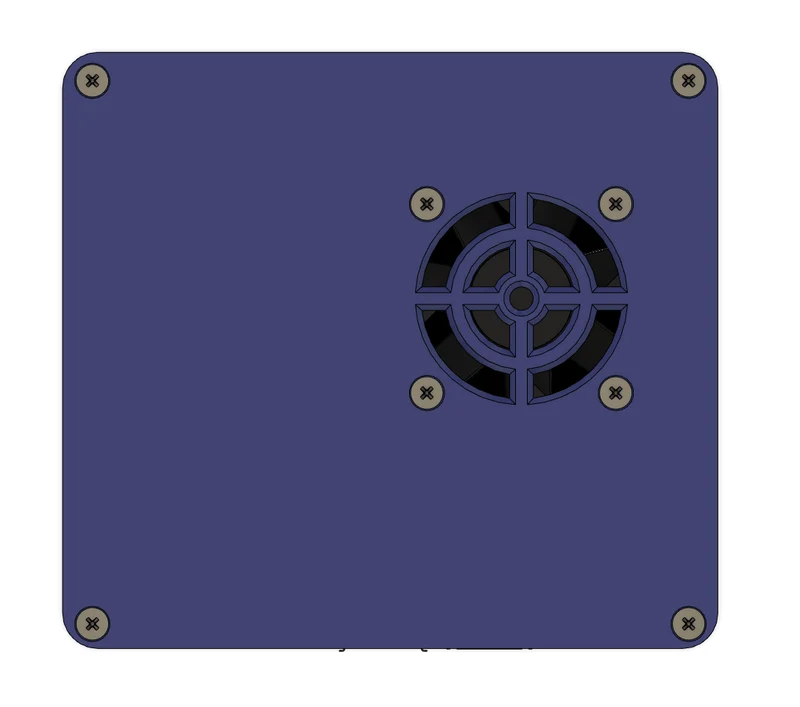

v1.1.1 — Небольшое изменение вверху. Положение вентилятора изменено, чтобы обеспечить доступ ко всем контактам. (08.08.2024)
v1.1.2 — Положение вентилятора изменено (снова). Разъем CSI с улучшенным зазором. (10 августа 2024 г.)
