Электронный нагрузочный шкаф своими руками........

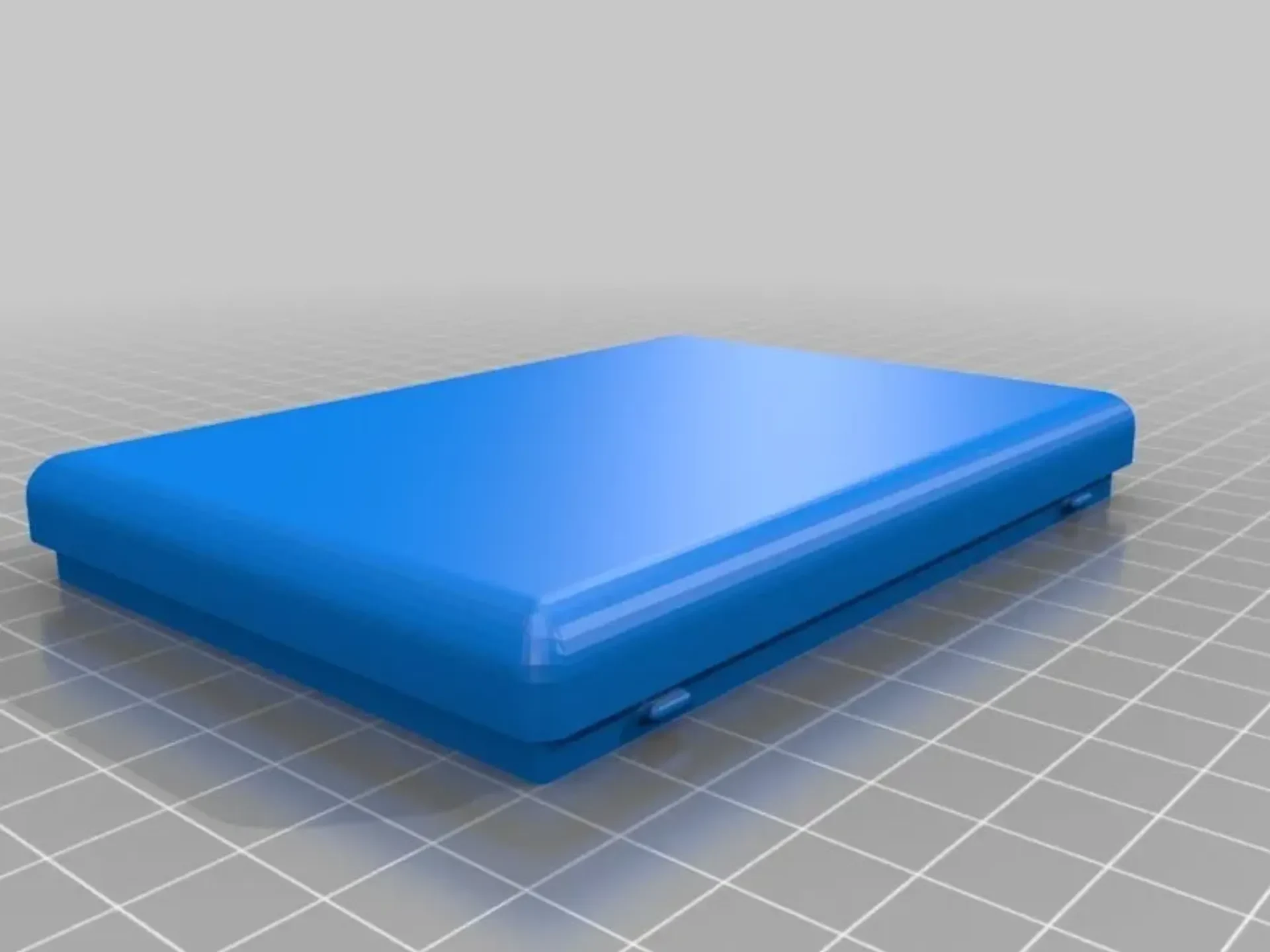

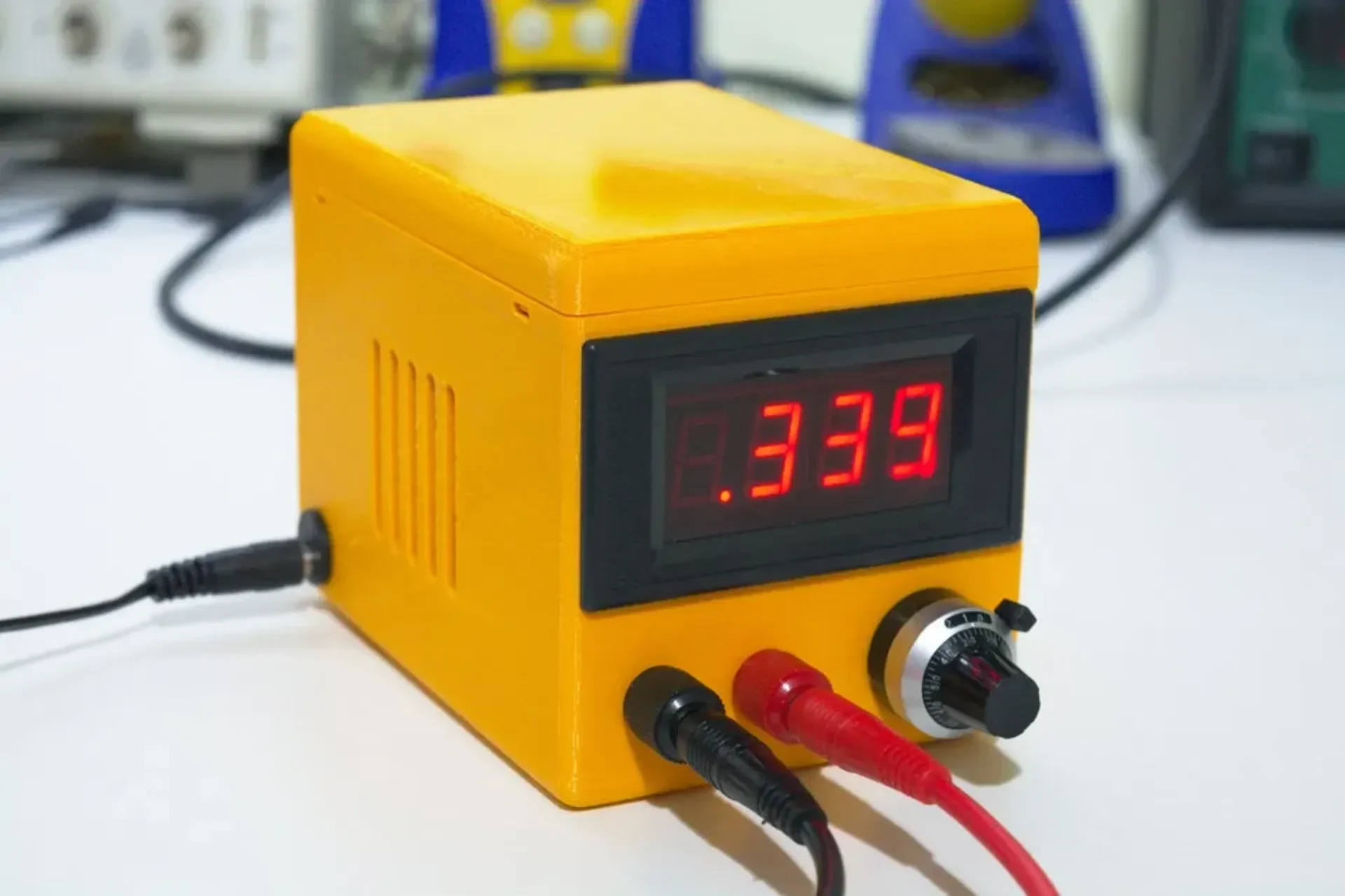

Это корпус, который я спроектировал для электронной нагрузки, которую недавно построил на куске картона.

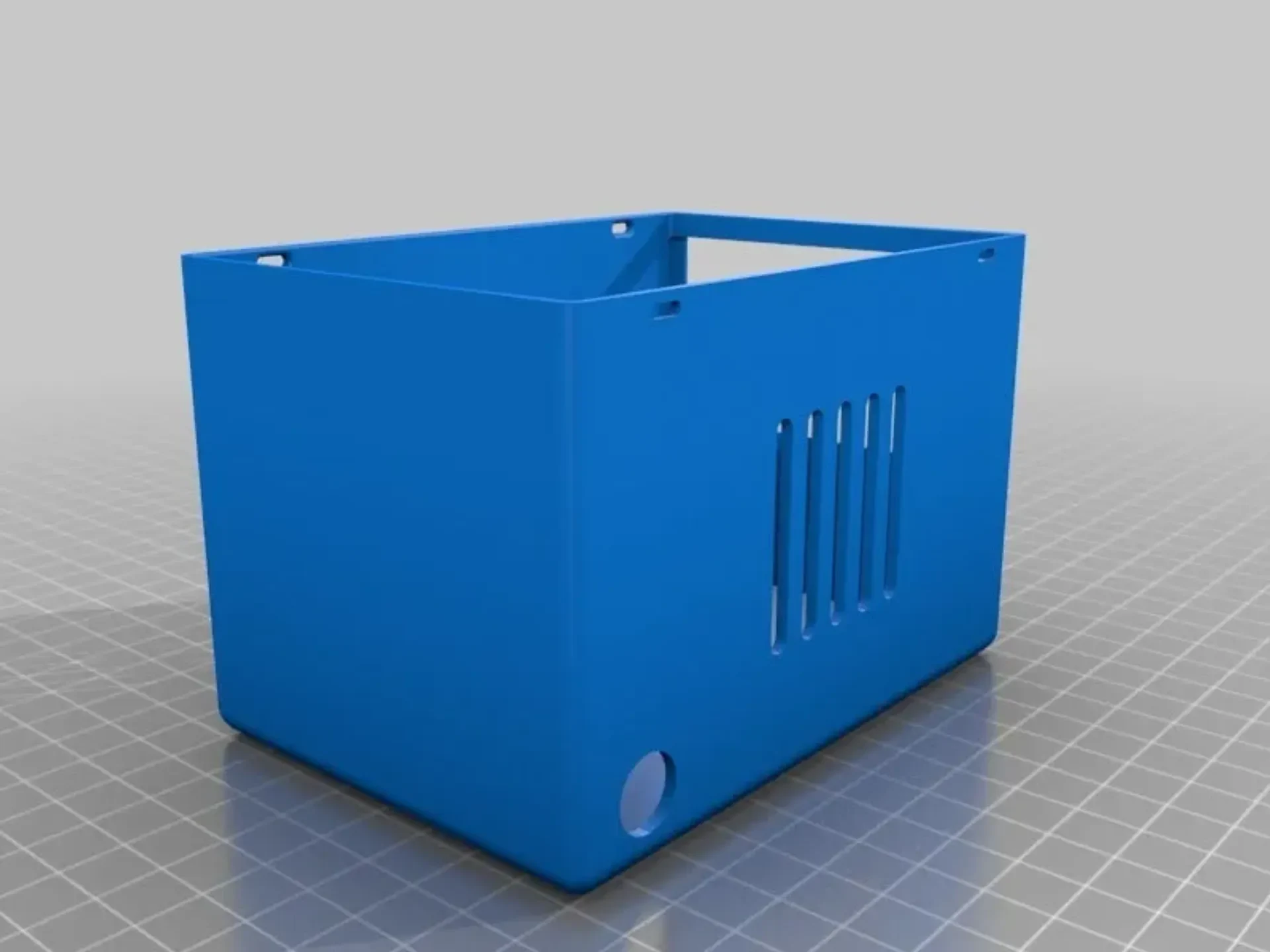

Он имеет монтажные отверстия для двух штекеров типа «банан», разъема питания, многооборотного потенциометра с проволочной обмоткой и панельного измерителя. Внизу также имеются 3 монтажных отверстия для печатной платы и место для дополнительного 40-мм вентилятора сбоку.

Распечатать инструкции

Не рекомендуется распечатывать это из PLA, даже если вы установите вентилятор сбоку устройства. Поскольку тепло, рассеиваемое радиатором, может привести к его деформации.

Корпус спроектирован в FreeCAD, файл проекта также доступен для скачивания, поэтому вы можете вносить практически любые изменения. Одну и ту же конструкцию с некоторыми модификациями можно использовать для многих проектов в области электроники, а не только для электронной нагрузки, сделанной своими руками.
