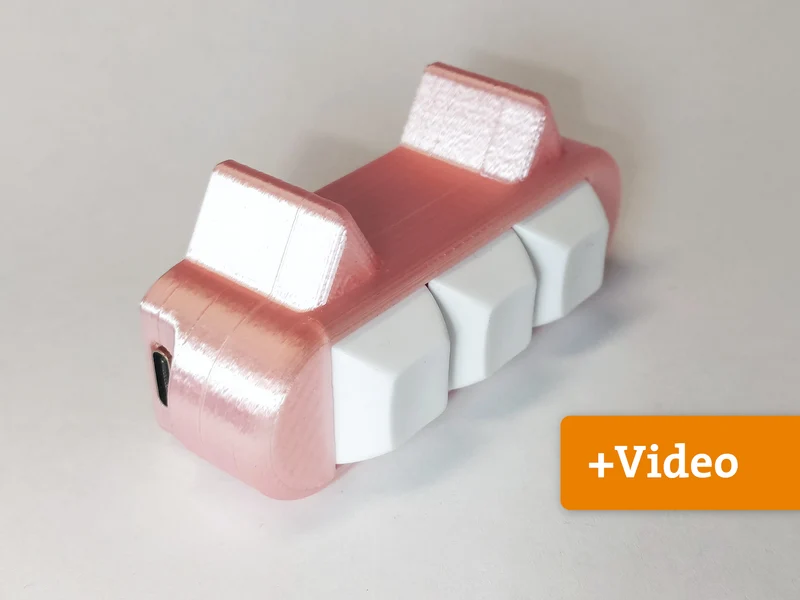

Простой 3-кнопочный макропад своими руками........

Б/у детали

(партнерские ссылки)

Waveshare RP2040-ноль
Переключатели Gateron
Колпачки клавиш DSA
M3x5x4,2 Латунные вставки
Винты M3x6 мм
Печать корпуса

Существует три типа файлов: STL, STEP и FCStd.
PrusaSlicer может обрабатывать STEP или STL, поэтому выб��райте, что предпочитаете. Файл FCStd является исходной моделью. Он был смоделирован в FreeCad (RealThunder Fork).

Модель спроектирована с учетом высоты слоя 0,2 мм и сопла диаметром 0,4 мм. Различные настройки могут работать, но не проверялись. Гладить верхнюю поверхность мне помогло. Адаптивные слои для закругления верхней части головы дают хороший эффект. Эта модель не нуждается в поддержке печати.

Для верхней части есть два разных напильника: один предназначен для вставок с резьбой, а другой — для М3 прямо в пластик. Если вы решили использовать вставки, добавьте их после печати перед пайкой.

Установка CircuitPython на RP2040-Zero
Загрузите изображение CircuitPython: https://circuitpython.org/board/waveshare_rp2040_zero/.
Зажмите кнопку Boot и подключите его через USB к ПК.
Должен появиться новый диск, отпустите кнопку загрузки и скопируйте на этот диск файл UF2.
Диск исчезает и появляется диск с именем «CIRCUITPYTHON».
Доска подготовлена.
Пайка

Если следующие инструкции непонятны, посмотрите видео ;)

Поместите выбранные вами переключатели в корпус.
Один контакт каждого переключателя должен быть подключен к GND, вы можете просто соединить их все вместе, а затем к GND.
Припаяйте другой контакт кнопок к контактам 10, 11 и 12 на RP2040-Zero.
Вот и все, пайка завершена. Поздравляем!
Код

Нужно скопировать три вещи (см. code.zip):

Папка lib: содержит библиотеки, необходимые для кода, просто скопируйте папку с отверстием на диск и замените существующую папку lib.
code.py: содержит основной код. Здесь вы можете редактировать свои макросы (см. видео). Скопируйте его в основной каталог диска (замените существующий)
boot.py: Когда вы копируете этот файл на диск, при следующем подключении макропада диск не появится! Если только вы не нажмете кнопку, подключенную к контакту 10, при подключении через USB! Вам не нужен этот файл, если вы не против диска.
Окончательная сборка

Всегда полезно сначала все протестировать, прежде чем собирать их вместе, так что сделайте это ;)
Вставьте плату на свое место (USB вниз). Он спроектирован так, чтобы его можно было защелкнуть, поэтому вам не понадобится ничего больше, чтобы удерживать его на месте. Теперь добавьте винты M3x6 мм, и все готово!

Если у вас есть какие-либо вопросы, просто задайте их. Здесь или под видео на YouTube. (Вероятно, вы получите более быстрый ответ, если оставите комментарий под видео, так как я получу уведомление, если вы это сделаете)
