[Пила для резки панелей своими руками] Держатель внутренн..

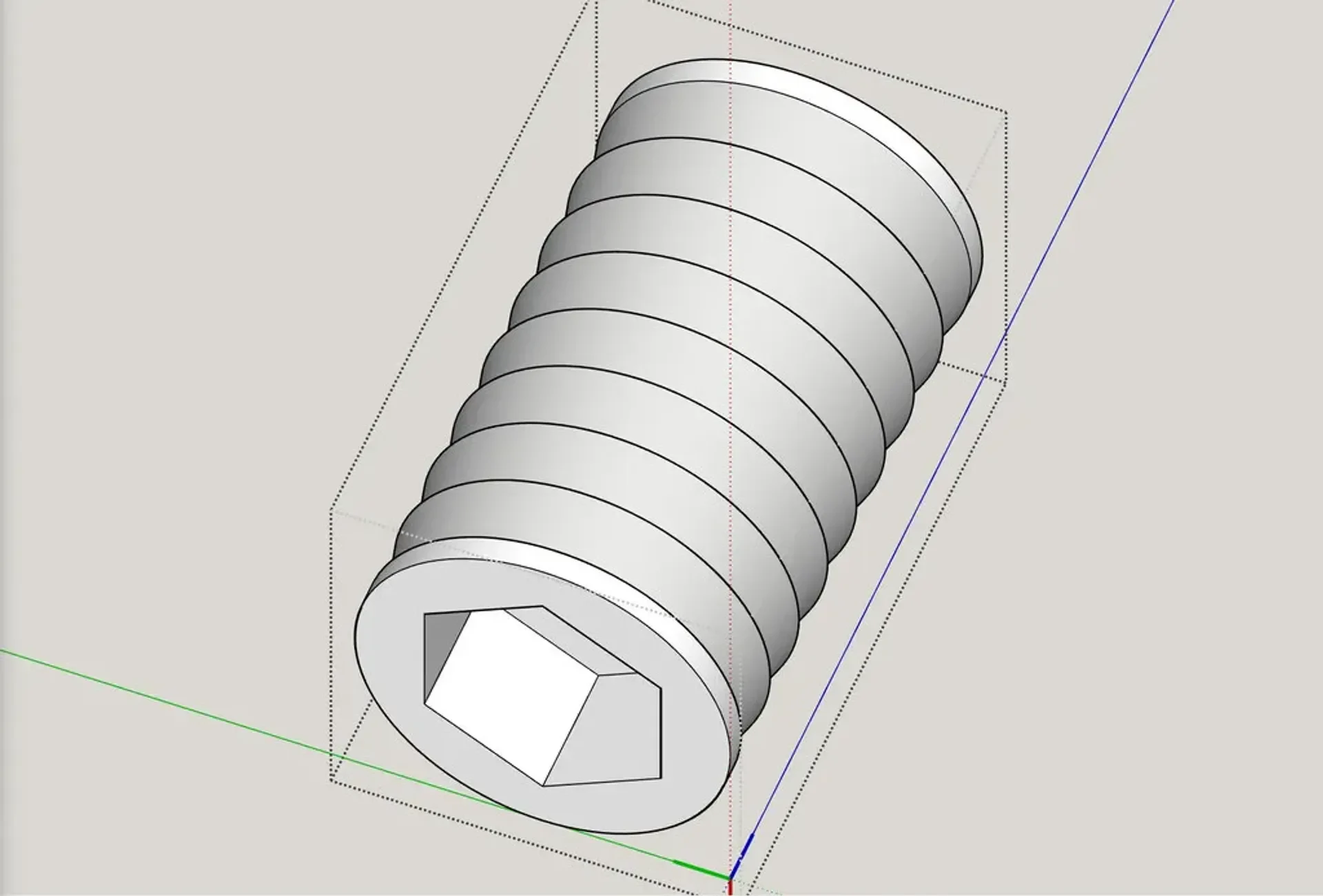

Эти вставки, напечатанные на 3D-принтере, можно приклеить (с помощью эпоксидной смолы) к концам оцинкованной трубы диаметром 0,75 дюйма (внутренний диаметр), которая обычно продается в магазинах бытовой техники и товаров для дома, например, либо контргайку можно приклеить на место (во вставке), чтобы болт можно было прикрепить к концам трубы снаружи, либо можно вставить/приклеить болт с шестигранной головкой перед приклеиванием самой вставки, если вы хотите прикрепить гайки к снаружи.

ПРИМЕЧАНИЕ. Я продолжаю называть это трубой, но на самом деле она указана как канал. Это конкретный предмет, который я купил в Lowes и использовал: «Металлический жесткий кабелепровод длиной 3/4 дюйма x 10 футов».

Я также разработал еще одну деталь для этого проекта — "[Деревянная пила своими руками] Z-крепление (v7a)", которое доступно здесь: https://www.printables.com/model/163816-diy-panel-saw-z-mount-v7a.

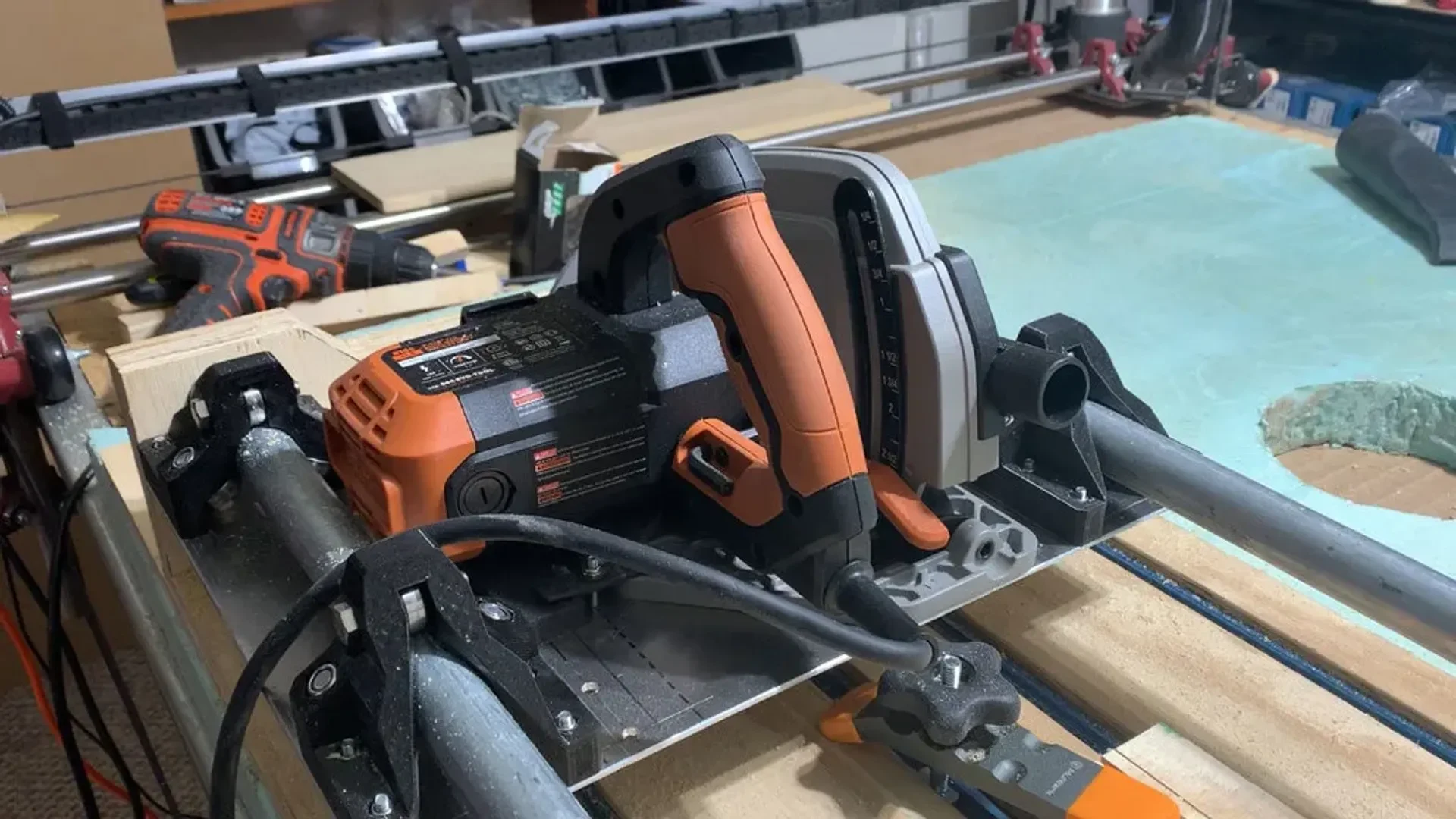

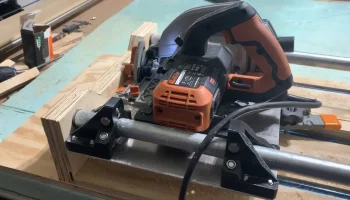

Пила, которую я установил на буровую установку, просто зверь. Он может резать сталь и многое другое. Цена была довольно привлекательной, особенно если учесть, сколько за нее можно сократить. Серьезно, я порезал им угловое железо (мягкую сталь), и оно разрезало его, как масло. Вот ссылка, где я его купил:

https://amzn.to/3DJd9py

Как я их использовал:

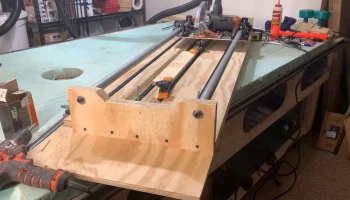

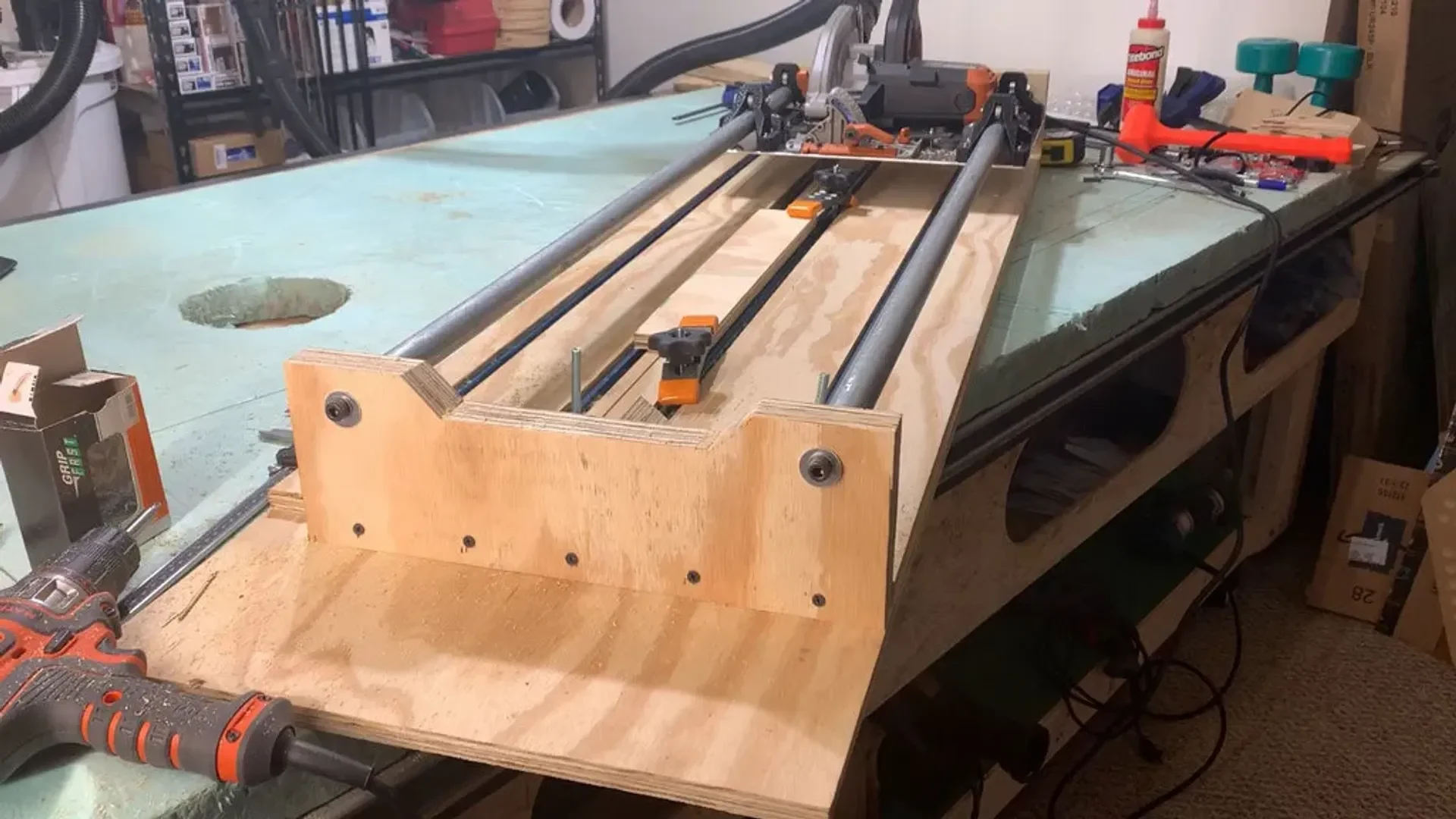

Недавно я построил для себя панельную пилу, основанную ��а следующем подходе:

(Японец, разместивший это видео, планирует его продать. Я купил его планы. По тогдашнему обменному курсу цена составляла 10,50 долларов США.)

Моя сборка описана на Инженерном форуме V1 здесь.

Я внес несколько изменений в свой подход: некоторые исключительно ради инноваций, а некоторые — ради экономии денег.

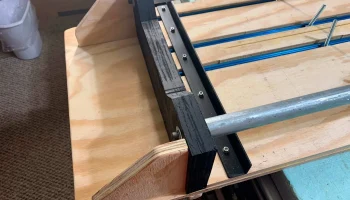

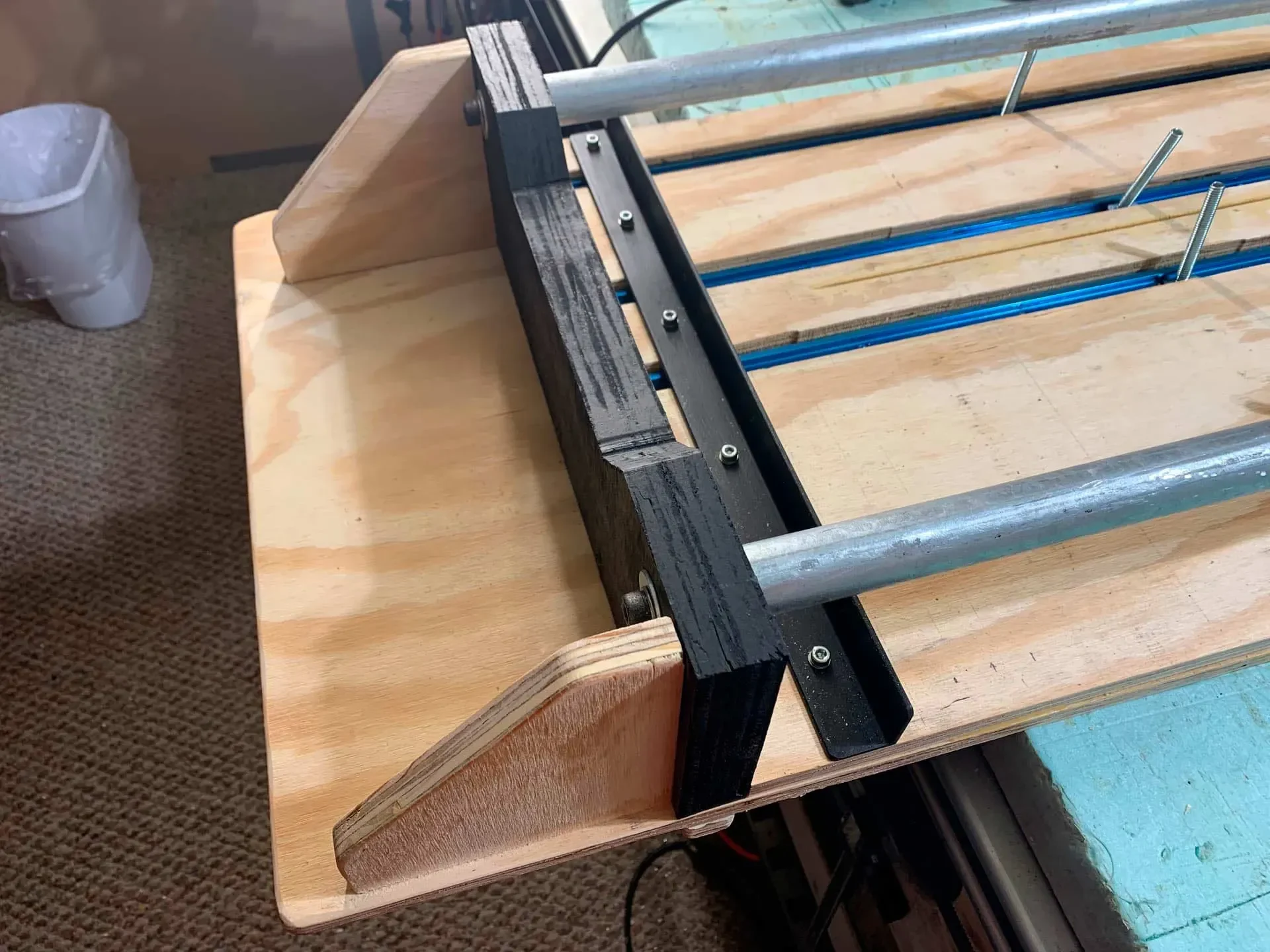

Вместо того, чтобы Т-образные направляющие простирались на в��ю длину основания от конца до конца, так что доски «торцевой пластины» закрывали Т-образные направляющие, предотвращая снятие или добавление новых гаек или болтов Т-образных направляющих, я сделал свое основание длиннее, чем Т-образные направляющие, на 1 полный дюйм, поэтому у меня есть зазор в верхней части моей панельной пилы, куда можно добавлять/удалять гайки/болты Т-образных направляющих.

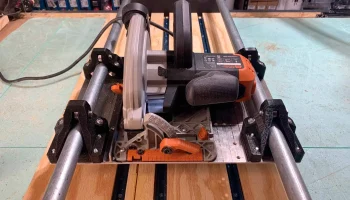

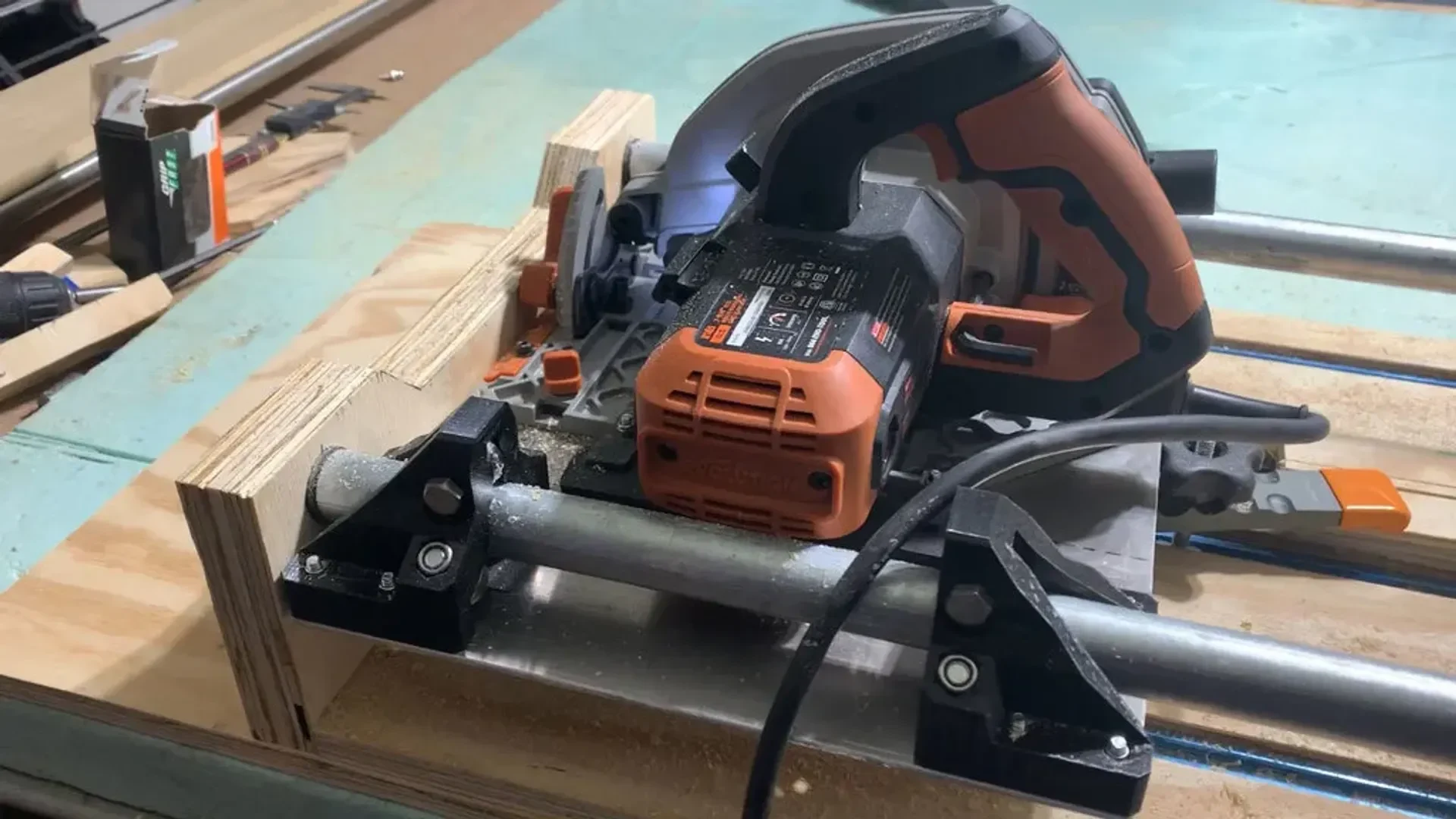

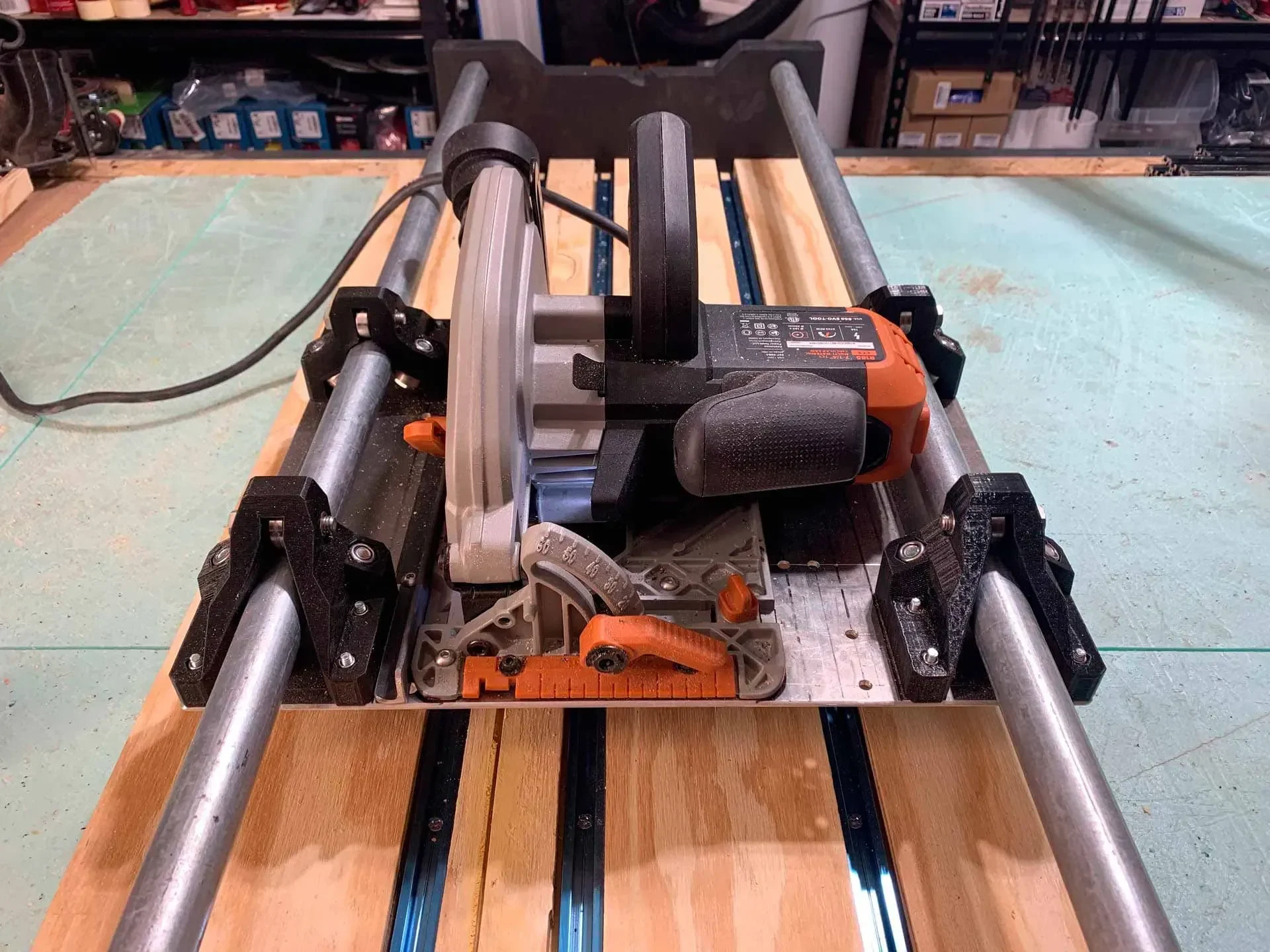

Вместо того, чтобы покупать линейные направляющие, которые стали довольно дорогими (возможно, из-за недавней гиперинфляции), я смутно припомнил, что видел, как кто-то перепрофилировал «X Mounts» от LowRider2 MPCNC, чтобы построить собственные салазки для пилы. На самом деле этим кем-то был Дэн, который указан как @SupraGuy на инженерном форуме V1. Мне понравился этот подход, который предполагает сочетание подшипников 608zz с пластиком, напечатанным на 3D-принтере. Однако, поскольку я планировал установить его на стену (вертикально, а не горизонтально), я разработал «крепления Z», которые, хотя и вдохновлены креплениями LowRider X, имеют гораздо более широкую площадь основания (где они крепятся к опорной пластине), чем оригинальные крепления X.

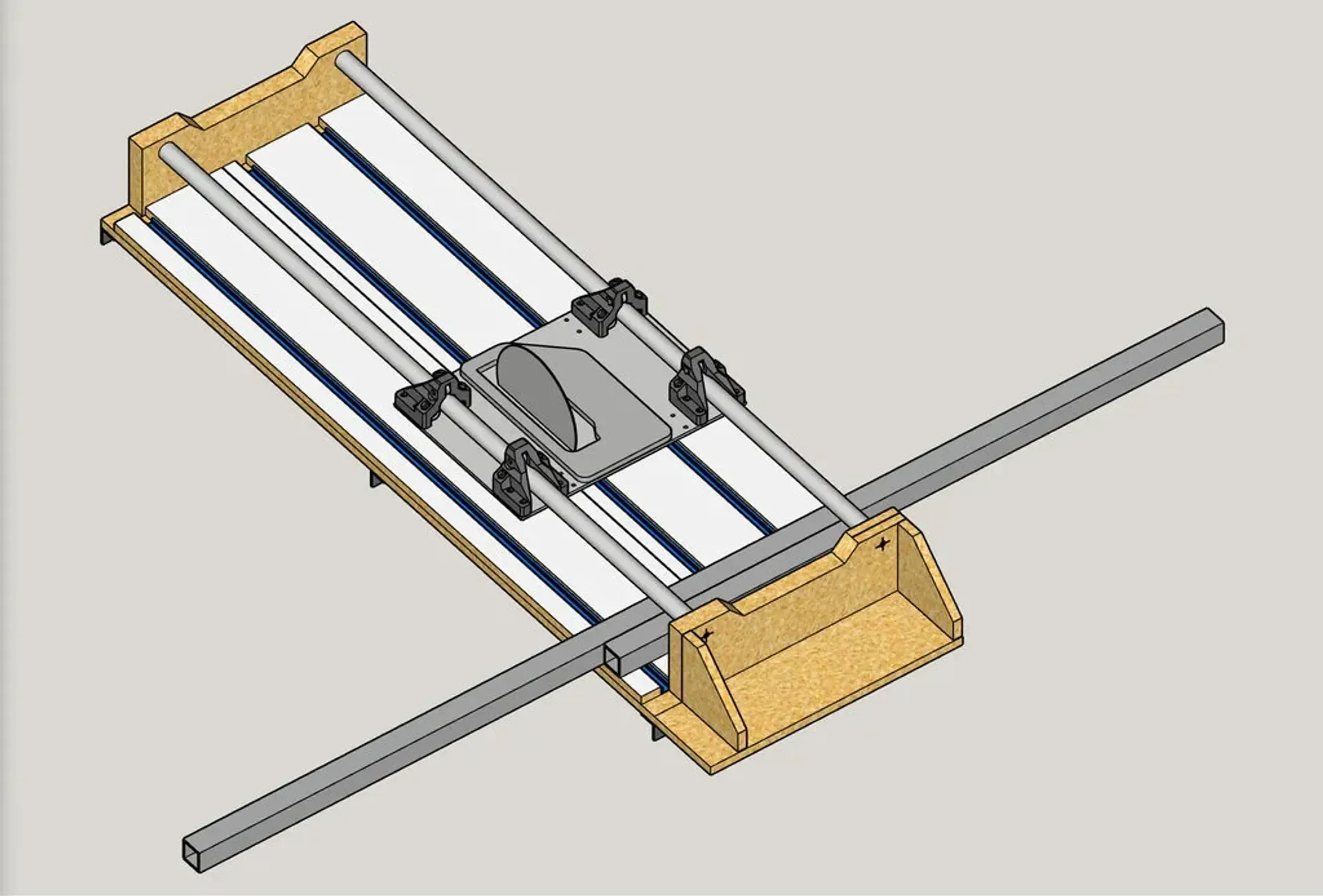

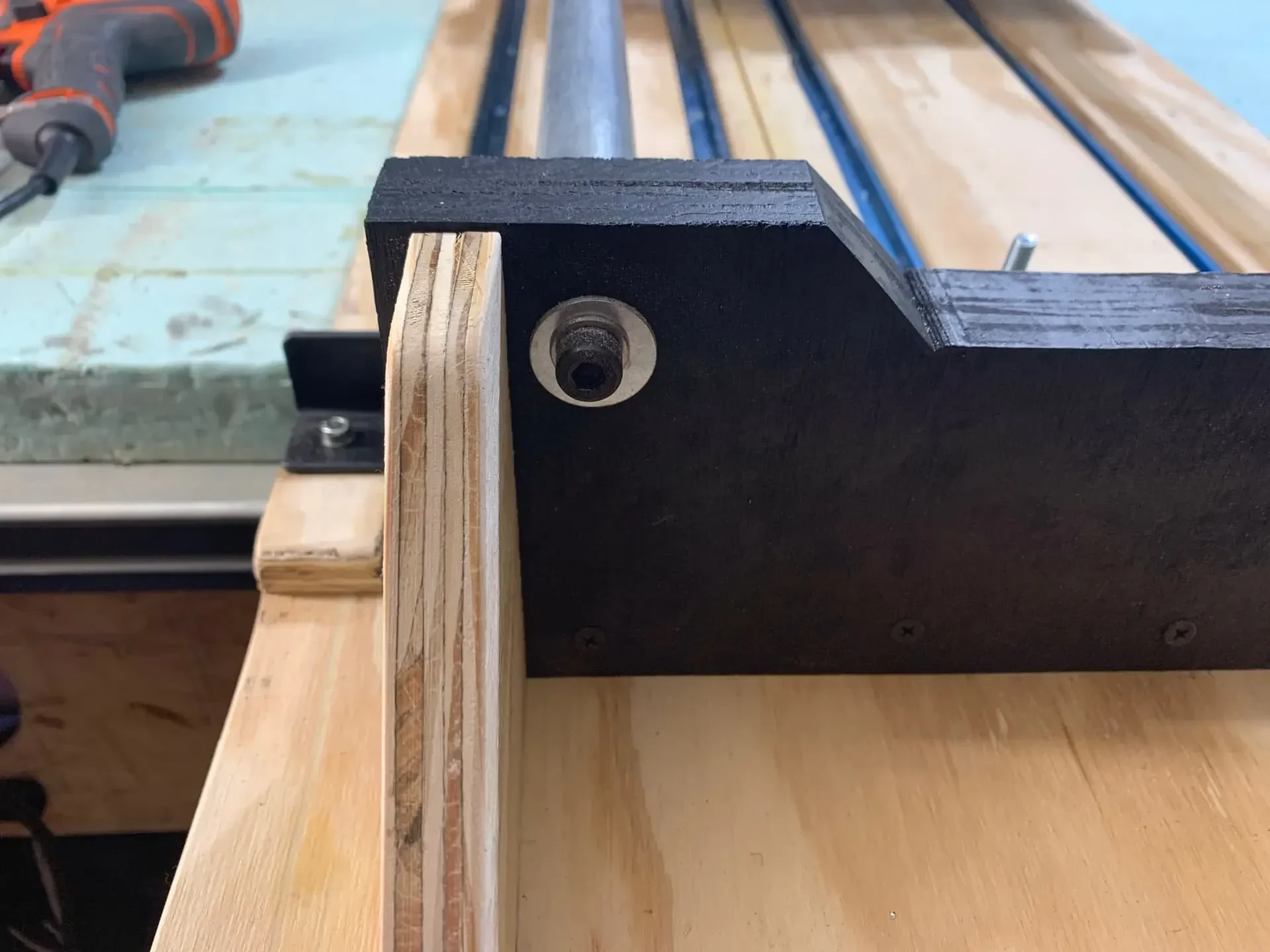

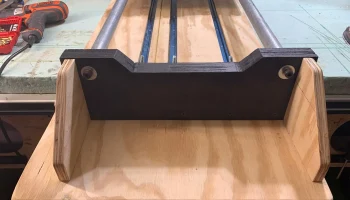

Вместо труб из нержавеющей стали с длинными стержнями с резьбой, охватывающими всю длину внутри них (плюс еще больше), которые можно выдвигать для гаек (таким образом, используя больше стержней с резьбой, чем я считал необходимым), или использования дорогих линейных стержней, которые были просверлены и нарезаны резьбой на концах (которые довольно дороги, особенно при требуемом диаметре), я решил использовать оцинкованную трубу с внутренним диаметром 0,75 дюйма (обычно продается в магазинах бытовой техники и товаров для дома). Я разработал эту деталь для склеивания концов обеих труб. Этот подход доступен по цене и отлично себя зарекомендовал.

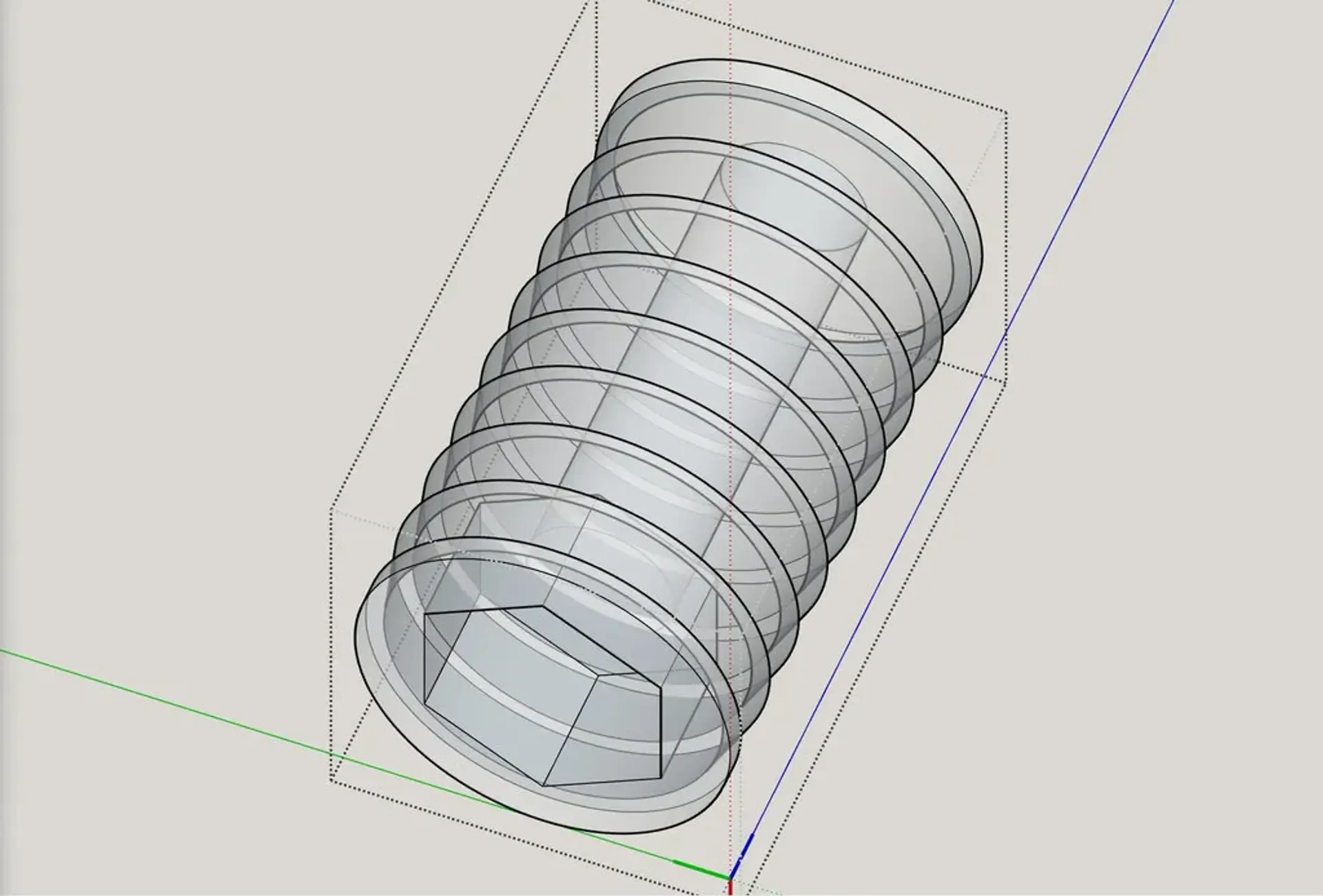

Примечания к печати: Опоры не требуются. Между отверстием для стержня болта и шестигранным гнездом, куда будет входить контргайка или головка болта, специально установлен «жертвенный слой» толщиной в один ��лой. Вы можете очистить этот слой после печати с помощью ножа Xacto или расплавить его паяльником и т. д.
