Pфокус | решение с одним фокусом, которое можно распечата..

https://www.youtube.com/watch?v=VdiuNXBOR0o
взгляните на Titos, отличный обзор этого аппарата

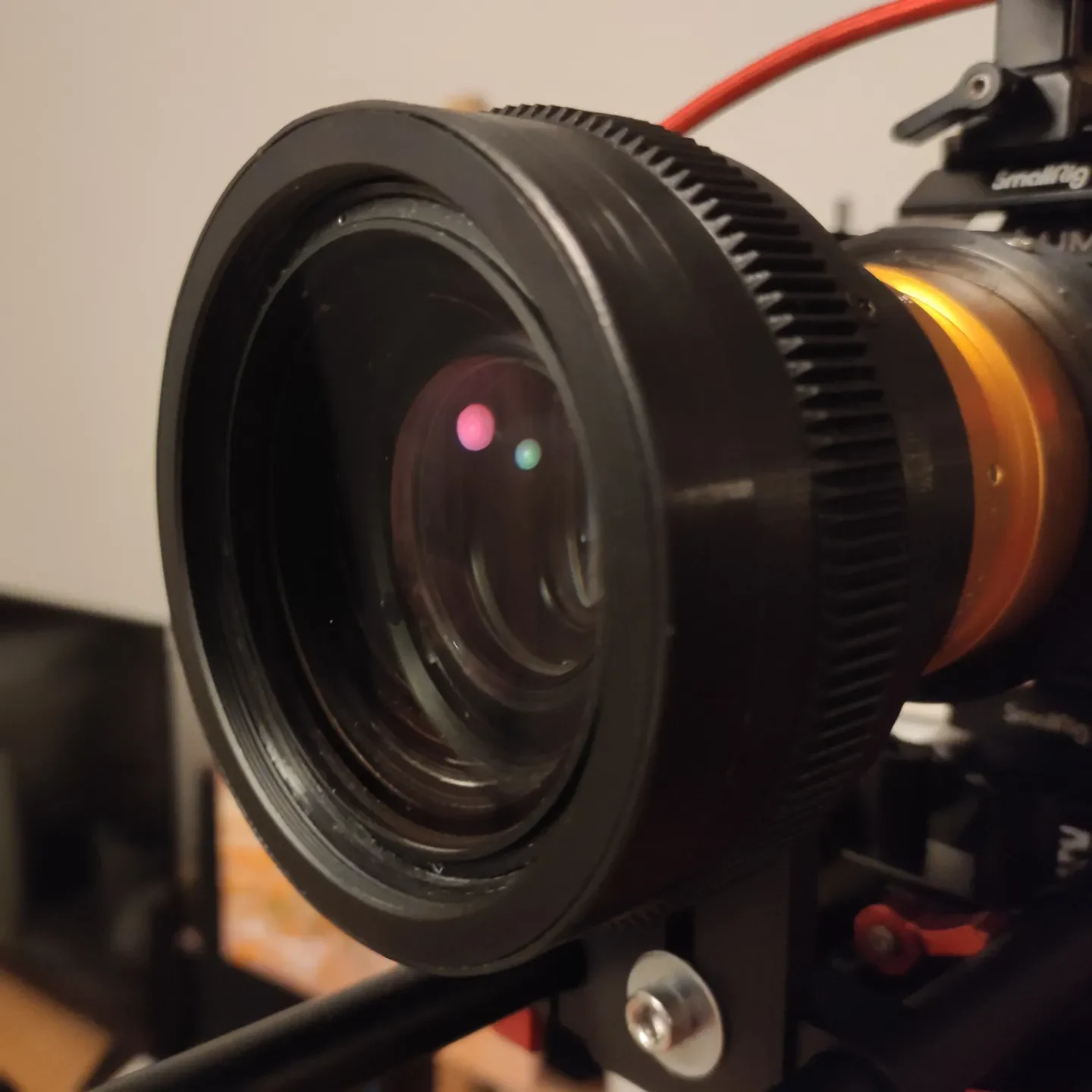

Pfocus — это самостоятельное решение с одним фокусом, основанное на широкоугольном конвертере.
Хотя у него есть некоторые недостатки, такие как мягкие края, CA или небольшой эффект расширения, у него также есть некоторые преимущества, такие как небольшой вес (около 335-365 г), несколько вариантов крепления, хороший широкоугольный охват, а также очень близкое расстояние фокусировки. Полные технические характеристики можно найти в руководстве в формате .pdf. Эффект расширения также можно рассматривать как преимущество: Pfocus может обеспечить изображение, которое на самом деле шире, чем то, что может охватить один прицел (другими словами, шире, чем может дать Rapido FVD-35a с тем же прицелом).

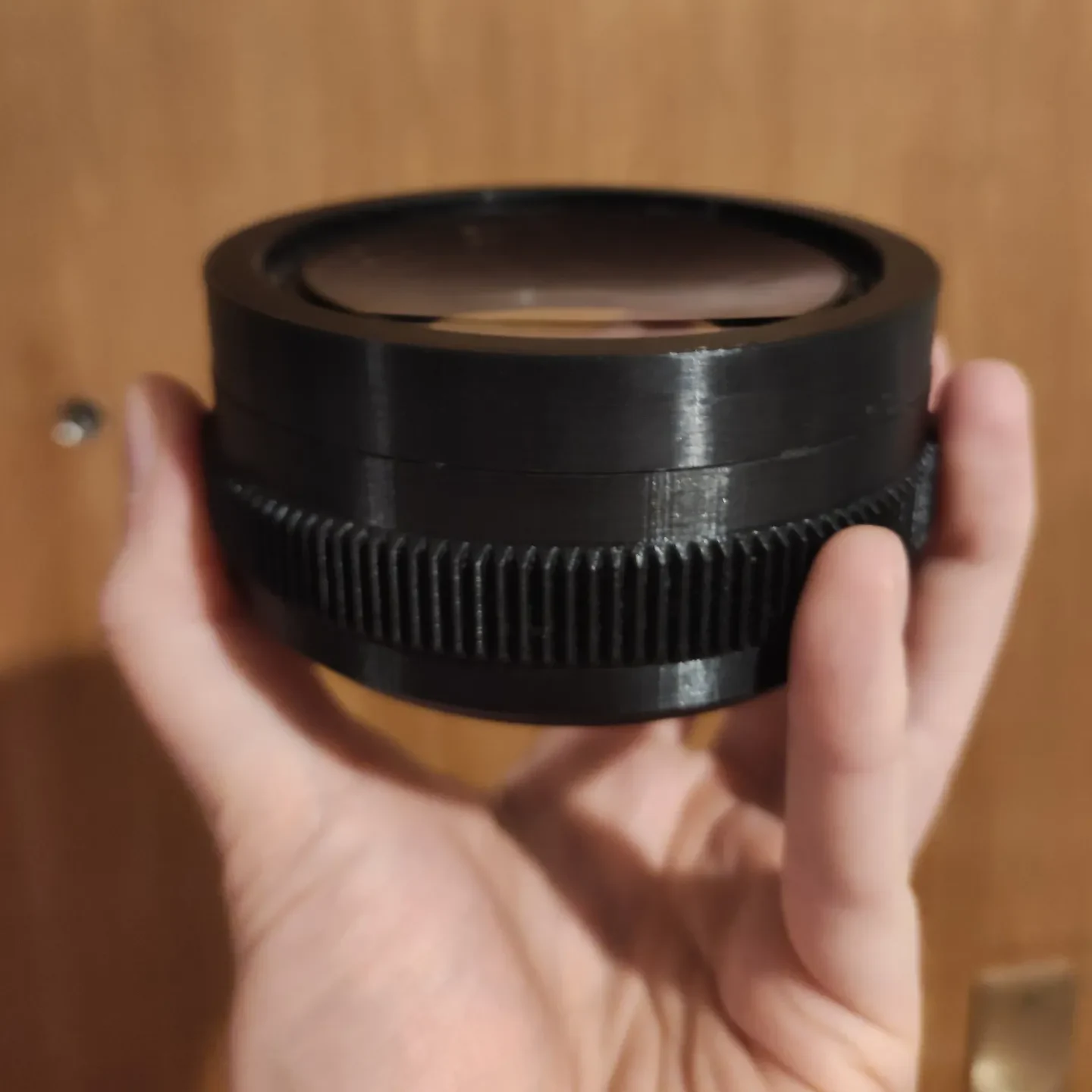

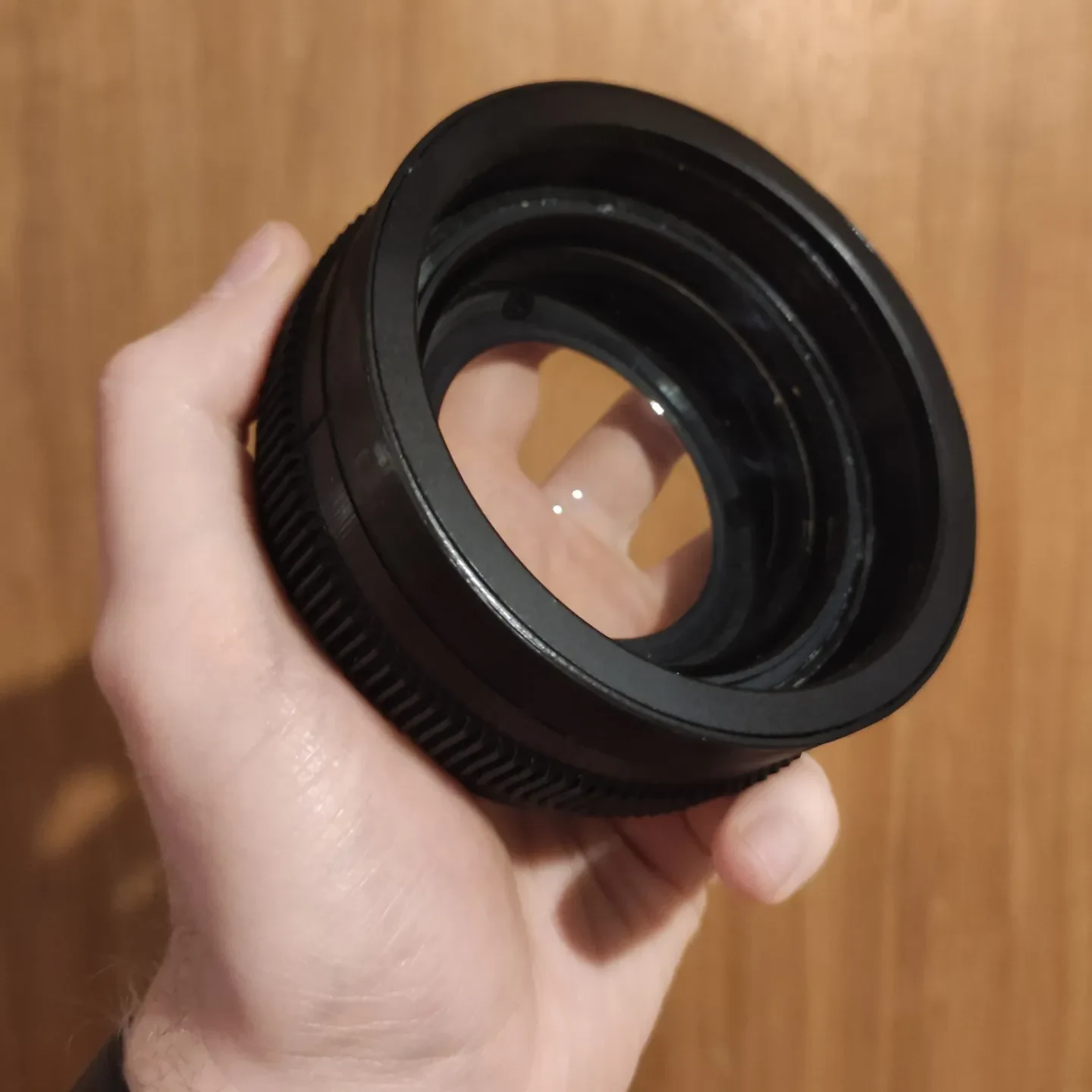

Эта сборка состоит из пяти-семи напечатанных деталей, и ее очень легко собрать. Проблема заключается в необходимой точности печати, а также последующей обработке деталей.

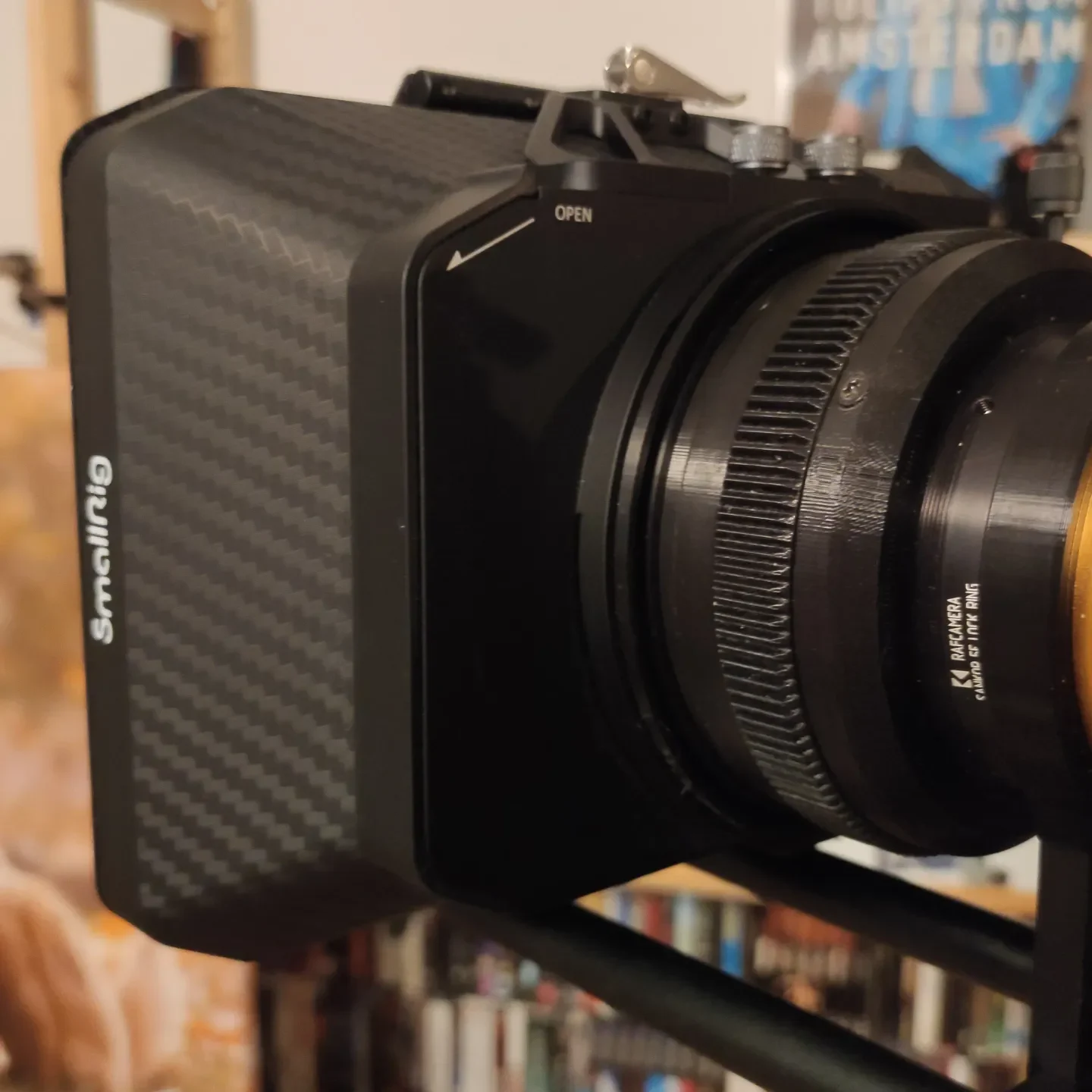

Pfocus задуман как модульный, поэтому он может быть изготовлен с направлением фокусировки в стиле Canon или Nikon, различной резьбой переднего фильтра и тремя различными вариантами крепления — 77-миллиметровая внешняя резьба, как у SLRmagic Rangefinder, 75-миллиметровая, как у Rectilux Hardcore DNA или Rapido FVD-16a, или универсальное крепление со стопорными винтами. По состоянию на апрель 2021 года также доступна версия с внутренней фокусировкой, ограничивающая возможность фокусировки с близкого расстояния, но обеспечивающая невыступающую переднюю часть для последовательной виньетки, а также более удобного использования маттбокса.
Необходимые дополнительные детали включают в себя такие вещи, как винты и гайки, самоклеящийся велюр, понижающие фильтры/пустой фильтр, смазку для линз и, конечно же, подходящий широкоугольный адаптер: Fujinon WCV-82SC.

Пожалуйста, ознакомьтесь с руководством в формате .pdf для получения подробных инструкций о том, как распечатать, легко обработать и построить эту переменную диопт��ию. Он также содержит подробные списки всех дополнительных деталей и инструментов, необходимых для этой сборки.

ПРИМЕЧАНИЕ. Для этого отпечатка требуются дополнительные детали и утомительная постобработка. Обратите внимание на прилагаемое руководство в формате PDF для получения подробных инструкций для этой сборки.

ПРИМЕЧАНИЕ 2: даже если этот проект требует точности, это все равно 3D-печатное устройство, основанное н�� широкоугольном адаптере, а не точно обработанная и неправильно рассчитанная переменная диоптрия. Не ждите механических или оптических характеристик, например, от модели. Rapido FVD-16a или даже Rectilux Hardcore DNA.

ПРИМЕЧАНИЕ 3: я добавил новую деталь tP_SLEEVE_70mm.stl.
Что касается конструкции, универсальное крепление составляет 75 мм. Ему нужен этот размер, иначе вы не сможете вставить заднюю линзу. Однако многие прицелы имеют диаметр около 70 мм. Эту новую втулку можно просто вставить в универсальное крепление и уменьшить диаметр до 70,5 мм, так что вы можете просто надеть ее на прицел. Отверстия необходимо совместить с помощью винтов с накатанной головкой.
Если вы используете прицел немного меньшего диаметра, например Ultra Star с диаметром около 69 мм, вы можете использовать изоленту, чтобы надежно зафиксировать его.

Пожалуйста, ознакомьтесь с прилагаемым руководством для получения подробных инструкций.

Есть два файла .pdf; один для классической выступающей версии, а также тот, который фокусируется внутри.
