Retro Lite CM4: портативный компьютер Raspberry Pi

Ссылка на официальный источник: GitHub — StonedEdge/Retro-Lite-CM4: игровой портативный компьютер CM4, разработанный с учетом эстетики Switch Lite. Содержит все файлы STL и код для создания собственной портативной ландшафтной ретро-системы. Совместный проект с Dmcke5.

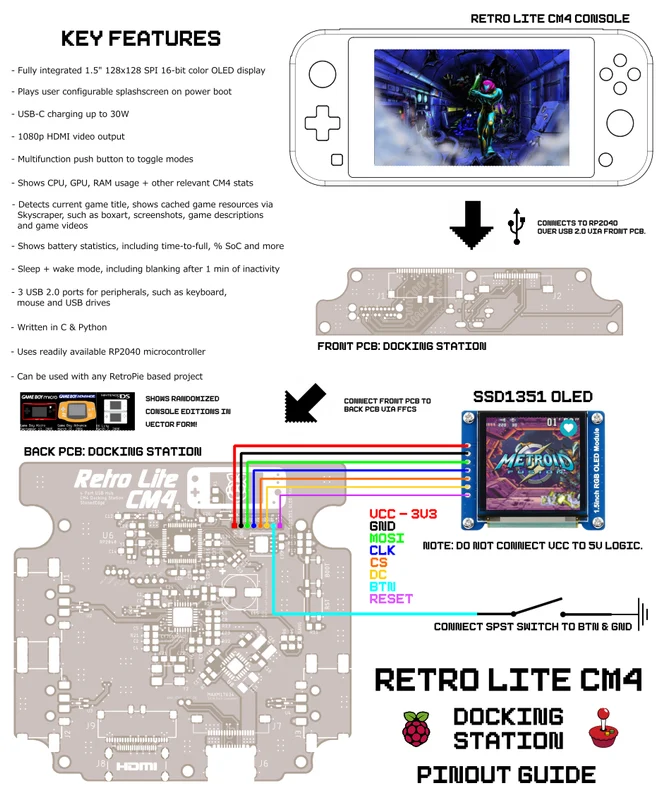

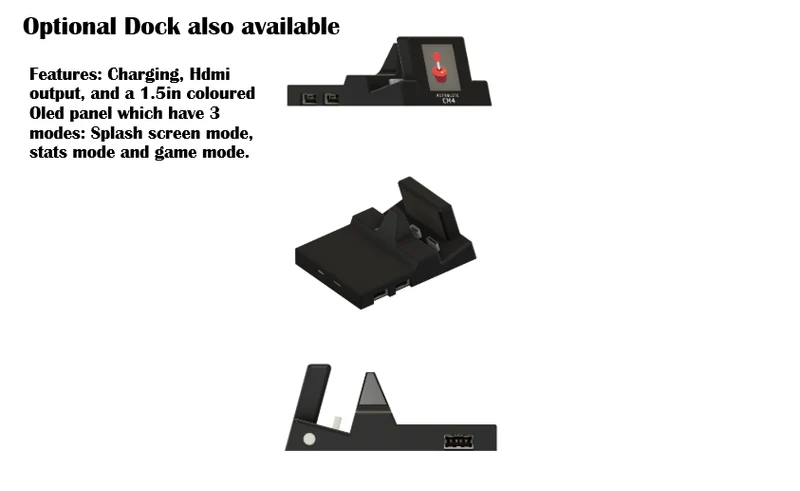

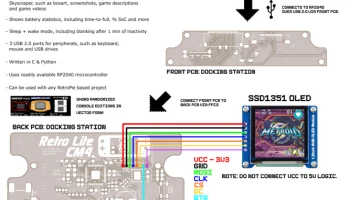

Ссылка на дополнительную док-станцию: док-станция RetroLite CM4 от Рода Кляйна | Скачать бесплатно STL-модель | Printables.com

Описание

Retro Lite CM4 — это совместный проект Dmcke5 и StonedEdge. Консоль питается от Li-Po емкостью 4000 мАч и предназначена для работы с различными образами программного обеспечения, включая, помимо прочего, RetroPie, Lakka или Batocera, непосредственно с SD-карты или через хранилище eMMC. Корпус проекта был вдохновлен Nintendo Switch Lite, но не на 100% соответствует оригиналу. CM4 в настоящее время не может эмулировать большинство 32/64-битных консолей, выпущенных после PSP или Dreamcast. Это означает, что в GameCube, Wii и 3DS в настоящее время невозможно играть, пока Foundation не выпустит новую версию линейки вычислительных модулей. WiringPi теперь является устаревшей библиотекой GPIO, однако работает с Arm64 и aarch64, поэтому вы можете установить 64-битную RetroPie, если хотите.

Особенности

Корпус из обработанного алюминия 6061 (зеленый/фиолетовый), обработанный по индивидуальному заказу и анодированный компанией Dmcke5.
SoC Raspberry Pi 4: четырехъядерный процессор Broadcom BCM2711 Cortex-A72 с частотой 1,5 ГГц (ЦП ARM с возможностью разгона до 2,1 ГГц, графический процессор с возможностью разгона до 850 МГц)
2 ГБ LPDDR4-3200 SDRAM
Беспроводная связь IEEE 802.11b/g/n/ac 5,0 ГГц, Bluetooth 5.0
Специальная 4-слойная печатная плата AIO с мезонинами CM4, п��вышение напряжения 5 В, постоянный ток 2,1 А, понижающее напряжение 3,3 В, концентратор USB2422, BQ24292i, указатель уровня топлива MAX17055, ATtiny84, усилитель WM8960, кодировщик TFP401, слот для SD-карты, аппаратное обеспечение USB-C и мини-HDMI типа A
2 платы контроллера с кабелями FFC
IPS-дисплей с разрешением 800 x 480 (соотношение сторон 5:3)
Видеовыход HDMI (HDMI0 — внутренний)
Видеовыход HDMI 1080p, 60 кадров в секунду (HDMI1 — внешний) через порт мини-HDMI
Защитная пленка из закаленного стекла
Указатель уровня топлива для точного мониторинга SoC батареи — MAX17055, специальный индикатор батареи, отображаемый с шагом по 10 значков, плюс значение %SoC, через API-интерфейсы dispmanx на TFT-панели с управлением через HDMI
Индикатор зарядки
Сценарии переключения HDMI для выключения и перезагрузки внешнего HDMI с применением разгона.
Внутренний HID-контроллер USB 2.0 ATMEGA32u4
Регулировка яркости и громкости HUD с шагом в 10 иконок. Яркость регулируется удержанием Select + вверх/вниз на DPAD.
Пользовательское меню, активируемое нажатием Select + R3. Меню состоит из 4 разделов (1. Информация о батарее, 2. Калибровка контроллера, 3. Экранная клавиатура, 4. Меню настроек) — благодаря упорной работе и идеям Dmcke5 :D
Возможность зарядки USB-C PD до 15 В (скорость зарядки 0,5C при токе 2 А) с помощью оригинального зарядного устройства Nintendo Switch.
Стерео аудиовыход через аудиоусилитель i2s WM8960 Wolfson
Разъем для наушников с автоматическим переключением
Специальный дизайн Lipo емкостью 4000 мАч, обеспечивающий 4 часа игрового процесса
Двойные плечевые пуговицы (L, R, LZ, RZ)
2 аналоговых джойстика, диапазон программируется с помощью программного обеспечения
Литая смола ABXY, DPAD, старт+выбор, плечевые кнопки с ацеталевым пружинным шарниром + силиконовые мембраны
Безопасное отключение программного и аппаратного обеспечения для предотвращения повреждения данных SD-карты (включая отключение при низком напряжении)
2-портовый нисходящий концентратор USB 2.0
Сквозная плата для внешней док-станции с 4-портовым USB-концентратором — началась загрузка ресурсов док-станции.

Нажмите ссылку ниже, чтобы просмотреть более подробный журнал сборки Retro Lite CM4: https://bitbuilt.net/forums/index.php?threads/retro-lite-cm4-a-stonededge-and-dmcke5-collaboration.3934/

Требования для сборки Retro Lite CM4

Код

Код теперь разделен на различные заголовочные файлы, а код Retrolite.c теперь стал проще для чтения и сжат для конечного пользователя. Код, необходимый для завершения работы контроллера, включает сценарий монитора ATtiny84, который можно прошить через 6-контактный разъем с шагом 1,27 мм на основной печатной плате Retro Lite с помощью Arduino или аналогичного программатора. Код аудиоусилителя i2s, указателя уровня топлива и функций OSD можно скомпилировать непосредственно на модуле CM4 из командной строки. По состоянию на январь 2022 года текущий код не завершен, однако мы еще не готовы.
