Система отопления своими руками для установки SLA/3D-принтера

Обзор

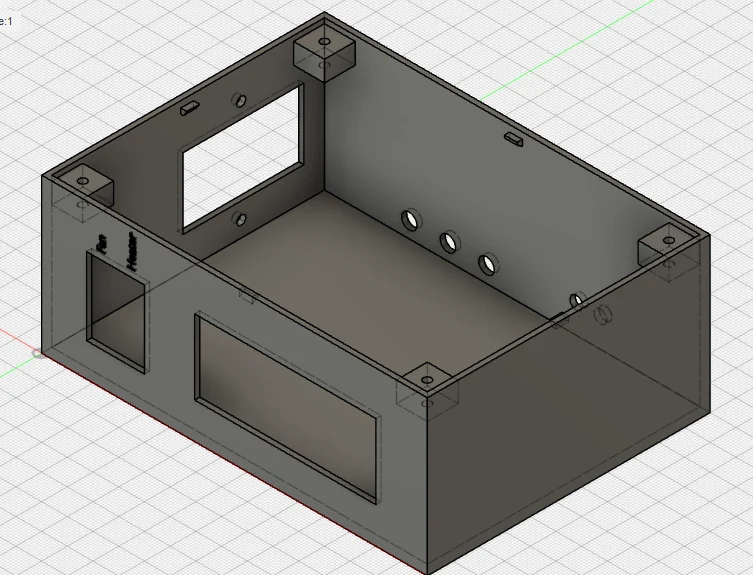

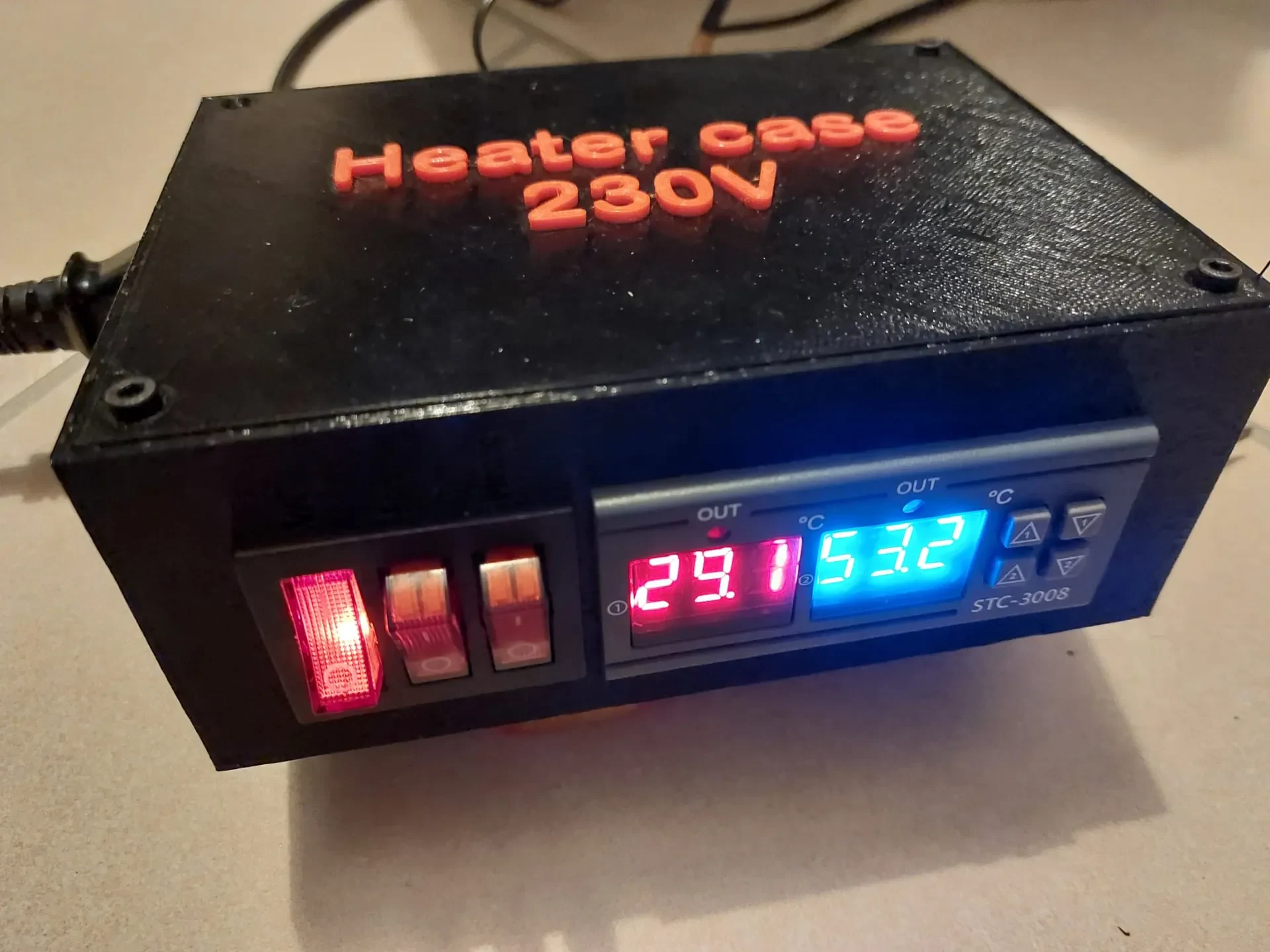

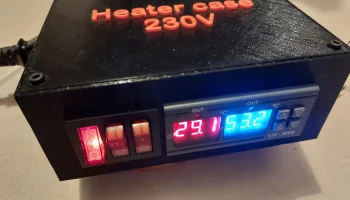

Я переношу свой SLA-принтер в подвал. Чтобы обеспечить работу принтеров в подходящем температурном диапазоне, я решил построить специальную систему обогрева. Эта система позволяет раздельно управлять вентилятором и обогревателем, обеспечивая гибкость и безопасность.

Также проверьте соответствующие модели, исп��льзуемые для обновления моего принтера Saturn 2 SLA:

Saturn 2 Riser для варочных лент от Mattxjs
Обогреватель Сатурн 2 ПТК

Также обратите внимание на мои похожие модели для FDM:

Система обогрева своими руками для 3D-принтеров FDM

Список материалов

Основные компоненты

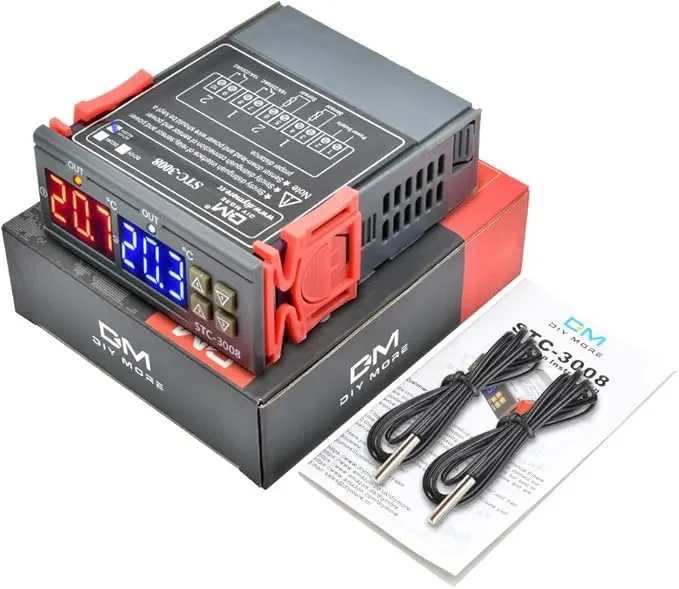

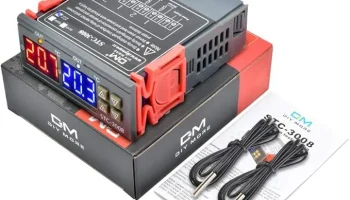

Цифровой термостат STC-3008 (230 В): два датчика температуры (используются в этом проекте).

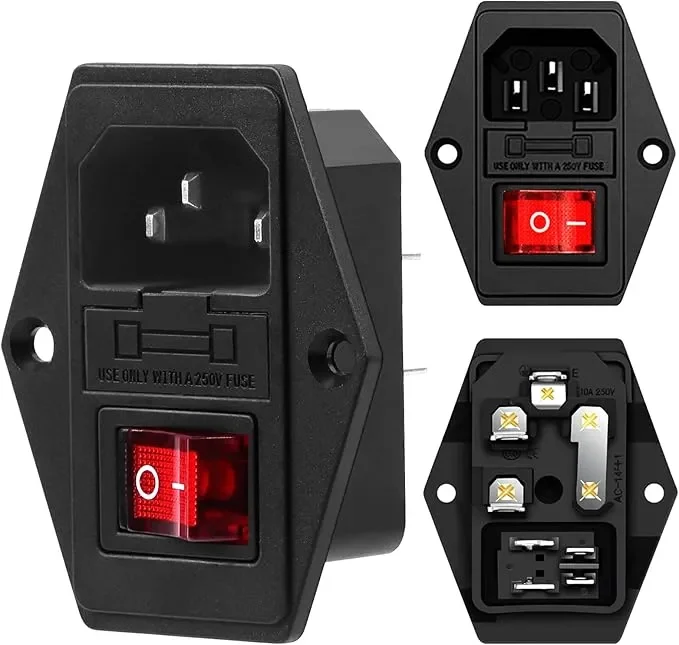

Вилка IEC (220-250 В/10 А): Входная мощность.

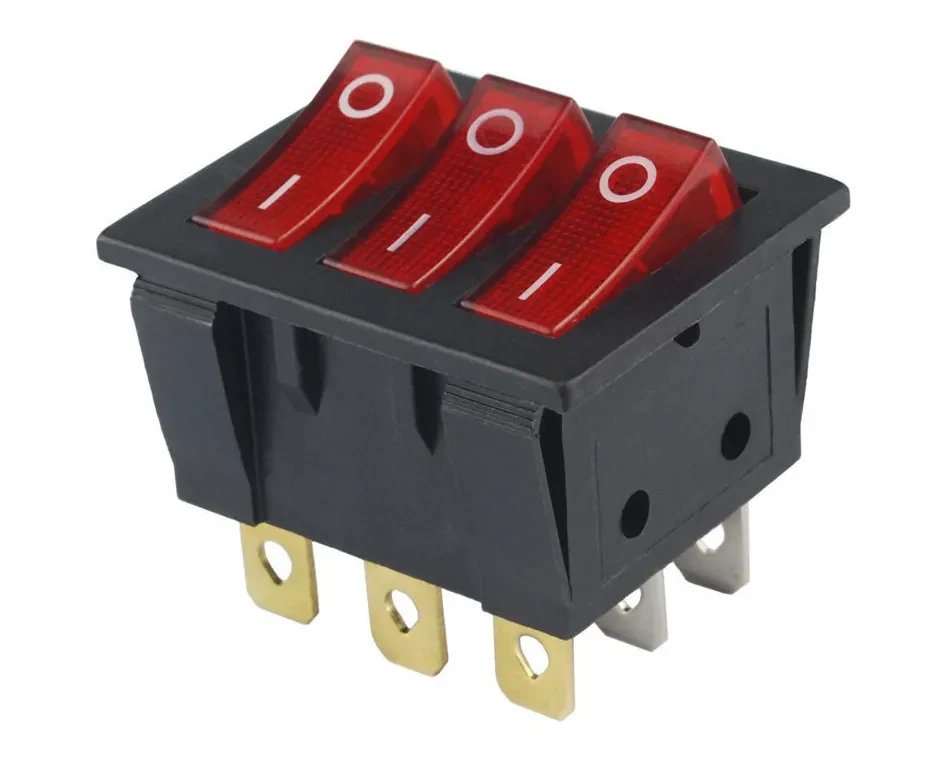

Кулисные переключатели:
KCD3 (3-позиционный кулисный переключатель).
Нагреватель PTC (220 В, 300 Вт): Нагревательный элемент.
Силиконовый нагревательный пояс (15x1000 мм, 75 Вт, 220 В переменного тока): Для обогрева НДС.
Дополнительный компонент безопасности

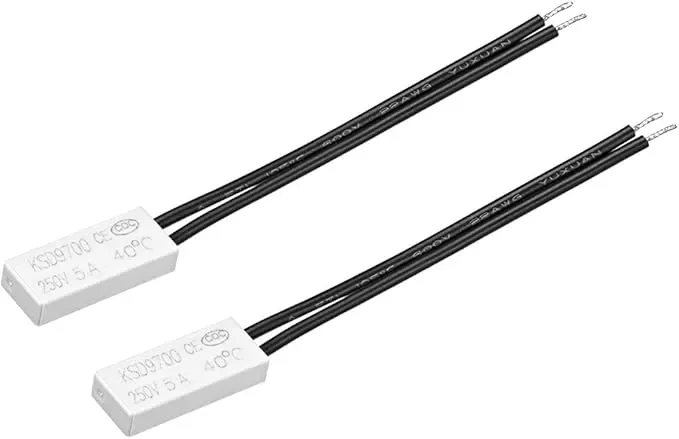

KSD9700 Термовыключатель/биметаллический переключатель (40°C, 5A, НЗ/нормально закрытый): Предотвращает перегрев, размыкая цепь.

Проводка и функциональность

Конфигурация

Первый рычаг (управление термостатом):

Управляет контуром заварочного ремня на резервуаре для смолы.

Включает термовыключатель KSD9700, расположенный между НДС и заварочным конвейером для автоматического прерывания цепи в случае перегрева. Это особенно важно во время первоначального включения, когда нагревательный элемент генерирует избыточную мощность.

Второй рокер (вентилятор отопления):

Включает вентилятор отопления.

Подает питание на третий рычаг.

Третий рокер (Нагревательный элемент):

Обеспечивает дополнительный контроль в зависимости от температурного режима шкафа.

Датчики

Датчик 1: отслеживает температуру варочной ленты НДС.

Датчик 2: контролирует температуру воздуха внутри корпуса принтера SLA.

Выбор напряжения

Я выбрал нагревательные элементы на 230 В, чтобы обеспечить достаточную мощность, поскольку альтернативам на 12/24 В не хватало необходимой мощности.

Пожалуйста, найдите прикрепленный PDF-файл с информацией о проводке.

Меры предосторожности

Безопасность прежде всего! В моей мастерской цепь, по которой работает обогреватель, защищена автоматическим выключателем УЗО на 30 мА. НЕ РАБОТАЙТЕ БЕЗ УЗО!

Бытовое электричество: всегда соблюдайте осторожность. Если вы не уверены в подключении или обращении с высоковольтными компонентами, проконсультируйтесь со специалистом или выберите низковольтные устройства.

Термовыключатель: установка термовыключателя обеспечивает дополнительный уровень безопасности, гарантируя, что система не перегреется. В зависимости от расположения датчиков температуры термостата может потребоваться некоторое время, чтобы обнаружить изменение температуры и отключить цепь.

Альтернативы: термостаты и вентиляторы доступны в низковольтных версиях для более безопасной эксплуатации.

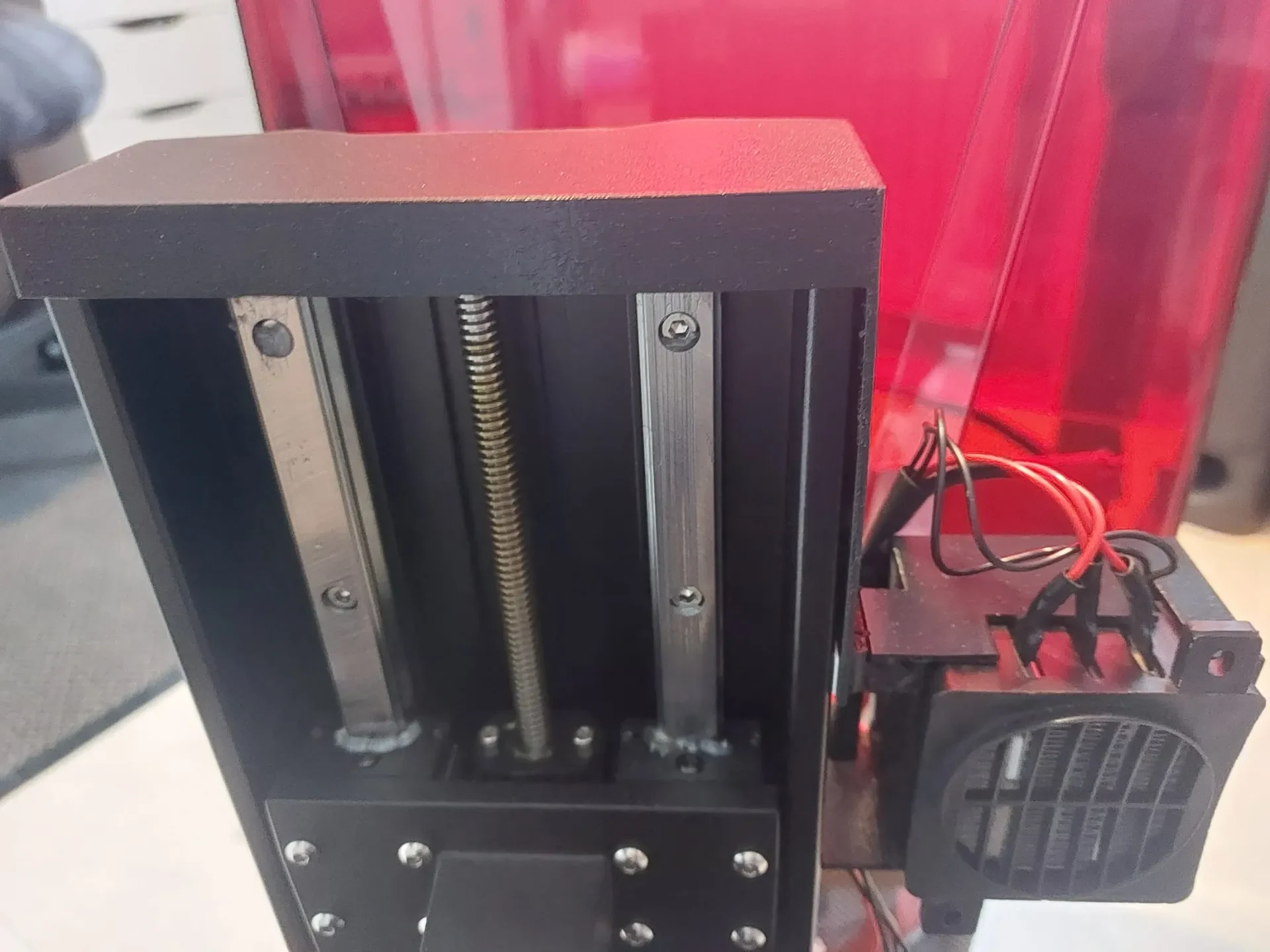

Важное примечание. Для версии на 220 В избегайте использования самодельных корпусов для крепления нагревательного элемента. Они становятся слишком горячими для PETG. Для Сатурна 2 монтажную клипсу ПТК-нагревателя вы можете найти в моей коллекции.

Дополнительные советы

Крепление датчика температуры:

Датчик температуры можно закрепить на НДС с помощью зажима SurfinBirdman:

«Держатель датчика температуры с ручкой ванны Saturn 2» от SurfinBirdman

Этот дизайн доступен для скачивания.

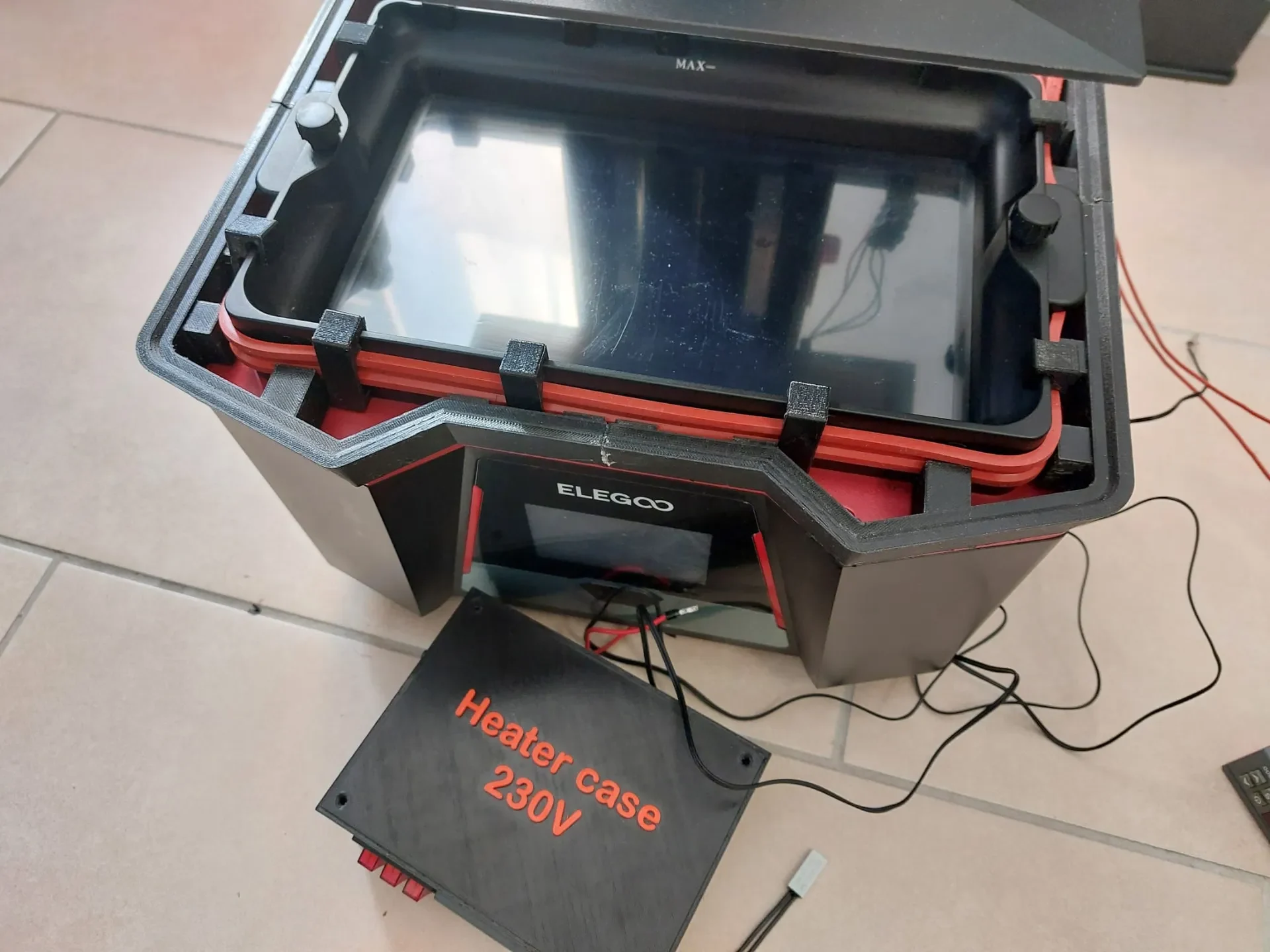

Крепление к поясу для заваривания:

Используйте стояки, чтобы прижать заварочную ленту к контейнеру НДС.

Альтернативно можно загрузить зажимы, специально предназначенные для этой цели.

Разработав эту систему, я могу поддерживать оптимальные температурные условия для своих принтеров даже зимой, обеспечивая стабильное качество печати и продлевая срок службы оборудования.
