V3 - 1590a для создания гитарных эффектов своими руками с..

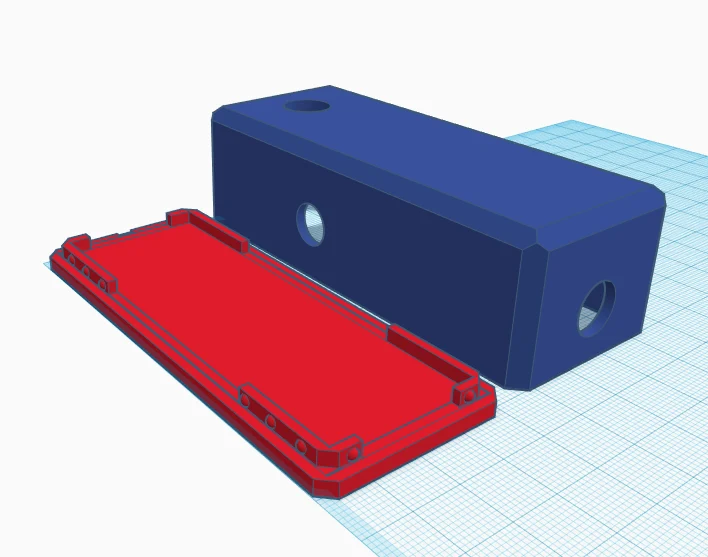

V3 — заменены разъемы в виде штифтов и отверстий на полусферические разъемы вокруг крышки (см. новые изображения). Напечатан с помощью prusa mini, соединение довольно надежное. Я добавил небольшую прорезь на одном конце крышки, чтобы можно было поддеть ее, если вам понадобится открыть коробку.

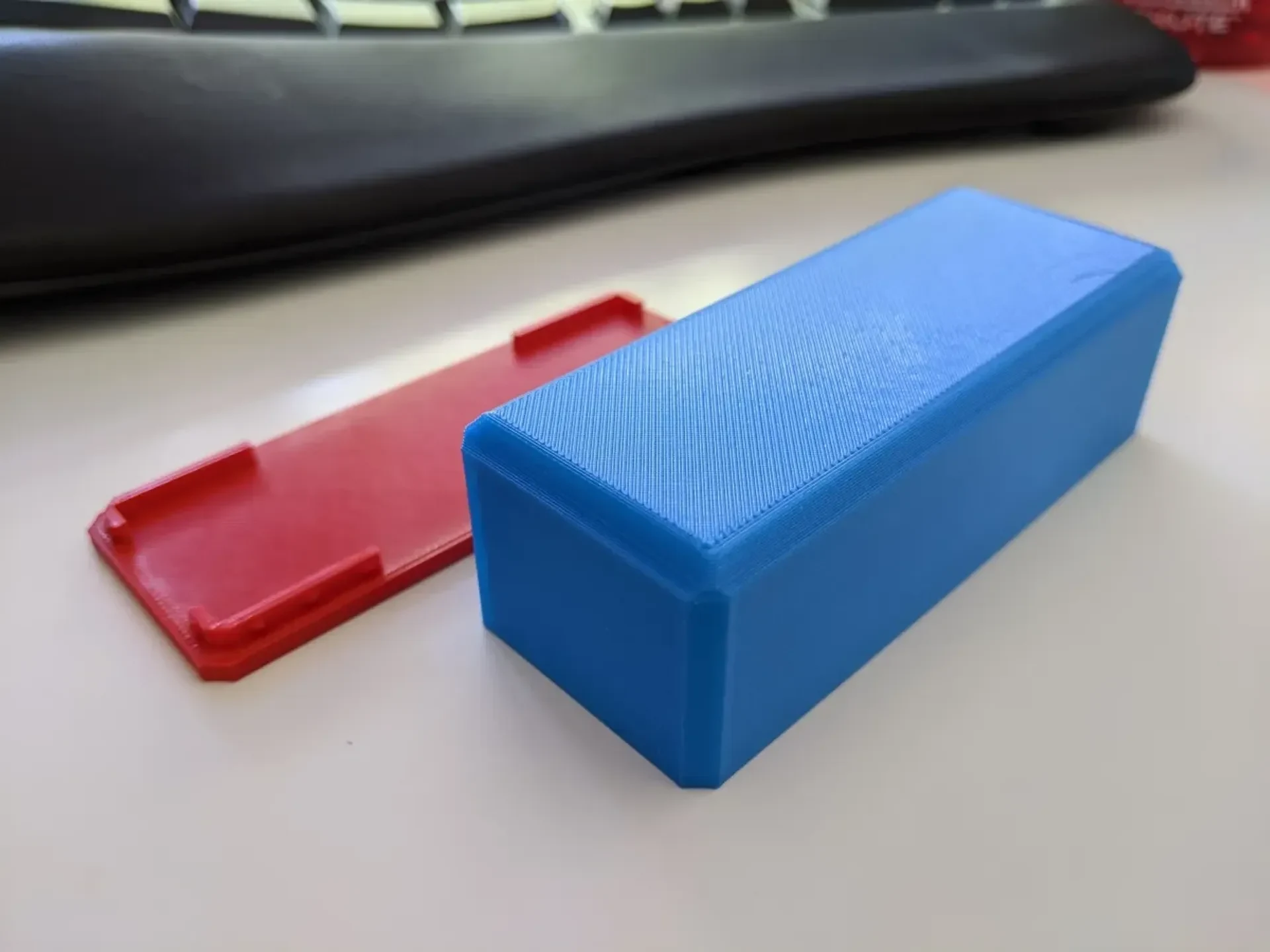

Добавлена ​​коробка без просверленных отверстий на случай, если вы захотите с ней поиграть. мод в Tinkercad здесь: https://www.tinkercad.com/things/gHXlGrC6ccU-1590a-ish-with-holes-for-jacks-and-switch
В2.

исправлена ​​проблема с выступанием угловых опор/разъемов через верхнюю часть коробки.

фиксированный скос 45 градусов на крышке

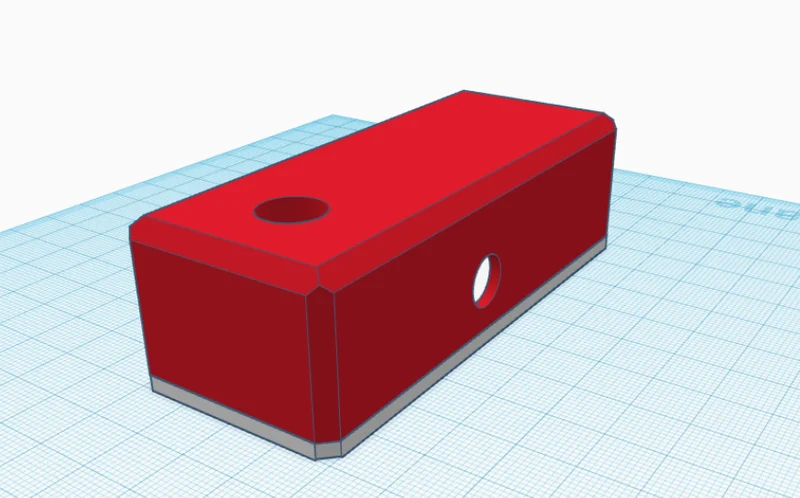

1590a с разъемами и отверстиями для ножного переключателя

Я смоделировал это в Tinkercad, основываясь на размерах 1590a:
https://www.tinkercad.com/things/gHXlGrC6ccU-1590a-ish-with-holes-for-jacks-and-switch

Я еще не распечатывал, но когда распечатаю, сообщу любую информацию. Когда я приступлю к созданию этого проекта, я добавлю версию с отверстиями для горшков и светодиодом состояния. У вас должна быть возможность развернуть их в соответствующем месте или отредактировать файл Tinkercad.

Не уверен, какой размер печатной платы сюда подойдет, я еще не распечатывал. Разъемы должны работать так, как я использовал их в других проектах:
https://www.tinkercad.com/things/jXtRjgTB08R-snap-and-socket-shape-generator-updated

Распечатать инструкции

Высота слоя 0,2 мм очень хорошо работала с PLA.
