Коробка для сушки нитей своими руками, 120 В........

Обновление: добавлена ​​опция 7530. Потому что причины.

Я увлекался печатью на нейлоне, ПК, ASA и ABS, и мне нужен был способ высушить нить. Я использовал модифицированный дегидратор для пищевых продуктов в течение многих лет и заметил, что он не очень хорошо справляется со своей задачей. Я определил, что он способен достигать температуры только около 50 градусов (на 20 градусов ниже заявленной максимальной температуры в 70 градусов), и никакие манипуляции ��е смогли решить эту проблему. Поэтому я пошел искать альтернативу. Меня не впечатлили имеющиеся в продаже сушилки накаливания, которые я нашел. Я наткнулся на дизайн Пслотера. Я распечатал его, но обнаружил, что имевшаяся у меня коробка действительно была недостаточно большой, чтобы вместить нагреватель и катушки одновременно (читай: я расплавил катушку, потому что горячий воздух дул прямо на нее). Мне также не повезло со многими термофиксирующими вставками в этой конструкции, и я решил избавиться от них. Я также хотел что-то, что можно было бы встроить в коробку и сделать это по сути прибором.

Вам понадобится:
Нагревательный элемент PTC, 120 В, 500 Вт https://www.amazon.com/gp/product/B07P5NCR2F
Примечание: мощности 500 Вт достаточно только в том случае, если вы осуществляете рециркуляцию воздуха в сухом боксе. Если вы используете только свежий наружный воздух, ваша максимальная температура будет строго ограничена.

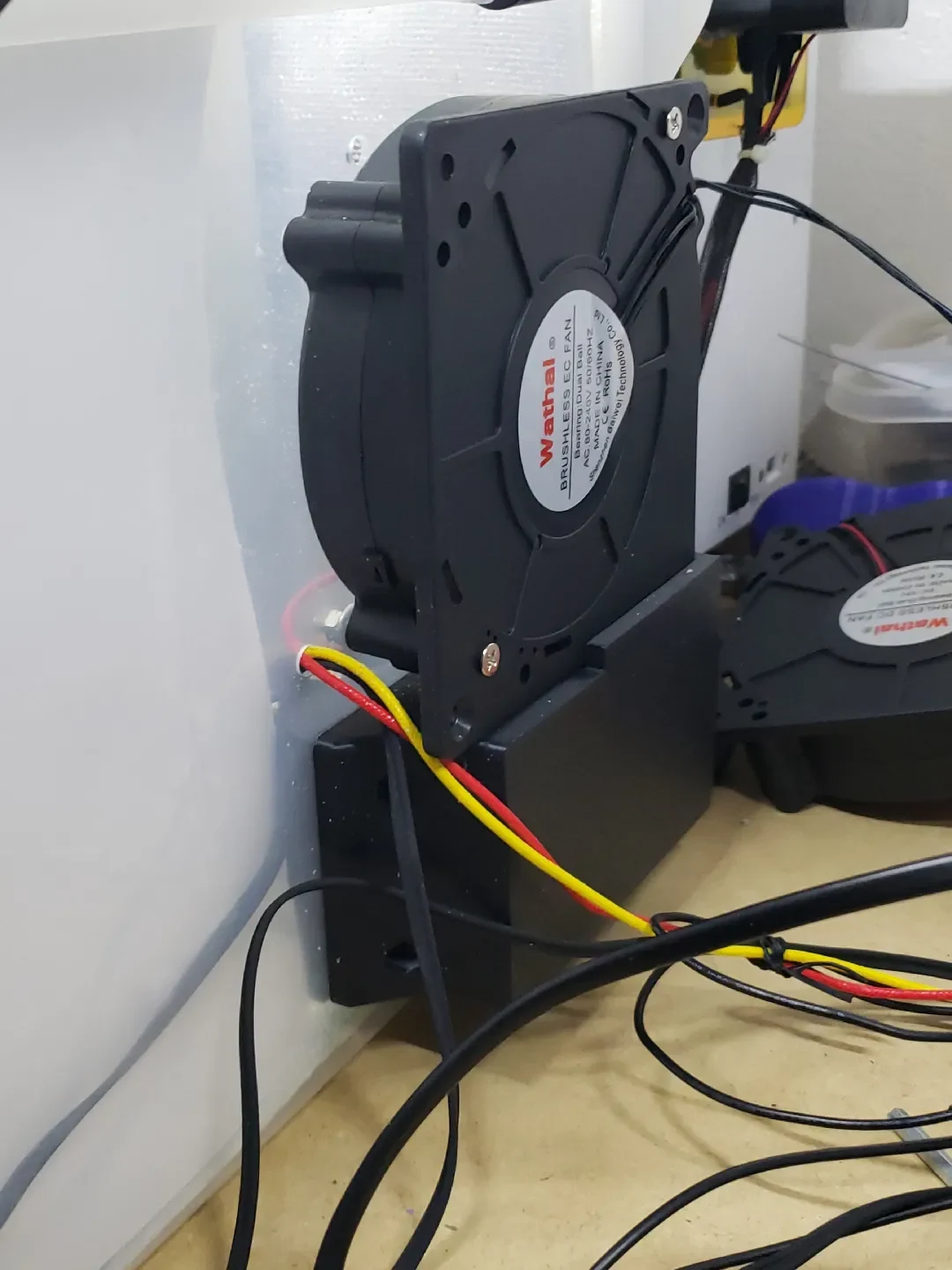

Вентилятор 120 В, 120x32 мм https://www.amazon.com/dp/B07WT275SC
Я предпочел эту модель, так как не верю, что регулировка скорости вентилятора добавляет какую-либо ценность в этом приложении. Если у вас есть регулятор скорости, очевидно, вы не подключаете его к регулятору температуры (поскольку на самом деле это, скорее всего, вентилятор на 12 В).
Вы можете использовать вилку переменного тока от этого вентилятора… но переключатель на нем действительно отстой и может выйти из строя.
Или вентилятор 75х30
Алюминированный теплозащитный экран (около 4 квадратных футов (12x48) https://www.amazon.com/dp/B0CXX7CKM4

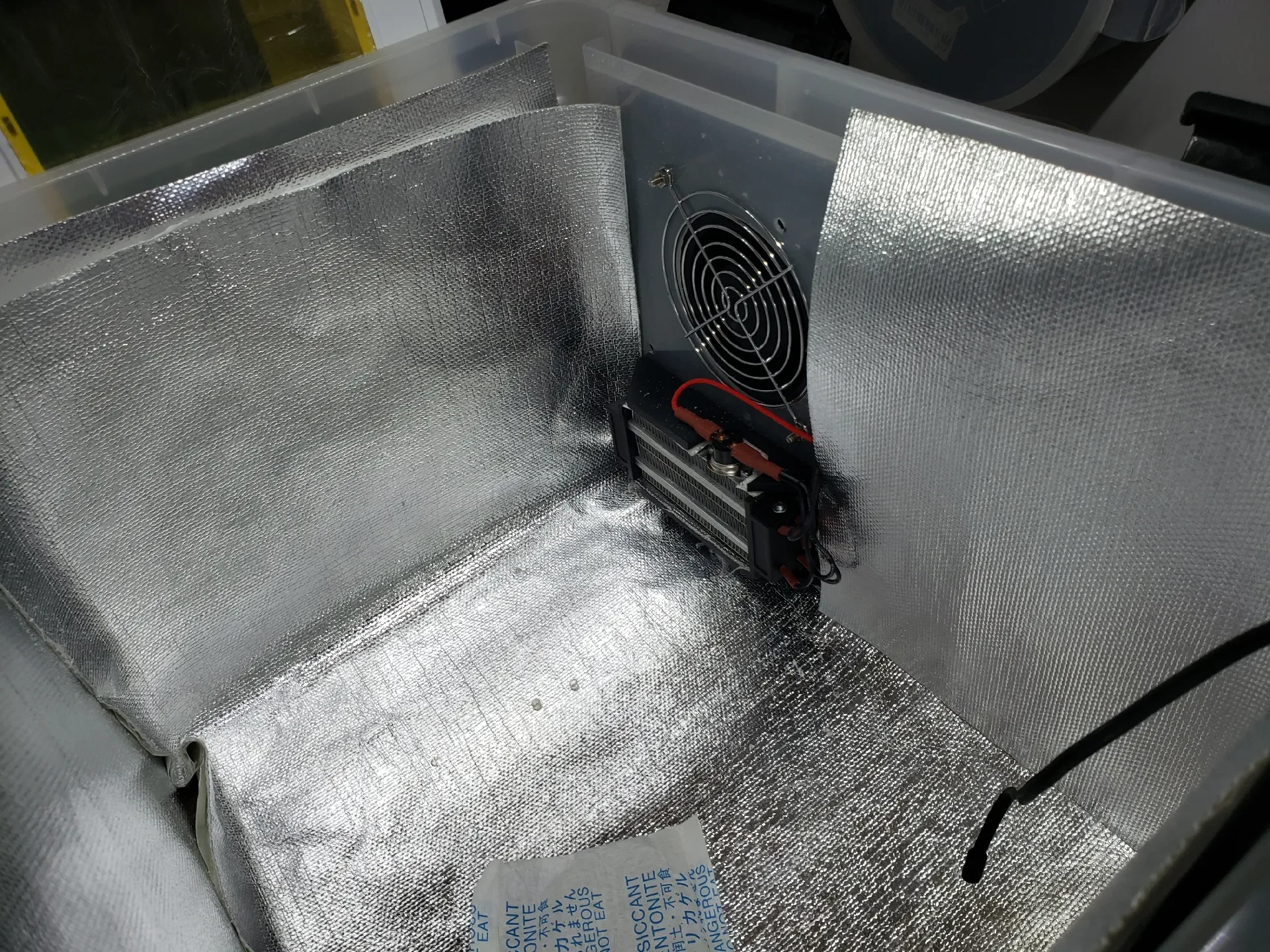

Возможно, купите дополнительный рулон этого… Вы будете использовать две полосы шириной 1 дюйм/25 мм, чтобы защитить держатель нагревателя, а остальную часть — чтобы защитить внутреннюю часть коробки от обдуваемого горячим воздухом.
Регулятор температуры 120 В. Мне повезло с Inkbird; но есть много других вариантов. https://www.amazon.com/dp/B0152LYY0I
Некоторое оборудование M4. Вентилятор должен поставляться с винтами достаточной д��ины для его установки. Вам понадобятся 4 гайки M4 для впрессовки в камеру охлаждения и 4 болта M4x16-20 мм для крепления нагревателя и камеры к боковой стороне коробки.
Плоская коробка с крышкой объемом 18-25 л. Тот, который я использовал, имеет размеры примерно 12x17x10 (ДxШxВ). Большинство катушек имеют диаметр около 8 дюймов. Постарайтесь выбрать одну с толстыми прозрачными сторонами. Эта популярна в сообществе, но я не использовал ее… https://www.homedepot.com/p/Ezy-Storage-18L-19Qt-Waterproof-Clear-Latch-Tote-IP-67-FBA34060/314650516

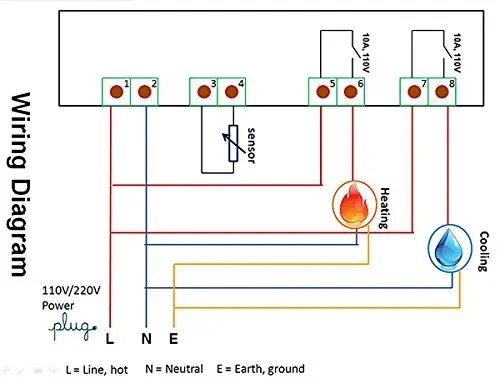

Один кусок провода 16-20AWG длиной 3-4 дюйма для использования в качестве перемычки на регуляторе температуры. Еще больше, если вы хотите удлинить провода для нагревателя и/или вентилятора.
Примечания

Если вы находитесь в стране с напряжением 220-240 В, вам нужно будет отрегулировать нагреватель/вентилятор/регулятор температуры с учетом этого факта.

Выбор нити — ABS/ASA или лучше. PETG, PLA, PLA+ недостаточно хороши — они плавятся.

Я также включил распечатанную табличку с рекомендуемыми температурами и временем высыхания. Изменение цвета на слое 8.

Распечатайте детали на столе в такой ориентации, которая не требует опор.

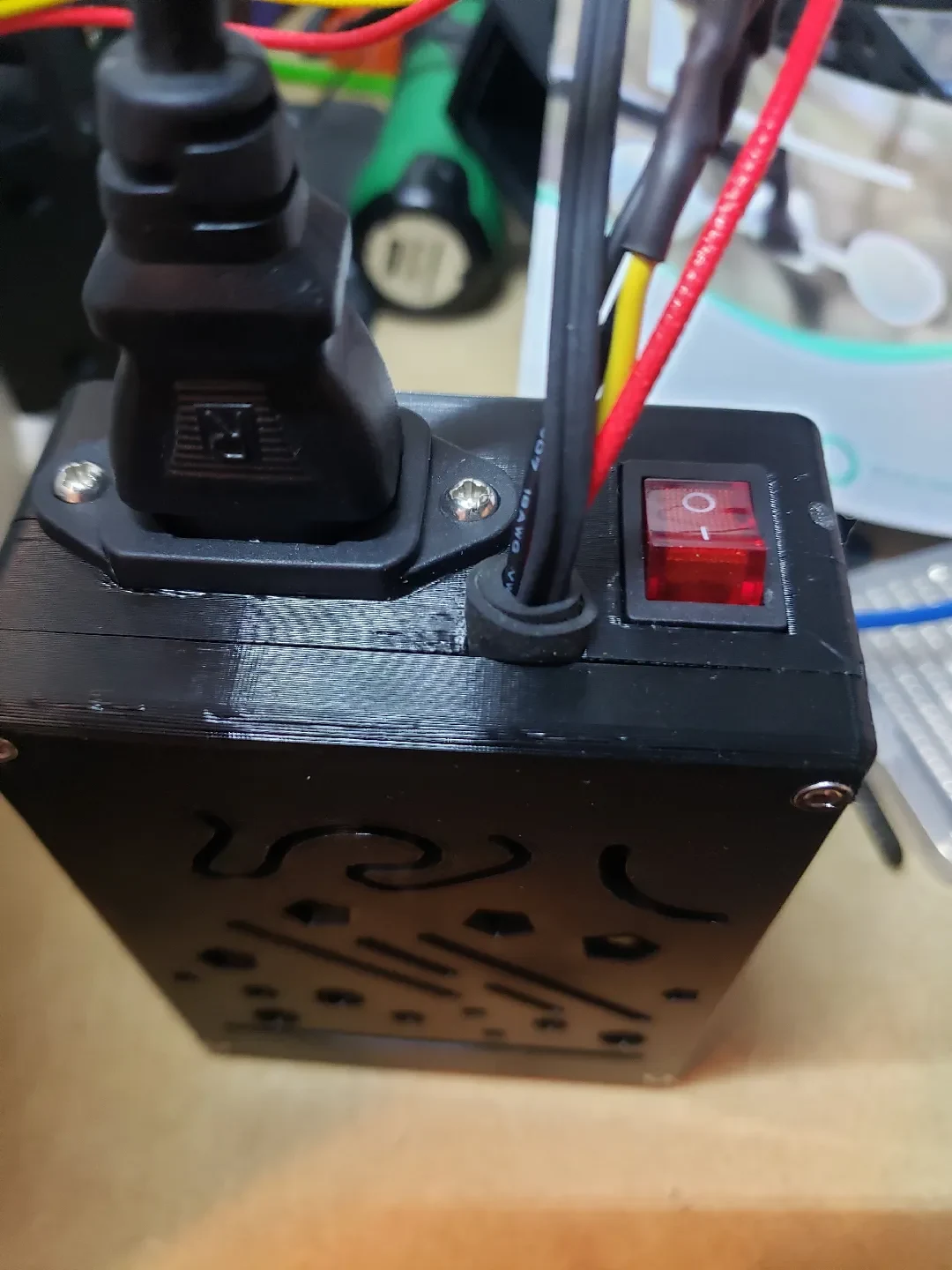

Распечатайте корпус для вашего регулятора температуры — открытое напряжение 120 В не годится. Могу ли я смиренно предложить свою модель https://www.printables.com/model/899566-temperature-controller-box-for-inkbird-and-clones

Я ставлю в сушильный ящик 4 катушки и вешаю датчик температуры на одну из катушек с горячей стороны. Убедитесь, что датчик температуры находится внутри корпуса и не заблокирован теплозащитой.

Инструкции:
Установка оборудования
Вставьте гайки М4 в отверстия в камере статического давления — используйте болт М4, чтобы зафиксировать их.
Нарежьте полоски теплозащитного экрана для держателя обогревателя, снимите клейкую маску и приклейте.
Отметьте отверстия для воздухозаборника и нагревателя (но пока не для вентилятора).
Отметьте монтажные отверстия, поместив вентилятор в камеру статического давления и поместив его в нужное место.
