Корпус повышающего регулятора Hyland

Это модифицированная версия G0MJW модифицированной версии блока питания Kozon для генератора сигналов DDS.

Я удалил отверстия для винтов, потому что два из них никогда не совпадали ни в одной из предыдущих конструкций, а также потому, что печатная плата и крышка хорошо и плотно прилегают друг к другу, поэтому дополнительное оборудование казалось излишним.

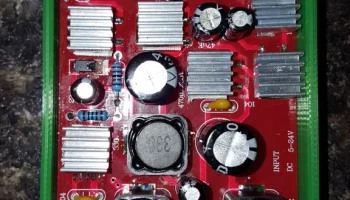

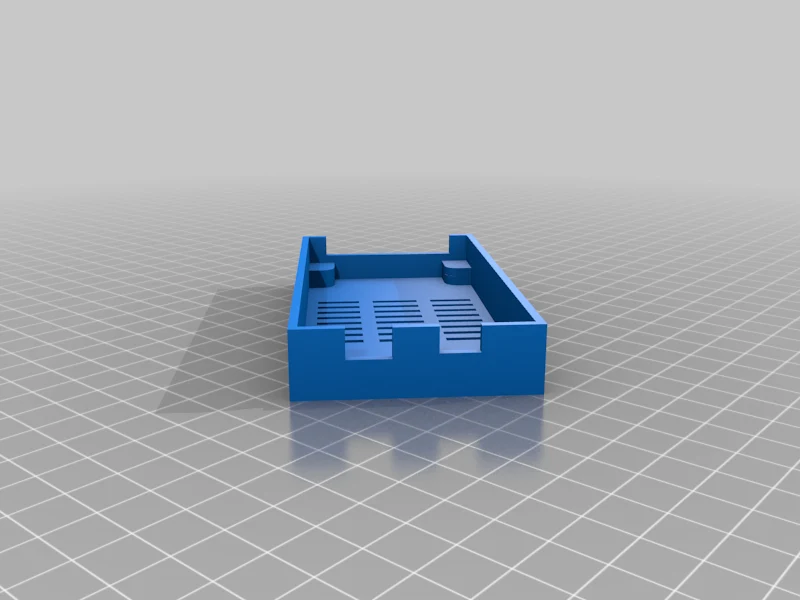

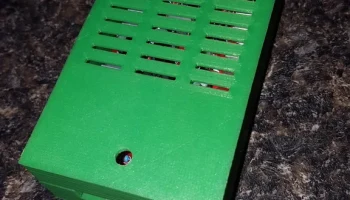

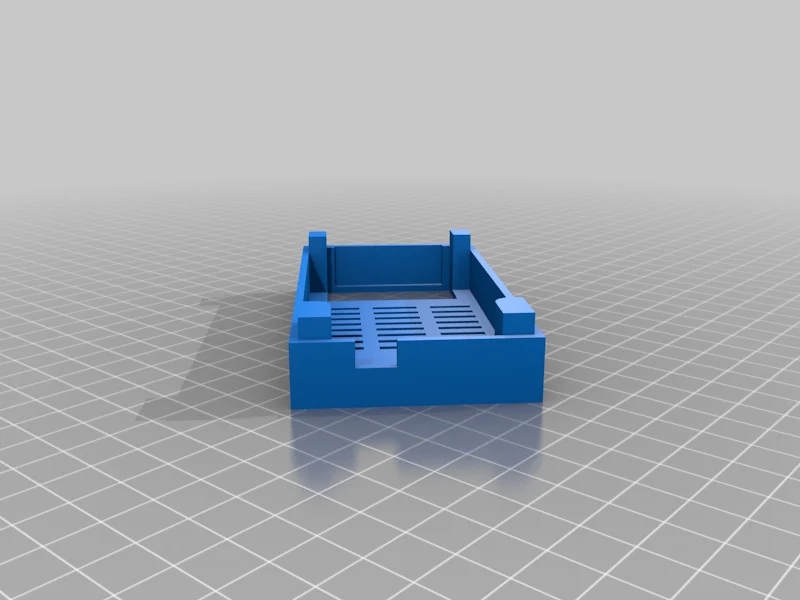

Я повторно использовал вентиляционную решетку, которую G0MJW установил на нижнюю часть корпуса, в верхнюю часть. Как отмечает G0MJW, для SMD-компонентов рассеивание тепла часто лучше и более желательно на земле, конструкция этой конкретной печатной платы была нацелена на простоту, и любые улучшения, которые можно было бы получить, прикрепив синхронизаторы к нижней части платы, скорее всего, будут потеряны из-за плохого контакта поверхности с несовершенными ваннами припоя и повышения температуры. Тем не менее, я оставил глубину основания и вентиляционную решетку основания без изменений по сравнению с улучшенной конструкцией G0MJW.

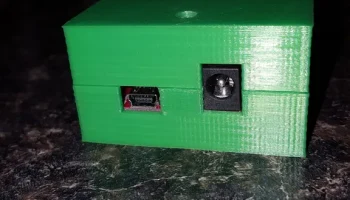

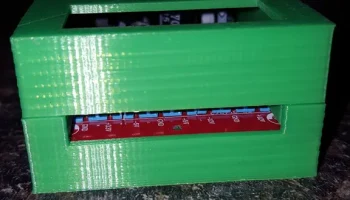

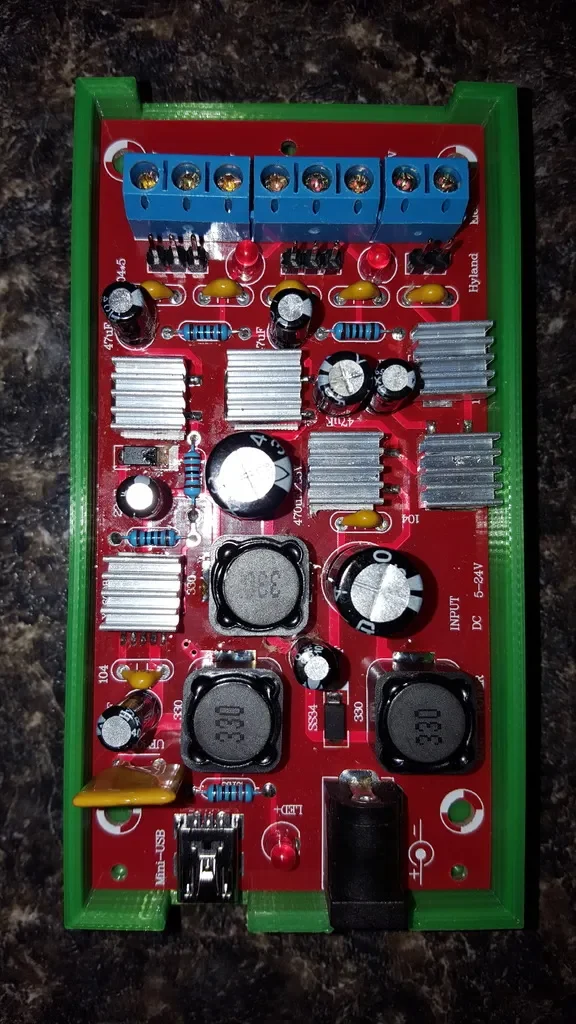

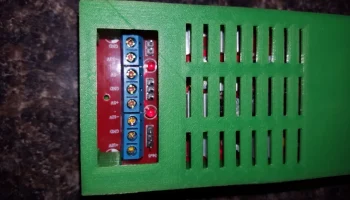

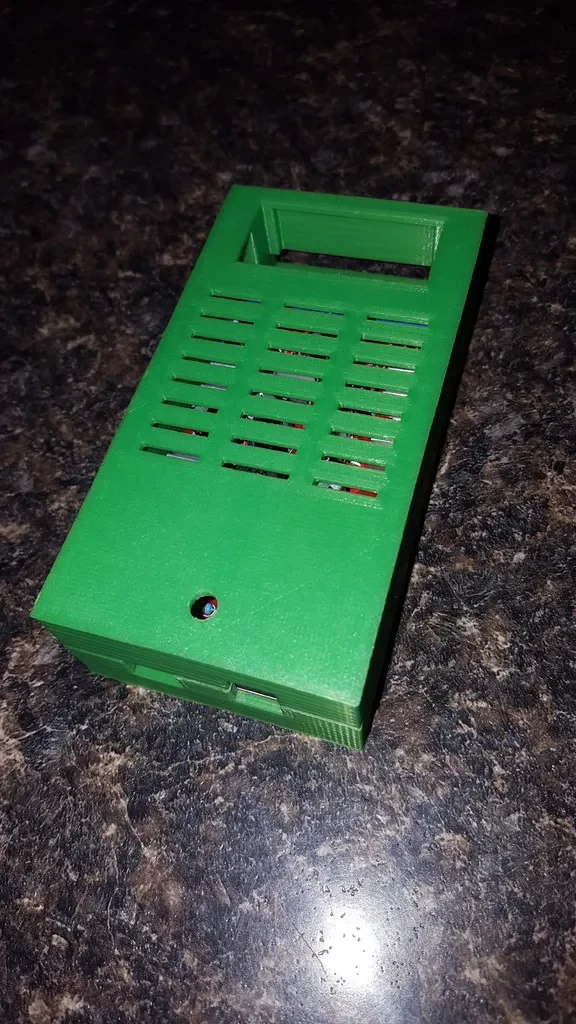

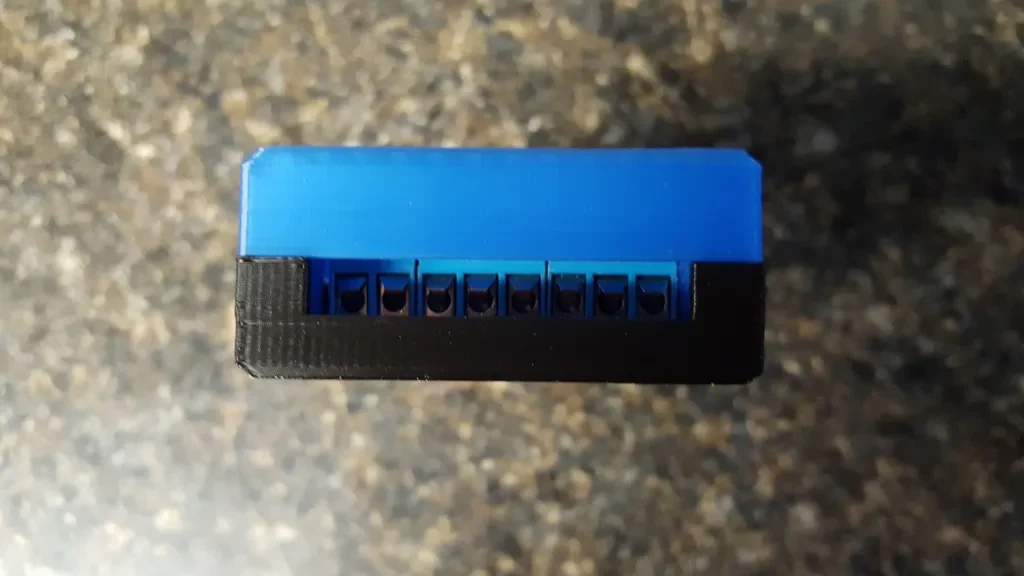

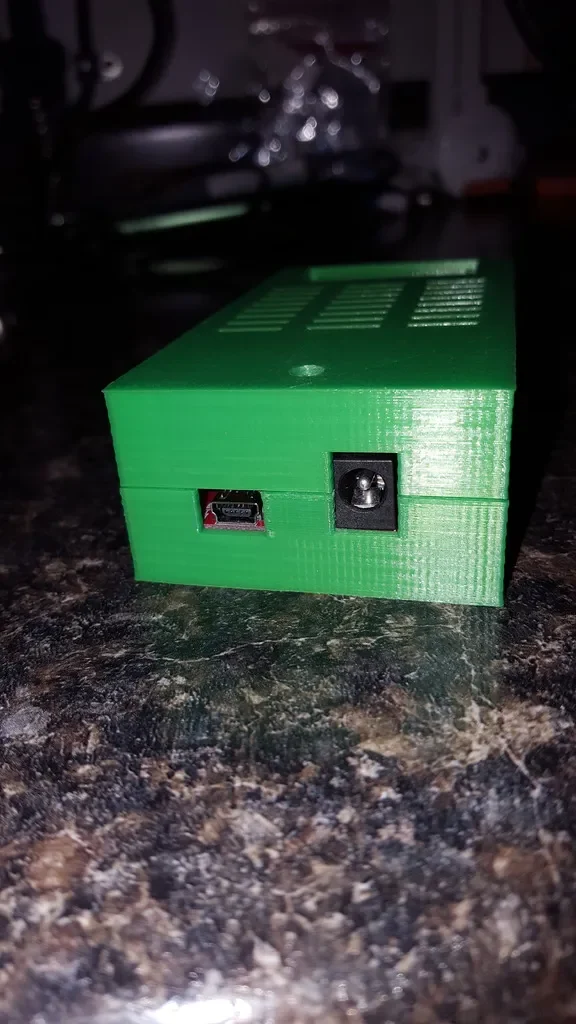

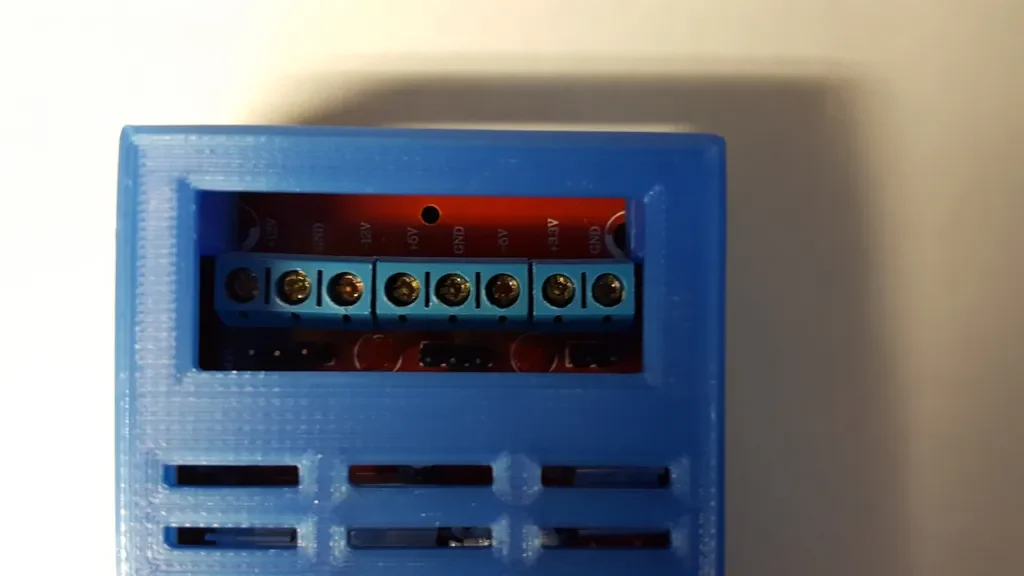

В верхнюю часть корпуса я добавил большую зону доступа для винтовых клемм и разъемов, а также отверстие для светодиода входящего питания. Кроме того, я сбрил пластик с внутренней стороны ножек, который частично закрывал последнюю винтовую клемму с обеи�� сторон печатной платы. Сверху и снизу я расширил отверстие для разъема входящего питания, поскольку этот разъем был частично заблокирован на моей печатной плате.

Модификации доступа не нужны, если вы используете эту плату исключительно для функционального генератора, для которого она чаще всего продается, однако я считаю, что это устройство чрезвычайно удобно для питания всех типов проектных схем, поэтому доступ к винтовым клеммам и штыревым разъемам весьма полезен.

Я хотел бы поблагодарить Козона за его оригинальный дизайн и G0MJW за его улучшения.

Надеюсь, кто-нибудь найдет эти дальнейшие адаптации полезными.

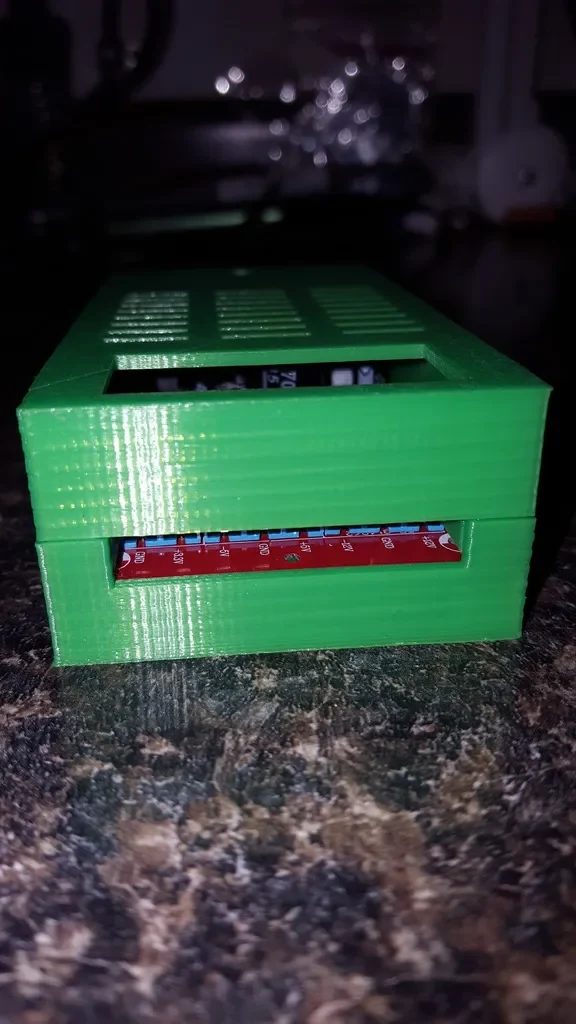

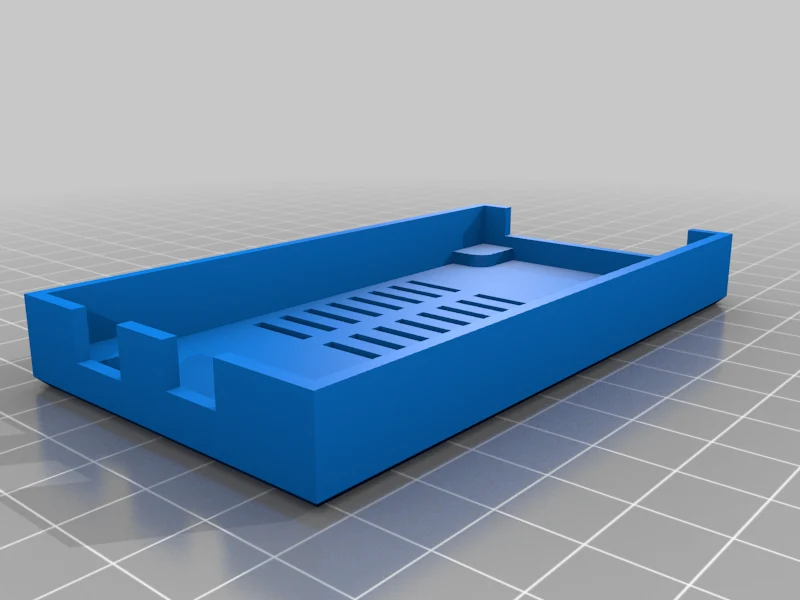

07302020 Добавлена ​​версия 2 этой коробки. Версия 2 имеет более короткие верхнюю и нижнюю половины, чтобы уменьшить общий профиль устройства в сборе. Версия 2 также имеет все ско��енные края и измененные отверстия для ввода питания, которые больше соответствуют расположению платы и размерам соответствующих разъемов. Хотя я оставил нижние вентиляционные отверстия, версия 2 больше не поддерживает нижнюю тепловую синхронизацию. Если вы собрали устройство так, как задумано и в соответствии с инструкциями, плата должна подойти правильно. Я оставил файлы версии 1 здесь. Файлы версии 2 помеч��ны как таковые.
