Экто-очки своими руками

Цель

Детали в этой распечатке были использованы для модификации пары сварочных очков и создания дешевого и простого набора Ecto Goggles. Они не точны на экране и не предназначены для этого. Поскольку «Охотники за привидениями» используют модифицированные излишки очков, я решил, что их снаряжение не всегда подойдет.

Мои очки входят в комплект из двух сварочных очков Chicago Electric (артикул 63355) от Harbour Freight. Я использовал пару с откидными линзами, показанными на фотографии справа.

Модификация

Каждый глаз в очках этого типа имеет прозрачную пластиковую линзу в основной части и тонированную пластиковую линзу в откидной части. Каждая линза удерживается на месте пластиковым фиксатором внутри. На каждом фиксаторе вы можете увидеть два выступа, расположенные на расстоянии 180 градусов друг от друга, которые помогут вам отвинтить фиксатор.

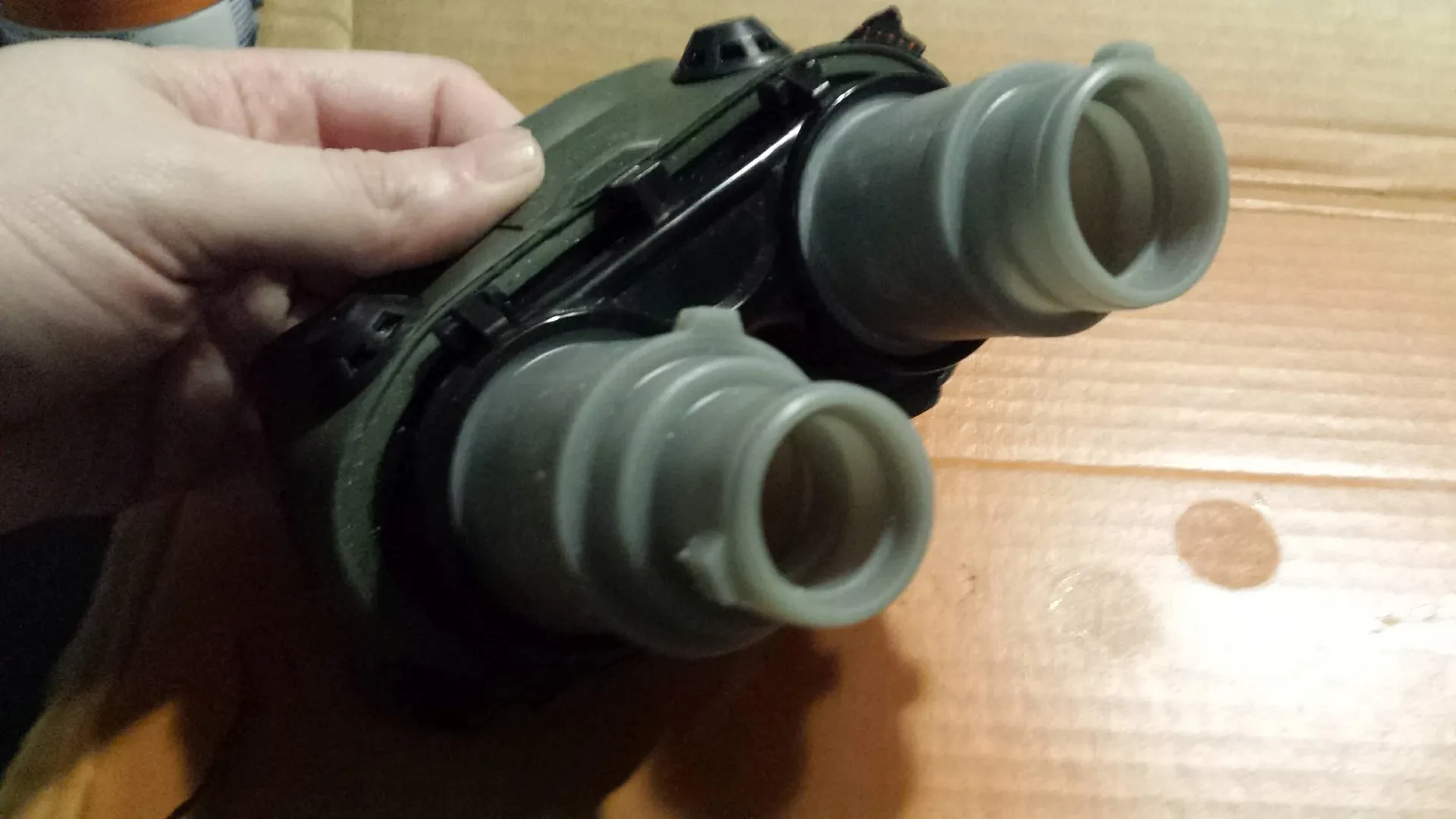

Отвинтите фиксаторы в откидной части и снимите тонированные линзы. На их место вставьте бочки из этой распечатки. Более короткий и толстый ствол должен заходить за левый глаз владельца.

Примечание: напечатанные стволы способны вибрировать и даже вращаться в своих корпусах. Если вы хотите предотвратить это, вам нужно будет либо приклеить их к корпусу, либо чем-то проложить, прежде чем вставлять фиксатор обратно. Я не делал ни того, ни другого.

На каждом стволе есть по два выступа с отверстиями. При желании в них можно вставить короткие винты М3 в качестве «рычагов».

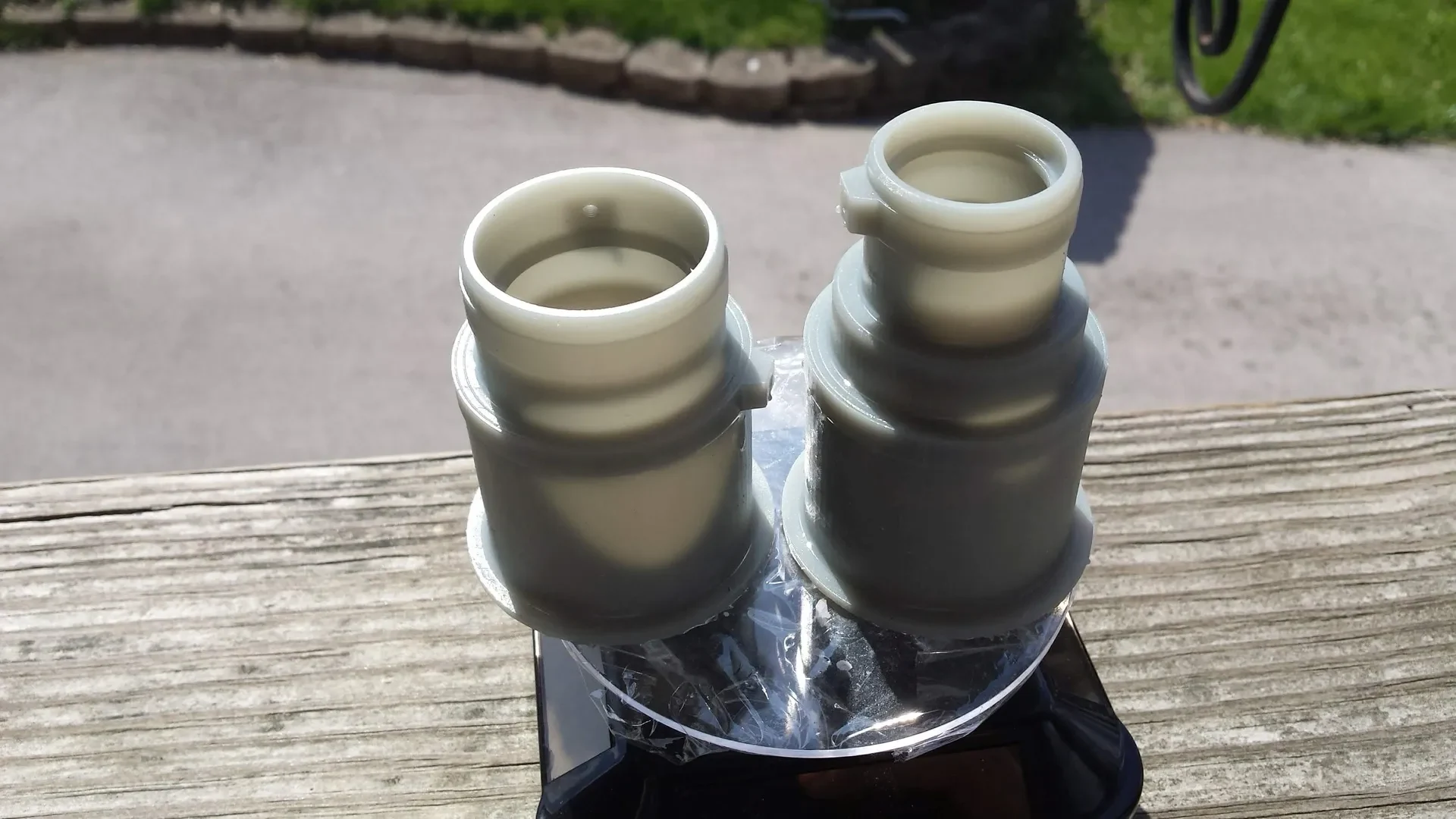

Примечание. Мои стволы были напечатаны на полимерном принтере, но принтер FDM, вероятно, подойдет так же хорошо. Я включил файлы для печати на любом типе, и единственная разница в том, что в версии Resin резьба смоделирована в виде тех выступов, которые я только что упомянул. Обычная версия файлов просто с дырками. Возможно, вам придется просверлить и/или нарезать отверстия, чтобы получить достаточный зазор, если винты не работают сразу, и, возможно, приклеить винты на место, если они слишком ослаблены.

Краска

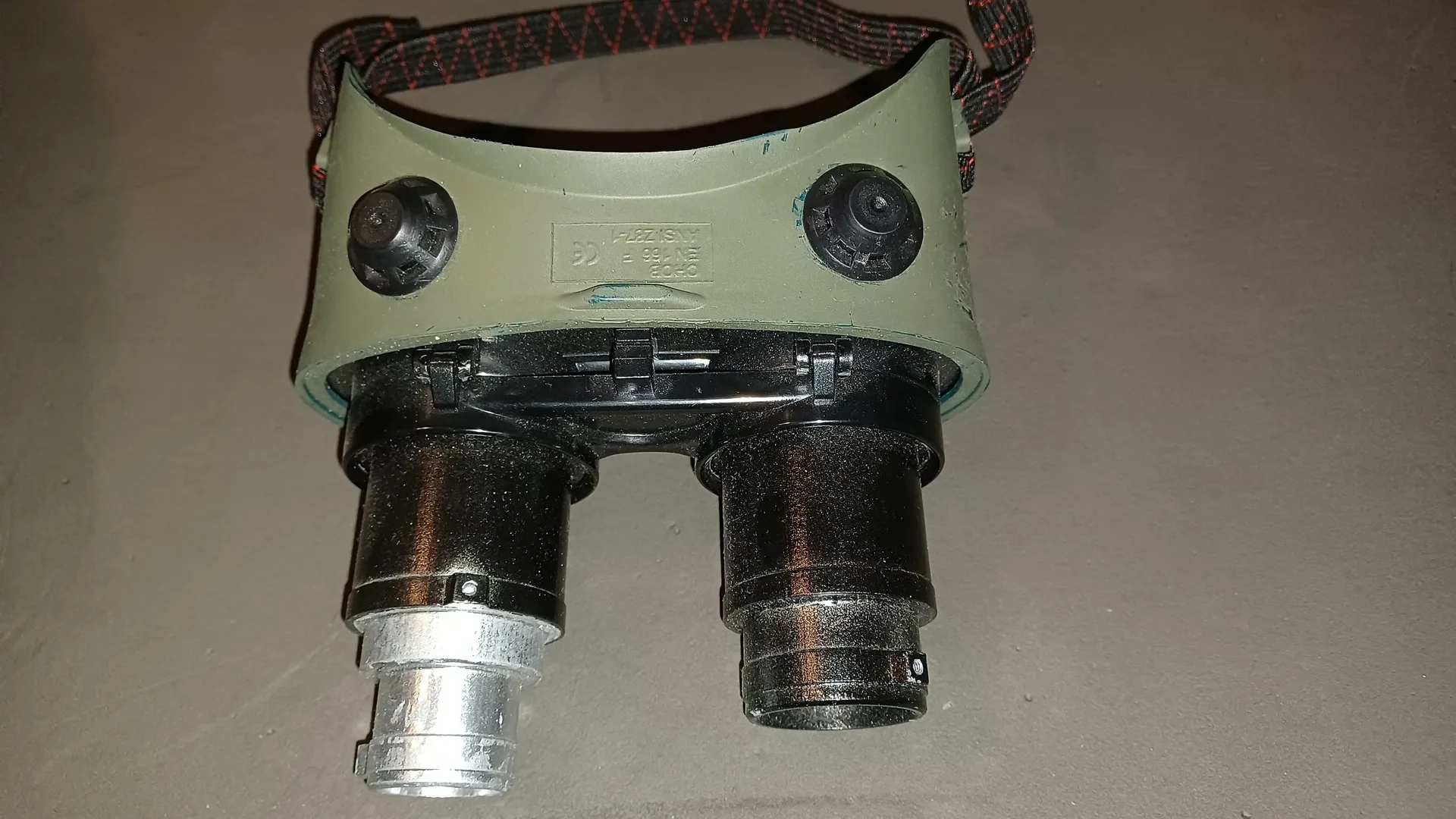

Я покрасил стволы металлическим покрытием Rustoleum Bright Chrome, а затем закрасил его черным цветом (чтобы замаскировать края черного цвета, пока он не высохнет, а затем удалить те области, обнажающие серебряный «потертость»). Однако, если вы сделаете то же самое, возможно, вам захочется слегка отшлифовать участки, которые будут окрашены в черный цвет. В противном случае хромированная отделка приведет к неправильному поведению черной краски. Если это произойдет, нанесите его очень тонкими слоями, уделяя много времени высыханию.

Виниловая оправа этих очков имеет синий цвет и устойчива к краске. Вероятно, не помешало бы попробовать заранее потереть винил с помощью Brillo или чего-то подобного. Я использовал баллончик самопротравливающей автомобильной грунтовки Rustoleum Olive (модель № 249322, артикул Home Depot 500563).

Чтобы покрасить раму, лучше всего сначала снять эла��тичный ремень, пластиковую лицевую панель и четыре пластиковых вентиляционных отверстия. Что касается вентиляционных отверстий, я считаю, что вы можете просто растянуть виниловые отверстия вокруг кромки на внутренней стороне очков и вытащить пластиковую часть.

Лицевая панель крепится к раме с помощью небольших зажимов и защелок с обеих сторон в нижней части рамы. Некоторые версии очков могут иметь только кнопки. Отстегните защелку с одной стороны, затем (если у вас есть зажимы) потяните внешнюю рамку к центру и вверх (от лицевой панели), чтобы ослабить зажим.

После этого вы сможете открыть раму и отделить ее от лицевой панели. Возможно, вы захотите повторить то же самое с другой стороны, чтобы полностью отделить носовую часть, просто чтобы убедиться, что она прокрашена повсюду.

Я дал краске некоторое время застыть, прежде чем снова ��обрать очки. Я не помню, сколько времени, но думаю, это была как минимум неделя, а может и несколько. Грунтовка поцарапается, если что-то поцарапает ее, но нормальный износ трудно заметить с любого расстояния. Мои очки по-прежнему в порядке, спустя почти три года.
