Конфорка для оплавления USB-C PD своими руками........

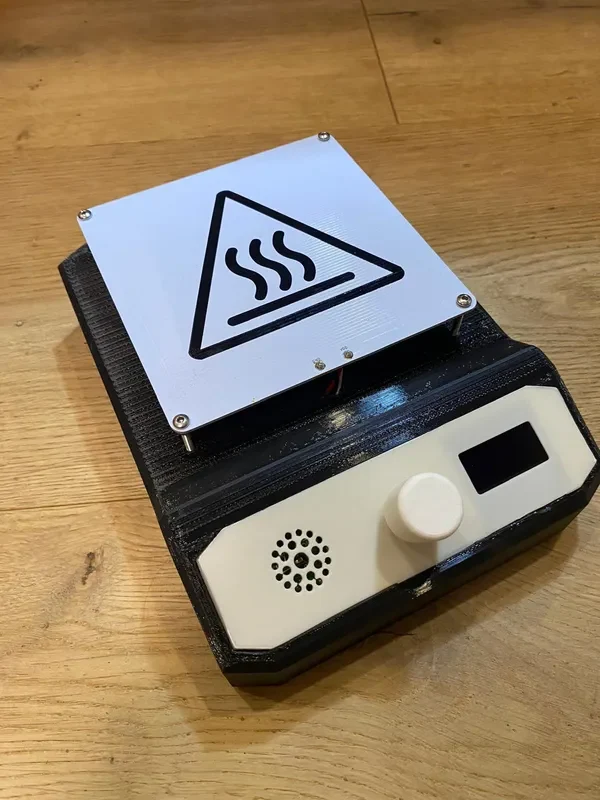

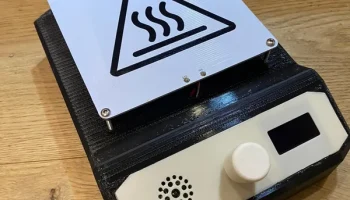

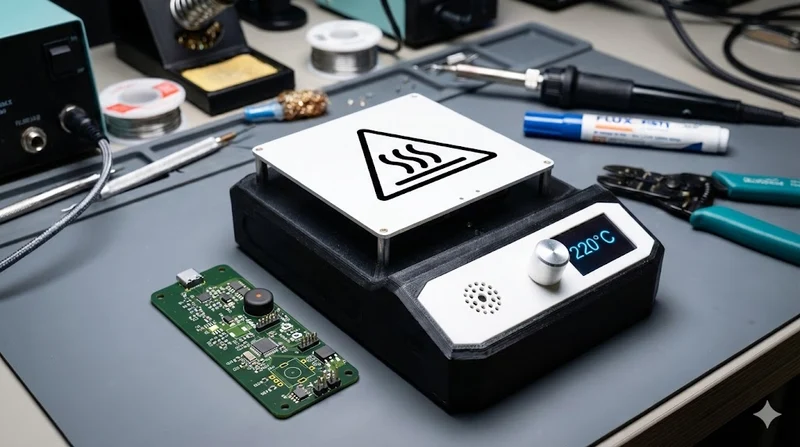

Это специальный корпус для моего проекта DIY Reflow Hotplate с открытым исходным кодом. Он превращает специальную алюминиевую печатную плату и микроконтроллер STM32 в портативный паяльный инструмент профессионального уровня с питанием от USB-C (100 Вт).

Полная документация и руководство

Это всего лишь корпус, напечатанный на 3D-принтере. Полное руководство по сборке, список деталей (BOM) и сборку электроники можно найти на странице:

Полное руководство: [Страница с инструкциями]

Электроника и прошивка: [репозиторий GitHub]

⚠ ВАЖНЫЕ ИНСТРУКЦИИ ПО ПЕЧАТИ

НЕ ИСПОЛЬЗУЙТЕ PLA. Поскольку это устройство генерирует температуру до 250°C, лучистое тепло плавит или деформирует PLA.

Материал: требуется PETG, ASA или ABS.

Заполнение: 20-30 % (сетка или гироид).

Периметры: 3 стены, рекомендованные по прочности.

Поддержка: для выреза OLED могут потребоваться минимальные поддержки в зависимости от возможностей вашего принтера.

Требуемое оборудование (механическое)

Для сборки этого корпуса вам понадобится:

Термофиксирующие вставки M3: для монтажных отверстий в нижней части корпуса.

Винты M3: различной длины (для крепления печатной платы и нагревателя).

Гайки M3: используются в качестве прокладок/стойок между нагревателем и пластиковым корпусом.

Винты M5: для крепления верхней крышки к нижней части корпуса (промышленный вид).

Совет по сборке (важный)

При установке нагревательной пластины убедитесь, что между алюминиевой печатной платой и пластиковым корпусом имеется воздушный зазор. Используйте гайки M3 или металлические стойки на винтах, чтобы приподнять пластину немного над пластиком. Не прикручивайте нагреватель непосредственно к пластику!

Удачной печати и пайки! Если вы создадите это, пожалуйста, опубликуйте make!
