Форма катушки с воздушной намоткой своими руками с одинак..

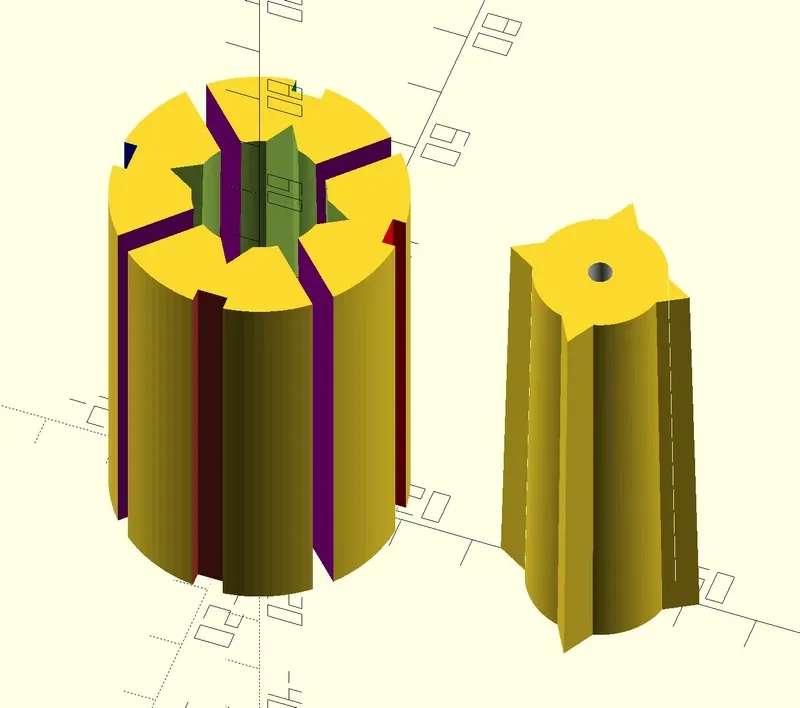

Ранее я загружал файлы OpenSCAD для изготовления катушки с воздушной обмоткой (индуктора) своими руками с использованием 3D-печатной формы с конусом, позволяющим готовой катушке легко соскальзывать с формы. Вероятно, это по-прежнему самый простой и эффективный способ изготовления такой катушки, но я хотел посмотреть, смогу ли я придумать конструкцию, позволяющую получить катушку одинакового диаметра. Вот результат. Сама форма катушки состоит из цент��ального сердечника и четырех частей, показанных на первом рисунке, а четыре полоски, показанные на втором рисунке, должны быть напечатаны, чтобы фактически удерживать обмотки провода.

Файлы OpenSCAD являются параметрическими. Число витков, количество витков на дюйм и размер провода определяются инструкциями в файле полосок. Диаметр катушки определяется файлом формы, и вам следует использовать это же значение для полосок, поскольку вместе с числом витков на дюйм задаетс�� правильный угол для прорезей в полосках. Длина рулонной формы определяется отдельно, но должна быть немного длиннее полоски.

Я оставил полоску отдельным файлом, поскольку для изготовления нескольких копий рулона требуется только одна печатная форма, тогда как для каждой бухты необходимо четыре печатных формы. В слайсере полоску должно быть легко повторить столько раз, сколько необходимо.

Видео на YouTube, объясняющее процесс сборки, можно найти здесь:
