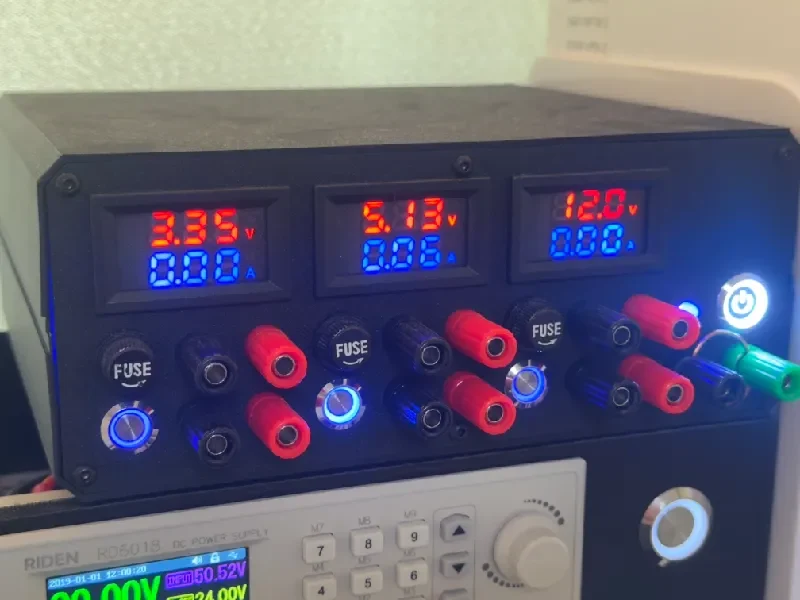

Настольный блок питания ATX своими руками.

Для получения дополнительной информации посетите мой github: https://github.com/chanmin723/DIY-ATX-Bench-Power-Supply.

Особенности

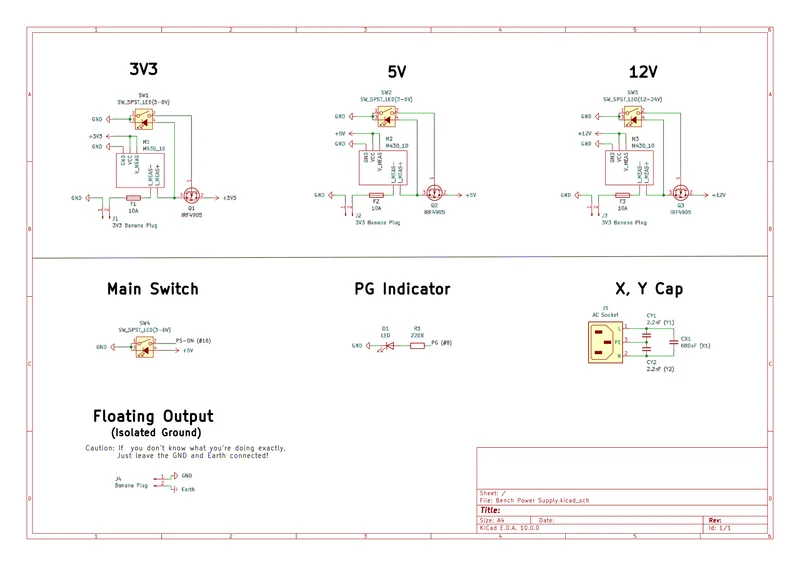

Я изменил исходную конструкцию, чтобы она лучше соответствовала моим конкретным потребностям и повысила надежность:

Модернизированный МОП-транзистор с P-каналом: оригинальный IRF9540 заменен на IRF4905. Это обеспечивает гораздо меньший $R_{DS(on)}$ и ��олее высокую токовую мощность, уменьшая тепловыделение.

Упрощенная схема светодиодов: удален N-канальный МОП-транзистор для индикатора переключателя. Светодиод переключателя теперь управляется напрямую, что упрощает внутреннюю проводку.

Оптимизированный интерфейс: удалены USB-порты для зарядки, поскольку лично я ими не пользуюсь.

Поддержка плавающего выхода: добавлены дополнительные клеммы для плавающего выхода, что обе��печивает более гибкую конфигурацию заземления и предотвращает образование контуров заземления при работе с чувствительным испытательным оборудованием.
ВНИМАНИЕ: Если вы не до конца понимаете плавающий выход, оставьте GND и землю подключенными!
