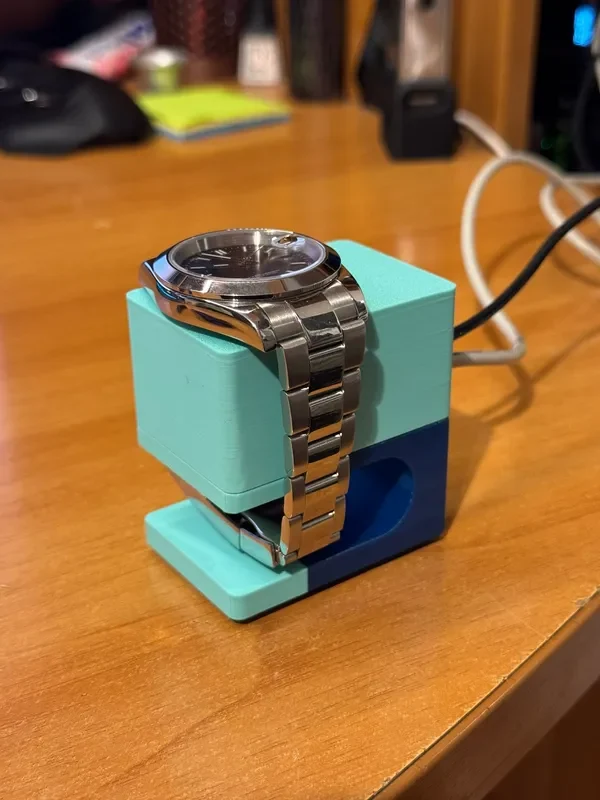

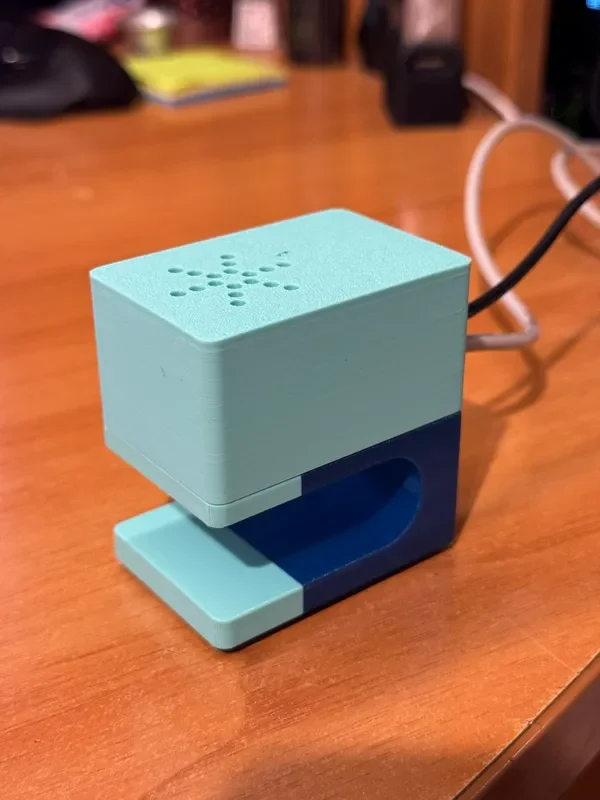

Этот DIY Timegrapher представляет собой проект для 3D-печати, предназначенный для анализа производительности механических часов. Используя пьезоэлектрический керамический зуммер и аудиоусилитель LM386, он улавливает звук тиканья часов, который затем можно проанализировать с помощью программного обеспечения TG с открытым исходным кодом (https://tg.ciovil.li/).

Необходимые компоненты: (Все доступно на Aliexpress)

Пьезоэлектрический керамический зуммер
Аудиоусилитель LM386
USB-кабель
AUX-кабель

Инструкции по подключению:

Подключите пьезоэлектрический зуммер — один провод к GND, другой к AUDIO IN модуля LM386.

Подключение кабеля AUX — Подключите сигнальный провод (наконечник разъема AUX) к AUDIO OUT модуля LM386. Заземляющий провод (гильза вилки AUX) идет на GND.

Питание модуля. Подключите VCC (обычно 5 В) и GND USB-кабеля к модулю LM386.
