Корпус DPS5020

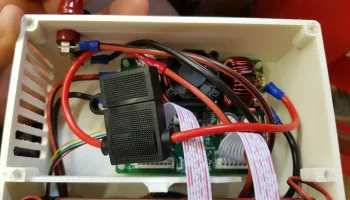

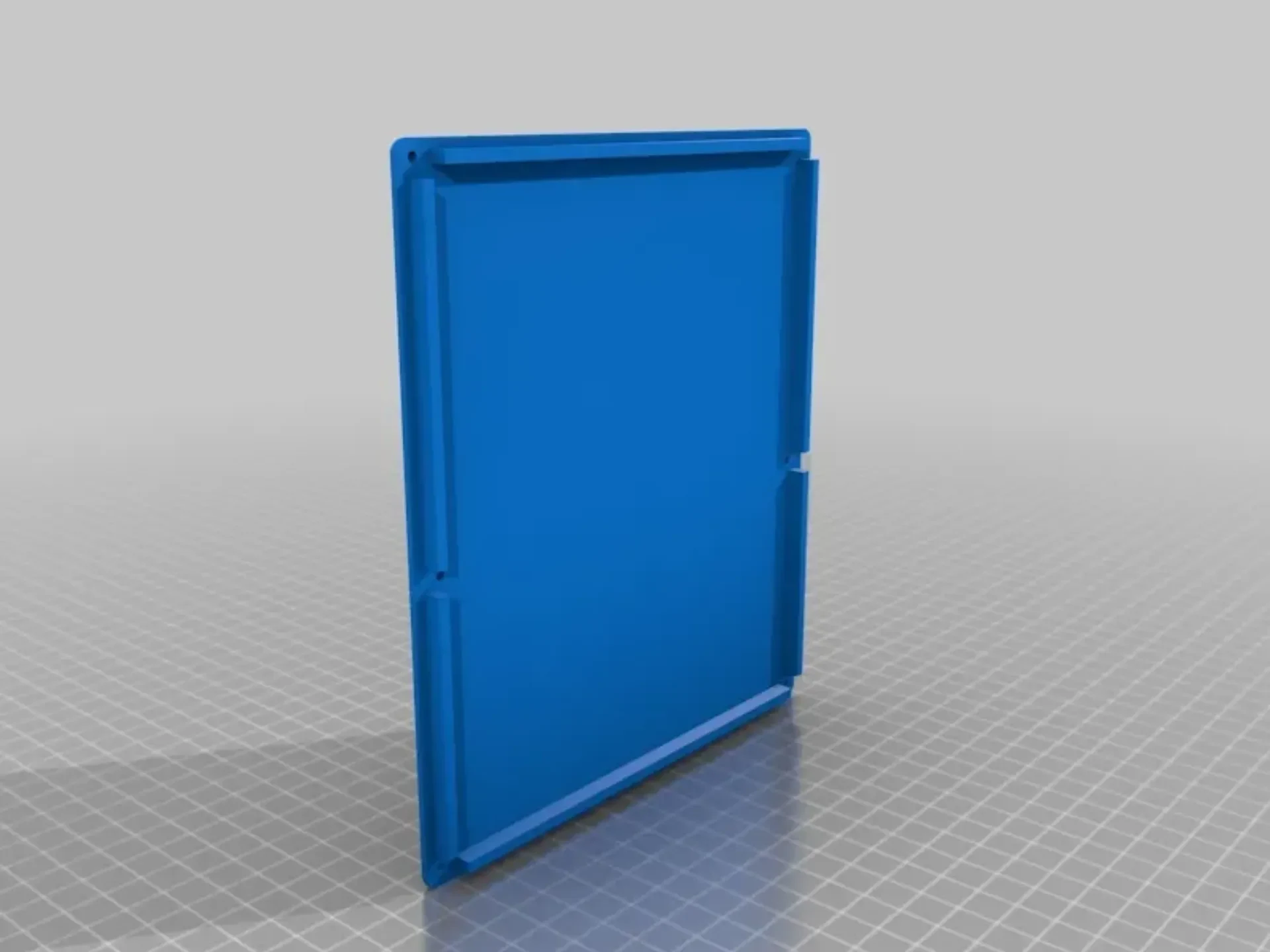

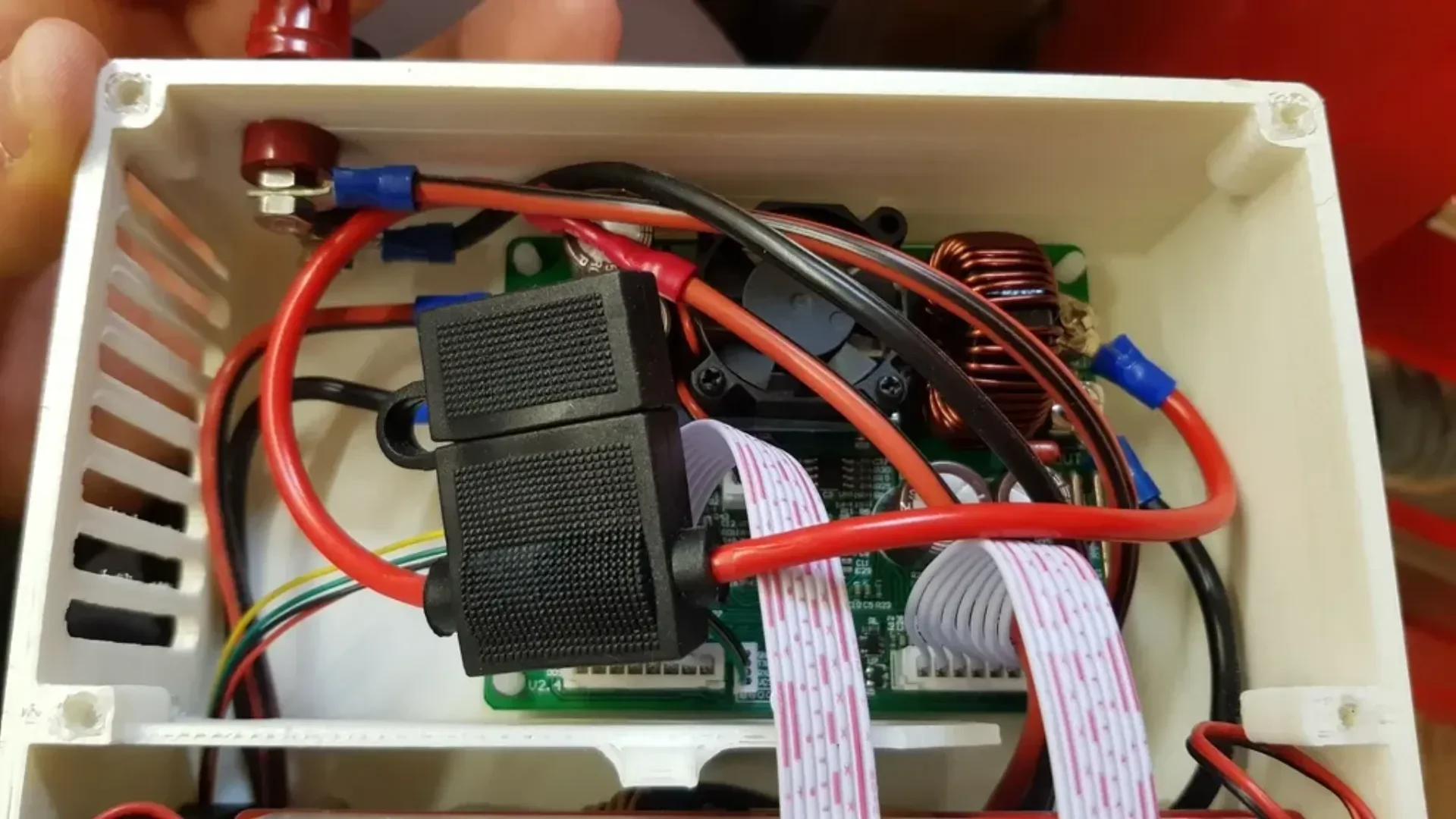

Корпуса для модуля питания DPS5020. Он спроектирован таким образом, что вам не придется работать аккуратно при снятии опоры. Отверстия для винтов в крышке имеют диаметр 2,5 мм, поэтому подойдет M3, однако лучше использовать специальные пластиковые винты. Для крепления электроники снизу я рекомендую винты с потайной головкой.

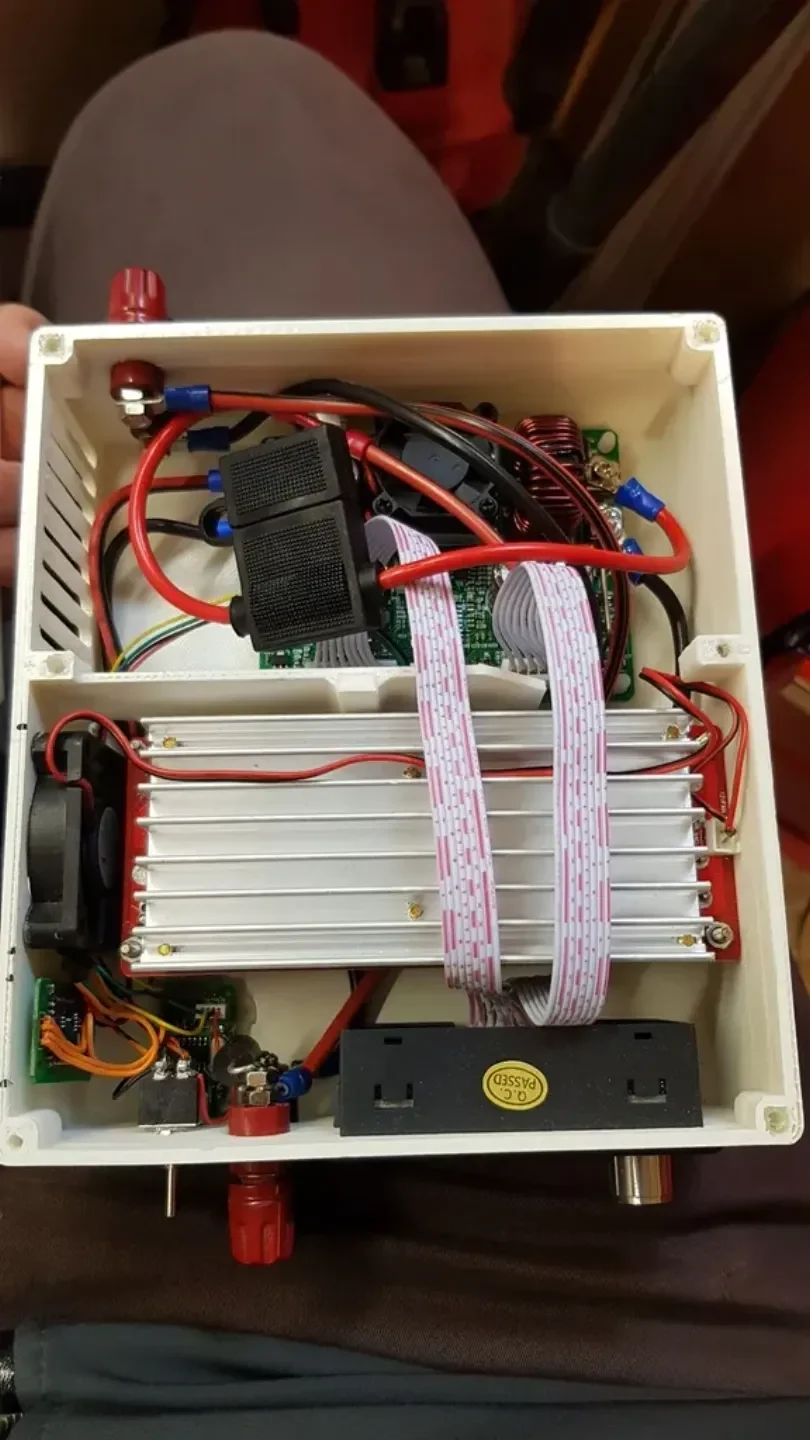

Помимо DPS5020 я использовал этот понижающий модуль, установленный радиатором вверх: https://www.ebay.de/itm/1200W-Converter-Boost-Step-up-Power-Supply-Module-Adjust-8-60V-to-12-80V-TE815-/132880741276

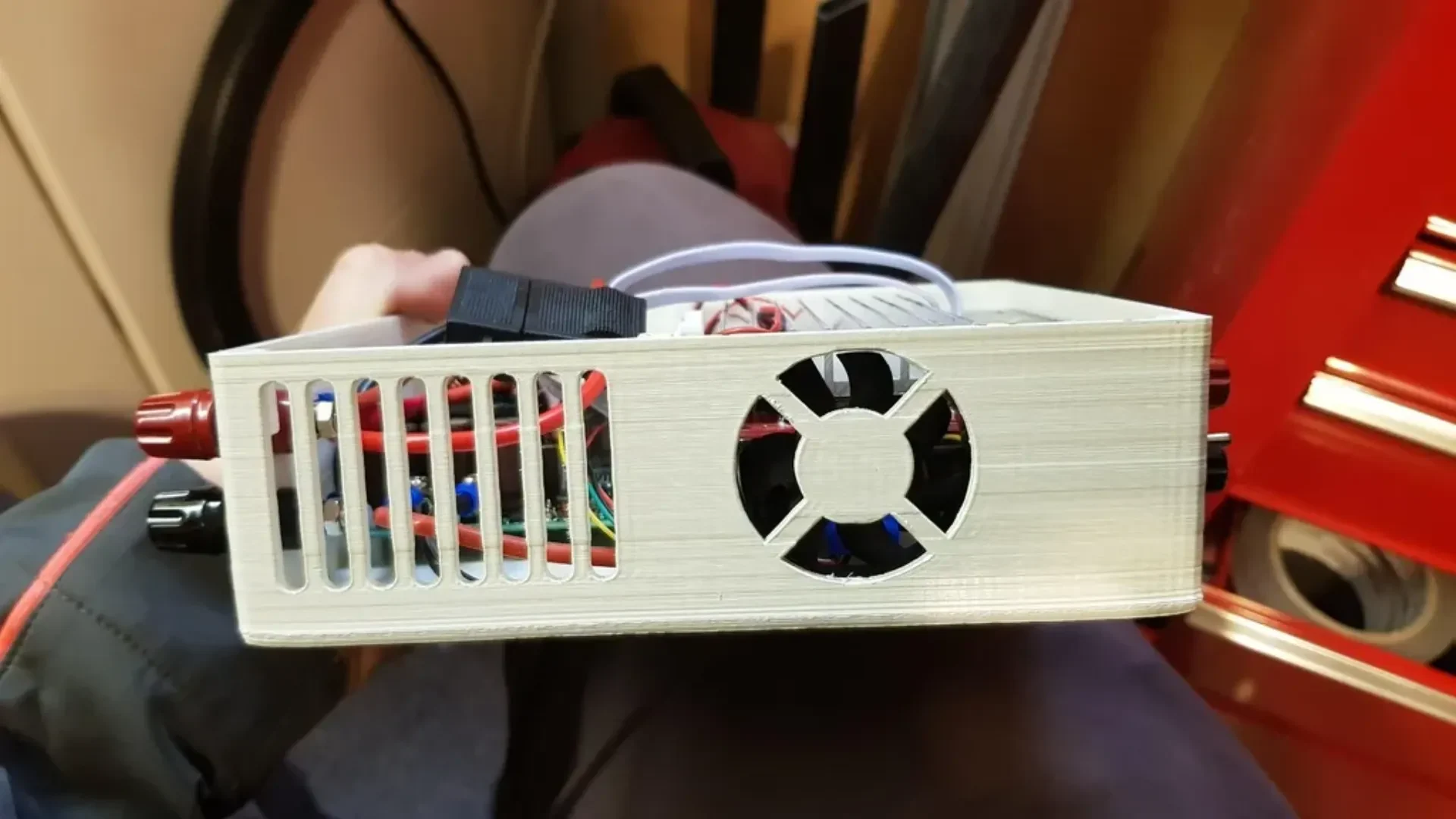

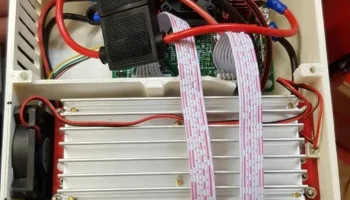

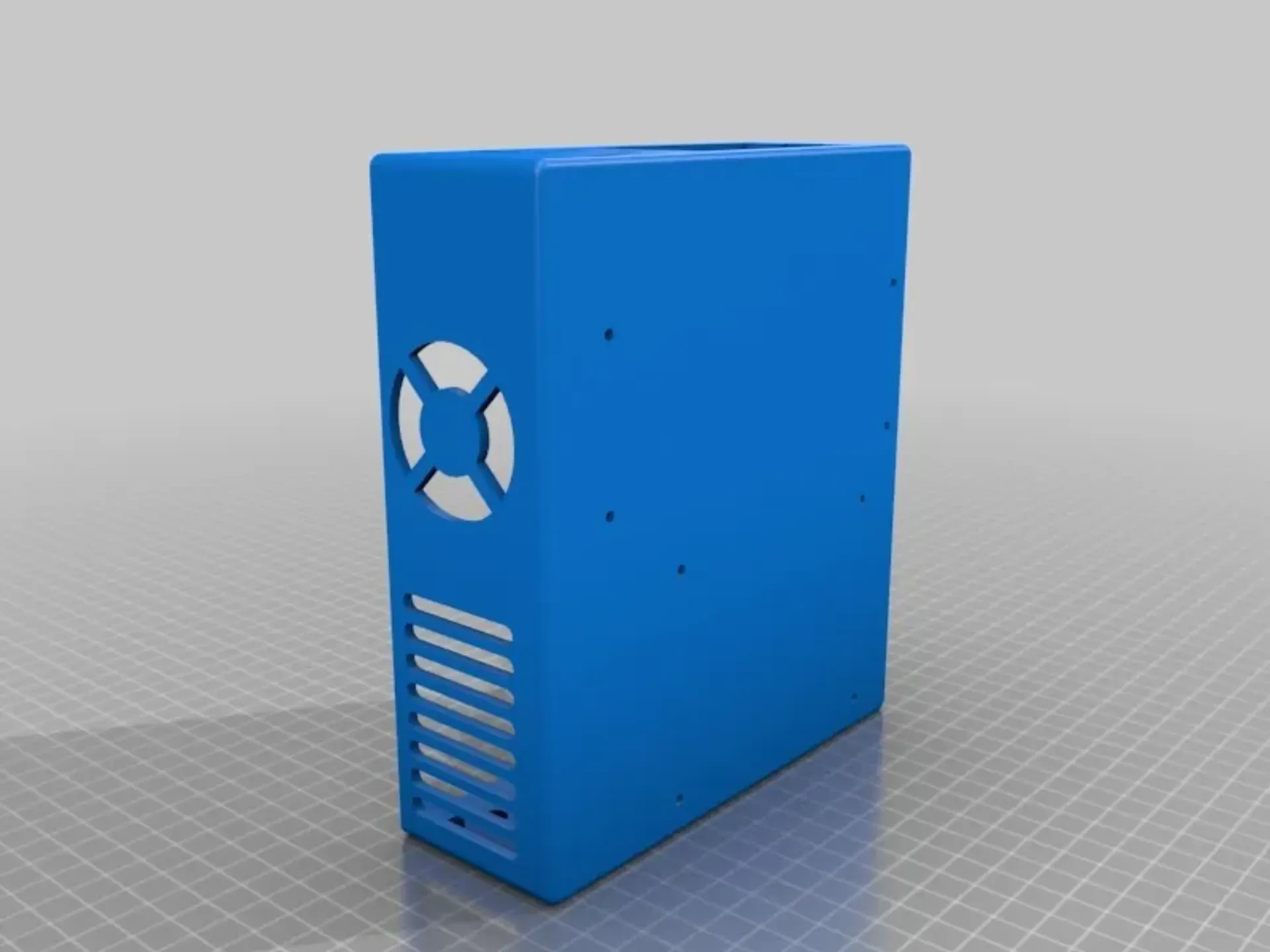

Я подключил вентилятор к этому повышающему-понижающему преобразователю и закрепил его с помощью суперклея. Отверстие для вентилятора имеет диаметр 43 мм. Кабели DPS проходят через радиатор преобразователя.

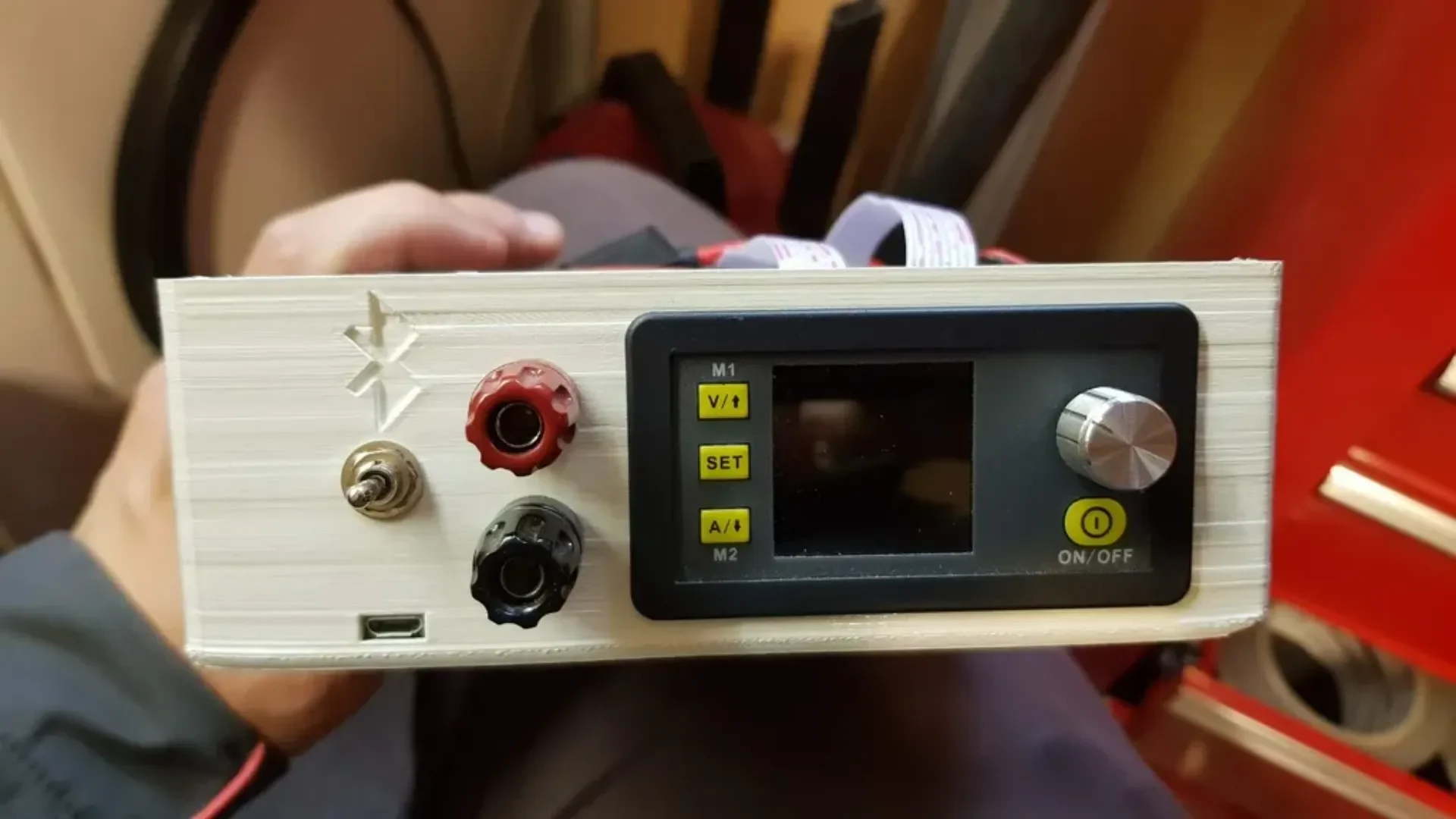

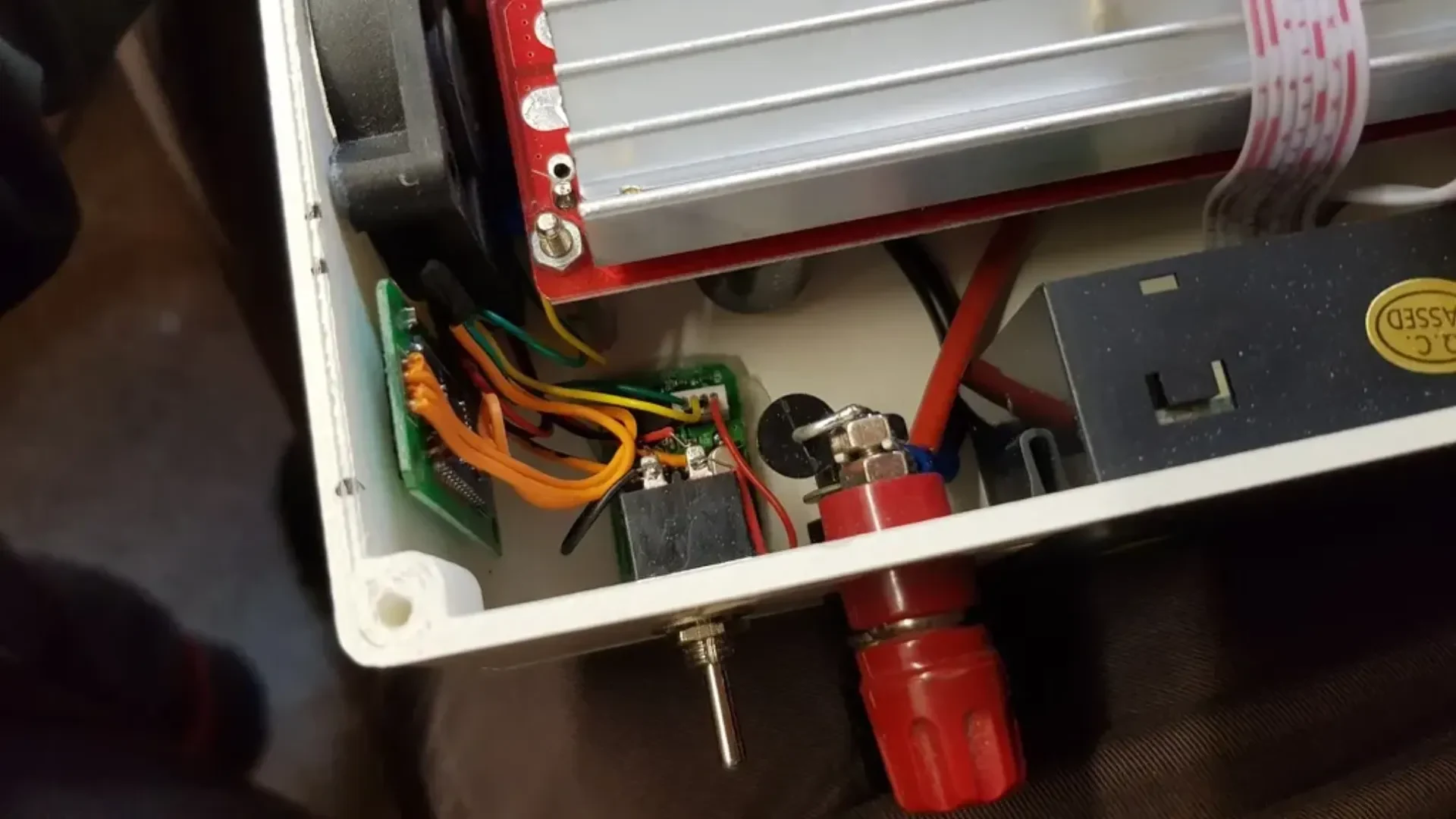

Под логотипом Bluetooth находится отверстие для переключателя, который переключает соединение между USB и Bluetooth. Я подключил переключатель к земле модуля USB/Bt.

Отверстия для банановых клемм спереди и сзади имеют диаметр 7 мм.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Не имеет значения

Поддерживает:

Да

Категория: Электроника
