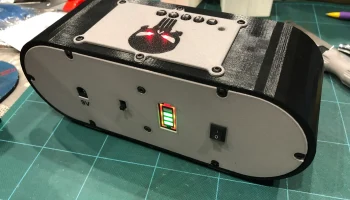

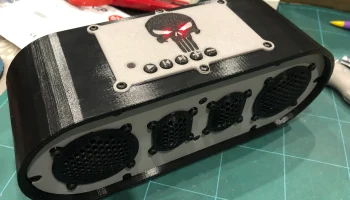

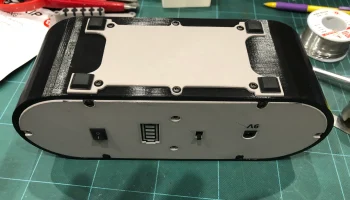

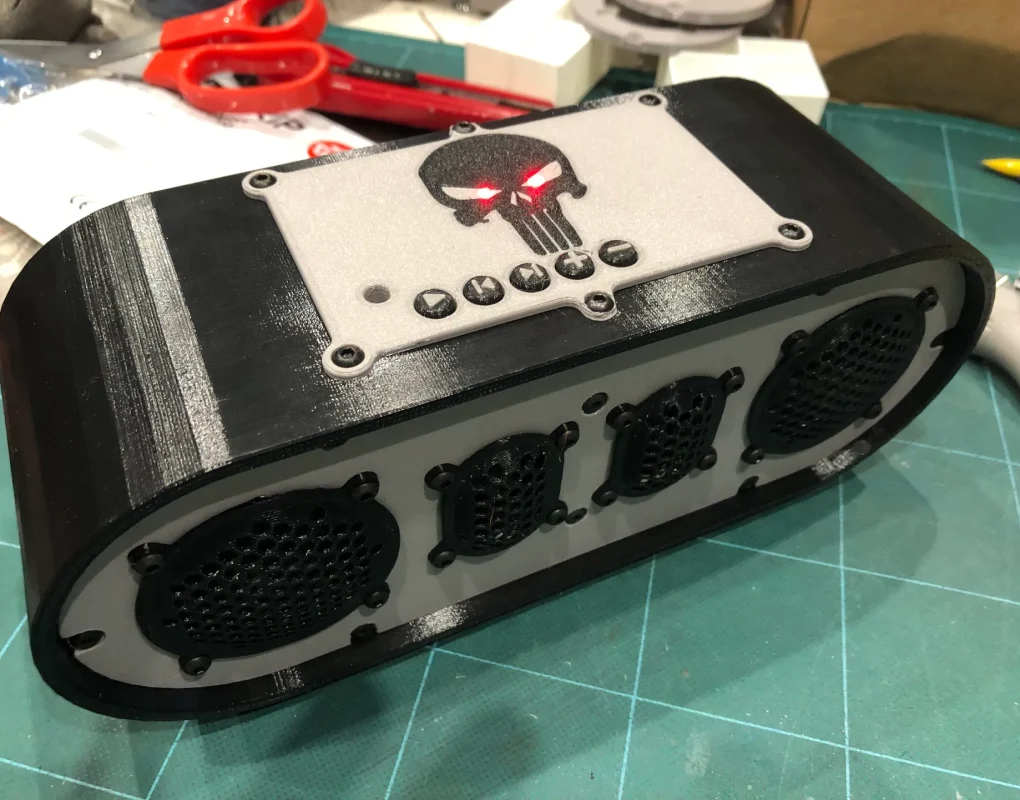

Модель самодельной Bluetooth колонки

📁  Модель самодельной Bluetooth колонки
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

Описание

Мне нужен был перезаряжаемый динамик в подвале, когда я занимаюсь спортом.

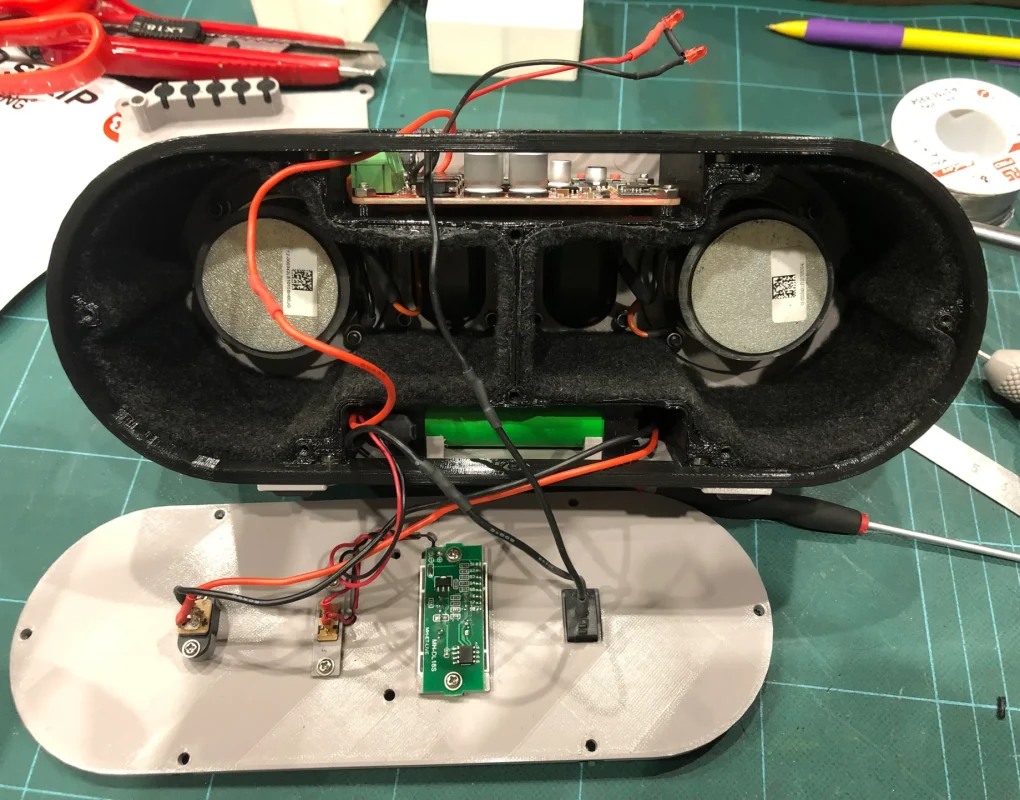

Необходимые для сборки детали:

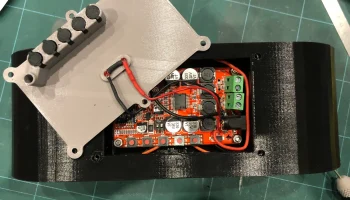

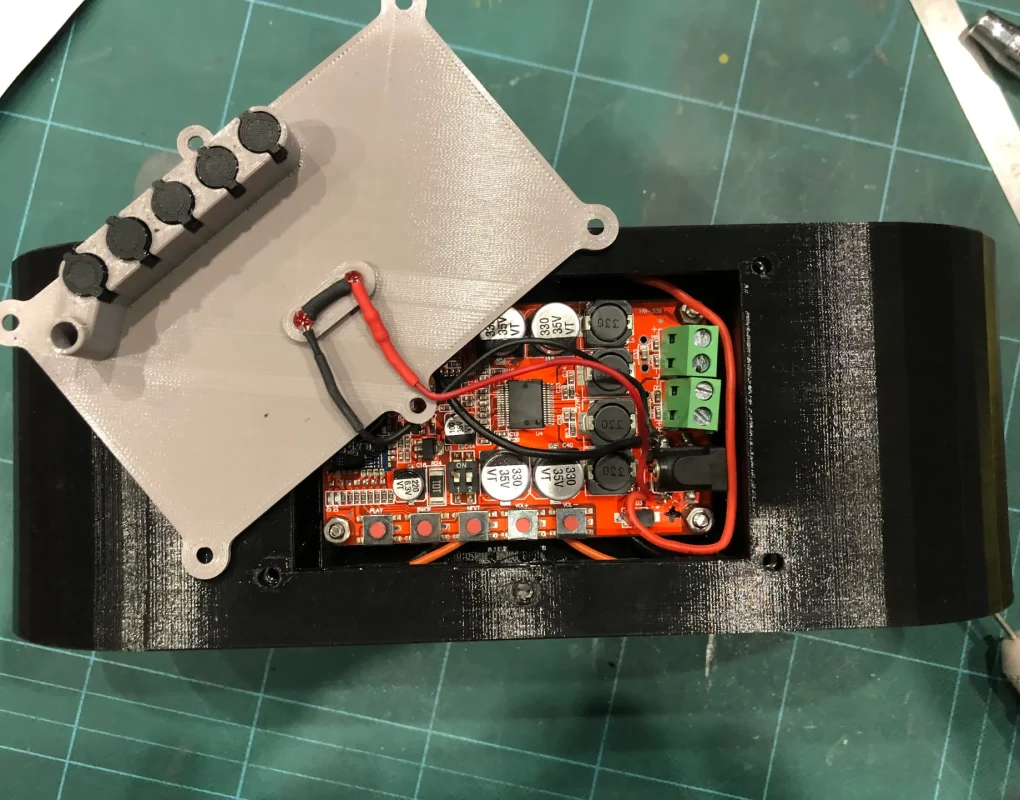

• TDA7492P 50 Вт + 50 Вт беспроводной Bluetooth 4.0 аудиоприемник цифровой усилитель плата: https://www.ebay.fr/itm/263033357309

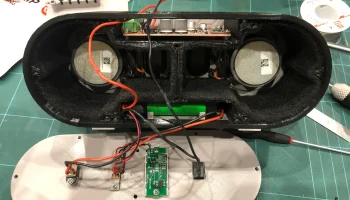

• 2-дюймовый динамик 8 Ом 5 Вт, 8 Ом, для домашней Hi-Fi аудиосистемы: https://www.ebay.fr/itm/162694469300
• 2S 8A 7,4 В 18650 литий-ионный аккумулятор BMS зарядное устройство защита баланс печатная плата: https://www.ebay.fr/itm/122175451692
• 28*40 мм басовая мембрана, небольшой стерео басовый пассивный пленочный аудиодинамик: https://www.ebay.fr/itm/152749202544
• Гнездовой разъем DC 12 В, панельный разъем питания 2,1 x 5,5 мм: https://www.ebay.fr/itm/112679984275

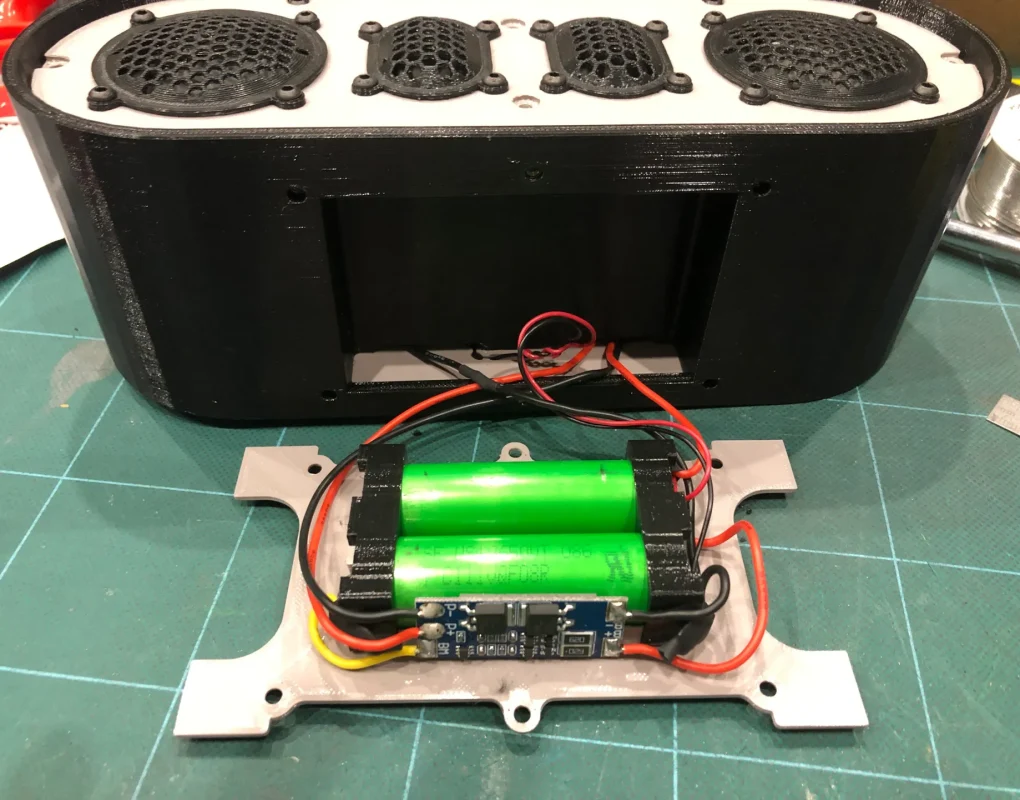

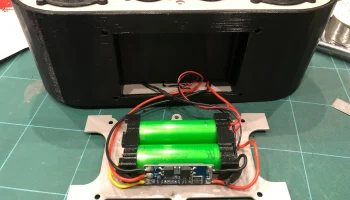

• 2 аккумулятора Samsung INR18650-25R 2500 мАч 20 А: https://www.ebay.fr/itm/143146042451

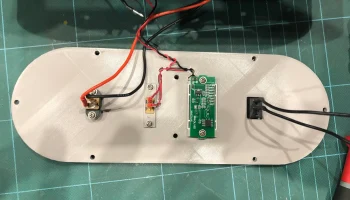

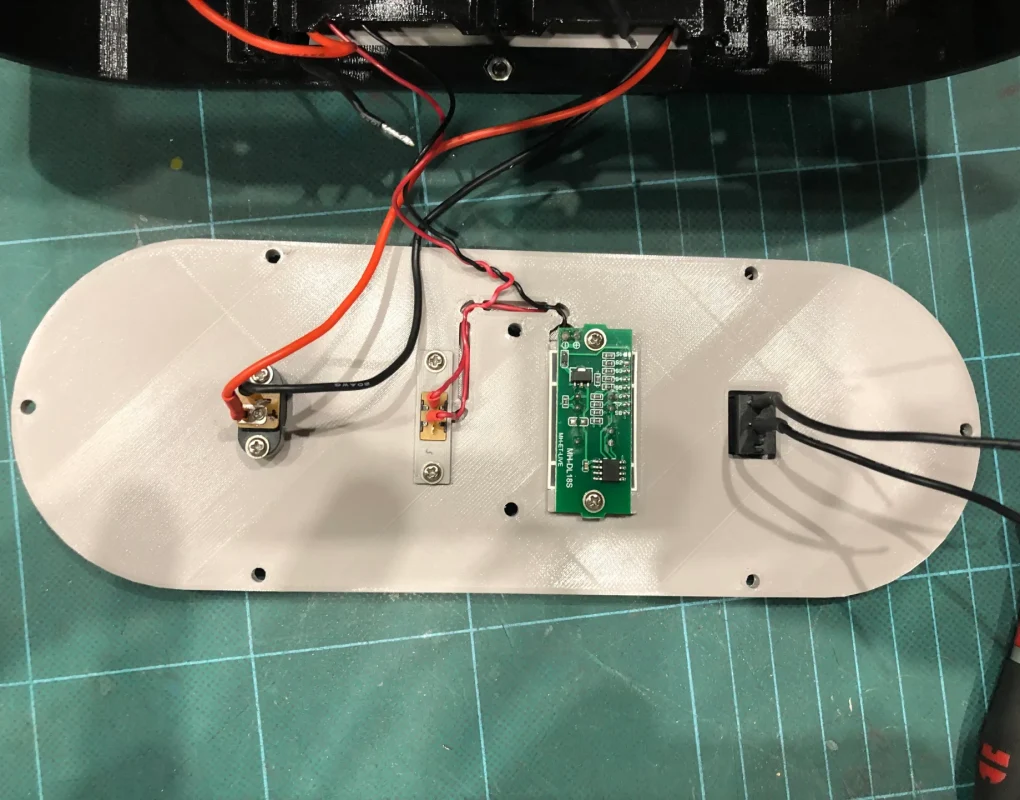

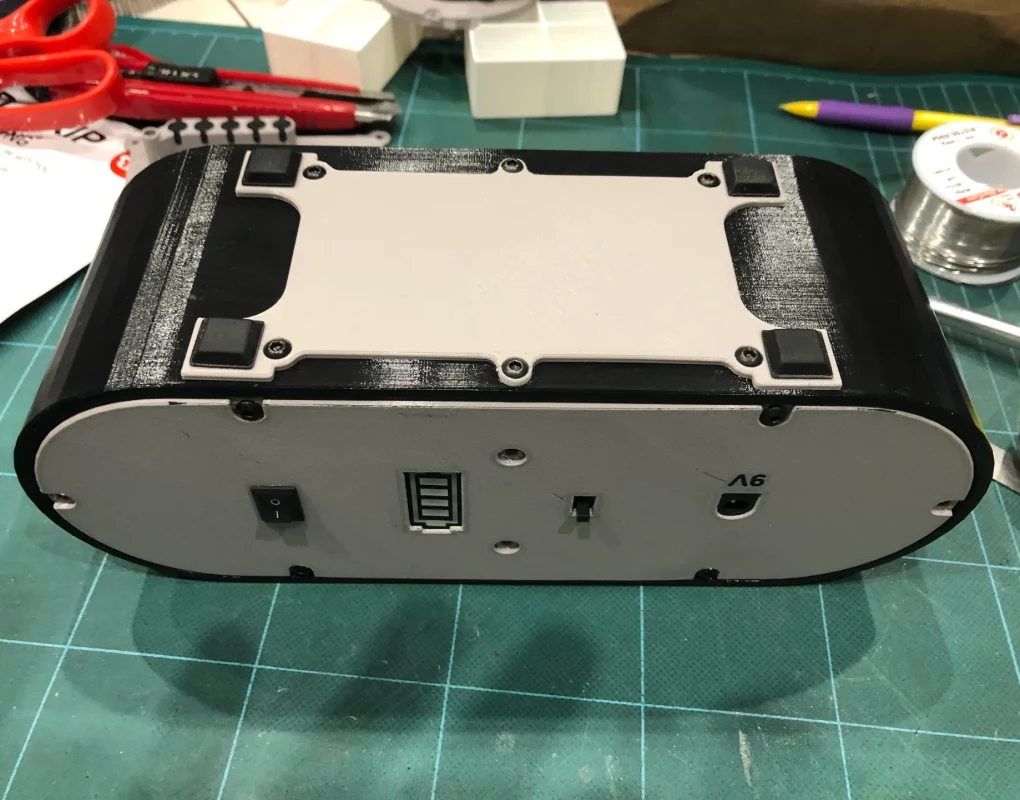

• Индикатор емкости литиевой батареи, тестер Li-ion, простой, 4,2 В, 3,7 В, 1-8S 1S/2S/3S/4S: https://fr.aliexpress.com/item/1005001782155135.html
• Микропереключатель с 3-контактным разъемом, 2 положения, 1P2T, ON-OFF, длина рукоятки 5 мм: https://fr.aliexpress.com/item/32983645797.html
• Вставной кулисный выключатель, 2 контакта, 250 В, 3 А, SPST, черный, 15x10: https://fr.aliexpress.com/item/32987717201.html

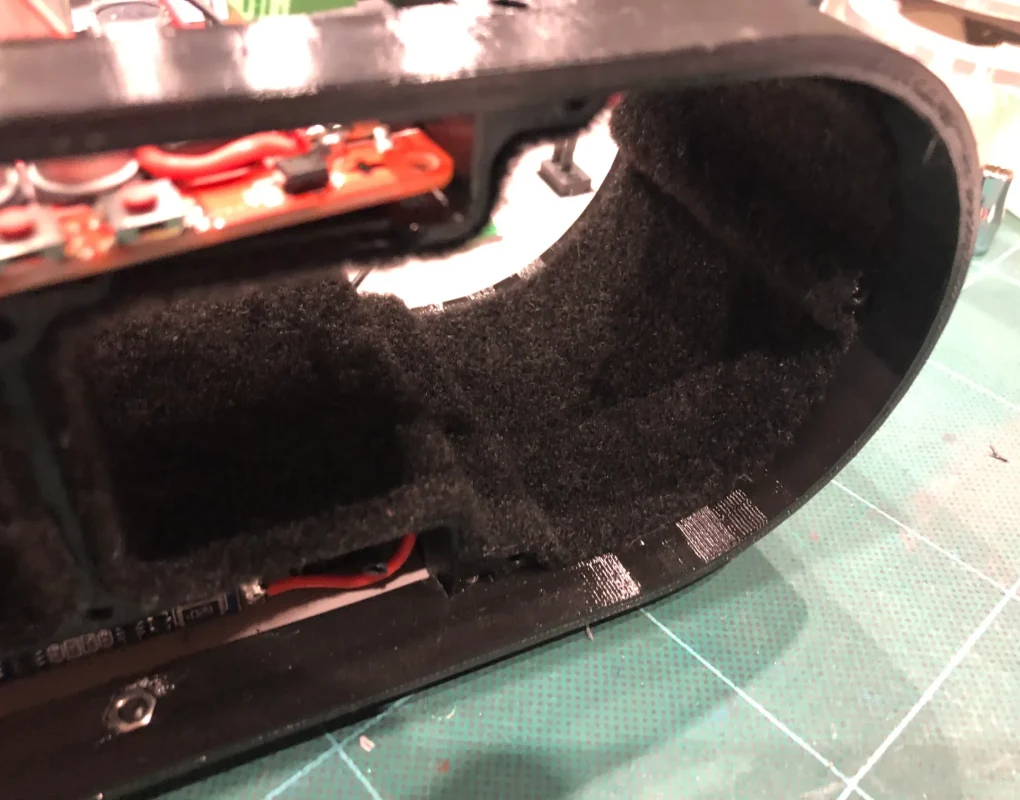

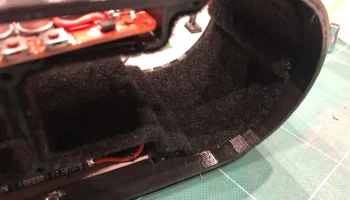

• Hama Облицовочная ткань (звукоизолирующая, самоклеящаяся) Черная: https://www.amazon.fr/gp/product/B0017233QI/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1
