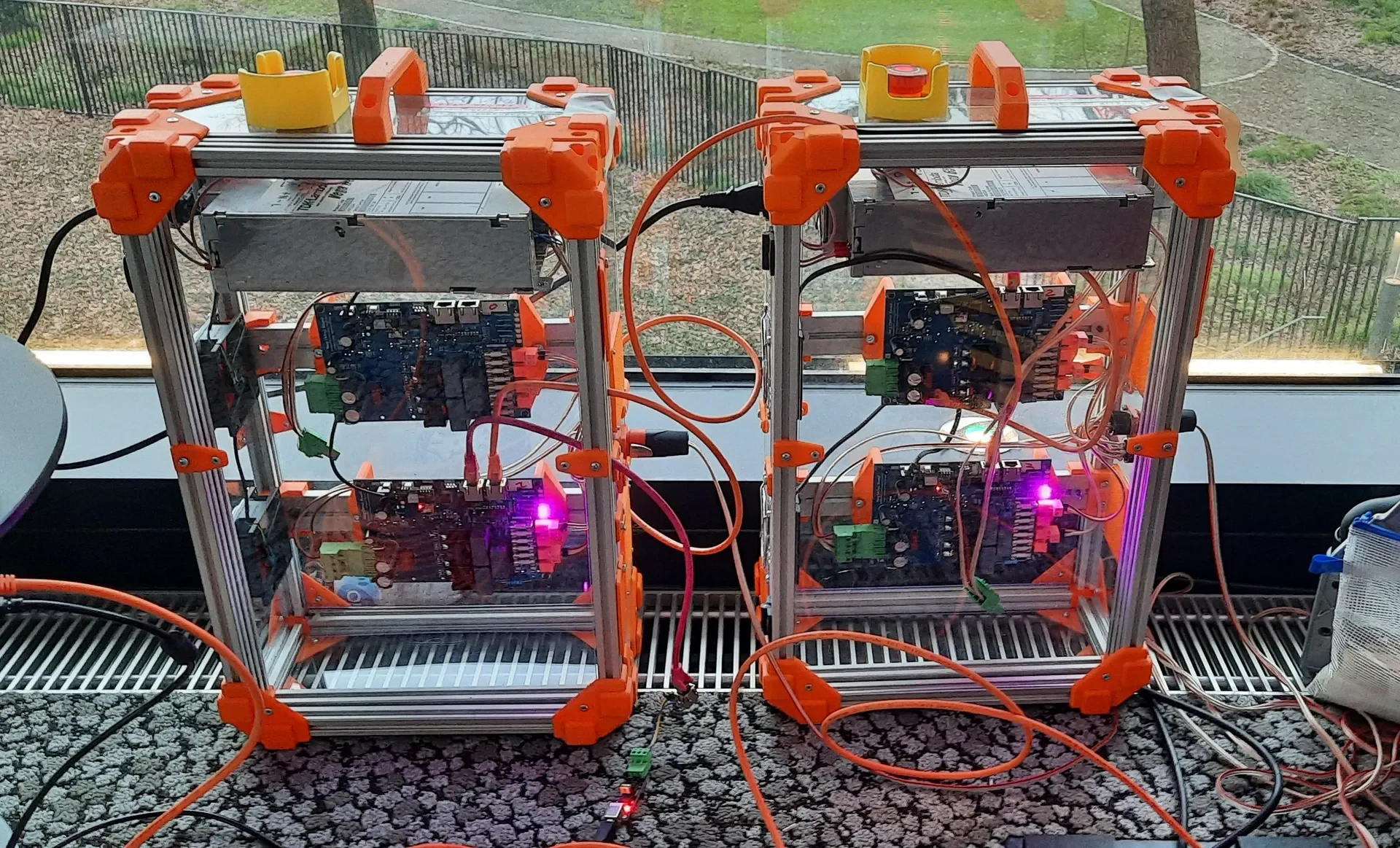

Параметрический, гибкий корпус из алюминиевого профиля
В этом наборе моделей есть все, что вам нужно для создания больших корпусов для ваших проектов из 3D-печатных деталей, 2020 B-типа (V-образный паз или слот 6), промышленного алюминиевого экструзии и тонкого листа материал, такой как поликарбонат или сэндвич-панель.
Модели предоставляются как в формате STL, предварительно рассчитанные для выдавливания пазов размером 6 мм в 2020 году, так и в виде параметрических моделей OpenSCAD. Вы можете настроить модели OpenSCAD для различных типов экструзии, таких как 3030 или даже 4040. Углы прикрепляются к профилю с помощью винта, ввинчиваемого в центр профиля. Я обнаружил, что лучший способ вставить резьбу в эти отверстия — это качественный метчик, предназначенный для алюминия.
Существуют следующие модели:
Трехсторонний уголок, который крепится к трем профилям в направлениях X, Y и Z и имеет отверстия для приклепывания или привинчивания панелей.
Набор из двухстороннего и трехстороннего угла, образующих пару. Вы можете использовать их, чтобы превратить одну (или две) стороны шкафа в дверь. Коммерческие пластиковые петли для этих профилей дешевы и их много, поэтому просто купите их.
Бампер, который можно приклеить к углам
Два типа ребер жесткости панели, которые можно использовать для соединения середины больших панелей с профилем с помощью винта или заклепки, чтобы предотвратить прогибание или изгиб панели.
Простая защелка для двери. Эта защелка просто цепляется за канал профиля. Это не так уж и необычно, но свою работу выполняет.
