Ручной тормоз с тензодатчиком своими руками........

Ручной тормоз тензодатчика

Конструкция ручного тормоза на основе тензодатчика, совместимая со всеми другими моими проектами DIY Sim Racing.

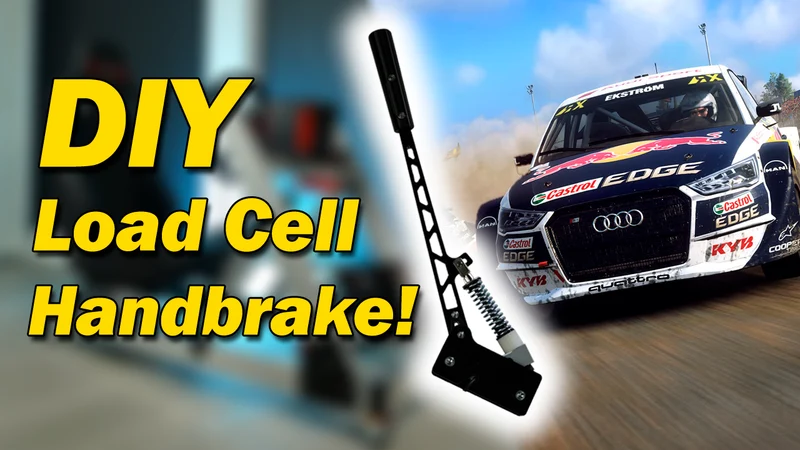

Ссылка на видео проекта

Существует две разные версии дизайна ручного тормоза: «Печатная» и «Лазерная резка». Версия с лазерной резкой все еще содержит некоторые напечатанные компоненты, но для печатной версии не требуются детали, вырезанные лазером!

Обе версии основаны на одной и той же тензодатчике NA151 200 кг — https://www.aliexpress.com/item/1005005510555008.html.

И плата усилителя INA333 — https://www.aliexpress.com/item/1005007130064459.html

Файлы разделены на папки для каждой версии. Я предоставил файлы STEP для деталей, которые необходимо вырезать лазером, и файлы STL для любых печатных компонентов! Каждый файл имеет в конце число x, обозначающее, сколько копий этой части нео��ходимо сделать.

Файл «Тормозная втулка TPE» должен быть напечатан на гибкой нити и без внешних стенок, чтобы отпечаток хорошо сжимался. Я напечатал свой с заполнением 75%, но вы можете увеличивать или уменьшать это значение, чтобы изменить твердость.

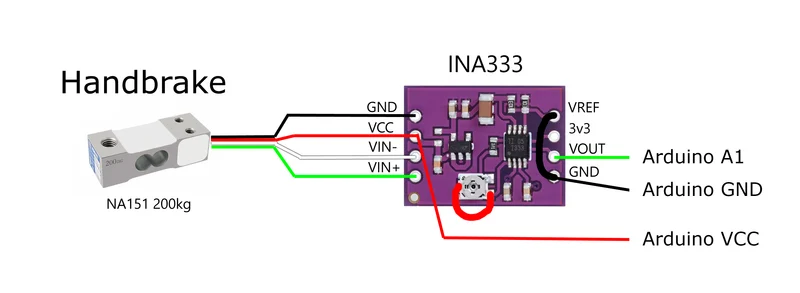

Код для поддержки обеих версий ручного тормоза теперь включен в программное обеспечение H-Shifter. Если у вас еще нет переключателя, этот код все р��вно можно использовать без каких-либо изменений. Вот схема подключения тензодатчика к плате INA333, а затем к Arduino. Убедитесь, что вы установили перемычки на потенциометре и между VREF и GND:

Вам также понадобятся следующие предметы:

1x M6 Clevis — https://www.aliexpress.com/item/1005001383989512.html

1 шайба M6x25 — https://www.aliexpress.com/item/1005008724152831.html

Диаметр 22 мм, длина 70 мм, длина 3 мм, проволочная пружина — https://www.aliexpress.com/item/1005007839215181.html

1x M6x140 мм — https://www.aliexpress.com/item/1005008952546224.html

2x625 подшипников — https://www.aliexpress.com/item/1005006600483688.html

1x 6x12x8 удерживающий воротник — https://www.aliexpress.com/item/1005004975920947.html

3x M5x50 (45 штук подходят для версии с лазерной резкой) — https://www.aliexpress.com/item/32965712827.html

3 нейлоковые гайки M5 — https://www.aliexpress.com/item/1005008280044118.html

Дополнительные детали только для версии с лазерной резкой

2 нейлоковые гайки M6 — https://www.aliexpress.com/item/1005008280044118.html

2x M6x20 — https://www.aliexpress.com/item/32965712827.html

2x M5x35 — https://www.aliexpress.com/item/32965712827.html

Дополнительные детали только для печатной версии

2x M5x60 — https://www.aliexpress.com/item/32965712827.html

1x вал 10 мм, длина 350 мм — https://www.aliexpress.com/item/1005006293171727.html
