LowRider2 - футляр для платы SKR или RAMPS

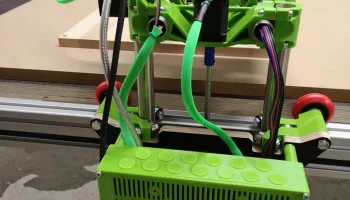

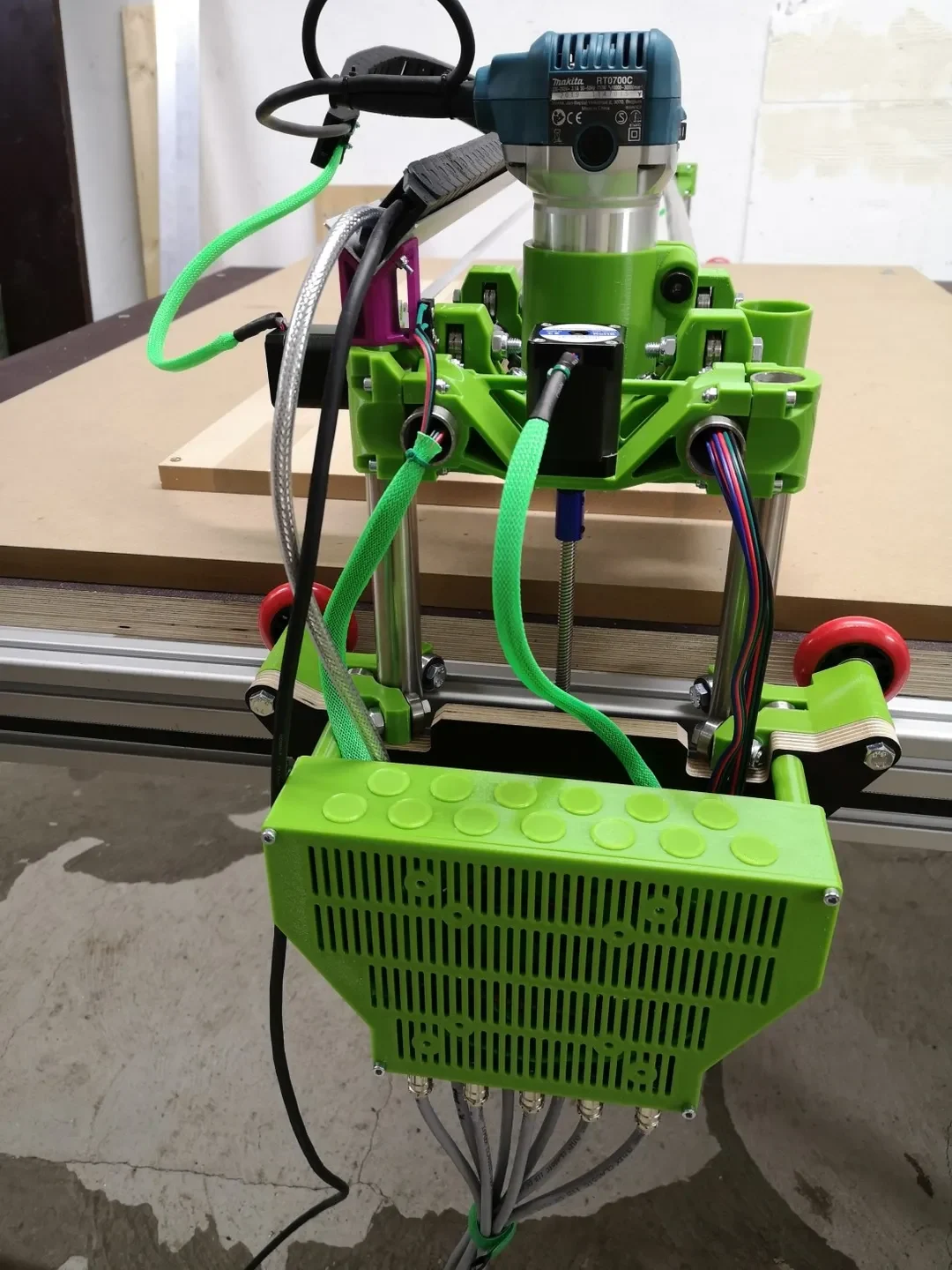

Этот футляр предназначен для крепления к Y-образной пластине на LowRider2 CNC. Он крепится к 4 винтам в верхнем и нижнем углах Y-образной пластины.
В эту версию я хотел интегрировать плату bigtreetech skr1.3, а также преобразователь постоянного тока, как вы можете видеть на фотографиях.

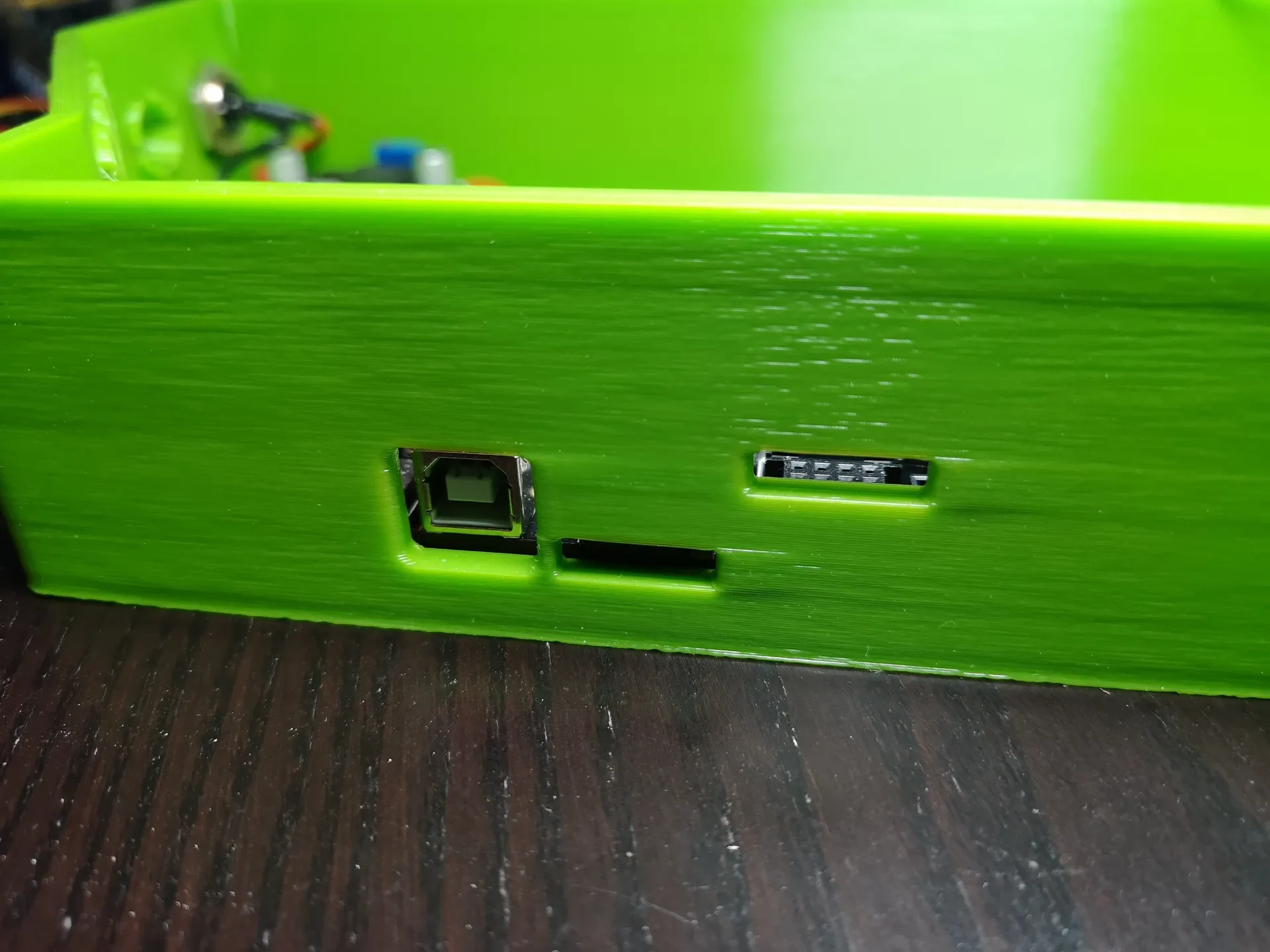

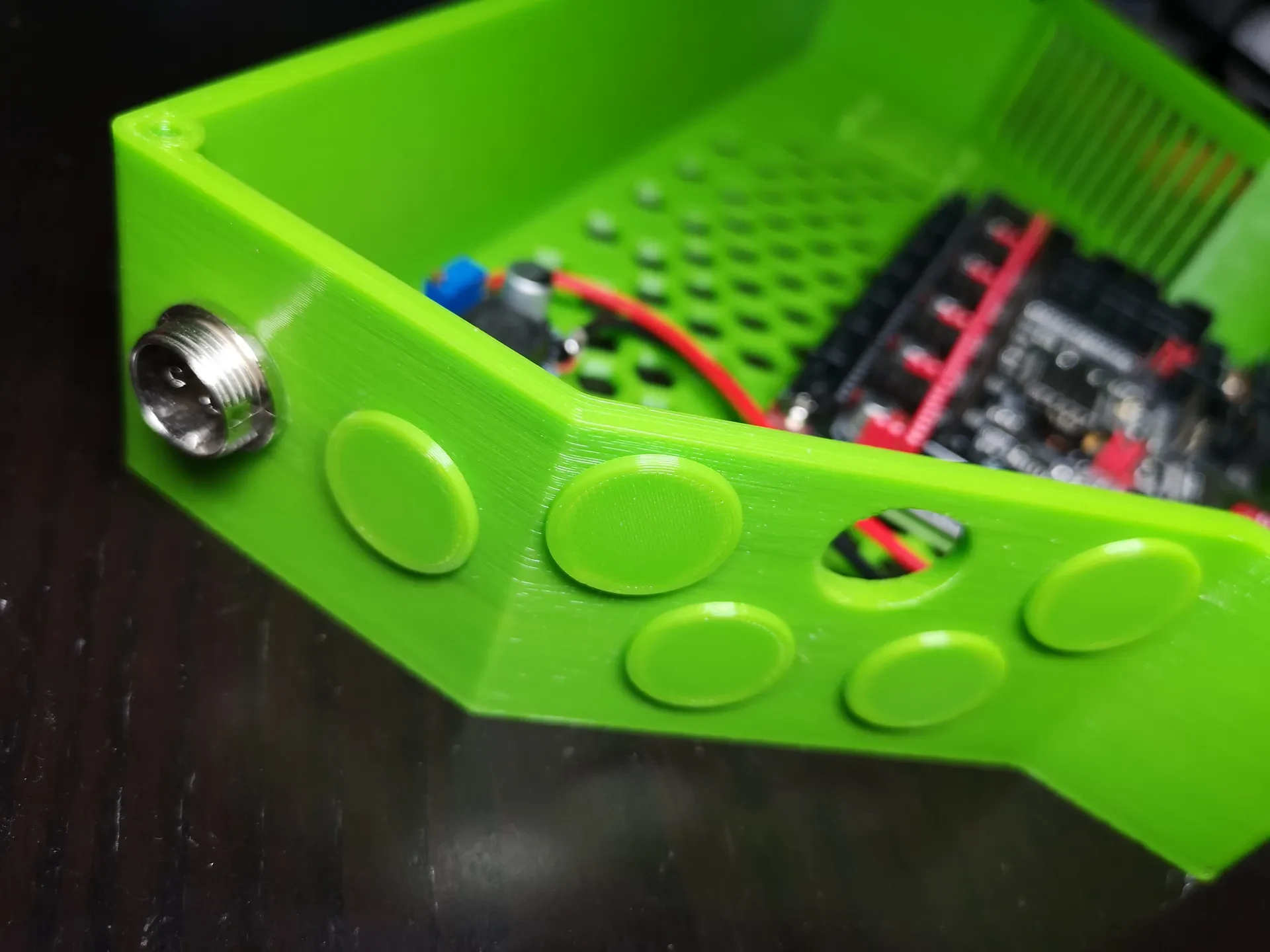

Отверстия г��товы для разъемов GX16, а также есть слоты для USB, SD-карты и адаптера Wi-Fi платы skr.

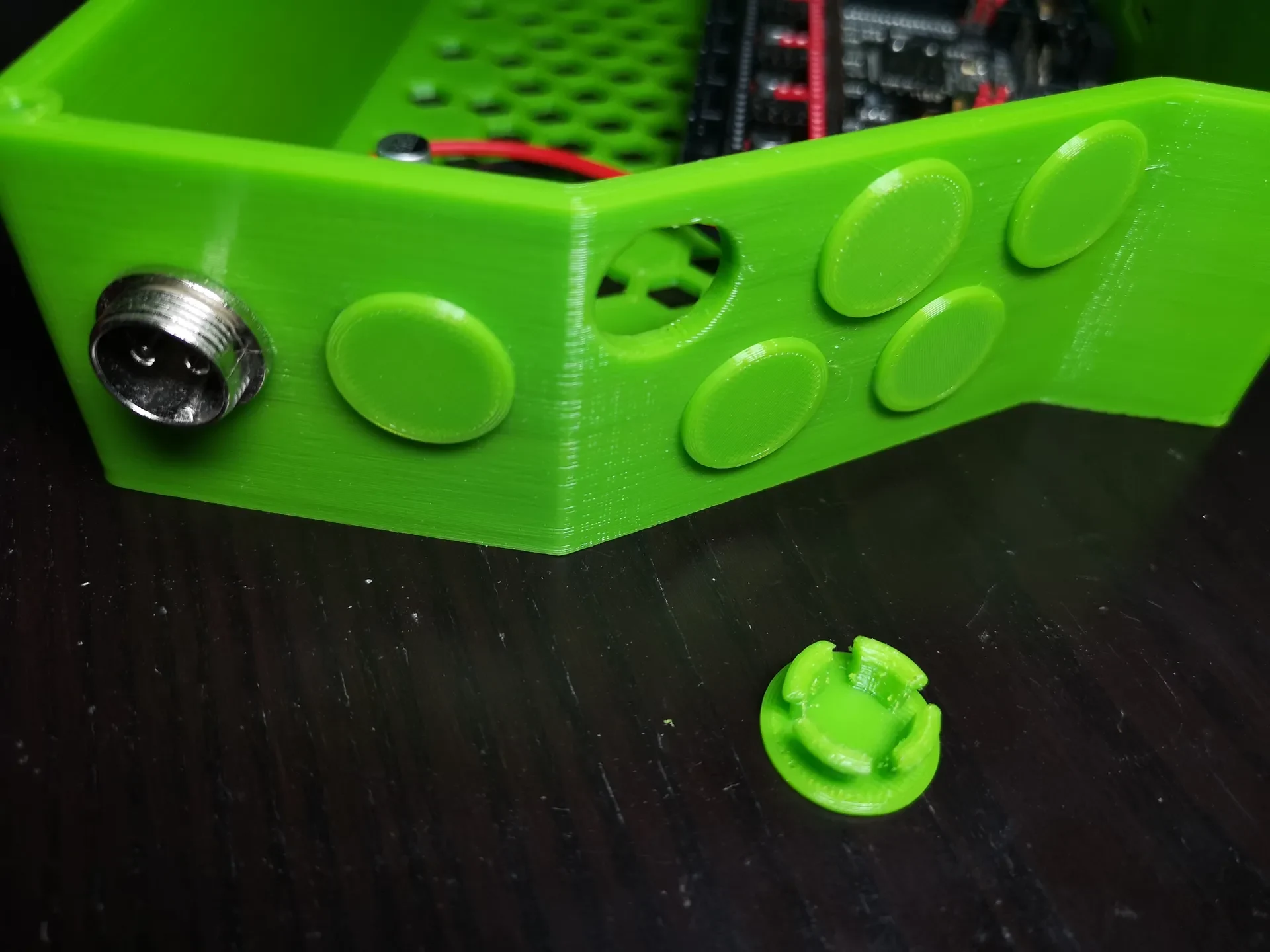

Если вам не нужны все отверстия GX16, вы можете использовать крышку, которую я добавил в файлы для печати.
На крышке предусмотрены отверстия под вентилятор 120мм и 80мм. В зависимости от установки вашей платы SKR вы можете установить вентилятор внутри или снаружи корпуса.
Если у вас установлен драйвер, возможно, в��м придется разместить вентилятор снаружи.
Распечатать инструкции
Все эти файлы я распечатал в PETG высотой слоя 0,3 мм с соплом 0,4 мм на принтере Prusa i3MK3s. Без полей и без юбки из-за размера футляра.
Размер корпуса почти 250 мм. Поэтому вам нужно следить за температурой печатной платформы из-за деформации.
Я думаю, что печать PLA также работает, поэтому вероятность деформации будет намного ниже.
Файл .gcode нарезается с помощью Prusa Slicer и нити Generic PETG. 4 по периметру и 3 слоя сверху и снизу.
